ADP7118

新規設計に推奨

20V、200mA、低ノイズ、CMOS LDOリニア電圧レギュレータ

データシート (Rev. H)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低ノイズ：11µV（実効値、固定出力電圧に依存しない）
  • PSRR：10kHzで88dB、100kHzで68dB、1MHzで50dB、VOUT ≤ 5V、VIN = 7V
  • 入力電圧範囲：2.7V～20V
  • 最大出力電流：200mA
  • 初期精度：±0.8%
  • 電源ライン、負荷、温度に対する精度
    • −1.2%～+1.5%、TJ = −40°C～+85°C
    • ±1.8%、TJ = −40°C～+125°C
  • 低ドロップアウト電圧：200mA負荷で200mV（代表値）、VOUT = 5V
  • ユーザ・プログラマブルなソフト・スタート（LFCSPおよびSOICのみ）
  • 低静止電流：IGND = 50μA（代表値、無負荷時）
  • 低シャットダウン電流：VIN = 5Vで1.8μA、VIN = 20Vで3.0μA
  • 小型2.2µFセラミック出力コンデンサで安定
  • 固定出力電圧モデルのオプション：1.8V、2.5V、3.3V、4.5 V、5.0V
    • 1.2V～5.0Vの16種類の標準電圧が使用可能
  • 出力電圧の設定範囲：1.2V～VIN − VDO、出力は初期設定点より上に調整可能
  • 高精度イネーブル
  • 2mm × 2mm、6ピンLFCSP、8ピンSOIC、5ピンTSOT
  • AEC-Q100準拠により、自動車用アプリケーションに対応

ADP7118は、2.7V～20Vで動作し、最大200mAの電流を出力するCMOS低ドロップアウト（LDO）リニア電圧レギュレータです。この高入力電圧のLDOは、19V～1.2Vのレールを駆動する高性能アナログ回路やミックスド・シグナル回路を調整するのに最適です。当社独自の最新アーキテクチャを採用して高い電源変動除去比と低ノイズを実現しており、小型の2.2µFセラミック出力コンデンサを使って、優れたライン過渡応答と負荷過渡応答を実現します。ADP7118レギュレータの出力ノイズは、5V以下の固定オプションでは、出力電圧に関係なく11μV（実効値）です。

ADP7118には、16の固定出力電圧のオプションがあります。以下の電圧の製品を標準在庫品として提供しています。1.2V（調整可能）、1.8V、2.5V、3.3V、4.5V、5.0V。

その他の電圧は特注品として提供され、1.5V、1.85V、2.0V、2.2V、2.75V、2.8V、2.85V、3.8V、4.2V、4.6Vがあります。

各固定出力電圧は、外付け帰還分周器により初期設定点より上に調整可能です。これにより、ADP7118が高PSRRおよび低ノイズの1.2V～VIN − VDOの出力電圧を提供できるようになっています。

コンデンサ外付けのユーザ・プログラマブルなソフト・スタートがLFCSPおよびSOICパッケージで提供されています。

ADP7118は6ピン2mm × 2mmのLFCSPパッケージを採用しているため、非常に小型のソリューションが実現します。また、フットプリントが小さく、低プロファイルのパッケージで200mAまでの出力電流を必要とするアプリケーションに対して優れた熱性能も提供します。ADP7118は5ピンTSOTパッケージと8ピンSOICパッケージも採用しています。

アプリケーション

  • 雑音の影響を受けやすいアプリケーションにおける電源レギュレーション
    • ADCおよびDAC回路、高精度アンプ、VCO VTUNE制御用電源
  • 通信およびインフラストラクチャ
  • 医療機器、健康機器
  • 工業用機器、計測機器

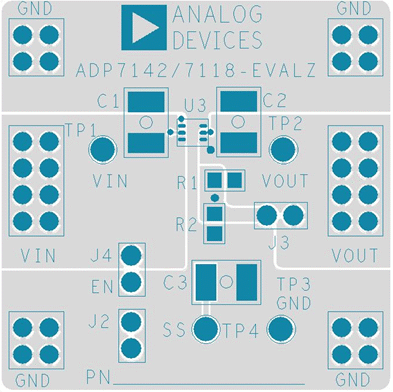

ADP7118
20V、200mA、低ノイズ、CMOS LDOリニア電圧レギュレータ

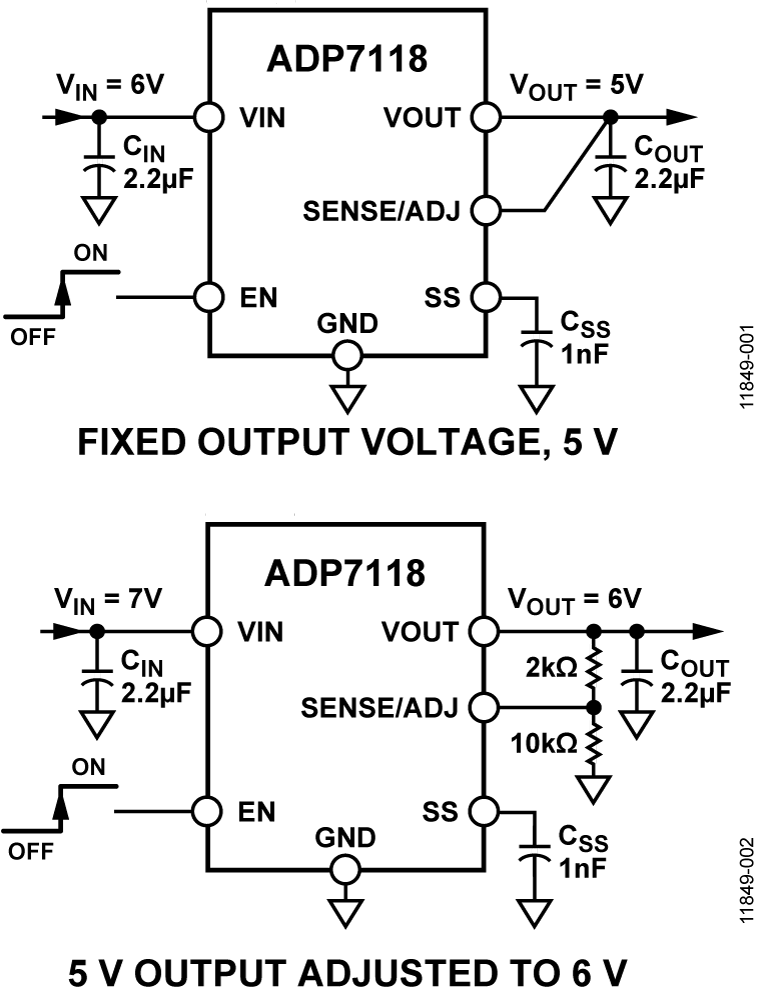

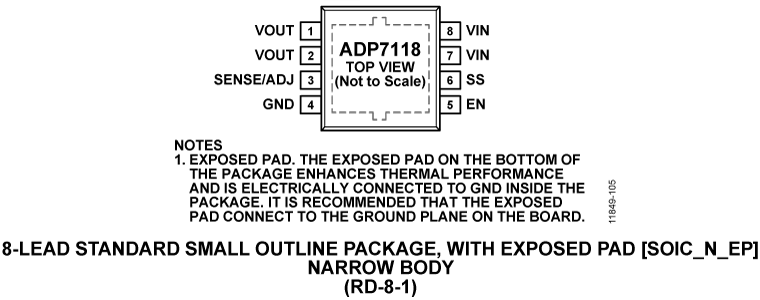

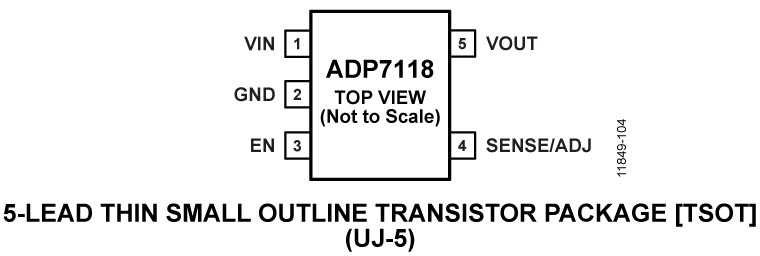

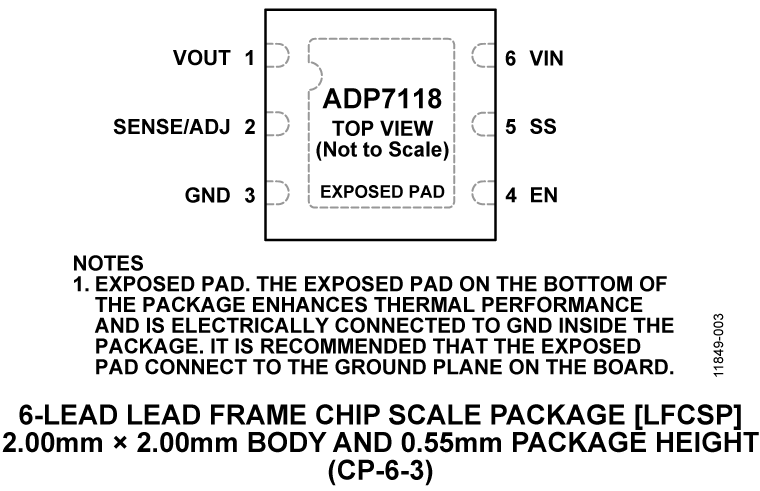

ADP7118 Typical Application Circuit Diagram ADP7118 Pin Configuration ADP7118 Pin Configuration ADP7118 Pin Configuration
