特長
- アップコンバージョンまたはダウンコンバージョン
- 高いIIP3:
- +24.4dBm(5.8GHz 時)
- +21.4dBm(9GHz時)
- 変換損失: 7.1dB(5.8GHz 時)
- 入力P1dB: +15.2dBm(5.8GHz 時)
- 内蔵LOバッファ: LO駆動レベル: 0dBm
- 選択可能なLO周波数ダブラを内蔵
- LO-RF間の漏れが少ない:<–30dBm
- 広帯域で50Ωに整合したRFポートおよびLOポート
- 3.3V/120mA 電源
- 高速オン/オフによるTDD動作
- 3mm × 2mm の 12ピン QFNパッケージ
LTC5548は高性能のマイクロ波二重平衡パッシブ・ミキサで、周波数のアップコンバージョンにもダウンコンバージョンにも使用することができます。このデバイスはLTC5549に似ていますが、DC~6GHzの広帯域、差動IFポートを内蔵しています。LTC5548の推奨アプリケーションは、IF周波数の範囲が500MHzより低いアプリケーションです。IF周波数が常に500MHzより高いアプリケーションでは、LTC5549を推奨します。IFバランを内蔵していることが理由です。
LTC5548のミキサとRFバランは、2GHz~14GHzのRF周波数範囲をカバーするよう最適化されています。このデバイスは、1GHz~12GHzの周波数範囲に対して最適化されたLOアンプを内蔵しているので、必要な駆動能力はわずか0dBmです。また、このデバイスはLO周波数ダブラも内蔵しており、CMOS互換の制御ピンを使用してイネーブルまたはディスエーブルすることができます。
LTC5548は、LOとRFの間およびLOとIFの間の漏れが非常に少ないことの他に、格段に高いIIP3 性能およびP1dB性能を発揮します。また、このデバイスは小型パッケージで高い集積度を実現しています。
アプリケーション
- マイクロ波トランシーバ
- ワイヤレス・バックホール
- 2 地点間のマイクロ波通信
- フェーズドアレイ・アンテナ
- C帯域、X帯域およびKu帯域のレーダー
- テスト装置
- 衛星モデム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC5548
資料
Filters
1つが該当
データシート
2
技術記事
4
HTML
HTML
HTML
ユーザ・ガイド
1
187.00K
信頼性データ
1
80.78 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 3
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC5548IUDB#TRMPBF | 12-Lead QFN (3mm x 2mm x 0.75mm) |
|
|
LTC5548IUDB#TRPBF | 12-Lead QFN (3mm x 2mm x 0.75mm) |
|
- LTC5548IUDB#TRMPBF
- ピン/パッケージ図
- 12-Lead QFN (3mm x 2mm x 0.75mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC5548IUDB#TRPBF
- ピン/パッケージ図
- 12-Lead QFN (3mm x 2mm x 0.75mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
ゲイン・ブロック1 |
||||
新規設計に推奨 |
1.4GHzまでの低周波数 50Ω利得ブロックIFアンプ |
|||
フラクショナル N PLL1 |
||||
最終販売 |
VCOを内蔵した超低ノイズ0.37GHz~6.39GHz分数分周方式シンセサイザ |
|||
標準の高速D/Aコンバータ1 |
||||
製造中 |
16/14/11ビット、2.5Gsps D/Aコンバータ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
製造中 |
LO周波数ダブラ内蔵の2GHz~14GHz 二重平衡ミキサ |
評価用キット 1
DC2461A

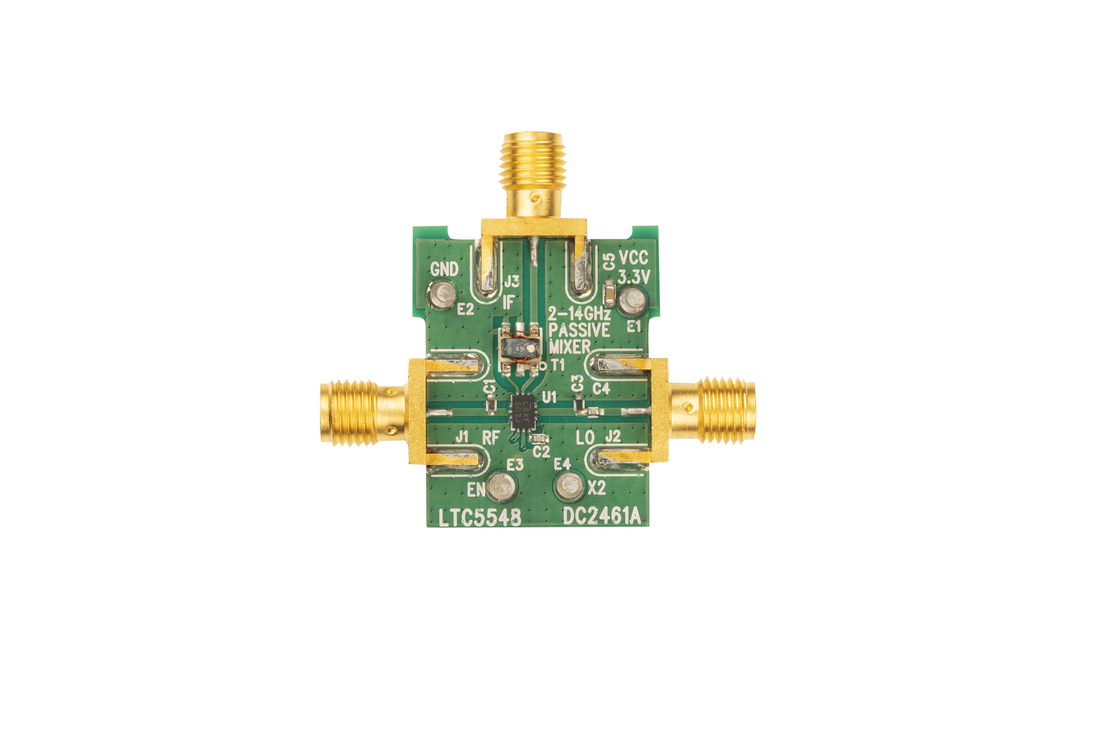

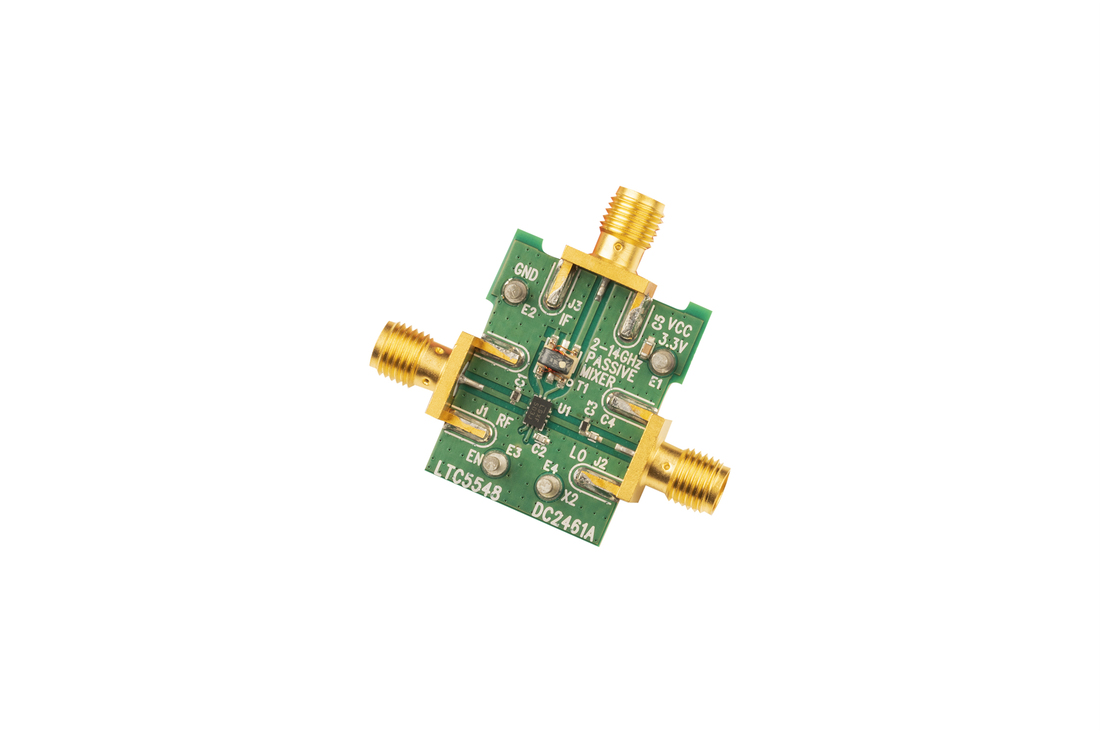

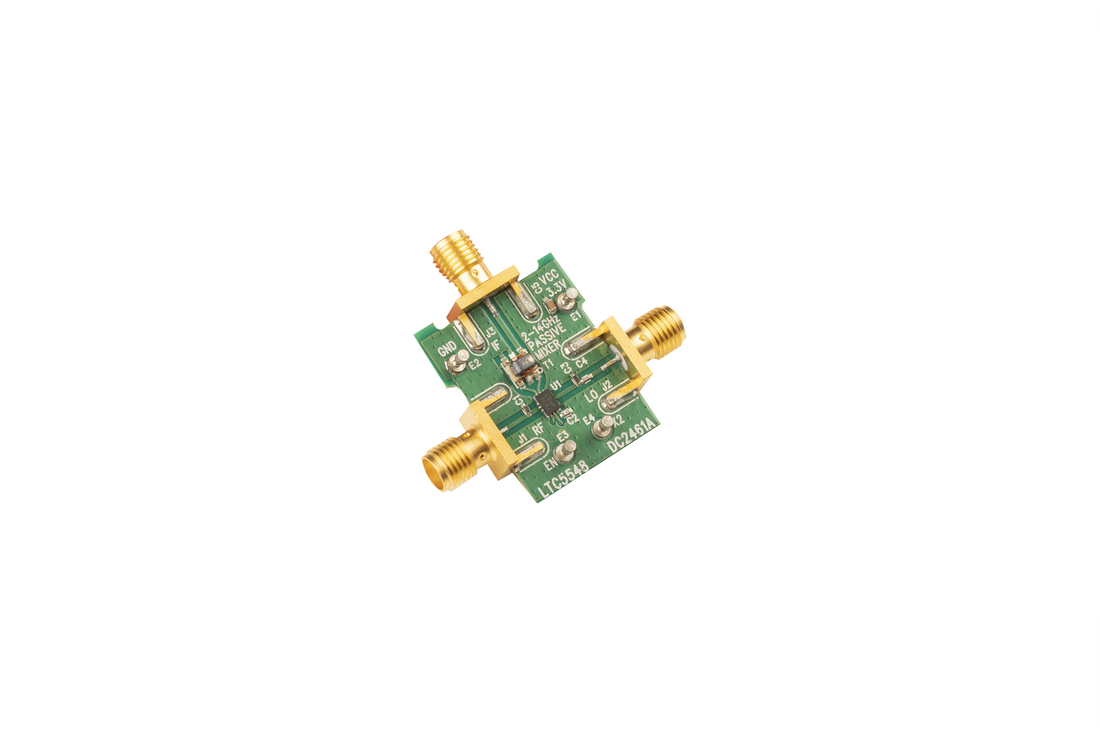

LTC5548 Demo Board | 2GHz to 14GHz Microwave Mixer with Low IF Frequency
製品の詳細

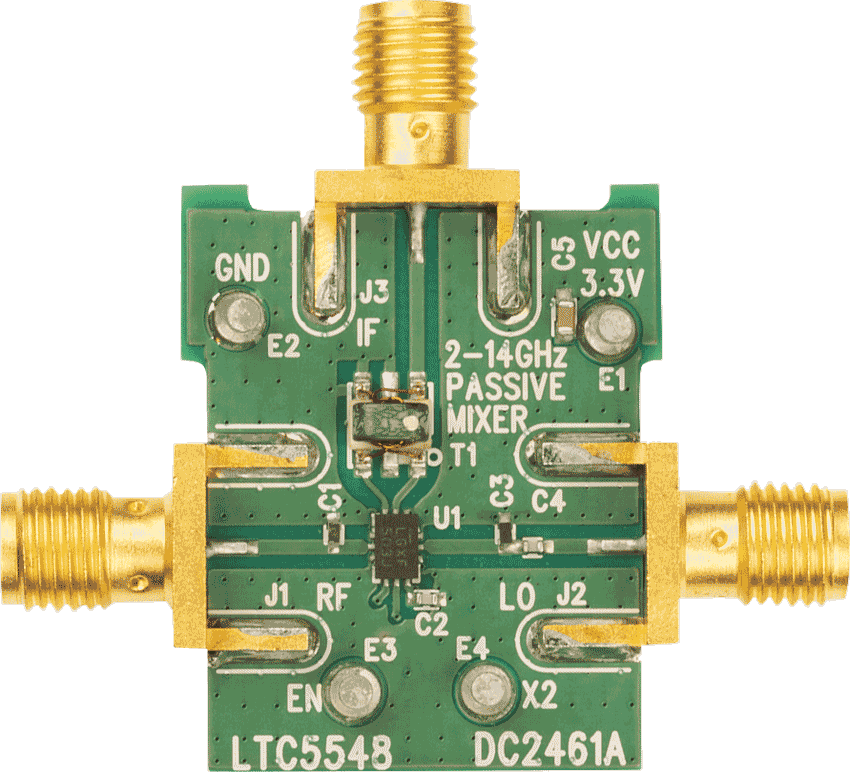

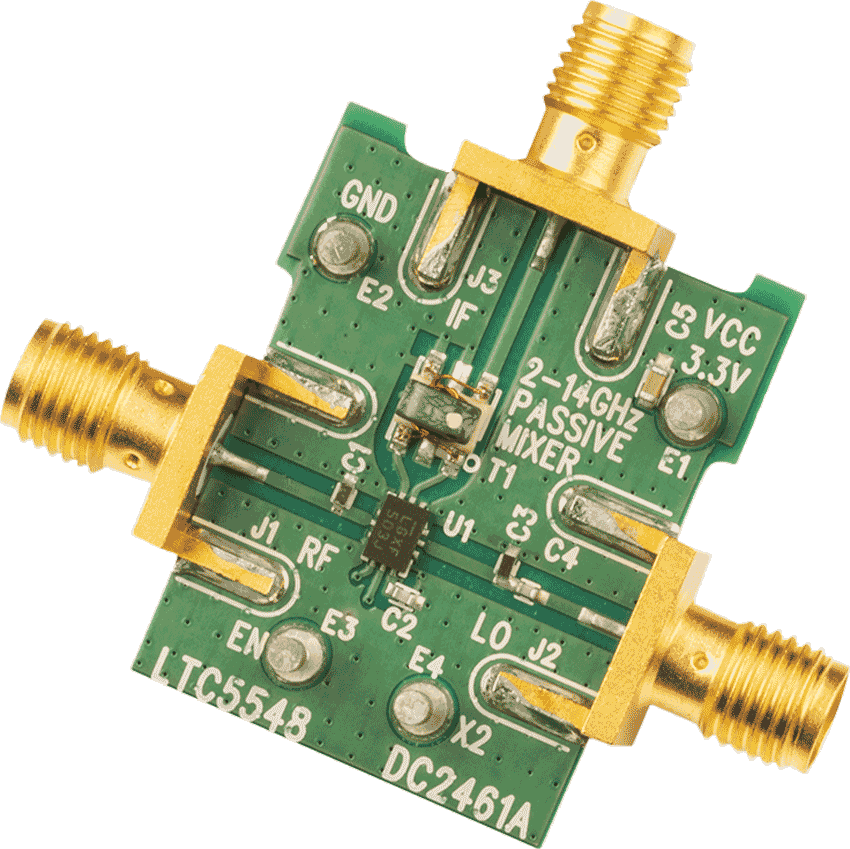

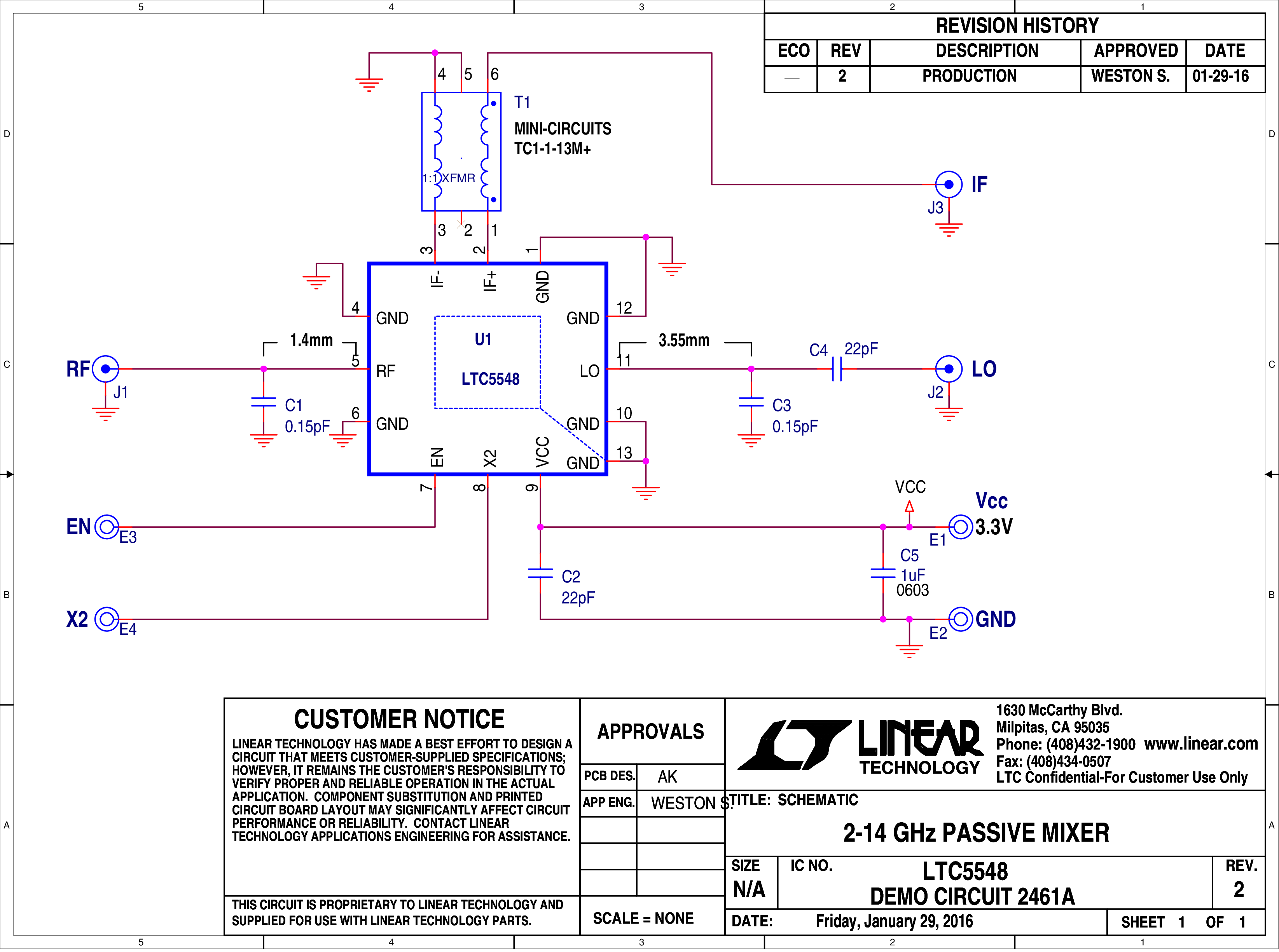

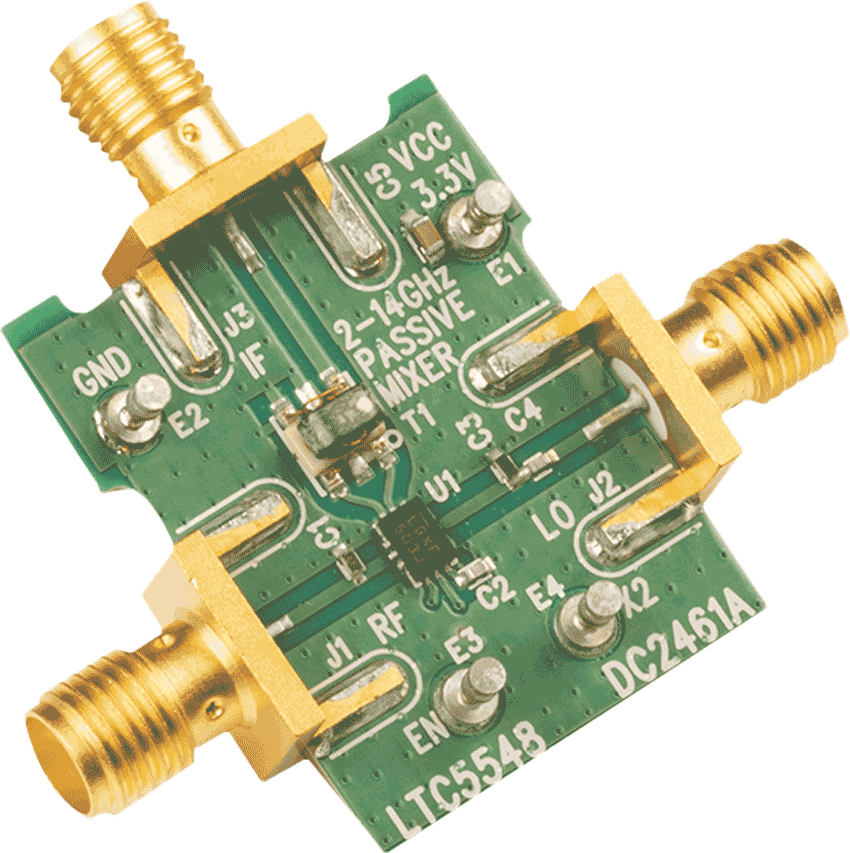

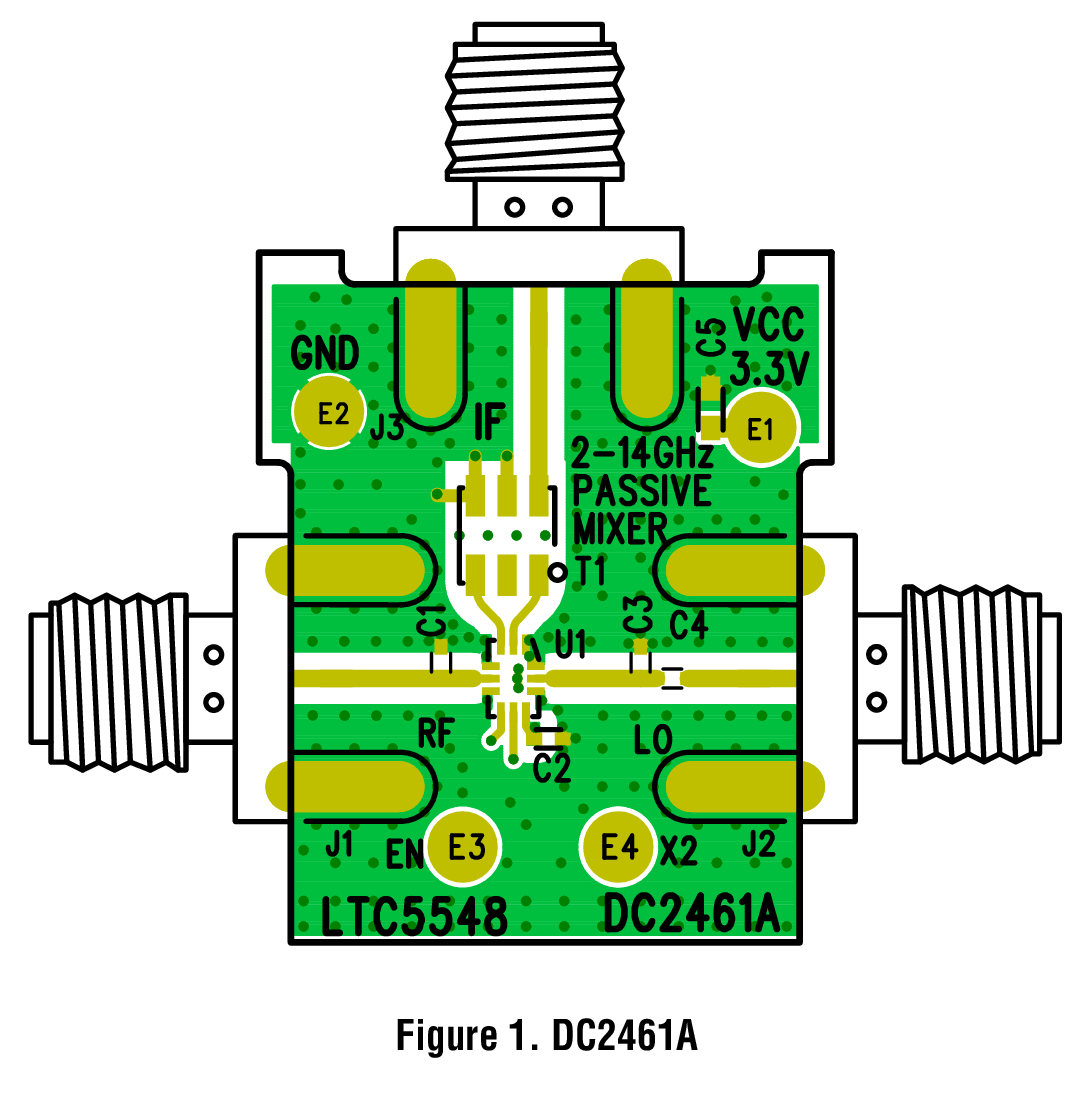

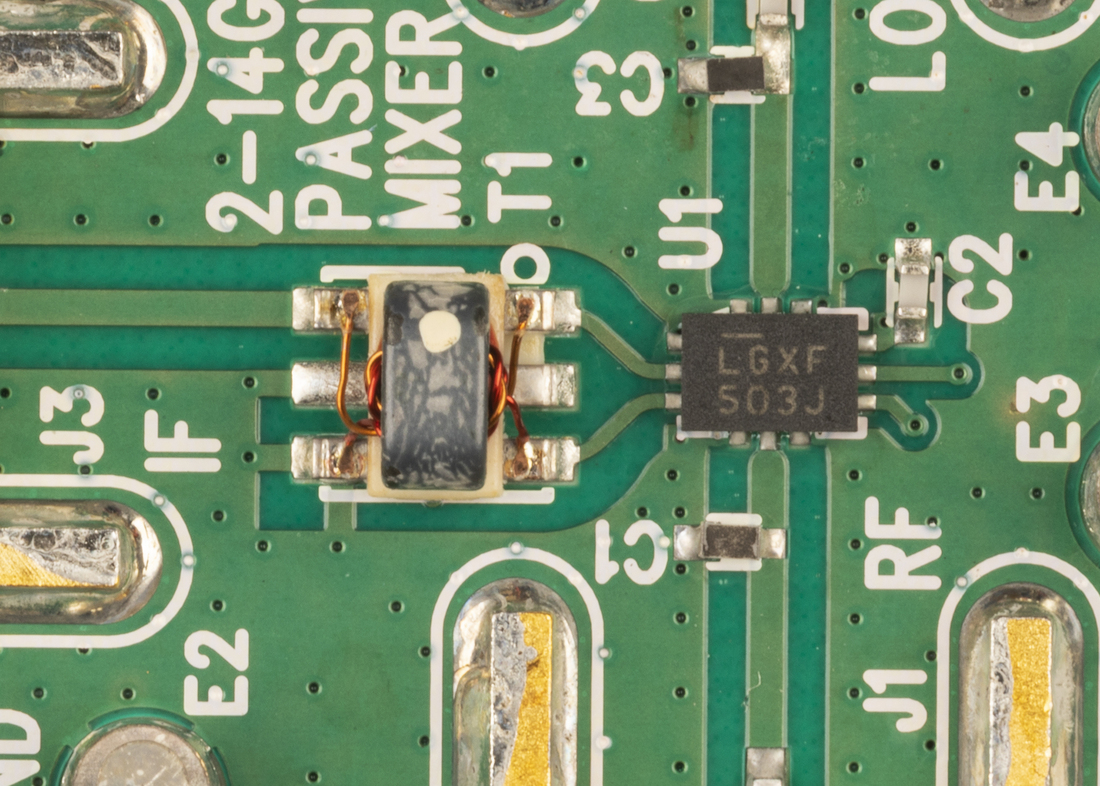

Demonstration circuit 2461A is optimized for evaluation of the LTC5548 passive double-balanced mixer with integrated LO frequency doubler. Its RF port is matched to 50Ω from 2GHz to 13.6GHz with 9dB return loss, and the LO port is matched to 50Ω from 1GHz to 12GHz with 10dB return loss. The differential IF port is usable from DC to 6GHz. The LTC5548 can be used for upconverting and downconverting applications.
