LTC2000

16/14/11ビット、2.5Gsps D/Aコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$50.08
特長
  • SFDR:80dBc(fOUT:70MHz時)
  • SFDR:>68dBc(fOUT:DC~1000MHz)
  • フルスケール電流:40mA(公称)、±1V出力に対応
  • 可変フルスケール電流範囲:10mA~60mA
  • シングル/デュアル・ポートのDDR LVDSインタフェースおよびDHSTLインタフェース
  • 短い待ち時間(シングル・ポート:7.5サイクル、デュアル・ポート:11サイクル)
  • 2トーンIMD:>78dBc(fOUT:DC~1000MHz)
  • 付加位相ノイズ:–165dBc/Hz(fOUT:65MHzでオフセットが1MHzの場合)
  • 170ピン(9mm × 15mm)BGAパッケージ
製品概要
show more Icon

LTC2000は、スペクトル純度が格段に高い16/14/11ビットの2.5Gsps電流ステアリングD/Aコンバータ・ファミリです。

シングル(1.25Gspsモード)ポートまたはデュアル(2.5Gspsモード)ポートの信号源同期LVDSインタフェースにより、625MHzのDDRデータ・クロック(データと直角位相または同位相が可能)を使用して最大1.25Gbpsのデータ・レートをサポートします。内蔵の同期回路により、データとDACサンプル・クロックを自動的に整合します。

パターン発生、LVDSループ出力、接合部温度検出などの追加機能により、システムの開発およびテストが簡素化されます。

シリアル・ペリフェラル・インタフェース(SPI)ポートにより、内部レジスタの構成および読み取りが可能です。LTC2000は1.8V電源および3.3V電源で動作し、消費電力は2.5Gsps時に2.2W、1.25Gsps時に1.3Wです。


アプリケーション

  • 広帯域通信システム
  • DOCSIS CMTS
  • 直接RF合成
  • レーダー
  • 計測機器
  • 自動テスト装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$50.08

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2000CY-11#PBF
  • HTML
  • HTML
LTC2000CY-14#PBF
  • HTML
  • HTML
LTC2000CY-16#PBF
  • HTML
  • HTML
LTC2000IY-11#PBF
  • HTML
  • HTML
LTC2000IY-14#PBF
  • HTML
  • HTML
LTC2000IY-16#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTC2000CY-11#PBF

製造中

LTC2000CY-14#PBF

製造中

LTC2000CY-16#PBF

製造中

LTC2000IY-11#PBF

製造中

LTC2000IY-14#PBF

製造中

LTC2000IY-16#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTC2000CY-11#PBF

製造中

LTC2000CY-14#PBF

製造中

LTC2000CY-16#PBF

製造中

LTC2000IY-11#PBF

製造中

LTC2000IY-14#PBF

製造中

LTC2000IY-16#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 7

reference details image

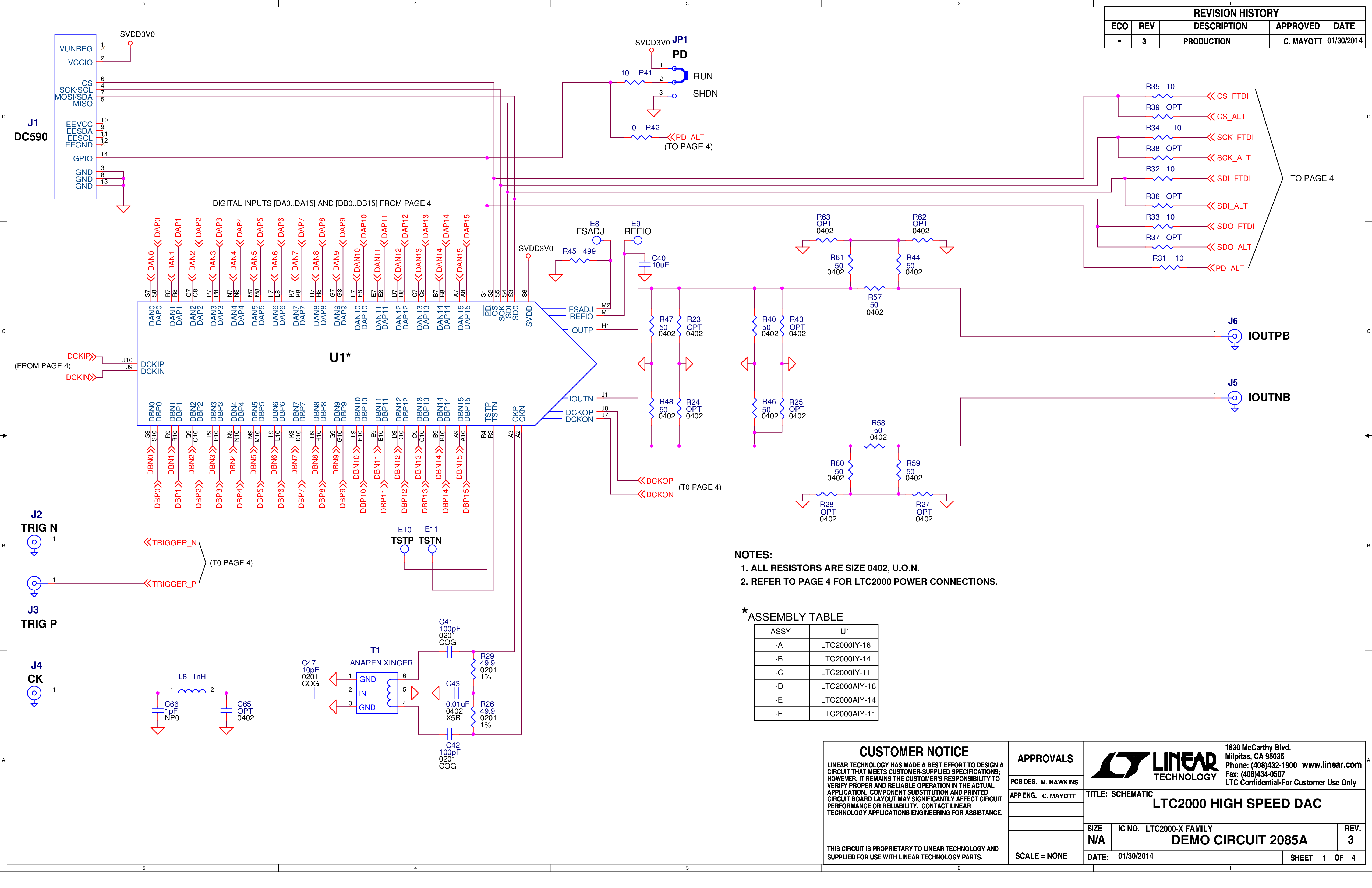

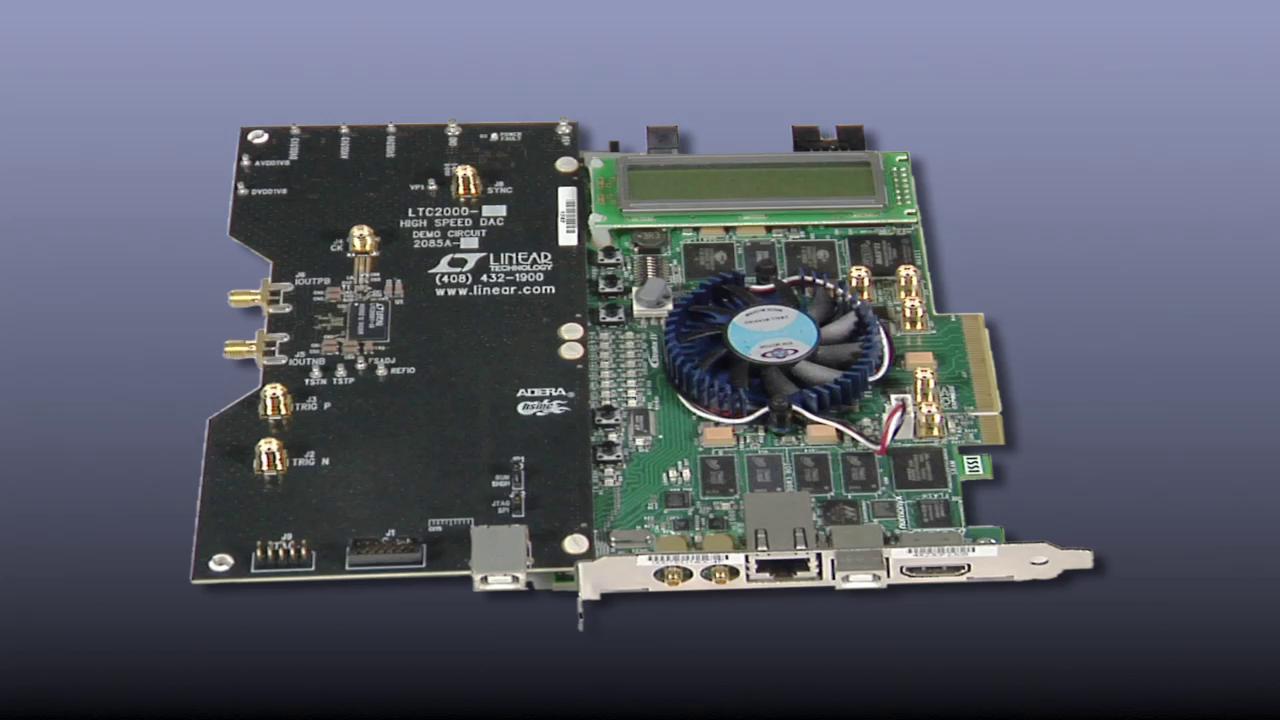

DC2085A-A

LTC2000-16 Demo Board | 16-Bit 2.5Gsps DAC with DDR LVDS Interface

zoom

DC2085A-A

LTC2000-16 Demo Board | 16-Bit 2.5Gsps DAC with DDR LVDS Interface

LTC2000-16 Demo Board | 16-Bit 2.5Gsps DAC with DDR LVDS Interface

製品の詳細

Demonstration circuit 2085 supports the LTC2000 and LTC2000A, a high speed, high dynamic range family of DACs. It was specially designed for applications that require differential DC coupled outputs. DC2085 supports the complete family of the LTC2000 including 16, 14 and 11 bit parts.


Companion Board : Stratix board

reference details image

DC2085A-B

LTC2000-14 Demo Board | 14-Bit 2.5Gsps DAC with DDR LVDS Interface

zoom

DC2085A-B

LTC2000-14 Demo Board | 14-Bit 2.5Gsps DAC with DDR LVDS Interface

LTC2000-14 Demo Board | 14-Bit 2.5Gsps DAC with DDR LVDS Interface

製品の詳細

Demonstration circuit 2085 supports the LTC2000 and LTC2000A, a high speed, high dynamic range family of DACs. It was specially designed for applications that require differential DC coupled outputs. DC2085 supports the complete family of the LTC2000 including 16, 14 and 11 bit parts.


Companion Board : Stratix board

reference details image

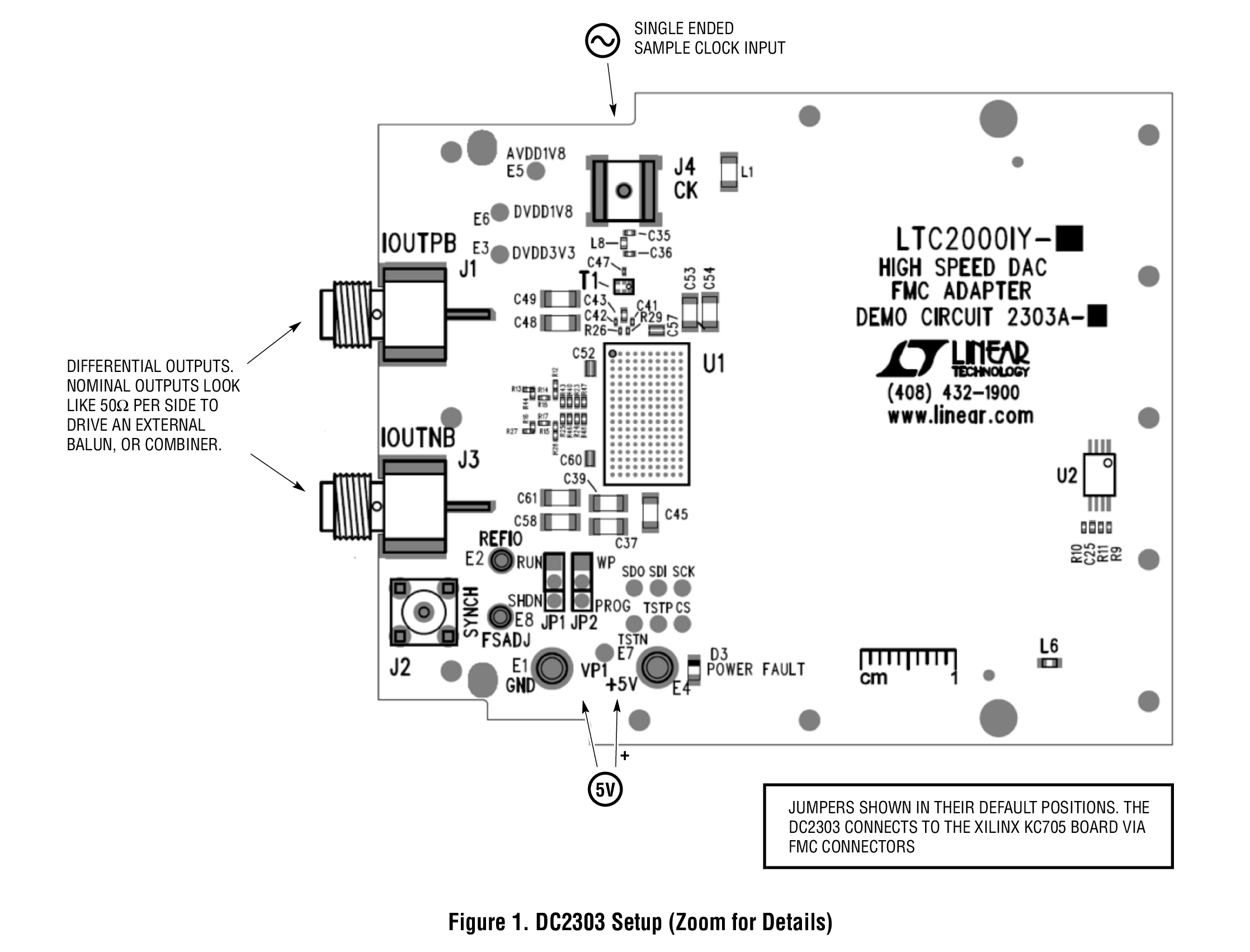

DC2303A-A
