製品概要

機能と利点

  • 5GbpsのJESD204Bインタフェース
  • SNR:70dBFS
  • SFDR:90dBFS
  • 低消費電力:864mW(合計)
  • 1.8V単電源
  • 1.5VP-Pの入力電圧範囲を容易に駆動
  • フルパワー帯域幅が1.25GHzのサンプル/ホールド
  • オプションのクロック2分周回路
  • オプションのクロック・デューティ・サイクル・スタビライザ
  • 低消費電力のスリープ・モードおよびナップ・モード
  • 設定用のシリアルSPIポート
  • 48ピン(7mm × 7mm)QFNパッケージ

製品概要

LTC2123は、JESD204Bシリアル出力を備えた2チャネル同時サンプリングの250Msps、14ビットA/Dコンバータです。このデバイスは、ダイナミックレンジの広い高周波信号をデジタル化する目的で設計されています。SNR(信号対ノイズ比)が70dB、SFDR(スプリアスのないダイナミックレンジ)が90dBというAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。入力帯域幅が1.25GHzなので、このA/Dコンバータは高周波数でのアンダーサンプリングが可能です。

5GbpsのJESD204Bシリアル・インタフェースを内蔵しているので、必要なデータ線の数を最小限に抑えることにより、PCBの設計を簡略化できます。

DEVCLK+入力とDEVCLK入力は、正弦波、PECL、またはLVDS信号を使用して差動で駆動できます。また、オプションのクロック2分周回路またはクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティ・サイクルにわたってフルスピードで高い性能を維持できます。


アプリケーション

  • 通信機器
  • セルラ基地局
  • ソフトウェア無線
  • 医療用画像処理
  • 高精細ビデオ機器
  • テスト装置および測定装置

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

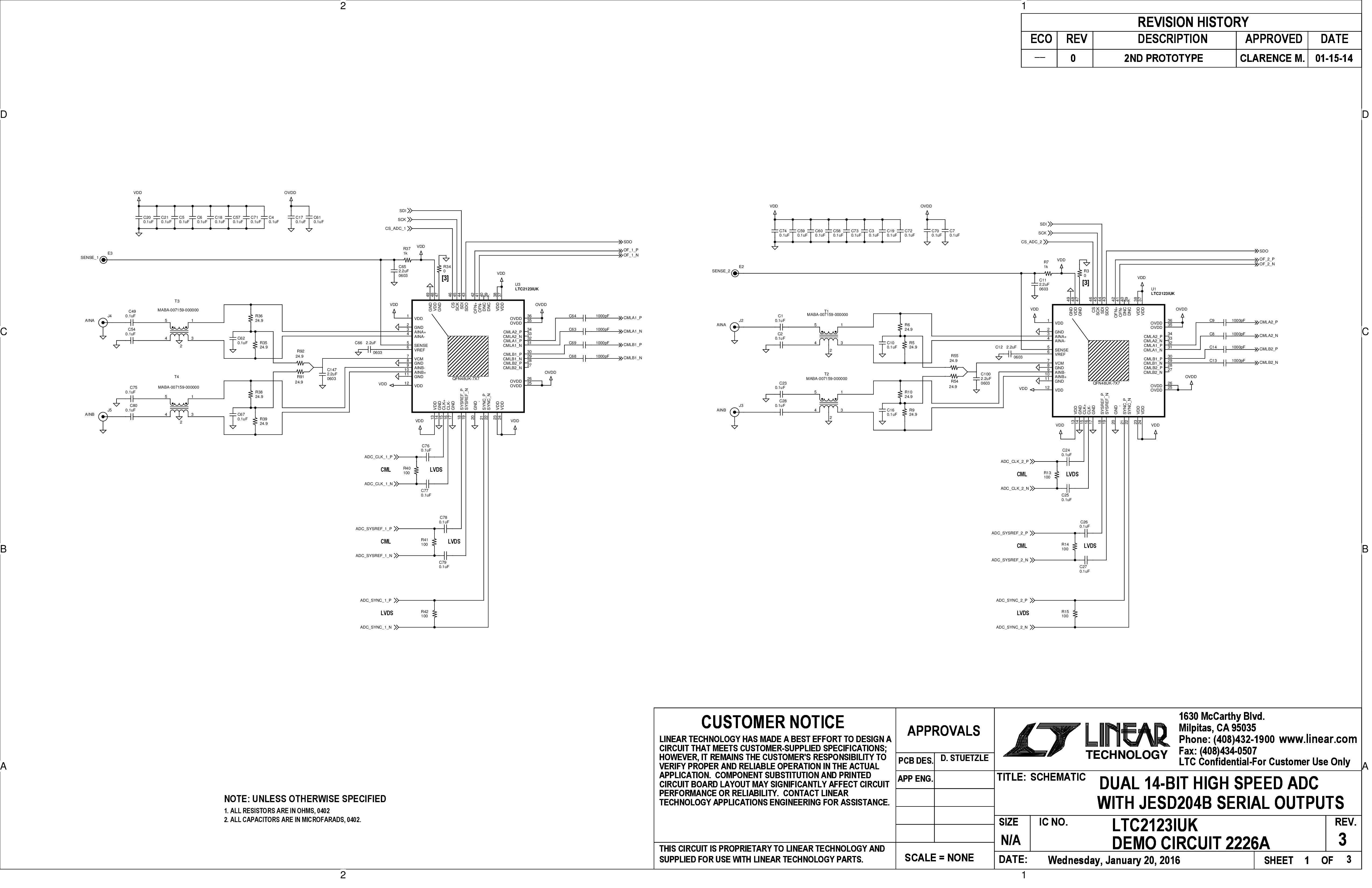

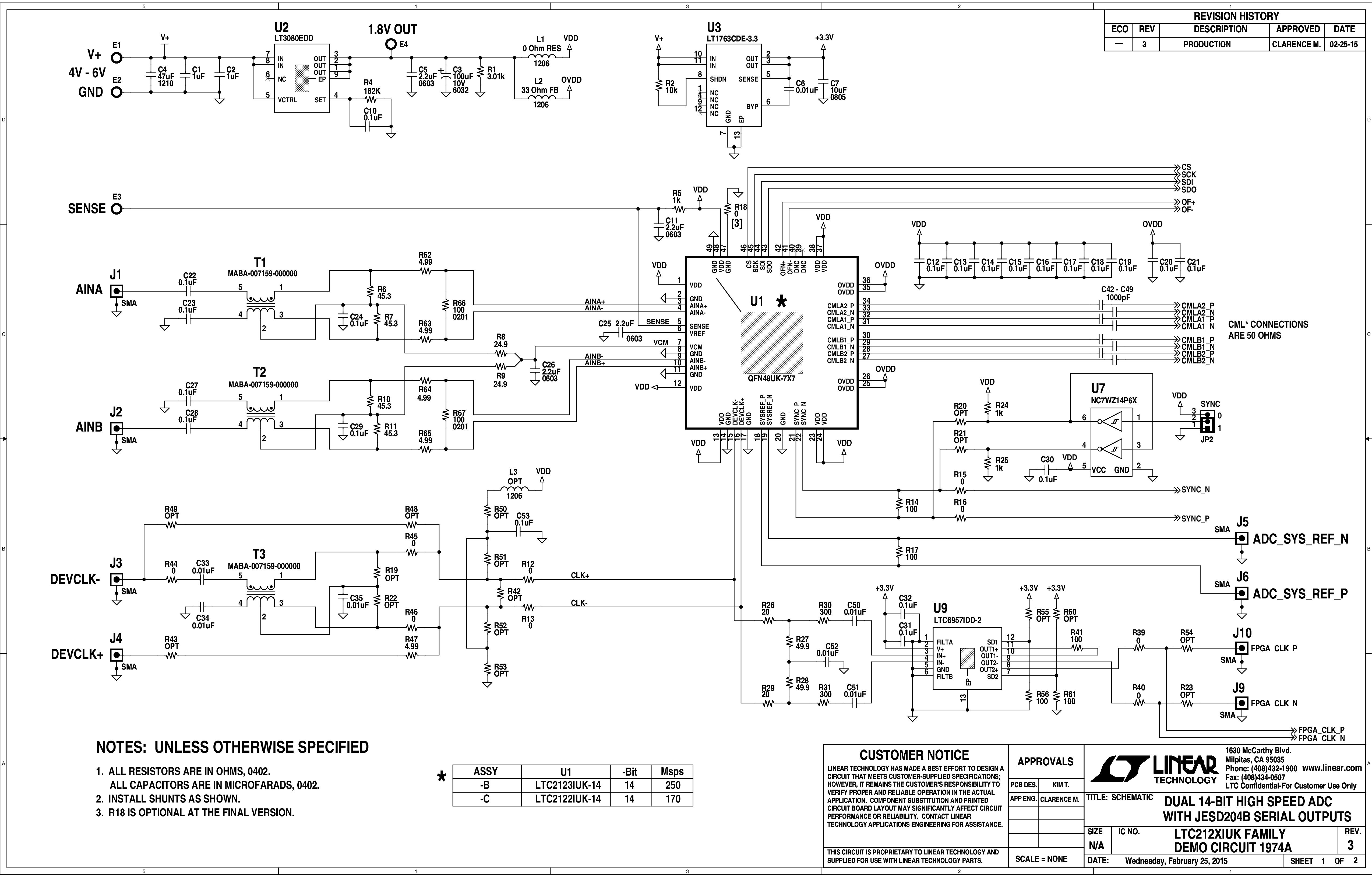

評価キット (2)

ソフトウェア & システム

評価用ソフトウェア

LinearLab ツール

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
