LTC2107

製造中

16ビット、210Msps高性能A/Dコンバータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$127.24
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • SFDR：98dBFS
  • SNRノイズフロア：80dBFS
  • アパーチャ・ジッタ：45fsRMS
  • PGAフロントエンドの入力電圧範囲：2.4VP-Pまたは1.6VP-P
  • オプションの内部ディザ
  • オプションのデータ出力ランドマイザ
  • 消費電力：1280mW
  • シャットダウン・モード
  • 設定用のシリアルSPIポート
  • クロック・デューティ・サイクル・スタビライザ
  • 48ピン（7mm × 7mm）QFNパッケージ
LTC2107
16ビット、210Msps高性能A/Dコンバータ
128k Point FFT, fIN = 30.6MHz, –1dBFS, PGA = 0 Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ゲイン・ブロック 1
LTC6430-15
新規設計に推奨 直線性の高い差動RF/IFアンプ/A/Dコンバータ・ドライバ
完全差動アンプ 1
LTC6409
新規設計に推奨 帯域幅10GHz、1.1nV/√Hzの差動アンプ/ADCドライバ
標準の高速D/Aコンバータ 1
LTC2000
製造中 16/14/11ビット、2.5Gsps D/Aコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
DC2183A-B

LTC2107 Demo Board | 16-Bit, 210Msps High Performance ADC with DDR LVDS Outputs, 70MHz < Ain < 140MHz, (Requires DC1371)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2183A supports the LTC2107, a high speed and high dynamic range ADC. It was specially designed for applications that require a single-ended ACcoupled input. DC2183 supports the LTC2107 using the DDR LVDS output mode.

eval board
schematic 2
DC2183A-A

LTC2107 Demo Board | 16-Bit, 210Msps High Performance ADC with DDR LVDS Outputs, 1MHz < Ain < 70MHz, (Requires DC1371)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2183A supports the LTC2107, a high speed and high dynamic range ADC. It was specially designed for applications that require a single-ended AC coupled input. DC2183 supports the LTC2107 using the DDR LVDS output mode.

eval board
schematic 3
DC2266A

LTC2107 and LTC6409 Demo Board | 16-Bit, 210Msps ADC and Driver Combo Board, DC-100MHz Input, DDR LVDS Outputs, (Requires DC1371 and DC2219)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2266A features the LTC2107, 210Msps ADC, and the LTC6409 low noise amplifier. DC2266A supports the LTC2107 DDR LVDS output mode.


The circuitry on the analog inputs is optimized for analog input frequencies from DC to 100MHz. When driven with a 50Ω source, the gain will be 6dB. To modify the input for other input ranges or gains refer to the LTC6409 data sheet.
DC2183A-B
LTC2107 Demo Board | 16-Bit, 210Msps High Performance ADC with DDR LVDS Outputs, 70MHz < Ain < 140MHz, (Requires DC1371)

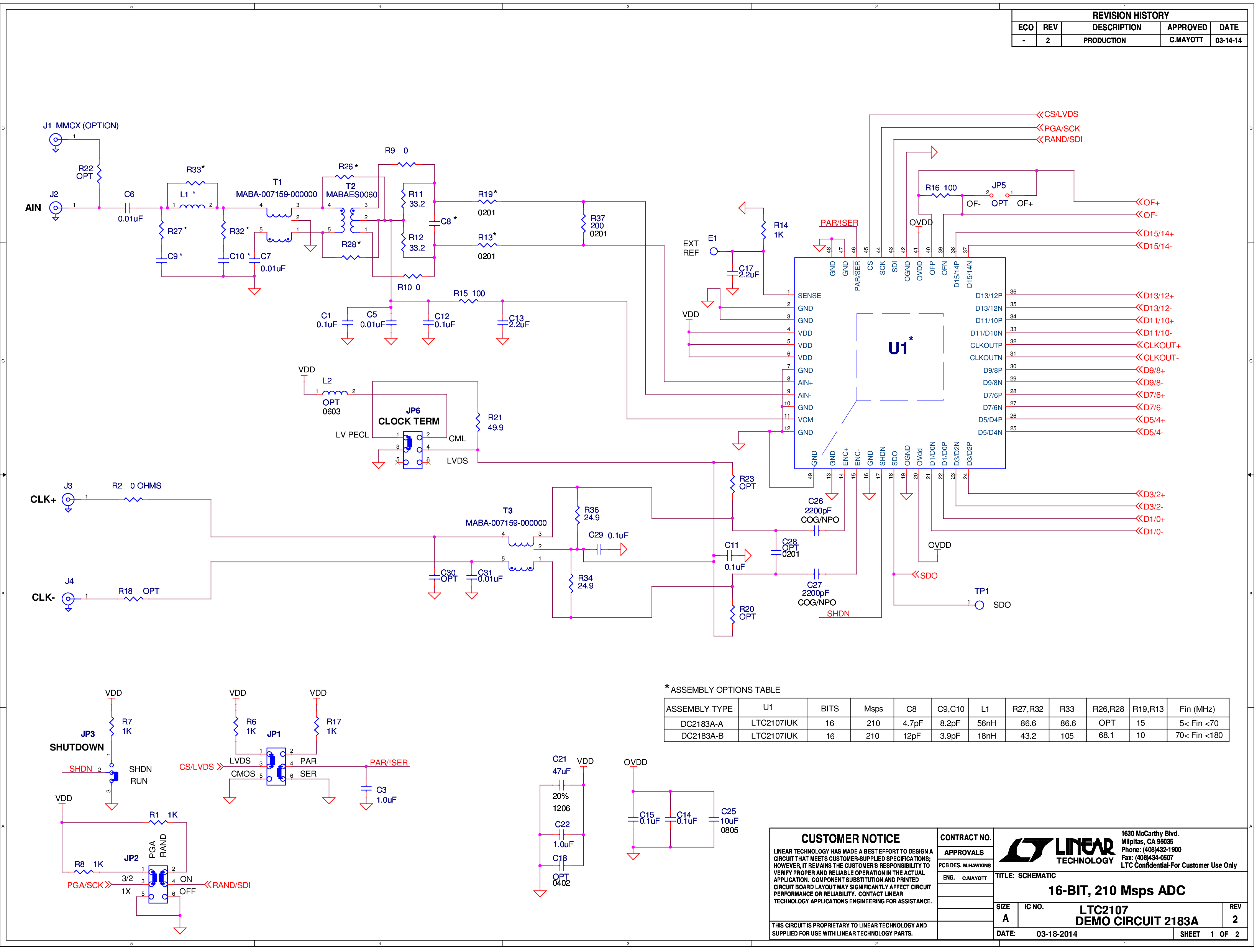

DC2183A - Schematic
DC2183A-A
LTC2107 Demo Board | 16-Bit, 210Msps High Performance ADC with DDR LVDS Outputs, 1MHz < Ain < 70MHz, (Requires DC1371)
DC2183A - Schematic
DC2266A
LTC2107 and LTC6409 Demo Board | 16-Bit, 210Msps ADC and Driver Combo Board, DC-100MHz Input, DDR LVDS Outputs, (Requires DC1371 and DC2219)
DC2266A - Schematic
