LTC6948
LTC6948
warning :
最終販売
warning :
最終販売
製品の詳細
お探しの製品ではありませんか
データシートを表示
+1
4
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
7
1Ku当たりの価格
最低価格：$9.00
特長
- VCOを内蔵した低ノイズ分数分周方式PLL
- Δ-Σ変調器のスプリアスなし
- 分数の分母：18ビット
- 正規化された帯域内位相ノイズフロア：–226dBc/Hz
- 正規化された帯域内1/fノイズ：–274dBc/Hz
- 広帯域出力位相ノイズフロア：–157dBc/Hz
- 優れた整数値境界スプリアス性能
- 出力分周器（1～6分周、デューティ・サイクル50%）
- 出力バッファのミュート
- リファレンス入力周波数：最大425MHz
- 周波数の素早い切り替え
- FracNWizard™ソフトウェア設計ツールによるサポート
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC®6948は、高性能、低ノイズの6.39GHz位相同期ループ（PLL）で、VCOと完全に一体化されており、基準分周器、位相周波数検出器（PFD）、超低ノイズ・チャージポンプ、分数帰還分周器、およびVCO出力分周器を内蔵しています。
分数分周器は、スプリアス・レベルが極めて低い先進の4次ΔΣ変調器を採用しています。これにより、ループ帯域幅が広くなり、位相ノイズの積分値が極めて低くなります。
プログラム可能なVCO出力分周器は、分周範囲が1～6なので、出力の周波数範囲が広がります。
Applications
- ワイヤレス基地局（LTE、WiMAX、W-CDMA、PCS）
- マイクロ波によるデータ・リンク
- 軍用無線およびセキュリティ保護された無線
- テストおよび測定
データシートを表示
+1
4
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
7
1Ku当たりの価格
最低価格：$9.00
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6948
資料
9
Filters
1つが該当
すべて
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
技術記事
すべて
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
2
更新 12/07/2015
English
DC1959B - Demo Manual
907.00K
更新 06/18/2014
English
DC1959A - Demo Manual
811.00K
信頼性データ
1
更新 03/23/2018
English
R565 Reliability Data
53.84 K
技術記事
4
HTML
更新 07/01/2014
English
HTML
更新 07/01/2014
日本語
HTML
更新 02/10/2015
English
HTML
更新 02/10/2015
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
7
参考資料 3
製品セレクタ・カード 1
ソリューション・カタログ 1
プレス・リリース 1
設計リソース 7
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC6948IUFD-1#PBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-1#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-2#PBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-2#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-3#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-4#PBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-4#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
- LTC6948IUFD-1#PBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-1#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-2#PBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-2#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-3#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-4#PBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-4#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC6948IUFD-1#PBF
LTC6948IUFD-1#TRPBF
LTC6948IUFD-2#PBF
LTC6948IUFD-2#TRPBF
LTC6948IUFD-3#TRPBF
LTC6948IUFD-4#PBF
最終販売
LTC6948IUFD-4#TRPBF
3 20, 2024
- 23_0089
Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process
LTC6948IUFD-1#PBF
LTC6948IUFD-1#TRPBF
LTC6948IUFD-2#PBF
LTC6948IUFD-2#TRPBF
LTC6948IUFD-3#TRPBF
LTC6948IUFD-4#PBF
最終販売
LTC6948IUFD-4#TRPBF
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC6948IUFD-1#PBF
LTC6948IUFD-1#TRPBF
LTC6948IUFD-2#PBF
LTC6948IUFD-2#TRPBF
LTC6948IUFD-3#TRPBF
LTC6948IUFD-4#PBF
最終販売
LTC6948IUFD-4#TRPBF
3 20, 2024
- 23_0089
Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process
LTC6948IUFD-1#PBF
LTC6948IUFD-1#TRPBF
LTC6948IUFD-2#PBF
LTC6948IUFD-2#TRPBF
LTC6948IUFD-3#TRPBF
LTC6948IUFD-4#PBF
最終販売
LTC6948IUFD-4#TRPBF
ソフトウェアおよび製品のエコシステム
評価用キット 5
DC1959B-B
LTC6948-2 デモ・ボード:VOC 内蔵、超低ノイズおよびスプリアス、フラクショナルNシンセサイザ (DC590またはDC2026要)
製品の詳細

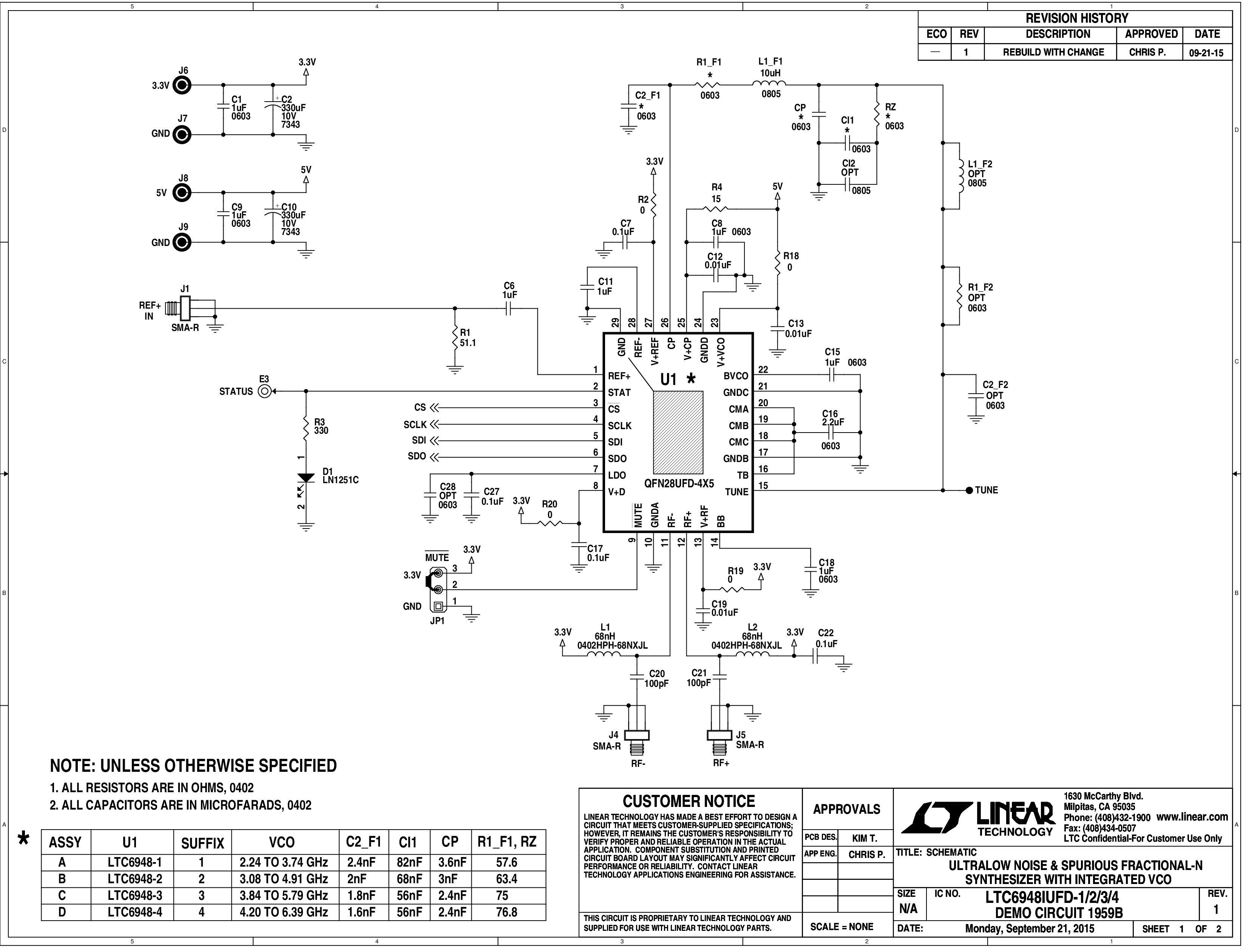

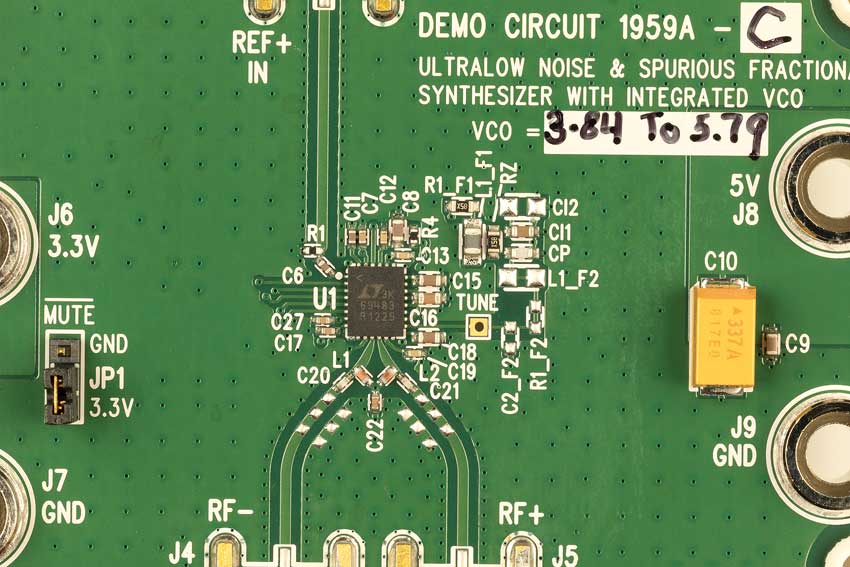

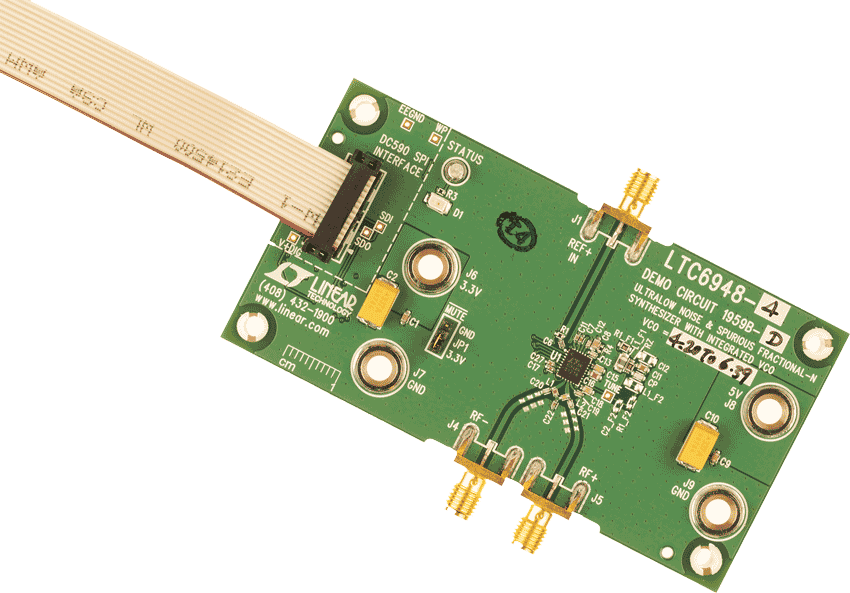

デモ回路 1959B は、超低ノイズおよび スプリアス、VCO 内蔵フラクショナル N シンセサイザ LTC6948 を搭載しています。
DC1959B には 4 つのオプションがあり、LTC6948 の各バージョンごとに 1 つずつです。表 1 は DC1959B の使用可能なオプションを説明しています。
DC1959B は、リファレンス周波数入力 fREF (REF+IN)と差動 RF 出力(RF+ および RF–)に50ΩSMAコネクタを提供します。
DC590 USB シリアル・コントローラ・ボードは LTC6948 との SPI 通信に使用され、付属の FracNWizard™ ソフトウェアにより制御されます。
資料
DC1959B-A

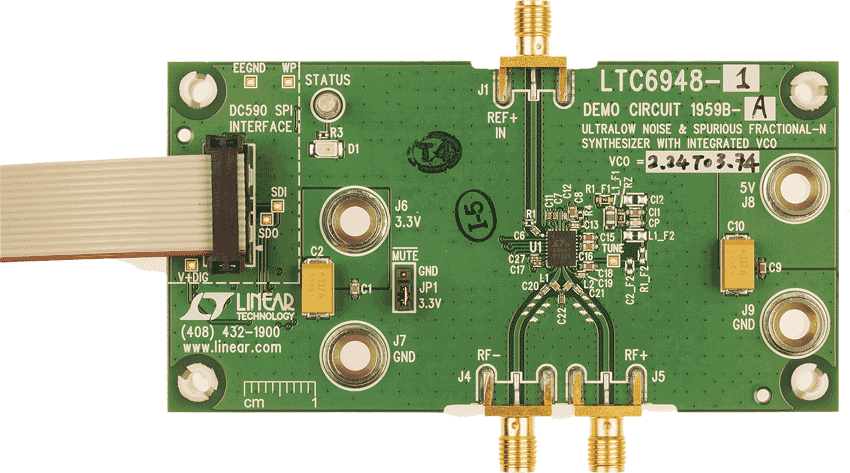

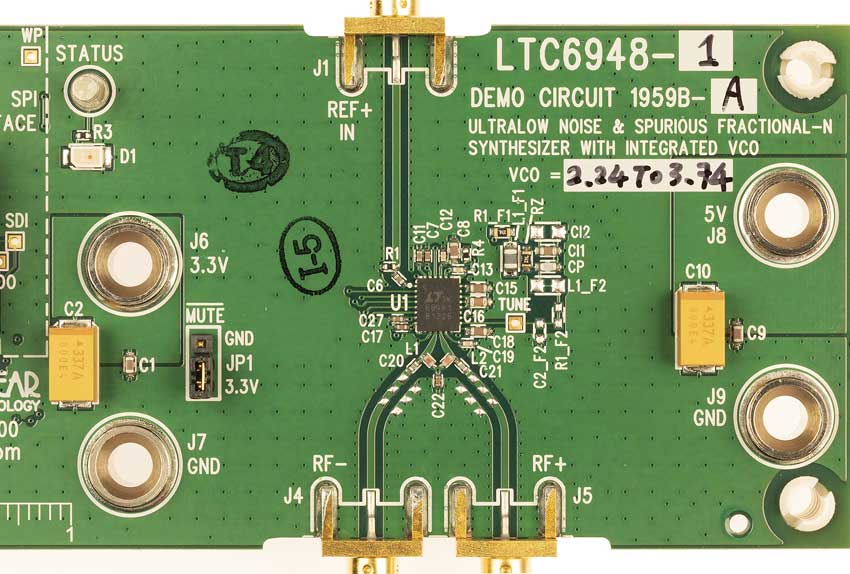

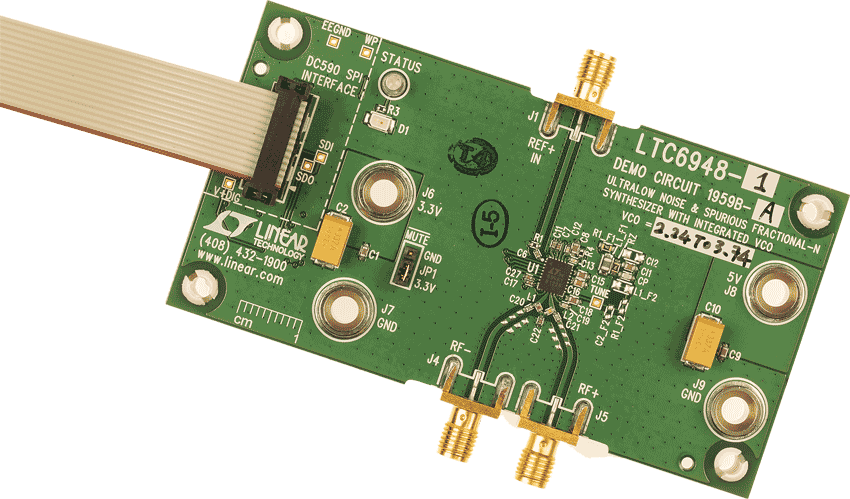

LTC6948-1 Demo Board | Ultralow Noise and Spurious 373MHz to 3.74GHz Frac-N Synthesizer with Integrated VCO, (Requires DC590 or DC2026)
LTC6948-1 Demo Board | Ultralow Noise and Spurious 373MHz to 3.74GHz Frac-N Synthesizer with Integrated VCO, (Requires DC590 or DC2026)
製品の詳細

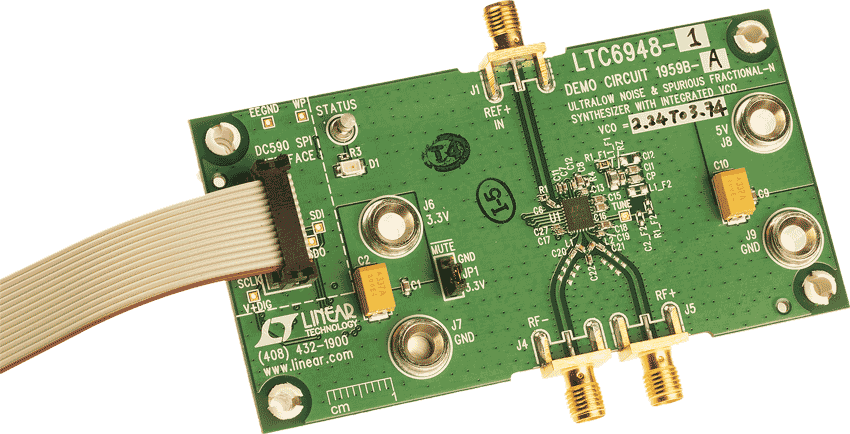

Demonstration circuit 1959B features the LTC6948, an Ultralow Noise and Spurious Fractional-N Synthesizer with Integrated VCO.
資料
DC2429A
LT3042 Low Noise PLL/VCO Power Supply Board with Onboard 100MHz Reference Frequency
製品の詳細
Demonstration Circuit 2429A is a PLL/VCO Supply and Reference Frequency Board that features the LT3042, an ultralow noise and ultrahigh PSRR RF linear regulator. When powered from a 6V to 20V lab or wall wart supply, the DC2429A produces four ultralow noise supplies using seven LT3042s. These supplies include a fixed 3.3V/800mA supply (four LT3042's in parallel), a fixed 5V/200mA supply, a fixed 3.3V/200mA supply that powers an onboard 100MHz ultralow jitter crystal oscillator, and an adjustable voltage (2.5V to 15V), 200mA supply ideal for powering external VCOs. The DC2429 ensures PLL/VCO evaluation meets data sheet performance.
資料
DC1959B-D
LTC6948-4 Demo Board | Ultralow Noise and Spurious 700MHz to 6.39GHz Frac-N Synthesizer with Integrated VCO, (Requires DC590 or DC2026)
LTC6948-4 Demo Board | Ultralow Noise and Spurious 700MHz to 6.39GHz Frac-N Synthesizer with Integrated VCO, (Requires DC590 or DC2026)
製品の詳細
Demonstration circuit 1959B features the LTC6948, an Ultralow Noise and Spurious Fractional-N Synthesizer with Integrated VCO.
資料
DC1959A-C
LTC6948-3 Demo Board| Ultralow Noise and Spurious 640MHz to 5.79GHz Frac-N Synthesizer with Integrated VCO, (Requires DC590)
LTC6948-3 Demo Board| Ultralow Noise and Spurious 640MHz to 5.79GHz Frac-N Synthesizer with Integrated VCO, (Requires DC590)
製品の詳細

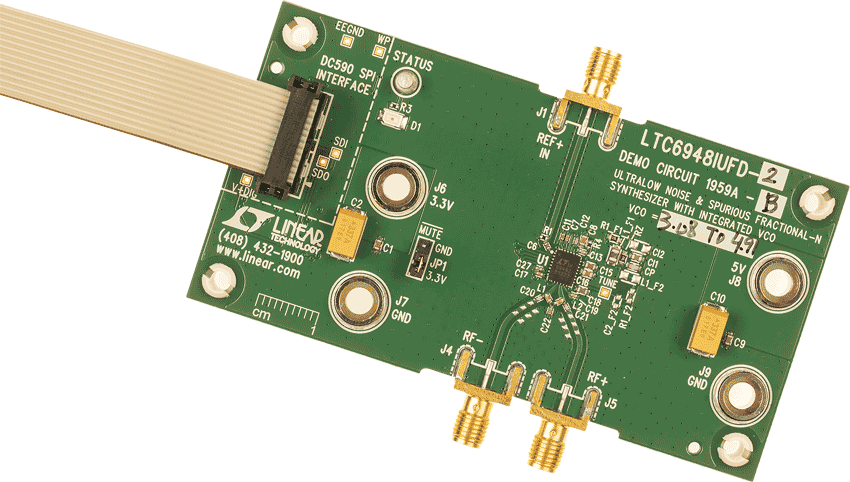

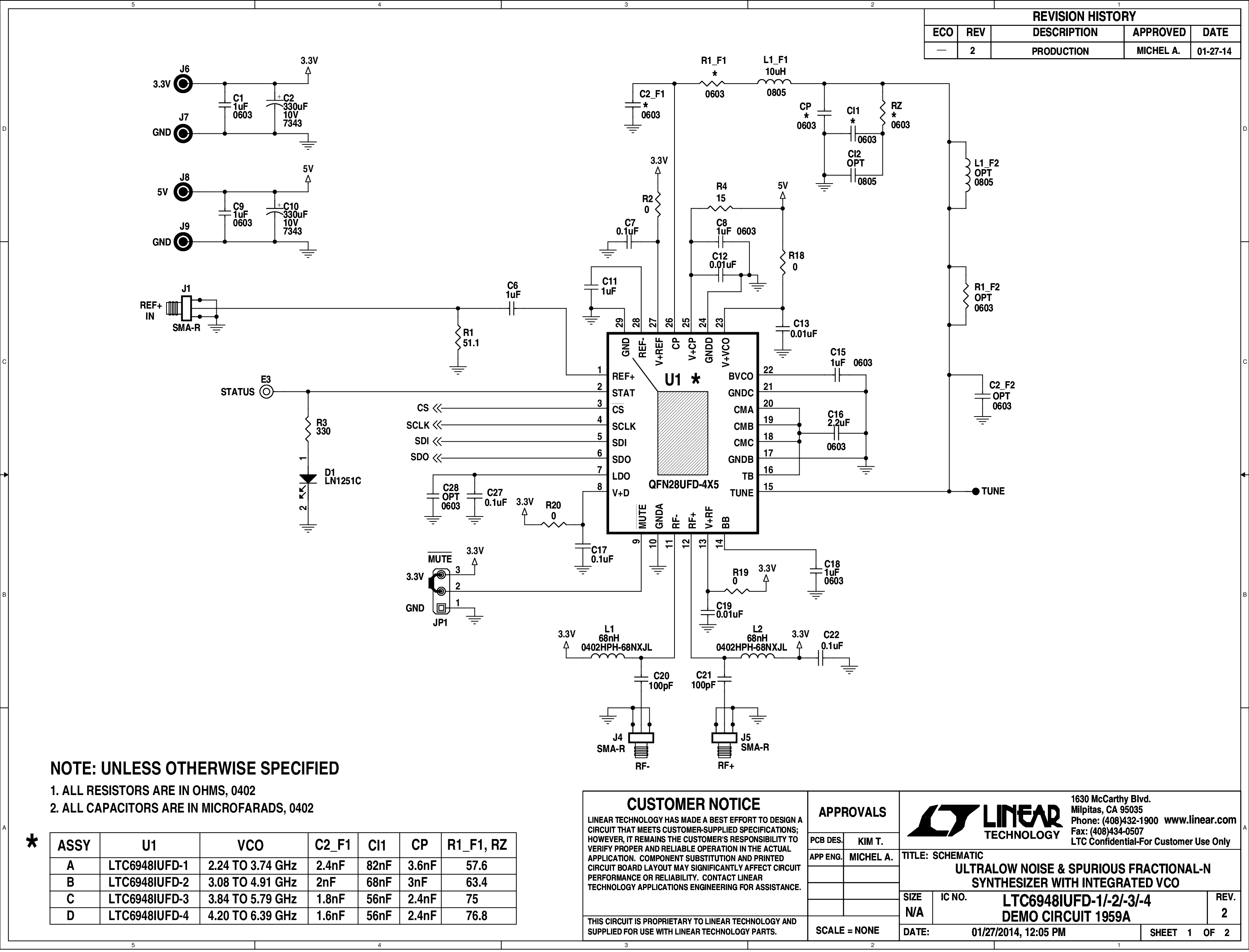

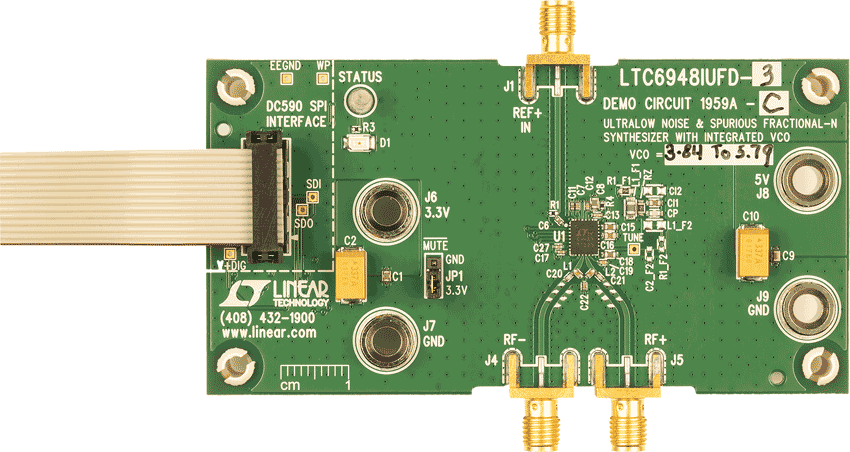

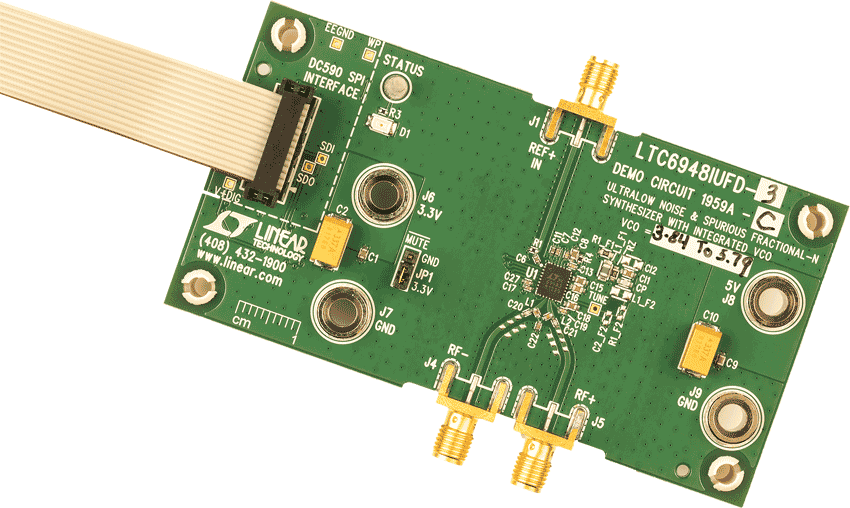

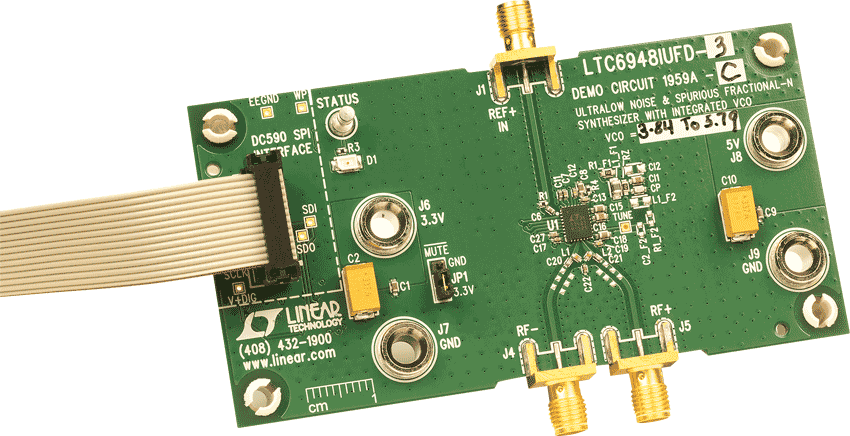

Demonstration circuit 1959A features the LTC6948, an Ultralow Noise and Spurious Fractional-N Synthesizer with Integrated VCO. There are four options of the DC1959A, one for each version of the LTC6948. Table 1 summarizes the available DC1959A options.
資料
評価用キット5
ツールおよびシミュレーション 3
Linduino 3
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
Linduino
ADIsimPLL™
IBISモデル 1
