LTC6433-15: 1.4GHzまでの低周波数 50Ω利得ブロックIFアンプ データシート (Rev. )10/3/2016PDF1M
類似製品
製品概要
機能と利点
- 1.4GHzまでの低周波数の帯域幅
- 単一のデモ用回路からの100kHz～1GHzの範囲でのフラットな利得
- ユーザ定義される低周波数カットオフ
- 電力利得：15.9dB
- 1MHzでのOIP3：52dBm
- 150MHzでのOIP3：47dBm
- 150MHzでのNF：3.22dB
- 150MHzでの全入力ノイズ密度：1nV/ √Hz
- S11 < –10dB（1.2GHzまで）
- S22 < –10dB（1.0GHzまで）
- 線形出力振幅：> 2VP-P
- P1dB =19.2dBm
- DC消費電力 = 475mW
- 50シングルエンド動作
- VCCの変動の影響を受けない
- AグレードはOIP3を150MHzで全数検査済み
- 入力/出力が内部で50Ωに整合
- 単一5V電源動作
- 無条件に安定
製品概要
LTC6433-15は、100kHz未満から1000MHzを超えるまでの周波数で優れた直線性を備え、付随する出力ノイズの低い利得ブロック・アンプです。
高い直線性、低ノイズ、低消費電力というユニークな組み合わせにより、このデバイスは多くのシグナルチェーン・アプリケーションにとって理想的な候補になります。LTC6433-15は、使いやすく、必要な外付け部品が最小限で済みます。このデバイスは、入力/出力が内部で50Ωに整合しており、5V単電源から流れる電流はわずか95mAです。
LTC6433-15は、広い帯域幅にわたって動作します。単一のデモ用回路は、100kHz～1GHzの範囲で平坦な利得を提供します。
このデバイスはDC結合されて動作できませんが、ユーザーは外付け部品を適切に選択して低周波数カットオフを定義できます。バイアスと温度の補償回路を内蔵しているので、環境が変化しても性能を維持します。
LTC6433-15は高性能のSiGe BiCMOSプロセスを採用しているので、同様なGaAsアンプと比較して繰り返し精度が優れています。LTC6433-15のAグレード・デバイスは、OIP3を150MHzで全数検査しており、この値が保証されています。
LTC6433-15は、熱管理のためと低インダクタンスを実現するため、露出パッドの付いた4mm×4mmの24ピンQFNパッケージに収容されています。
アプリケーション
- シングルエンドのIFアンプ
- ADCドライバ
- ケーブルテレビ
- テスト装置
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

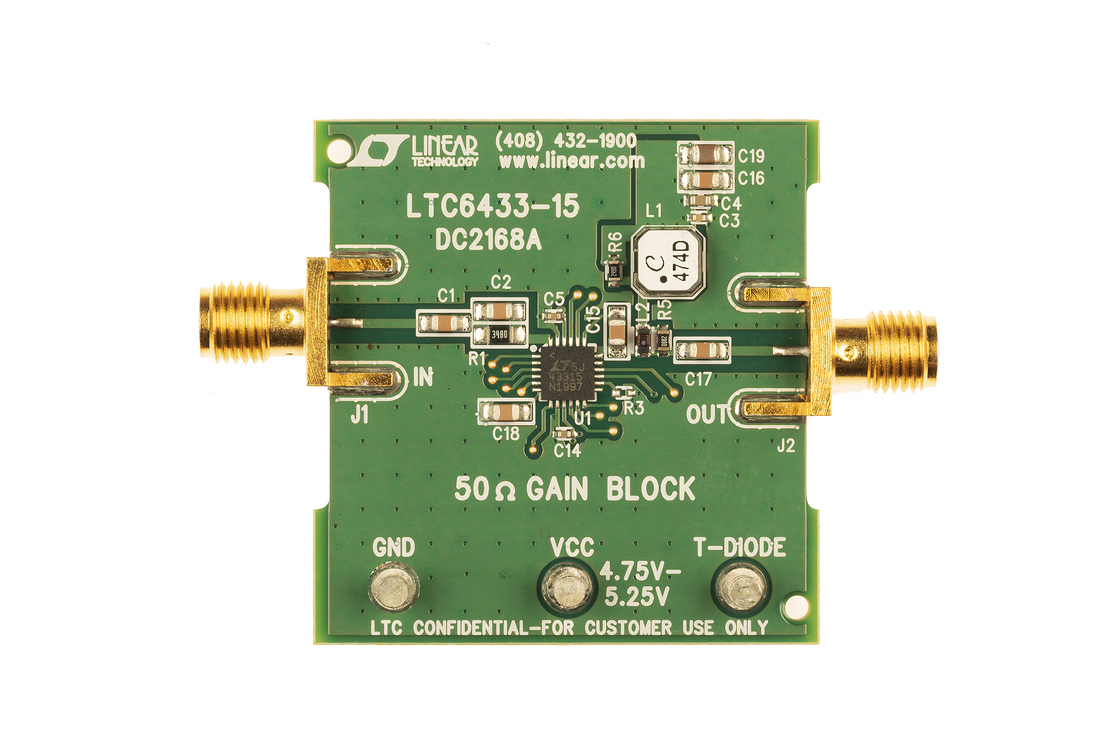

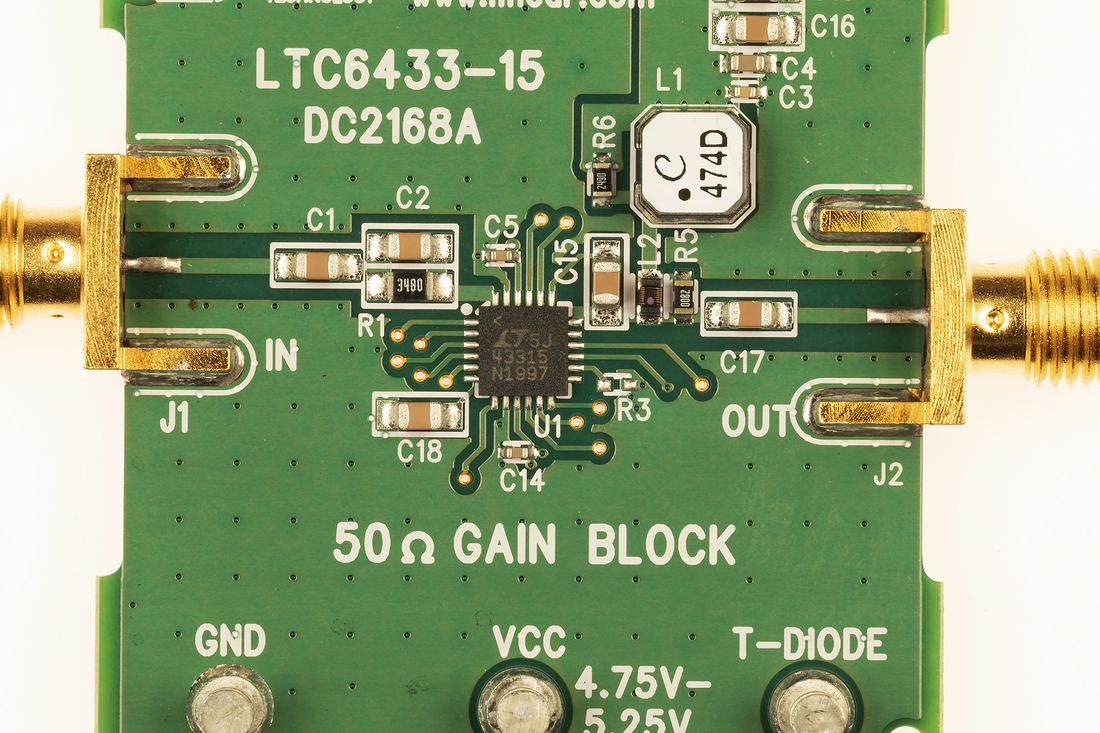

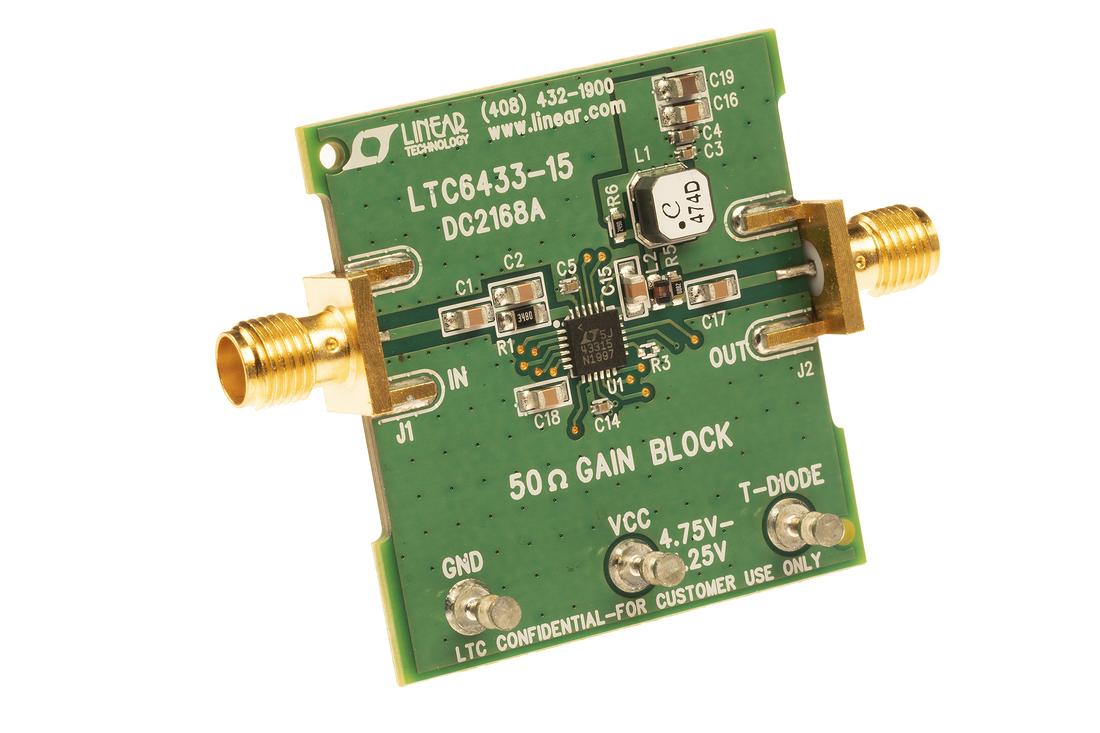

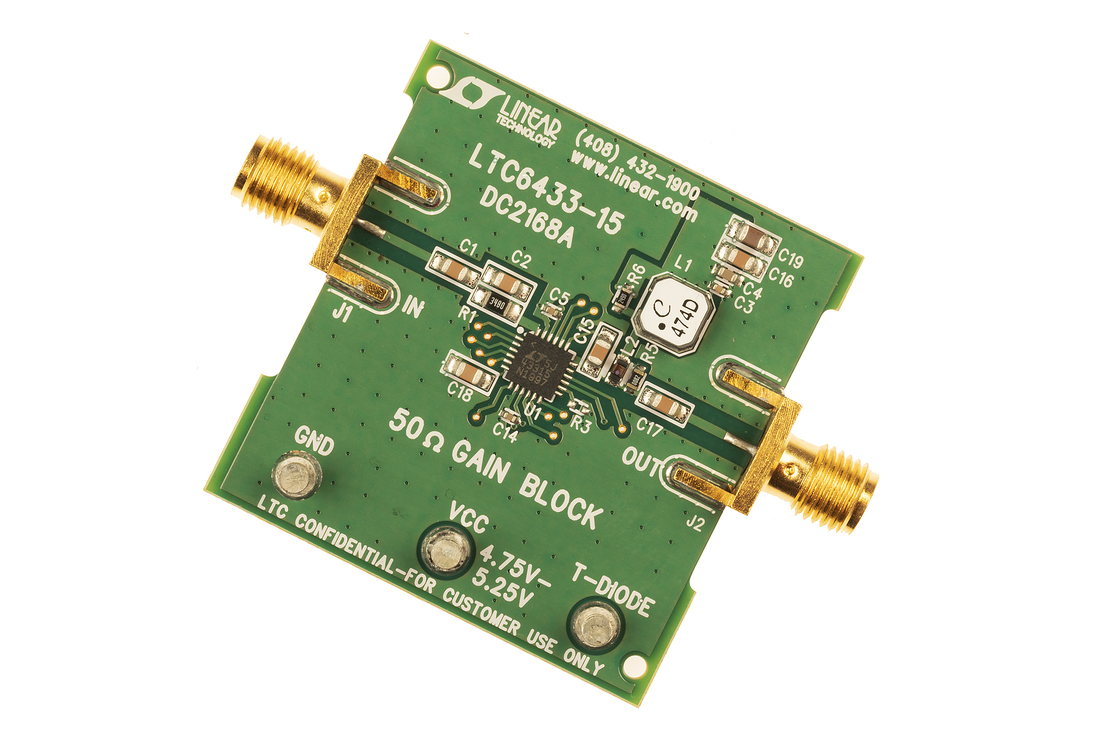

評価キット (1)
参考資料
-
R561 Reliability Data3/23/2018PDF164 K
-
AN-1604: LFCSP パッケージおよびフランジ・パッケージに収容された RF アンプの温度管理計算 (Rev. 0)8/9/2019PDF247 K
-

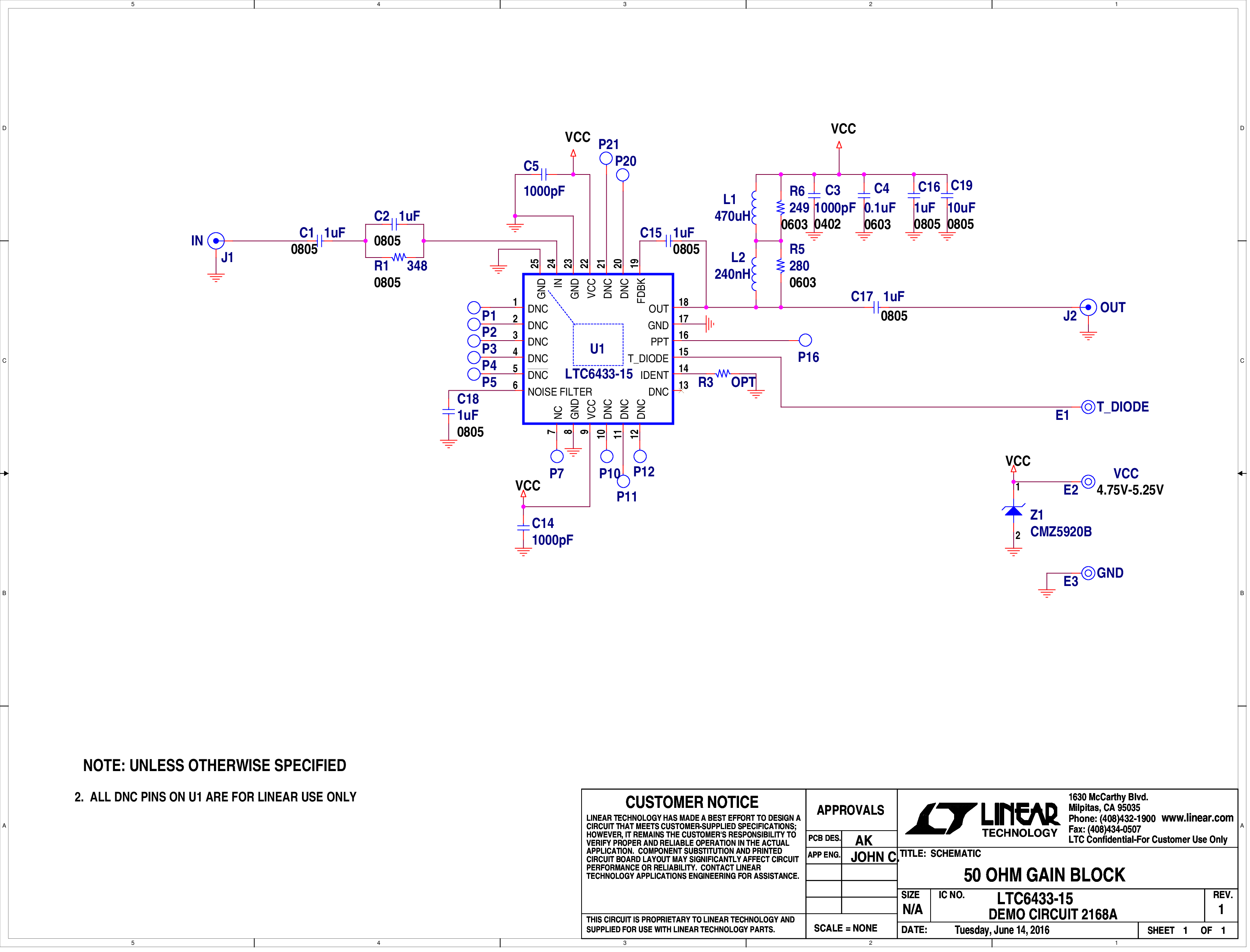

DC2168A - Demo Manual6/30/2016PDF345K
-
Tuned IF Amplifier Applications10/21/2016
ツールおよびシミュレーション
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
S-Parameters
ZIP
LTC6433-15 S-Parameters
39.79 K
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC6433AIUF-15#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6433AIUF-15#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6433BIUF-15#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6433BIUF-15#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R561 Reliability Data |
