製品概要

機能と利点

  • 20MHz~1400MHzの範囲で50Ωに整合
  • 電力利得:20.8dB
  • 240MHzでのOIP3:46.2dBm(負荷50Ω)
  • 240MHzでのNF = 2.6dB
  • 全入力ノイズ:0.6nV/√Hz
  • S11 < -10dB(2.0GHzまで)
  • S22 < -10dB(1.4GHzまで)
  • 線形出力振幅:>2.0VP-P
  • P1dB = 22.0dBm
  • 50Ωシングルエンド入力/出力
  • VCCの変動の影響を受けない
  • AグレードはOIP3を240MHzで全数検査済み
  • 入力/出力が内部で50Ωに整合
  • 5V単電源

製品概要

LTC6431-20は、1000MHzを超える周波数で優れた直線性を示し、付随する出力ノイズの低い利得ブロック・アンプです。

優れた直線性、低ノイズ、低消費電力というユニークな組合せにより、このデバイスは多くのシグナルチェーン・アプリケーションにとって理想的な候補になります。LTC6431-20は、使いやすく、必要な外付け部品が最小限で済みます。このデバイスは入力/出力が内部で50Ωに整合しており、5V単電源から流れる電流はわずか93mAです。

バイアスと温度の補償回路を内蔵しているので、環境が変化しても性能を維持します。

LTC6431-20は高性能のSiGe BiCMOSプロセスを採用しているので、同様なGaAsアンプと比較して繰り返し精度が優れています。LTC6431-20のAグレード・デバイスは、OIP3を240MHzで全数検査しており、この値が保証されています。LTC6431-20は、熱管理のためと低インダクタンスを実現するため、露出パッドの付いた4mm × 4mmの24ピンQFNパッケージに収容されています。


アプリケーション

  • シングルエンドIFアンプ
  • A/Dコンバータ・ドライバ
  • ケーブルテレビ

製品カテゴリ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

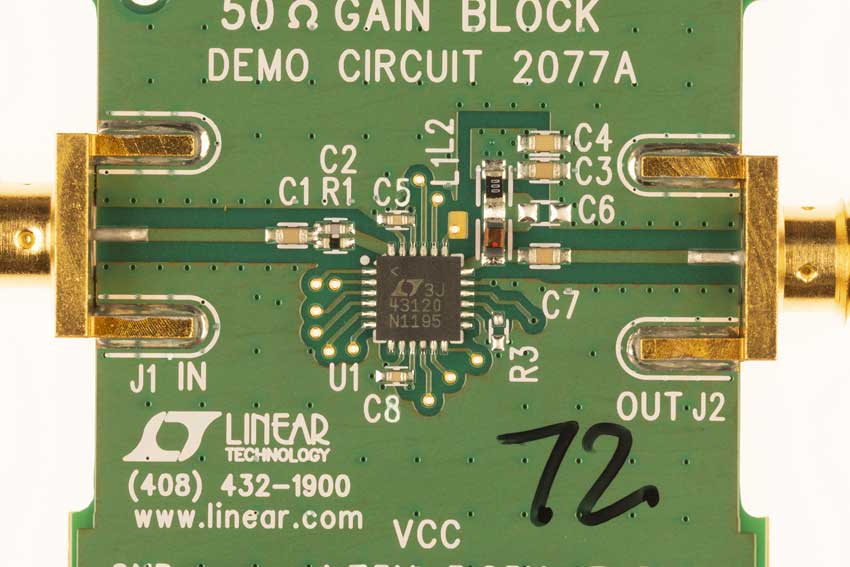

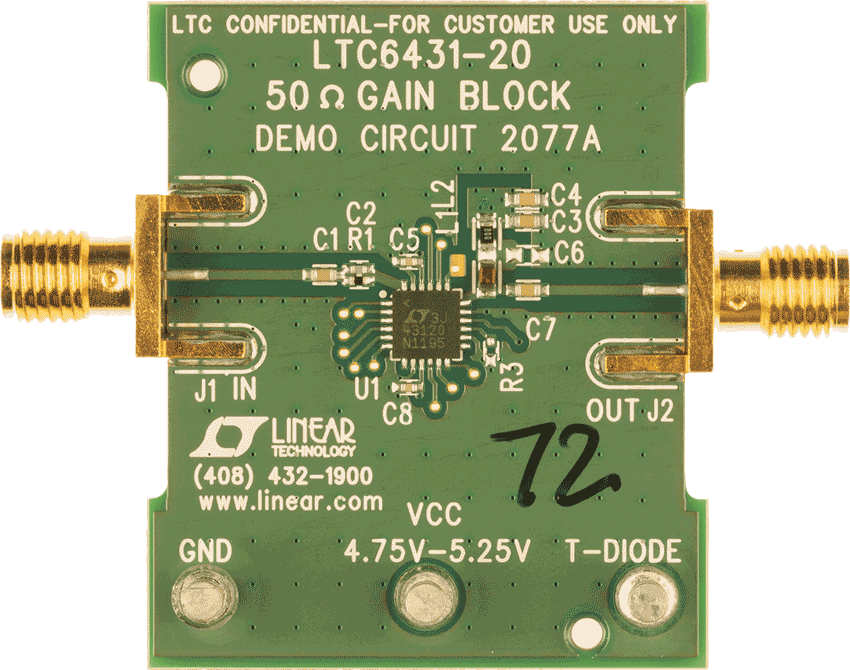

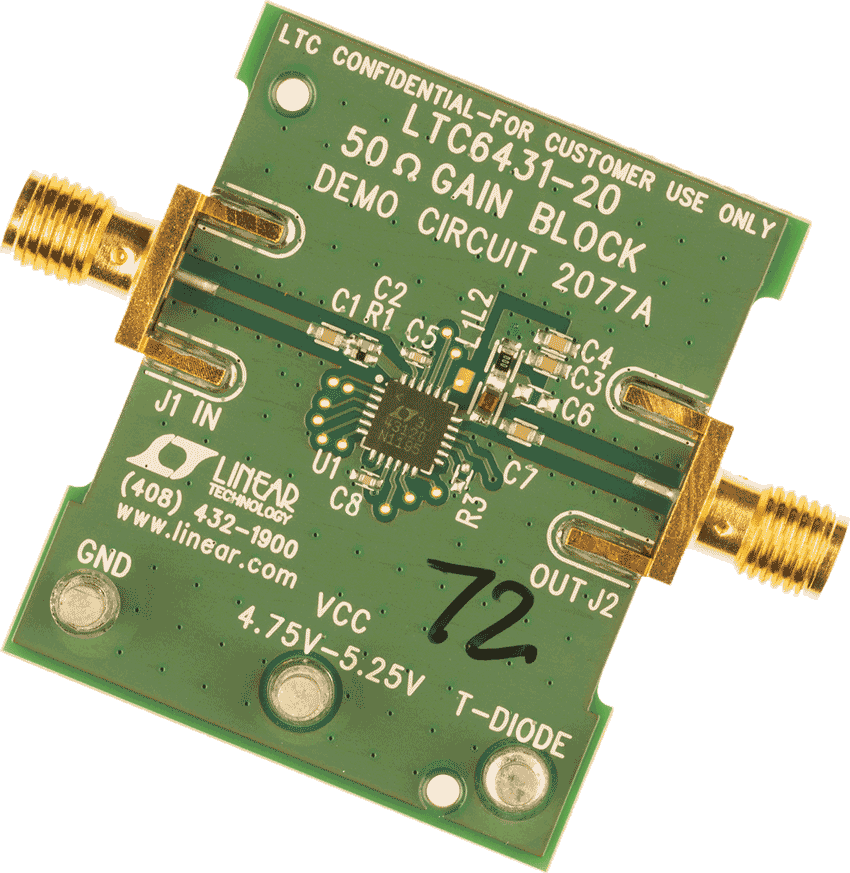

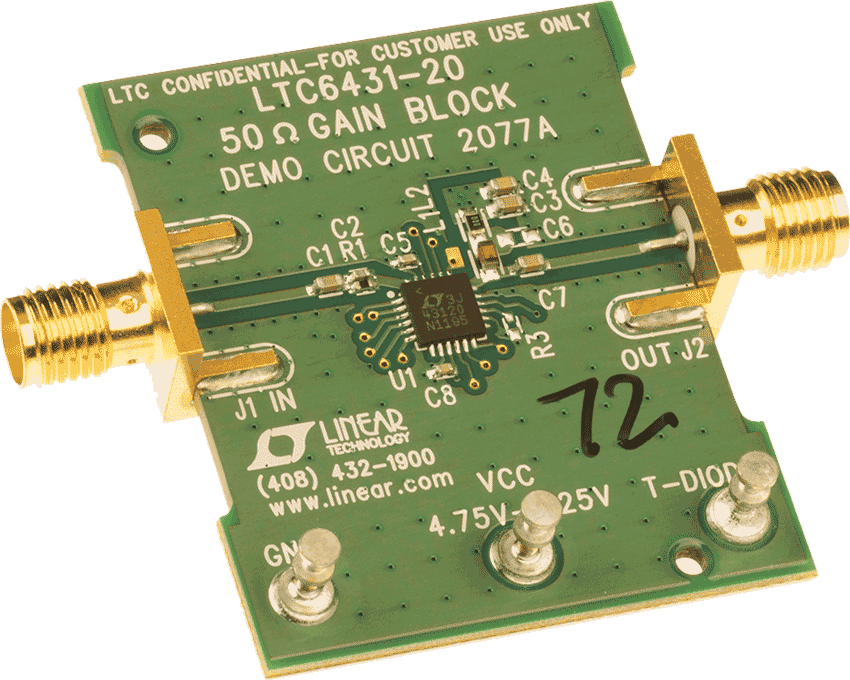

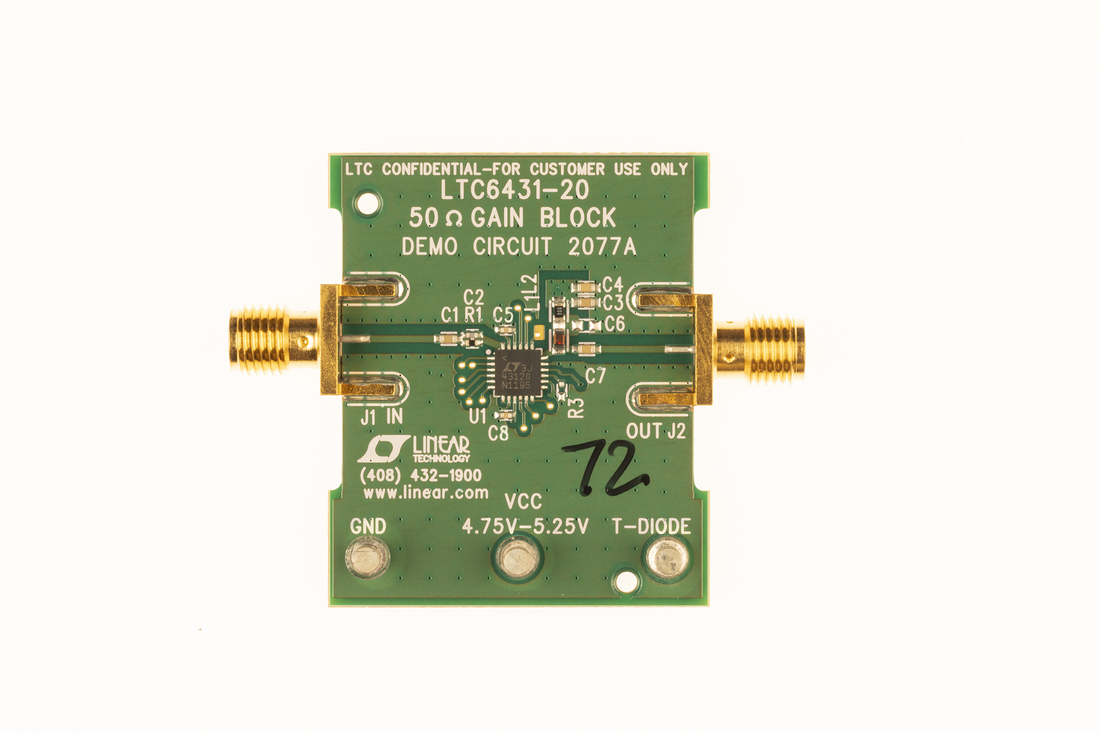

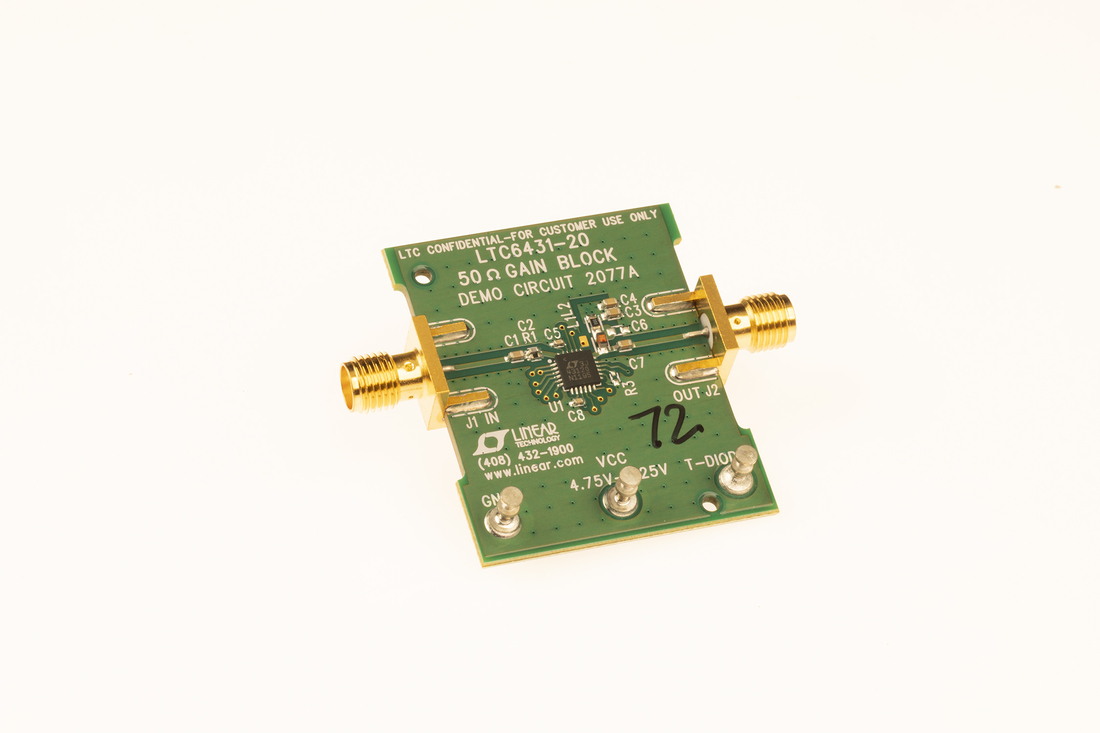

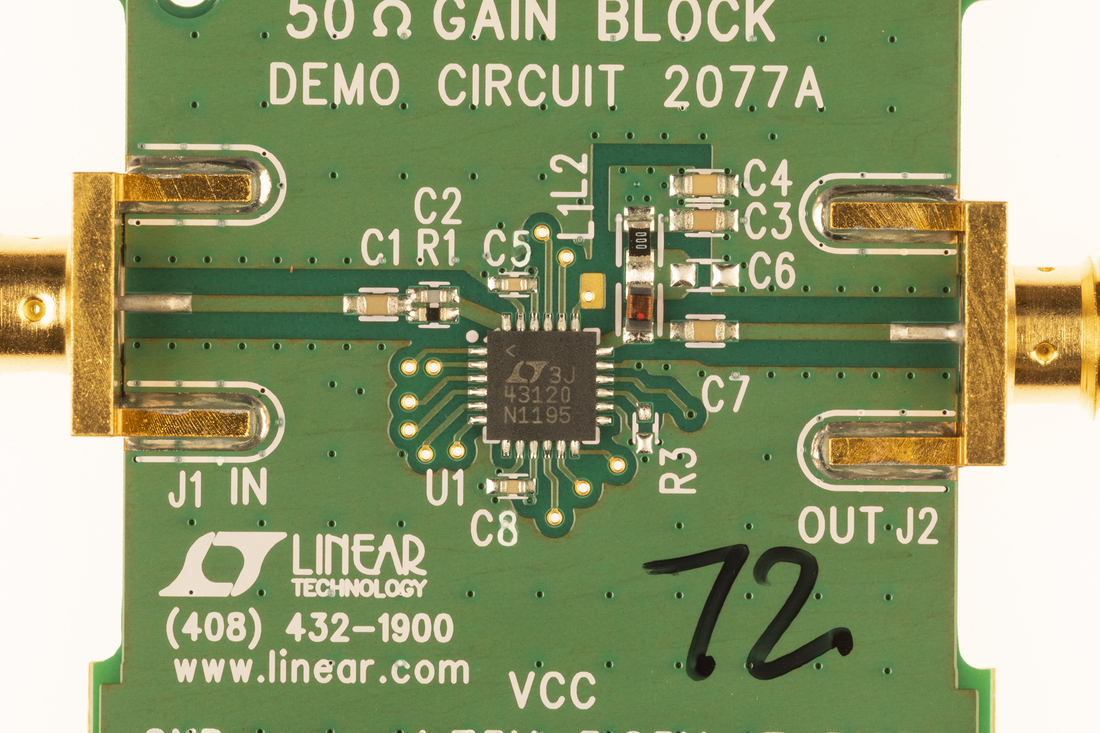

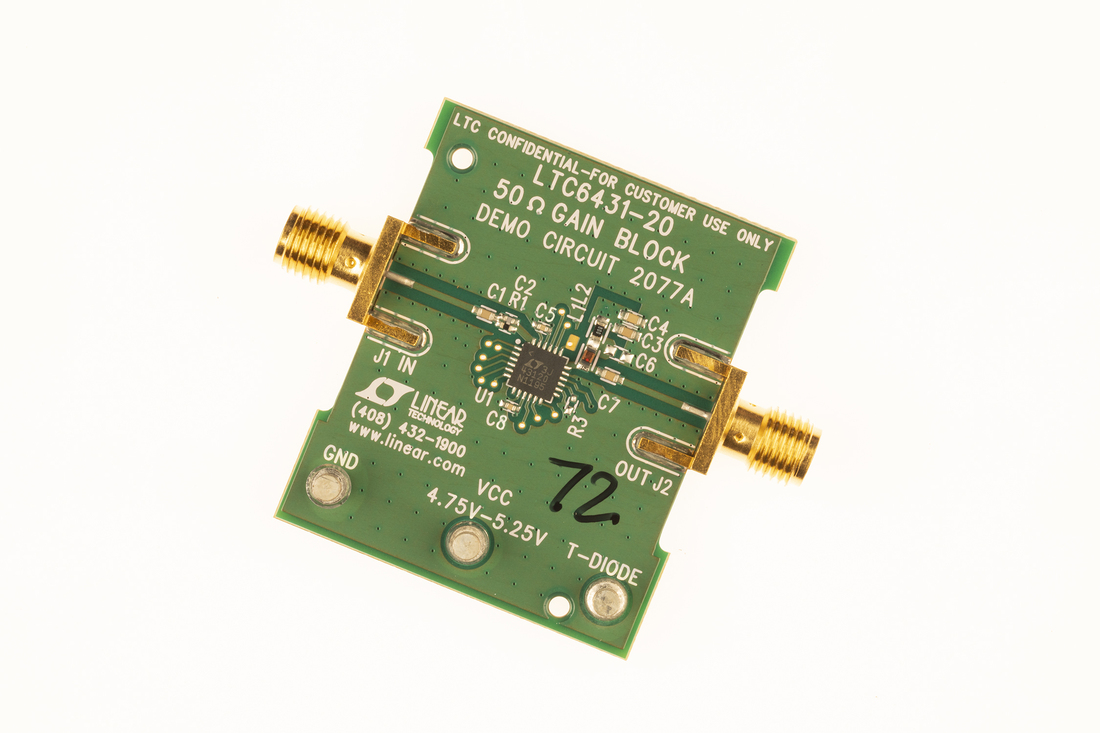

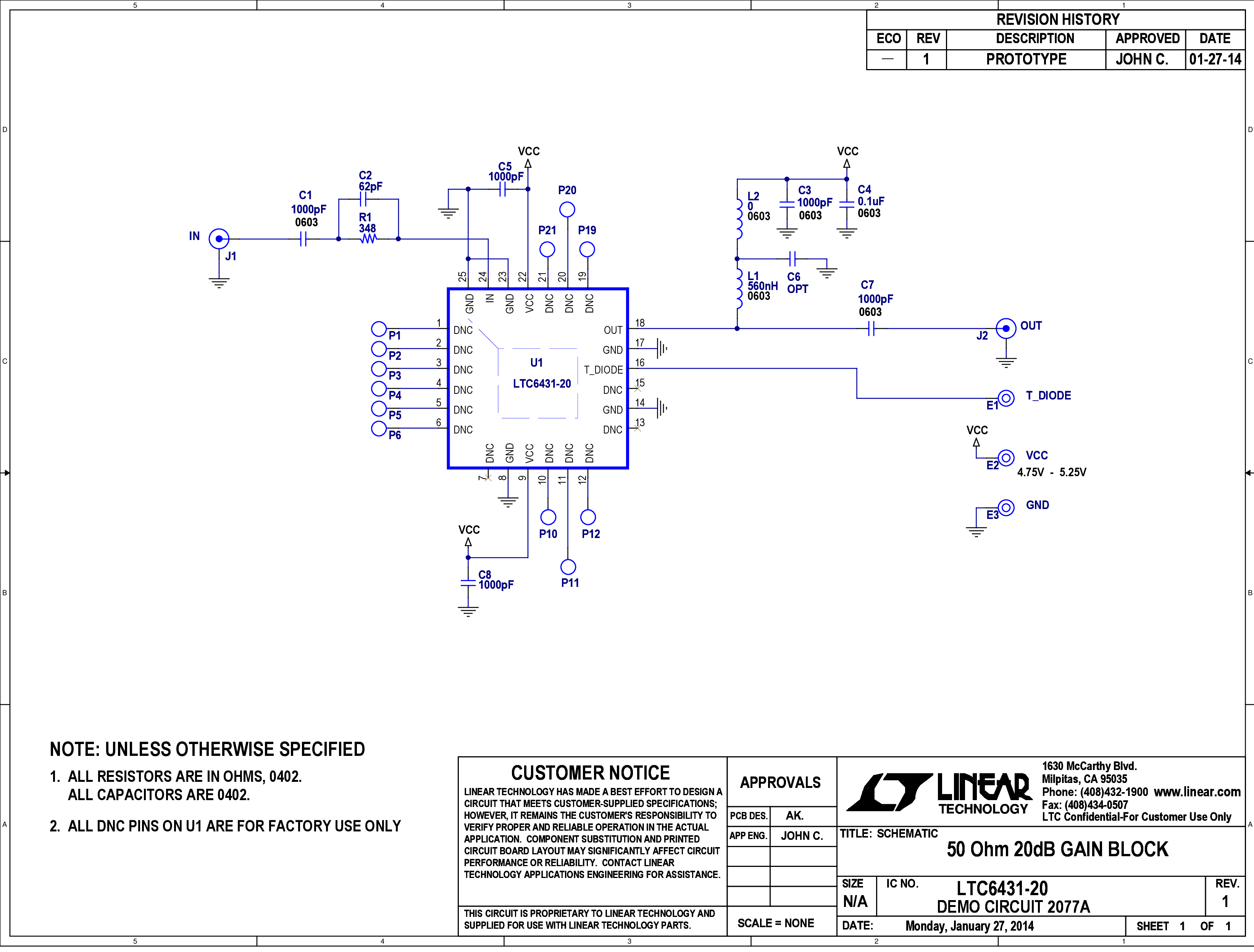

評価キット (1)

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
