LTC4217

集積化された2A Hot Swapコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$4.01
特長
  • 小さい実装面積
  • 33mΩのMOSFETとセンス抵抗
  • 広い動作電圧範囲:2.9V~26.5V
  • 調整可能な5%精度の電流制限
  • 電流および温度モニタ出力
  • 過温度保護
  • フォールト発令前の電流制限時間をタイマで調整可能
  • パワーグッドおよびフォールト出力
  • 調整可能な突入電流制御
  • 2%精度の低電圧および過電圧保護
  • 20ピンTSSOPパッケージと16ピン5mm×3mm DFNパッケージ
製品概要
show more Icon

LTC4217は、電源の入ったバックプレーンに対してボードを安全に挿入/引抜き可能にする、Hot Swapアプリケーション向けの集積化されたソリューションです。このデバイスはHot Swapコントローラ、パワーMOSFET、電流センス抵抗を1個のパッケージに搭載するので、フォームファクタの小さいアプリケーションに適しています。また、専用の12Vバージョン(LTC4217-12)は予め設定された12Vの固定スレッショルドを備えており、標準タイプのLTC4217はスレッショルドを調整可能です。

LTC4217は独立した突入電流制御機能と、電流フォールドバック制限付きの高精度(5%)2A電流制限機能を搭載しています。電流制限スレッショルドは外部ピンを使用して動的に調整可能です。その他の特長として、グランド基準の電流センスを行うためにセンス抵抗の電圧を増幅する電流モニタ出力やMOSFET温度モニタ出力があります。また、熱制限、過電圧モニタ、低電圧モニタ、パワーグッド・モニタも行います。


アプリケーション

  • RAIDシステム
  • サーバI/Oカード
  • 産業用

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$4.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4217CDHC#PBF
  • HTML
  • HTML
LTC4217CDHC#TRPBF
  • HTML
  • HTML
LTC4217CDHC-12#PBF
  • HTML
  • HTML
LTC4217CDHC-12#TRPBF
  • HTML
  • HTML
LTC4217CFE#PBF
  • HTML
  • HTML
LTC4217CFE#TRPBF
  • HTML
  • HTML
LTC4217HFE#PBF
  • HTML
  • HTML
LTC4217HFE#TRPBF
  • HTML
  • HTML
LTC4217IDHC#PBF
  • HTML
  • HTML
LTC4217IDHC#TRPBF
  • HTML
  • HTML
LTC4217IDHC-12#PBF
  • HTML
  • HTML
LTC4217IDHC-12#TRPBF
  • HTML
  • HTML
LTC4217IFE#PBF
  • HTML
  • HTML
LTC4217IFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC4217CFE#PBF

製造中

LTC4217CFE#TRPBF

製造中

LTC4217HFE#PBF

製造中

LTC4217HFE#TRPBF

製造中

LTC4217IFE#PBF

製造中

LTC4217IFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC4217CFE#PBF

製造中

LTC4217CFE#TRPBF

製造中

LTC4217HFE#PBF

製造中

LTC4217HFE#TRPBF

製造中

LTC4217IFE#PBF

製造中

LTC4217IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

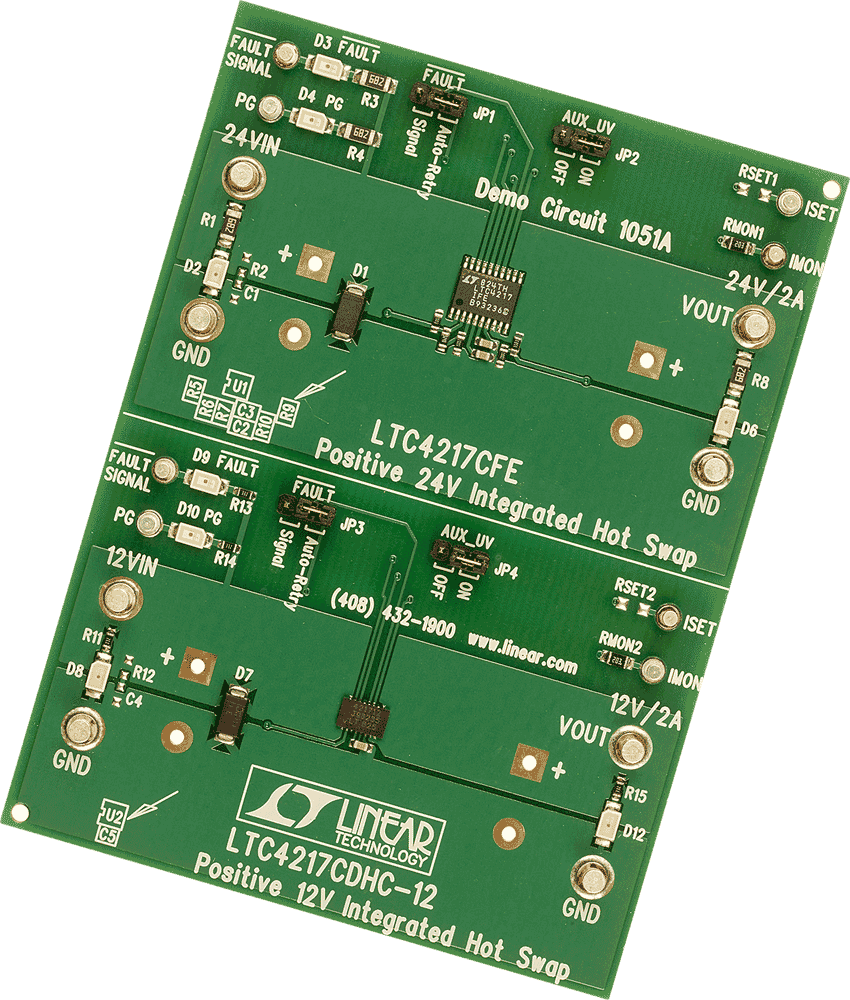

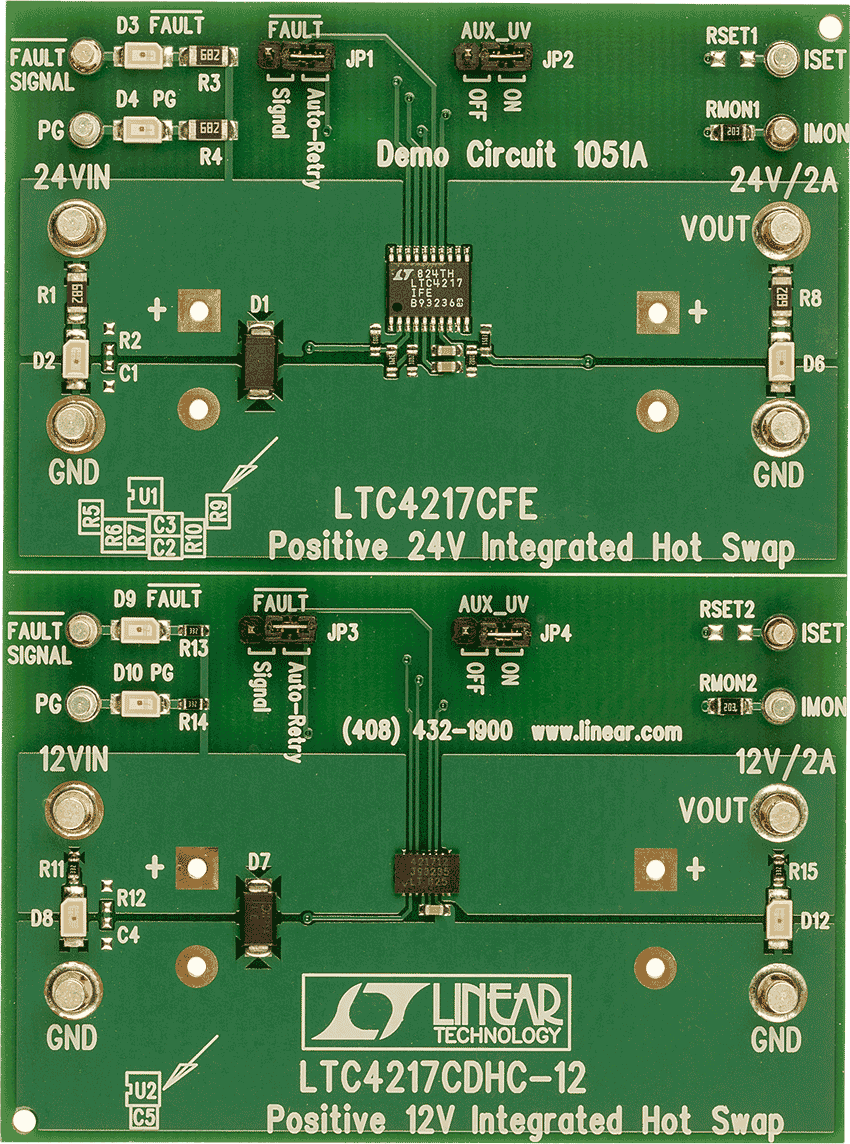

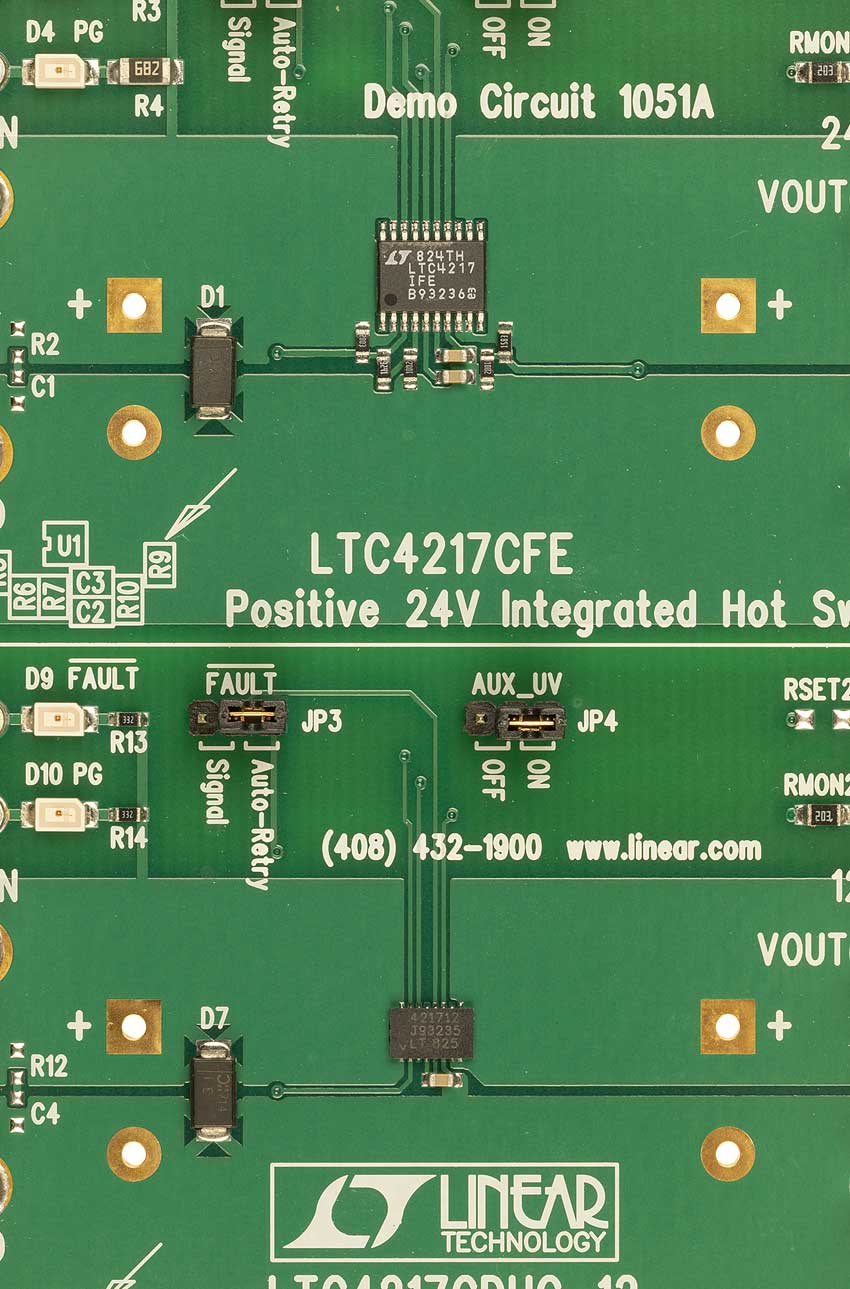

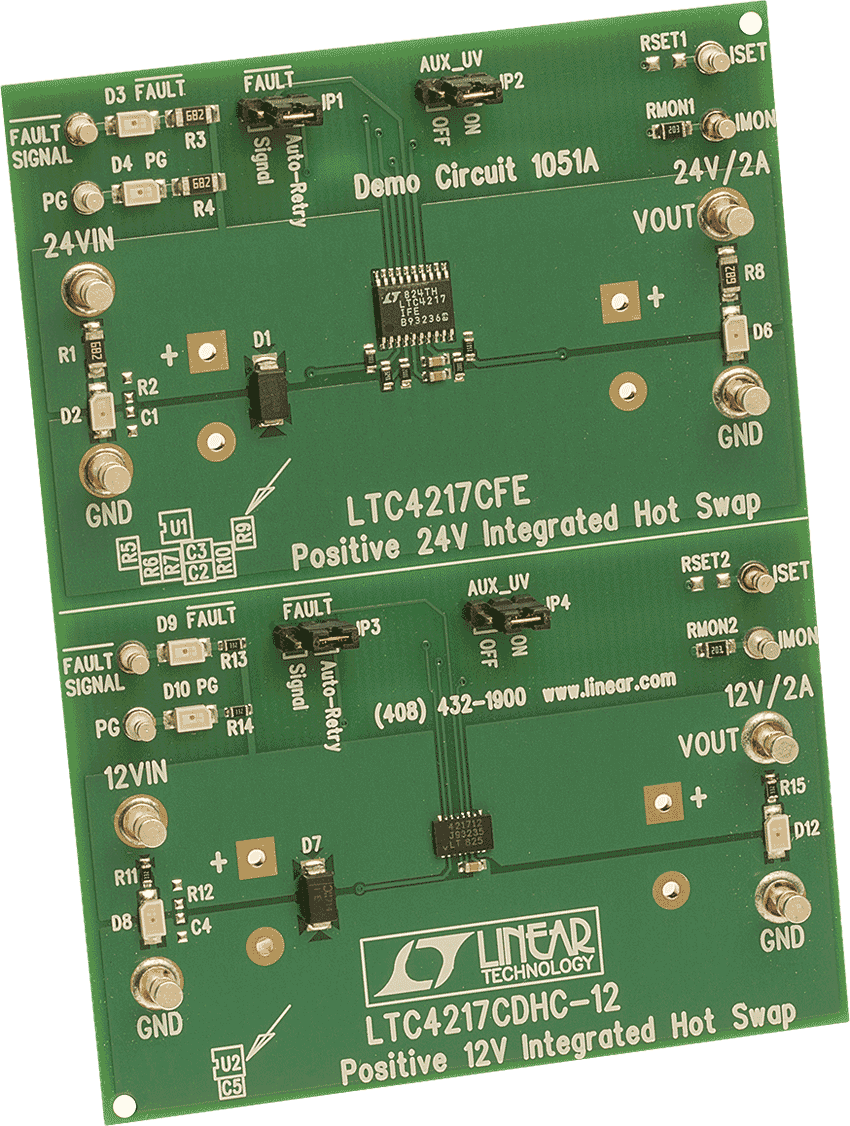

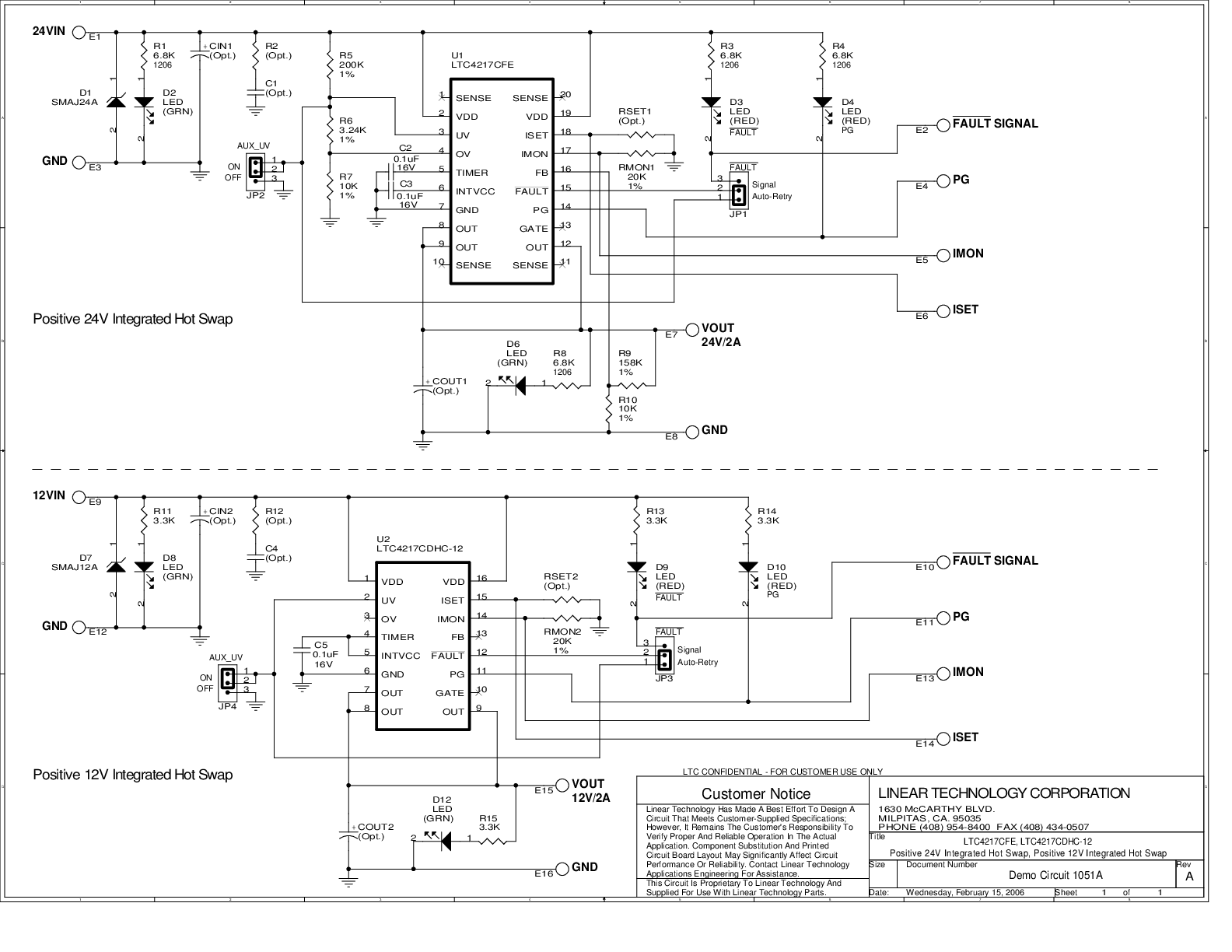

評価用キット

評価用キット 1

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 1

Figure 1. CN0566 Simplified Block Diagram

フェーズド・アレイ開発プラットフォーム 開発入門ワークショップ開催中

zoomopens a dialog

CN0566

フェーズド・アレイ開発プラットフォーム 開発入門ワークショップ開催中

CN0566

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
フェーズド・アレイ開発プラットフォーム 開発入門ワークショップ開催中

機能と利点

  • 10GHz~10.5GHzのビームステアリング・プラットフォーム
  • 360ºの位相シフト(2.8ºの分解能)
  • 31dBの振幅調整範囲(0.5dBの分解能)
  • 8エレメントのリニア・アレイ・アンテナ
  • PlutoSDRによるデジタル処理
  • Raspberry Pi上で直接実行
詳細なリファレンス・デザインを表示 external link
