LTC4218: Hot Swapコントローラ データシート (Rev. )11/20/2014
最新情報 (1)
製品概要
機能と利点
- 広い動作電圧範囲：2.9V～26.5V
- 調整可能な5%精度（15mV）の電流制限
- 電流モニタ出力
- フォルト到達前の調整可能な電流制限タイマ
- パワーグッド出力およびフォルト出力
- 調整可能な突入電流制御
- 2%精度の低電圧保護および過電圧保護

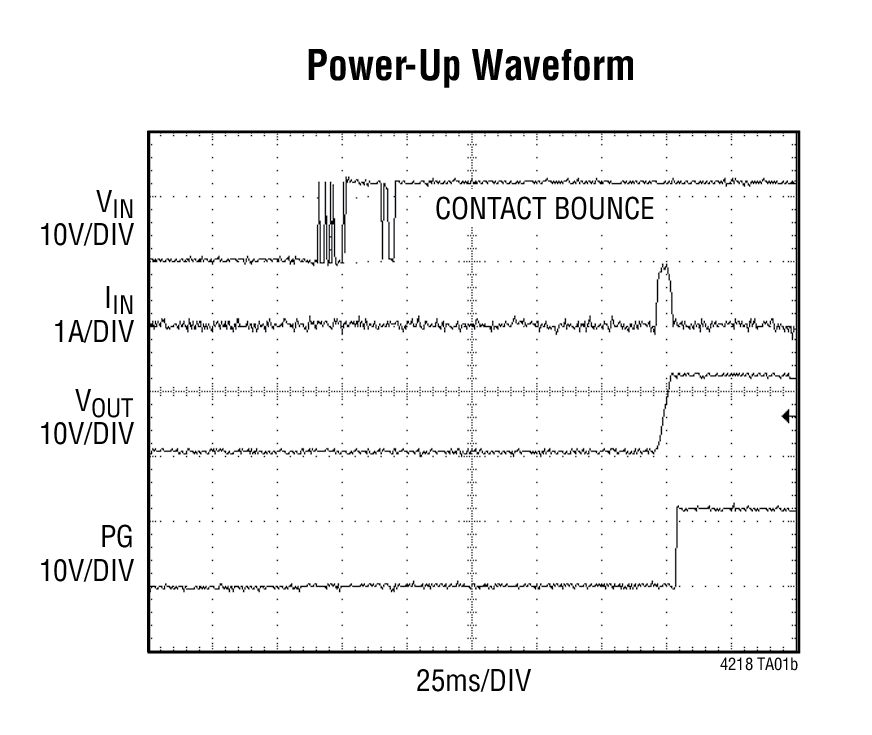

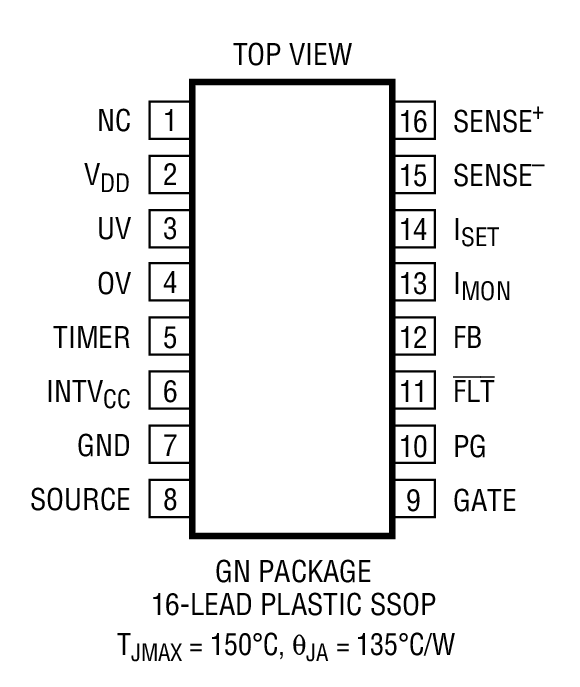

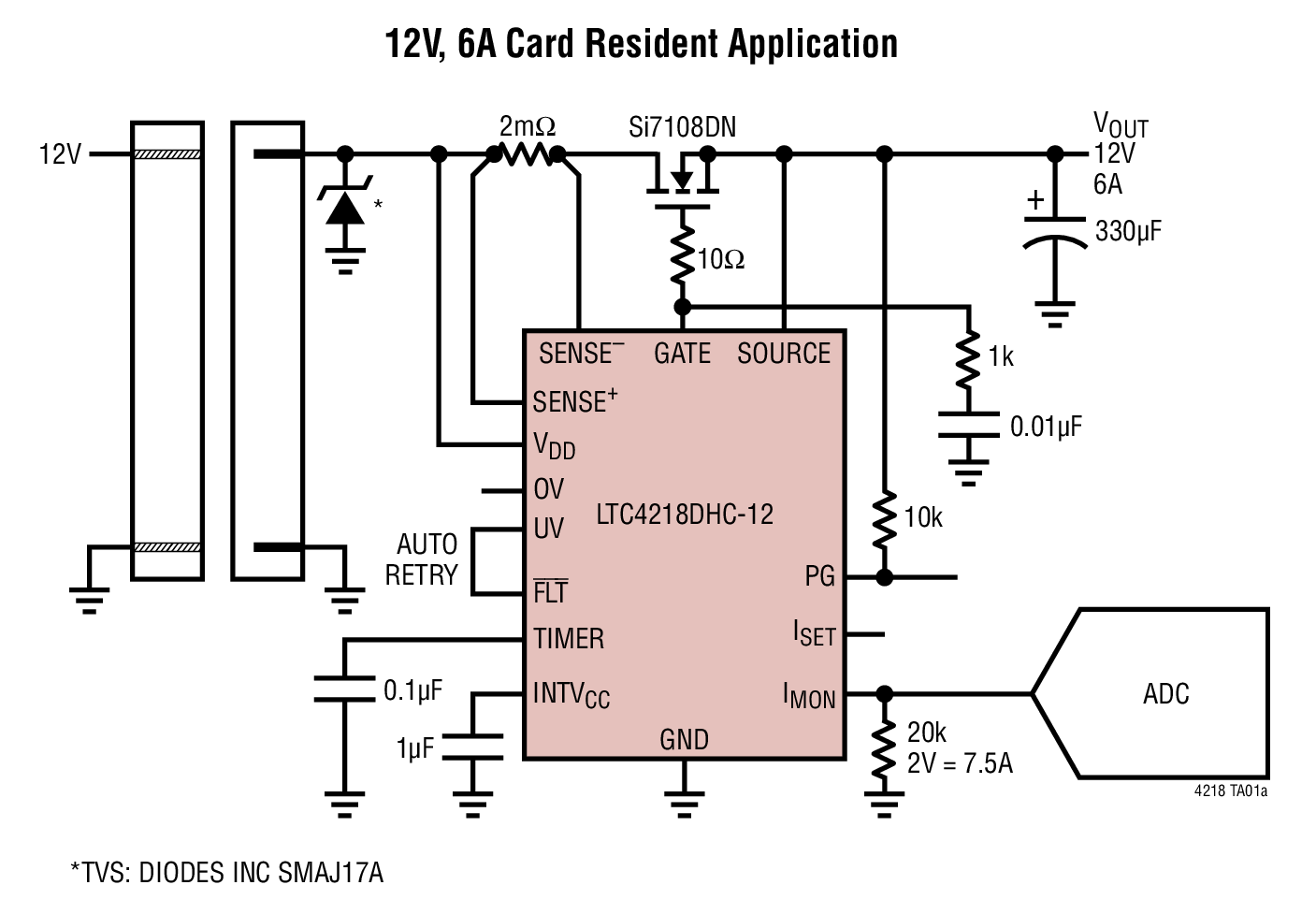

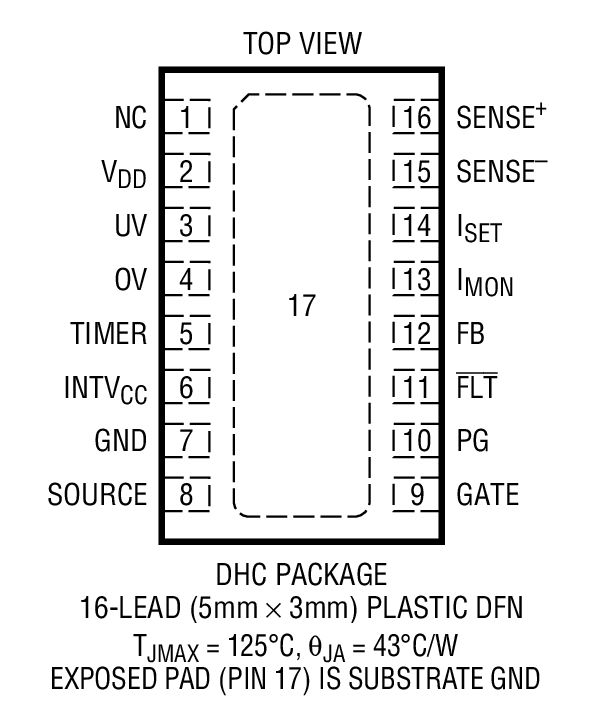

- 16ピンSSOPおよび16ピン5mm×3mm DFNパッケージ
製品概要
LTC4218は、電源の入ったバックプレーンに対し、ボードの安全な挿入/引抜きを可能にするHot Swap™コントローラです。内蔵のハイサイド・スイッチ・ドライバにより、2.9V～26.5Vの電源電圧に対して外付けNチャネルMOSFETのゲートを制御します。専用の12Vバージョン（LTC4218-12）は予め設定された12Vの固定スレッショルドを備え、標準タイプのLTC4218はスレッショルドを調整可能です。
LTC4218は電流フォールドバック制限付きの高精度（5%)電流制限機能を搭載しています。電流制限しきい値は、外部ピンを使用して動的に調整できます。この他に、センス電圧を増幅してグランド基準の電流センスを行う電流モニタ出力を特長としています。また、過電圧モニタ、低電圧モニタ、パワーグッド･モニタも行います。
アプリケーション
- RAIDシステム
- ATCA、AMC、μTCAシステム
- サーバのI/Oカード
- 産業用機器
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R536 Reliability Data3/26/2018
-

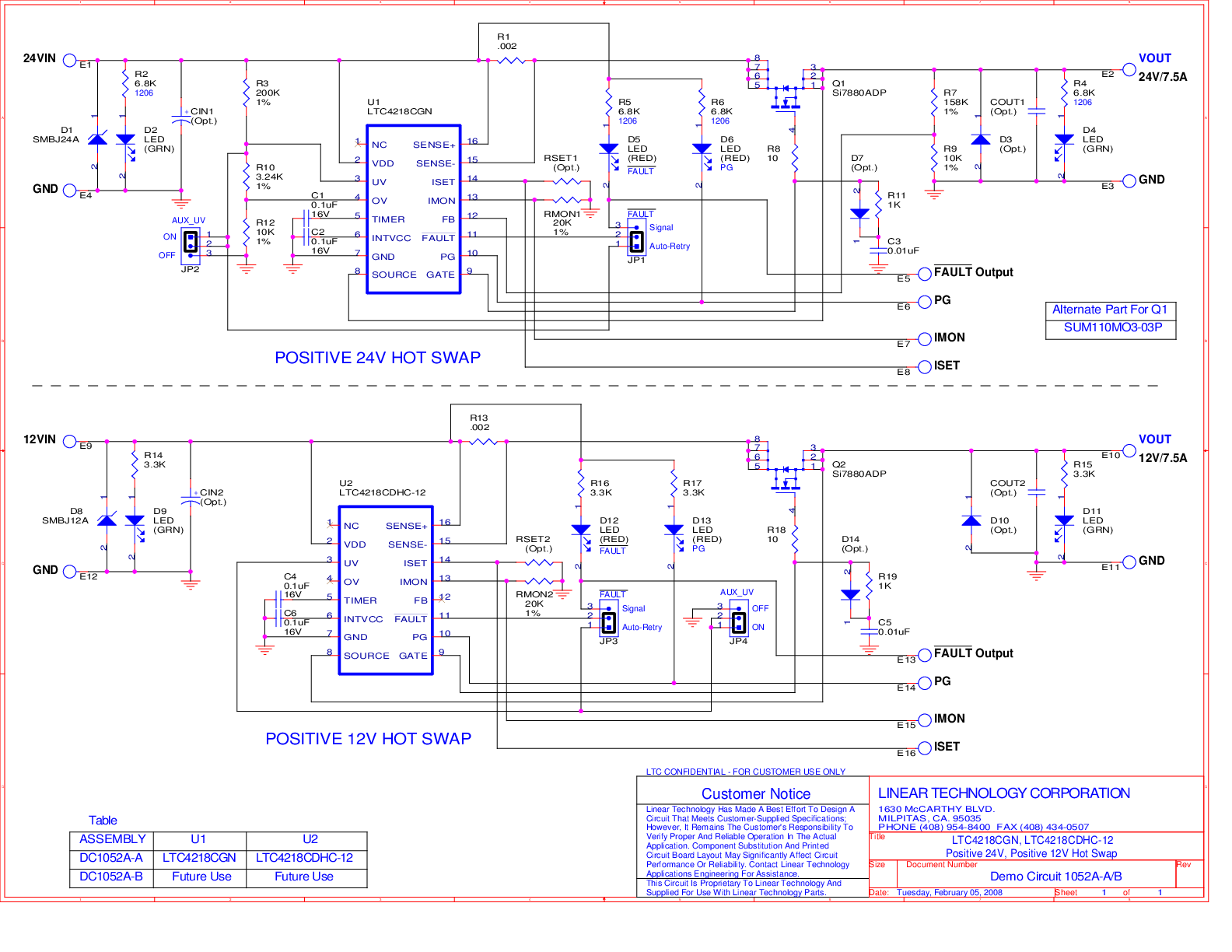

DC1052A - Demo Manual5/21/2013
-
Hot Swap Controllers8/2/2023
-
Power and Thermal Monitoring1/9/2017
-
LTC4218 サーバ・ファーム向けの12V/100A Hot Swap設計3/18/2015
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC4218
LTC4218-12
おすすめ製品
LTC4218 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4218CDHC-12#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4218CDHC-12#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4218CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4218CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4218IDHC-12#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4218IDHC-12#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4218IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4218IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R536 Reliability Data |
