LTC4234

20A保証のSOA Hot Swapコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.90
特長
  • 通電中のバックプレーンへの安全な基板挿入が可能
  • 小さい実装面積
  • RSENSEを含む4mΩのMOSFET
  • 保証された安全動作領域:81W、30ms
  • 広い動作電圧範囲:2.9V~15V
  • 調整可能な11%精度の電流制限
  • 電流および温度のモニタ出力
  • 過熱保護
  • フォルト到達前の調整可能な電流制限タイマ
  • パワーグッド出力およびフォルト出力
  • 調整可能な突入電流制御
  • 2.5%精度の低電圧保護および過電圧保護

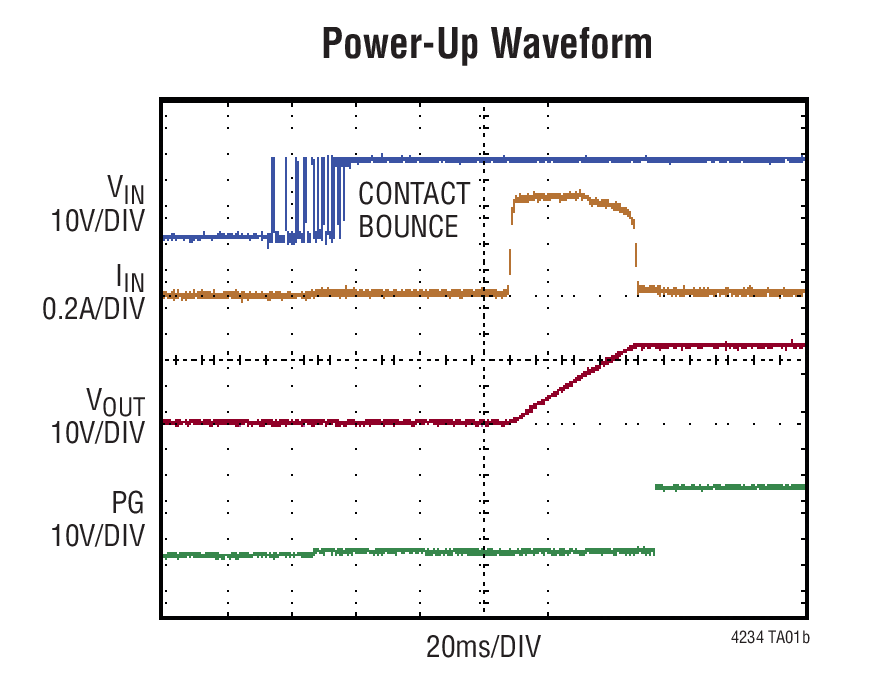

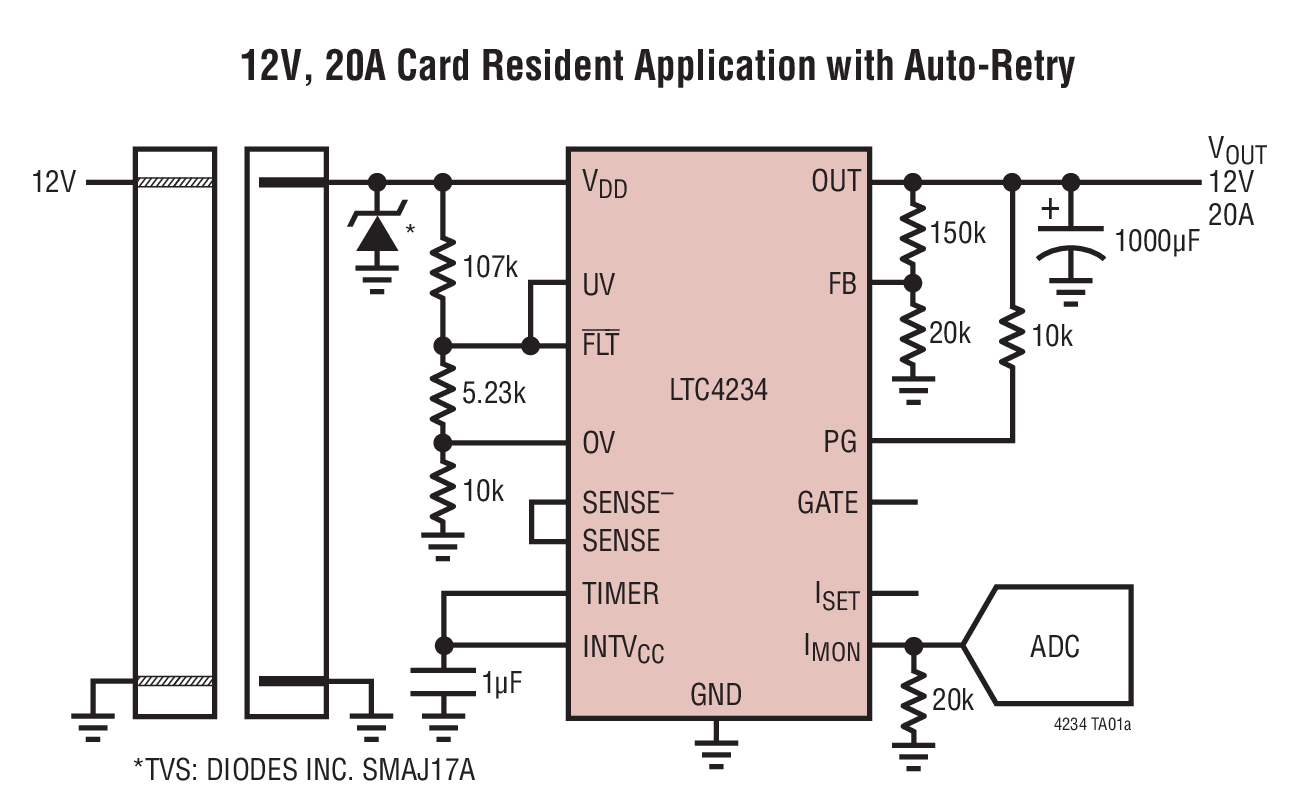

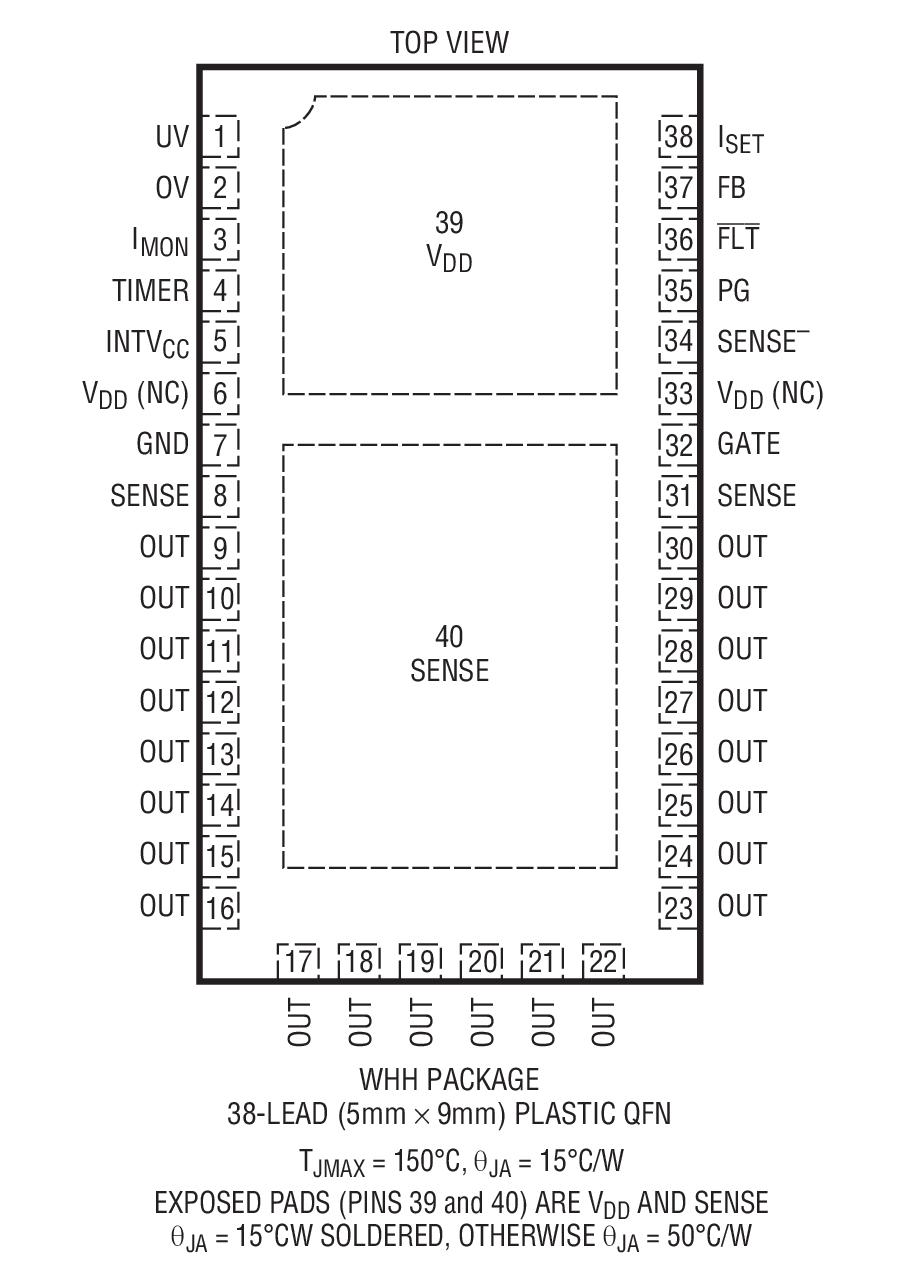

  • 38ピン(5mm × 9mm)QFNパッケージで供給可能
製品概要
show more Icon

LTC4234は、通電状態のバックプレーンに対して基板の安全な挿入および引き抜きを可能にするHot Swapアプリケーション向けの一体化ソリューションです。このデバイスは、Hot Swapコントローラ、パワーMOSFET、および電流検出抵抗を単体のパッケージに集積しており、フォーム・ファクタの小さいアプリケーションを対象にしています。MOSFETの安全動作領域は、Hot Swapアプリケーションでのストレスについて製造時にテストされ保証されます。

LTC4234は、独立した突入電流制御回路と、出力に依存したフォールドバック特性を持つ11%精度の22.5A電流制限回路を内蔵しています。電流制限しきい値は、ISETピンを使用して動的に調整できます。この他の特長としては、検出抵抗の電圧を増幅してグランド基準の電流検出を行う電流モニタ出力やMOSFETの温度モニタ出力があります。熱制限、過電圧、低電圧、パワーグッドの各モニタ回路も内蔵しています。


アプリケーション

  • 高可用性サーバ
  • 半導体ドライブ
  • 産業用機器
  • 240W、12Vシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4234CWHH#PBF
  • HTML
  • HTML
LTC4234CWHH#TRPBF
  • HTML
  • HTML
LTC4234HWHH#PBF
  • HTML
  • HTML
LTC4234HWHH#TRPBF
  • HTML
  • HTML
LTC4234IWHH#PBF
  • HTML
  • HTML
LTC4234IWHH#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2116A-A

LTC4234 Demo Board | 20A Guaranteed SOA Hot Swap Controller

zoom

DC2116A-A

LTC4234 Demo Board | 20A Guaranteed SOA Hot Swap Controller

LTC4234 Demo Board | 20A Guaranteed SOA Hot Swap Controller

製品の詳細

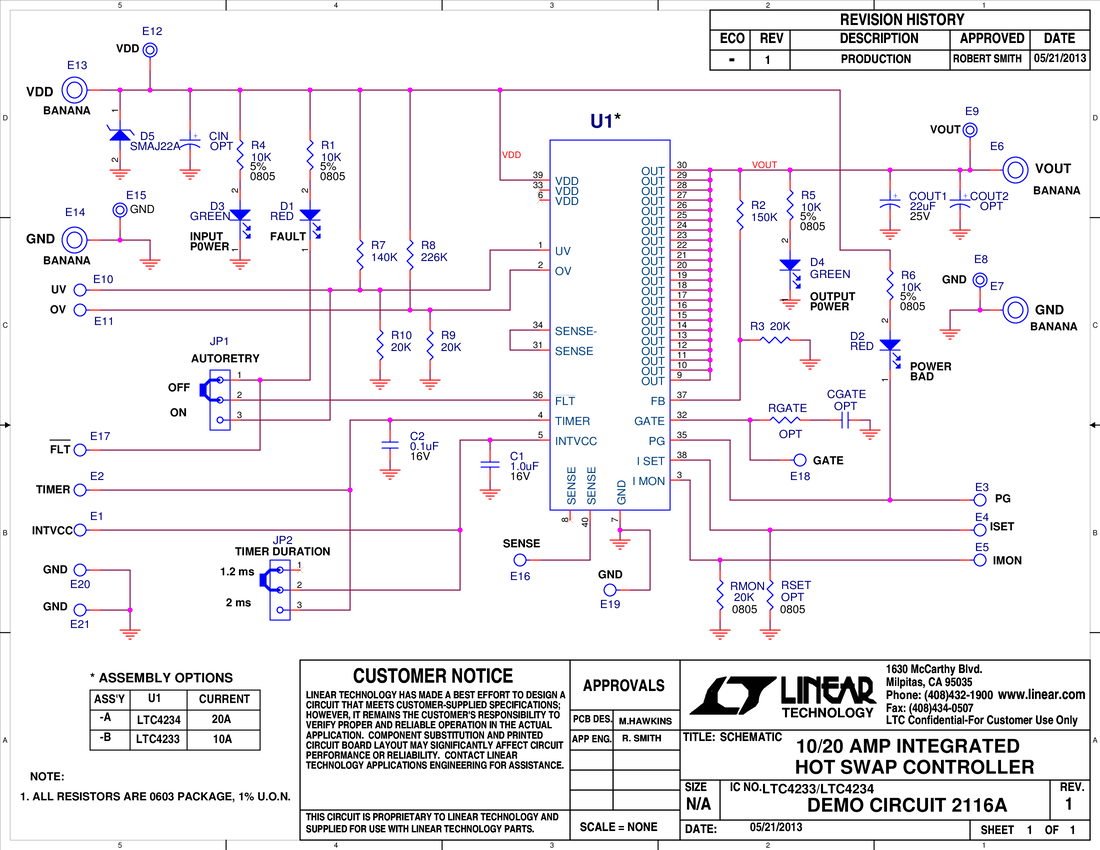

Demonstration circuit 2116A features the LTC4233/LTC4234 10A/20A Guaranteed SOA Hot Swap Controllers. The LTC4233 and LTC4234 are ideally suited for compact power distribution control in 2.9V to 15V applications for hot board insertion protection, high side power switching, and electronic circuit breaker functions.

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
