製品概要

機能と利点

  • 通電中のバックプレーンへの安全な基板挿入が可能
  • 小さい実装面積
  • RSENSEを含む10mΩのMOSFET
  • 41W、30msで保証される安全動作領域
  • 広い動作電圧範囲:2.9V~15V
  • 調整可能な11%精度の電流制限
  • 電流および温度のモニタ出力
  • 過熱保護
  • フォルト到達前の調整可能な電流制限タイマ
  • パワーグッド出力およびフォルト出力
  • 調整可能な突入電流制御
  • 2.5%精度の低電圧保護および過電圧保護
  • 5mm × 9mmの38ピンQFNパッケージで供給
  • LTC4234とピン互換

製品概要

LTC4233は、通電状態のバックプレーンに対して基板の安全な挿入および引き抜きを可能にするHot Swapアプリケーション向けの一体化ソリューションです。このデバイスは、Hot Swapコントローラ、パワーMOSFET、および電流検出抵抗を1個のパッケージに集積しており、フォーム・ファクタの小さいアプリケーションを対象にしています。MOSFETの安全動作領域は、Hot Swapアプリケーションでのストレスについて製造時にテストされ保証されます。

LTC4233は、独立した突入電流制御回路と、出力に依存したフォールドバック特性を持つ11%精度の11.2A電流制限回路を内蔵しています。電流制限しきい値は、ISETピンを使用して動的に調整できます。この他の特長としては、検出抵抗の電圧を増幅してグランド基準の電流検出を行う電流モニタ出力やMOSFETの温度モニタ出力があります。熱制限、過電圧、低電圧、パワーグッドの各モニタ回路も内蔵しています。20Aのピン互換バージョンについては、LTC4234を参照してください。


アプリケーション

  • 高可用性サーバ
  • 半導体ドライブ
  • 産業用機器
  • ネットワーク・ルータおよびスイッチ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

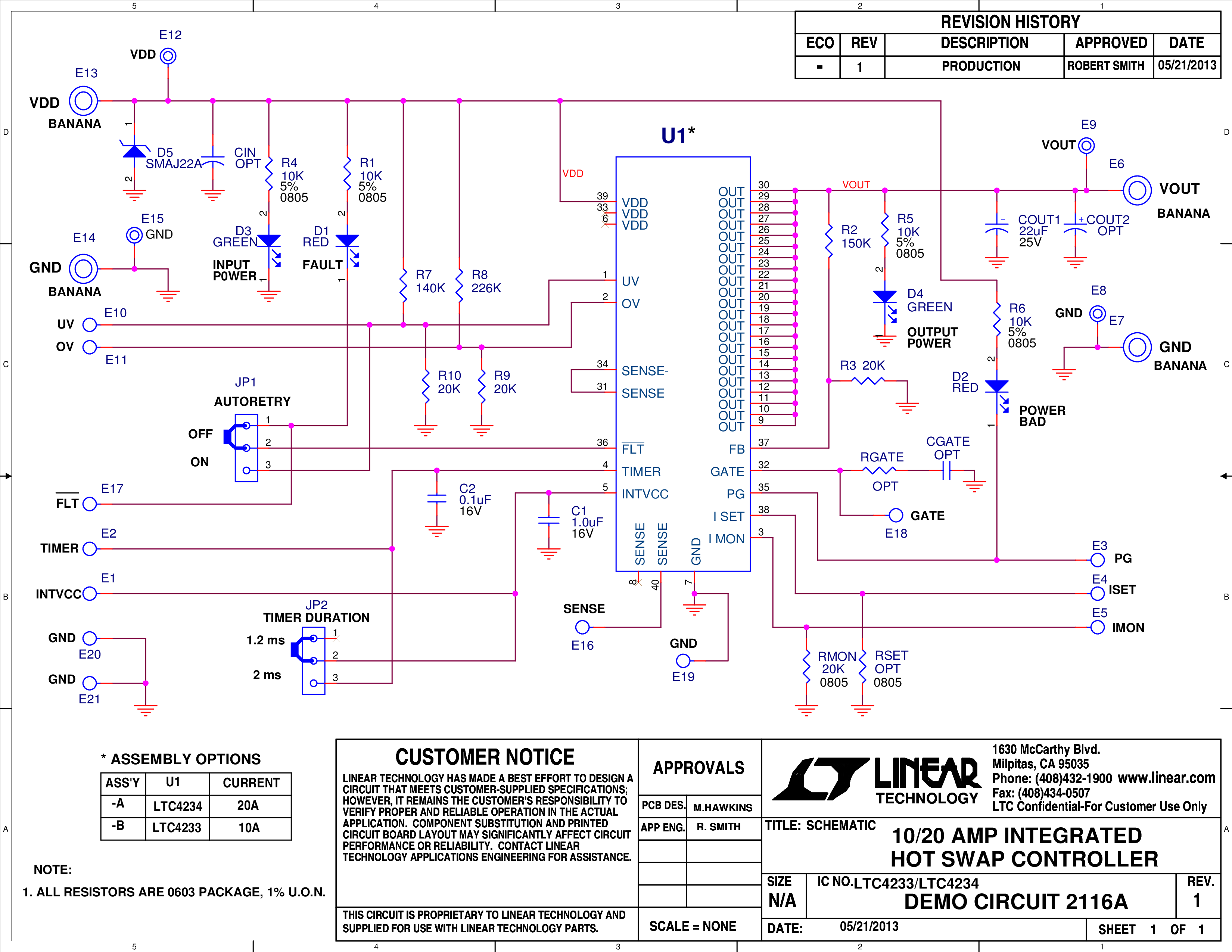

評価キット (1)
