製品概要

機能と利点

  • 小さい実装面積
  • 33mΩのMOSFETとセンス抵抗を内蔵
  • 広い動作電圧範囲:2.9V~15V
  • 調整可能な10%精度の電流制限
  • 電流および温度モニタ出力
  • 過熱保護
  • フォールト通知前の電流制限時間をタイマで調整可能
  • パワーグッドおよびフォールト出力
  • 調整可能な突入電流制御
  • 2%精度の低電圧および過電圧保護
  • 16ピン5mm × 3mm DFNパッケージ

製品概要

LTC4232は、電源の入ったバックプレーンでの安全なボードの挿入/引抜きを可能にする、Hot Swapアプリケーション向けの集積化されたソリューションです。このデバイスはHot Swapコントローラ、パワーMOSFET、電流センス抵抗を1個のパッケージに搭載するので、フォームファクタの小さいアプリケーションに適しています。

LTC4232は独立した突入電流制限機能と、フォールドバック電流制限付きの10%精度5A電流制限機能を備えています。電流制限しきい値は外部ピンを使用して動的に調整可能です。この他の特長として、グランド基準の電流検出を行うためにセンス抵抗の電圧を増幅する電流モニタ出力やMOSFET温度モニタ出力があります。また、熱制限、過電圧モニタ、低電圧モニタ、パワーグッド・モニタも行います。


アプリケーション

  • RAIDシステム
  • サーバI/Oカード
  • 産業用機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

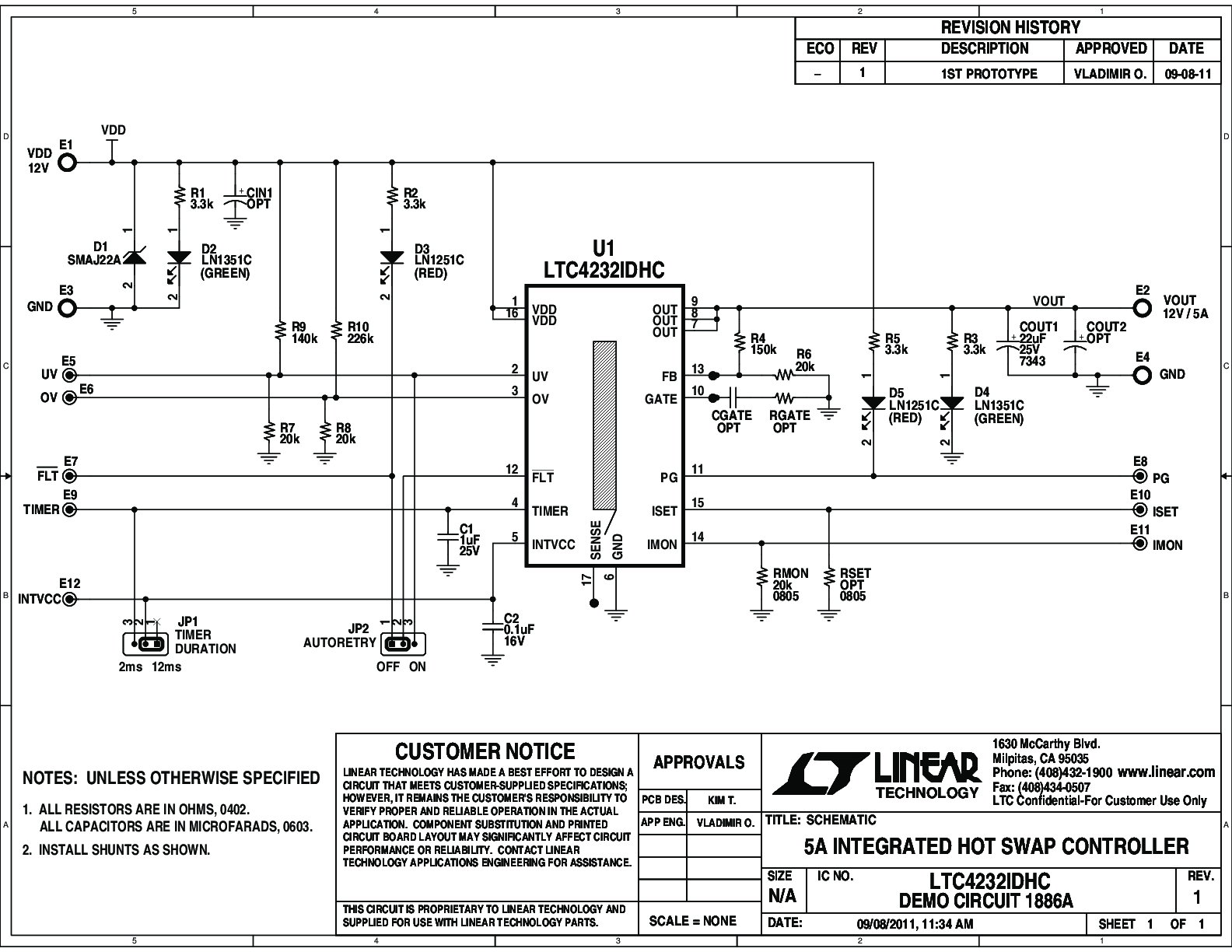

評価キット (1)
