製品概要
機能と利点
- 短いターンオン遅延時間：16ms
- 小さい実装面積
- MOSFET + RSENSE：33mΩ
- 広い動作電圧範囲：2.9V～15V
- 調整可能な10%精度の電流制限
- 電流および温度のモニタ出力
- 過熱保護
- フォルト到達前の調整可能な電流制限タイマ
- パワーグッド出力およびフォルト出力
- 調整可能な突入電流制御
- 2%精度の低電圧保護および過電圧保護
- 5mm × 3mmの16ピンDFNパッケージで供給
製品概要
LTC4232-1は、通電状態のバックプレーンに対して基板の安全な挿入および引き抜きを可能にするHot Swap™アプリケーション向けの一体化ソリューションです。このデバイスは、Hot Swapコントローラ、パワーMOSFET、および電流検出抵抗を単体のパッケージに集積しており、フォーム・ファクタの小さいアプリケーションを対象にしています。
LTC4232-1は、独立した突入電流制御回路と、フォールドバック電流制限特性を持つ10%精度の5A電流制限回路を内蔵しています。電流制限しきい値は、外部ピンを使用して動的に調整できます。この他の特長としては、検出抵抗の電圧を増幅してグランド基準の電流検出を行う電流モニタ出力やMOSFETの温度モニタ出力があります。熱制限、過電圧、低電圧、パワーグッドの各モニタ回路も内蔵しています。
PCI Express準拠のLTC4232-1では、デバウンスの遅延時間を短く（16ms）して、GATEのランプ・レートを外部から制御することにより、LTC4232より起動を高速にすることができます。
アプリケーション
- RAIDシステム
- サーバのI/Oカード
- PCI Expressシステム
- 産業用機器
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R536 Reliability Data3/26/2018
-

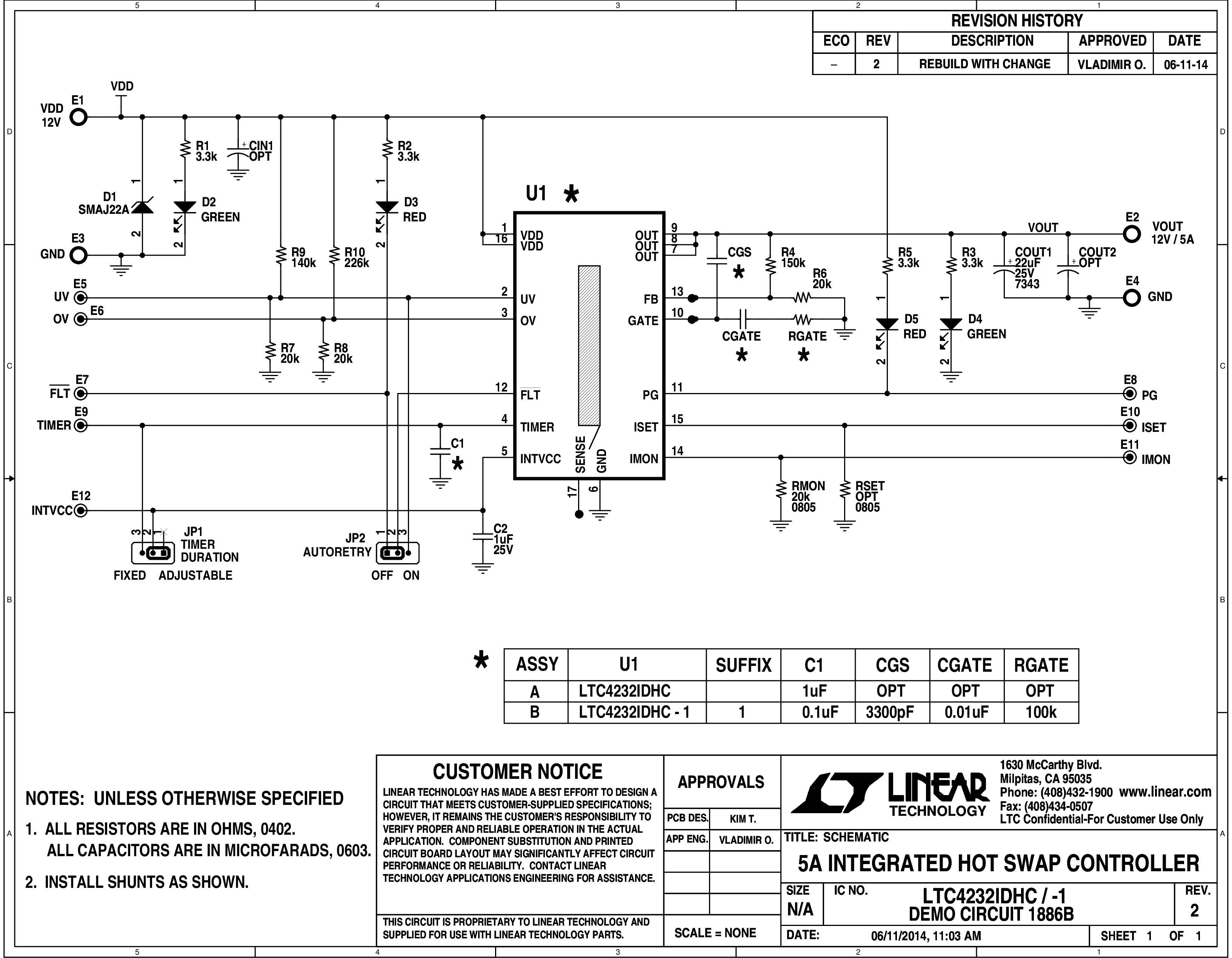

DC1886B - Demo Manual10/13/2014
-
Hot Swap Controllers8/2/2023
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC4232
LTC4232-1
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4232CDHC-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4232CDHC-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4232IDHC-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4232IDHC-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R536 Reliability Data |
