ADP1614

新規設計に推奨

DC/DCスイッチング･コンバータ、650KHz / 1.3MHz、4A、ステップ・アップ、PWM

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$1.22
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 調整可能な電流リミット：最大4Aまで
  • 入力電圧範囲：2.5V～5.5V
  • 固定スイッチング周波数オプション：650kHzまたは1.3MHz
  • 可変出力電圧は最大20Vまで
  • 調整可能なソフト・スタート機能
  • 低電圧ロックアウト機能
  • サーマル・シャットダウン機能内蔵
  • 3mm×3mm、10ピンLFCSPパッケージ
  • ADIsimPower™設計ツールによってサポート可能

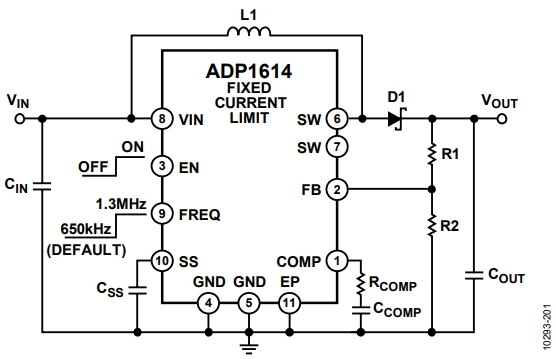

ADP1614
DC/DCスイッチング･コンバータ、650KHz / 1.3MHz、4A、ステップ・アップ、PWM

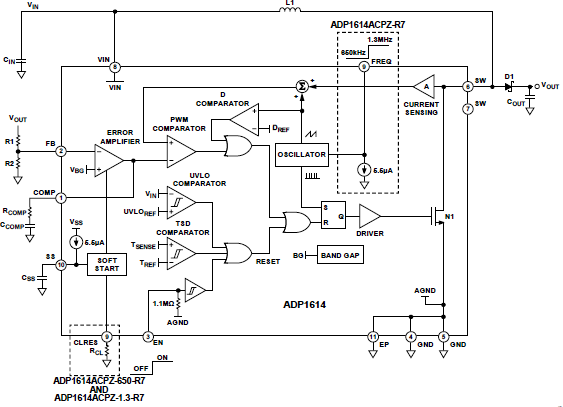

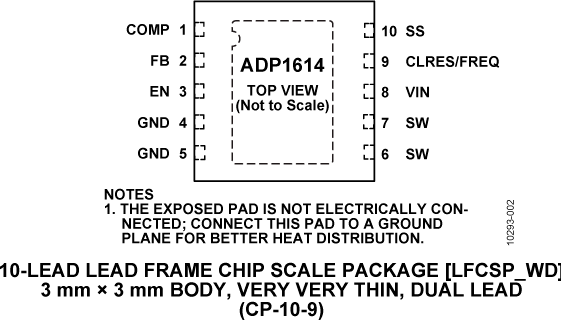

ADP1614 Functional Block Diagram ADP1614 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADP1614
  • ADP1614-1.3
  • ADP1614-650

ADP161x SEPIC-Cuk Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ツールを開く

ADP161x Coupled-SEPIC Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ツールを開く

ADP161x Boost Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

EVAL-ADP1614

ADP1614 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • 2.5 V to 5.5 V input voltage range
  • 650 kHz or 1.3 MHz fixed frequency options
  • Adjustable current limit up to 4 A
  • Output voltage
    5 V for ADP1614-650-EVALZ
    15 V for ADP1614-1.3-EVALZ
  • Jumper for enable/shutdown control
  • Components optimized for the indicated output voltages

製品詳細

The ADP1614 evaluation board is a complete step-up, dc-to-dc switching converter application with components selected to allow operation over the full range of input and load conditions for the 5 V (ADP1614-650-EVALZ) and 15 V (ADP1614-1.3-EVALZ) output voltages. The boost switching frequency is fixed to either 650 kHz (ADP1614-650-EVALZ) or 1.3 MHz (ADP1614-1.3- EVALZ). The evaluation boards can be adjusted for different output voltages by changing the feedback resistors, R1 and R2. To ensure stable operation, external components L1, RCL, COUT, RCOMP, and CCOMP may also need to be recalculated and adjusted when the output voltage is changed.

The ADP1614 evaluation board operates in current mode, pulsewidth modulation (PWM) with up to 94% efficiency. The current mode PWM architecture allows for excellent transient response, easy noise filtering, and the use of small, cost-saving external inductors and capacitors. Other key features include a 47 nF soft start capacitor, undervoltage lockout (UVLO), thermal shutdown (TSD), and jumper selected enable. The evaluation board demonstrates the operation and performance of the ADP1614.

This user guide includes I/O descriptions, setup instructions, the schematic, and the PCB layout drawings for the ADP1614 step-up converter evaluation board.

Complete specifications for the ADP1614 are available in the ADP1614 data sheet and should be consulted in conjunction with this document when using the evaluation board.
EVAL-ADP1614
ADP1614 Evaluation Board

リファレンス・デザイン

CN-0393 Simplified Schematic Diagram
CN-0393 Simplified Schematic Diagram
Photograph of EVAL-CN0393-FMCZ Board
CN0393 Circuits from the Lab®

バンク絶縁型 2 チャンネル 16 ビット 500 kSPS同時サンプリングを特長とする集積化されたデータ・アクイジション・サブシステム ※Rev.0を翻訳したものです。最新版は英語資料ご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • 2 チャンネル、16 ビット 500 kSPS 同時サンプリング
  • バンク絶縁型
  • フル機能のデータ・アクイジション・システム
CN0393
バンク絶縁型 2 チャンネル 16 ビット 500 kSPS同時サンプリングを特長とする集積化されたデータ・アクイジション・サブシステム ※Rev.0を翻訳したものです。最新版は英語資料ご覧ください。
CN-0393 Simplified Schematic Diagram
Photograph of EVAL-CN0393-FMCZ Board
