AD8251

iCMOS®計装アンプ、10MHz、20V/µs、ゲイン設定可能(G=1、2、4、8)

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$5.90
特長
  • 小型パッケージ:10ピンMSOP
  • ゲイン設定可能:1, 2, 4, 8
  • 広い電源電圧範囲:±5~±15V
  • 優れたDC性能
    高CMRR:最小98dB、G=8
    低ゲイン・ドリフト:最大10ppm/℃
    低オフセット・ドリフト:最大1.8µV/℃、G=8
  • 高速セトリング時間:0.001%までで最大785ns
  • 高スルーレート:最小20V/µs
  • 低歪み:1kHzでTHD=-110dB、振幅10V
  • 周波数全域で高CMRR:50kHzまで最小80dB
  • 低消費電力:4mA
製品概要
show more Icon

AD8251は、GΩ入力インピーダンス、低出力ノイズ、低歪みの特性を持つデジタル・プログラマブル・ゲイン計装アンプ(PGIA)であるため、センサとのインターフェースや高速サンプリング・レートのA/Dコンバータ(ADC)の駆動に最適です。このデバイスは、10MHzの広帯域幅、-110dBの低THD、785ns(max)の高速セトリング時間(0.001%)を持っています。オフセット・ドリフトおよびゲイン・ドリフトは、G=8でそれぞれ1.8μV/℃および10ppm/℃です。本製品は広い入力同相電圧範囲だけではなく、DCから50kHzまで80dB(G=1)という優れたCMRR(同相ノイズ除去)性能も持っています。高精度のDC性能と高速機能の組み合わせにより、データ・アクイジション向けの最適な選択肢になっています。また、このモノリシック・ソリューションは、設計および製造を簡化し、内部抵抗と内部アンプとの高い整合性を維持することにより計測性能を向上させます。

AD8251のユーザ・インターフェースはパラレル・ポートから構成されており、ユーザは2種類の方法でゲインを設定することができます(図1の機能ブロック図を参照)。バスを介して送信される2ビット・ワードは、WR入力を使ってラッチできます。また、トランスペアレント・ゲイン・モードを使用して、ゲイン・ポートのロジック・レベルの状態でゲインを決めることもできます。

AD8251は10ピンMSOPパッケージを採用しており、-40~+85℃の温度範囲で仕様が規定されています。本製品は、サイズや集積度が重視されるアプリケーションの優れたソリューションとなります。

アプリケーション

  • データ・アクイジション
  • バイオメディカル分析
  • テストおよび計測

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$5.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8251ARMZ
  • HTML
  • HTML
AD8251ARMZ-R7
  • HTML
  • HTML
AD8251ARMZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

AD8251ARMZ

製造中

AD8251ARMZ-R7

製造中

AD8251ARMZ-RL

製造中

11 16, 2009

- 06_0157

Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland

AD8251ARMZ

製造中

AD8251ARMZ-R7

製造中

9 11, 2009

- 09_0146

Die revision of the AD8250, AD8251 and the AD8253 to include Polyimide coating

AD8251ARMZ

製造中

AD8251ARMZ-R7

製造中

AD8251ARMZ-RL

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

AD8251ARMZ

製造中

AD8251ARMZ-R7

製造中

AD8251ARMZ-RL

製造中

11 16, 2009

- 06_0157

arrow down

Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland

AD8251ARMZ

製造中

AD8251ARMZ-R7

製造中

9 11, 2009

- 09_0146

arrow down

Die revision of the AD8250, AD8251 and the AD8253 to include Polyimide coating

AD8251ARMZ

製造中

AD8251ARMZ-R7

製造中

AD8251ARMZ-RL

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

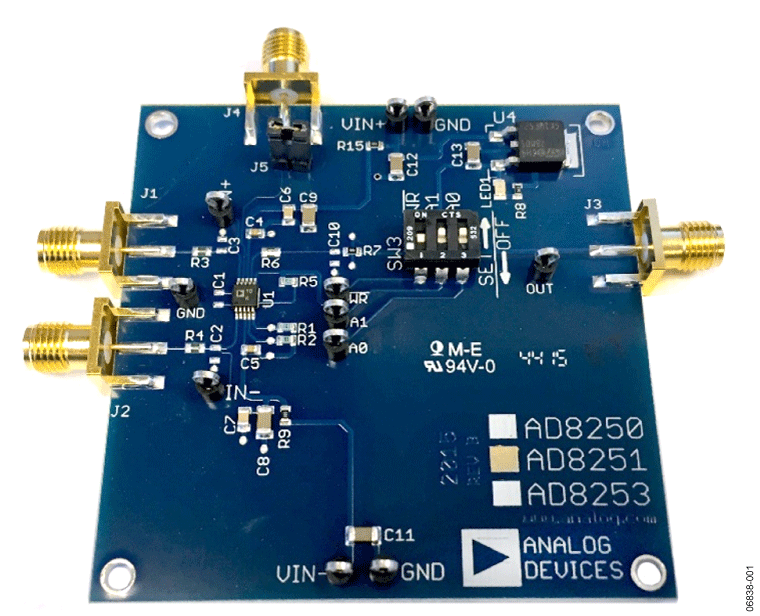

EVAL-AD8251

AD8251 Evaluation Board

zoom

EVAL-AD8251

AD8251 Evaluation Board

AD8251 Evaluation Board

機能と利点

  • Does not require software to operate
  • Runs from dual supply (±7 to ±15 V)
  • Gain selection through DIP switches
  • Numerous test points for external stimulus
  • Signal paths use SMA connectors

製品の詳細

The AD8251-EVALZ user guide details how the AD8251- EVALZ evaluation board evaluates the AD8251. The user guide outlines the basic connections required to evaluate the AD8251 and describes the switch settings available to obtain desired outputs.

Many configuration options are available on the AD8251- EVALZ evaluation board that allow additional input filtering and output filtering if there is a noisy environment. The logic control is covered with an on-board 5.0 V regulator and a dual in-line package (DIP) switch. However, these logic signals can be overridden and clipped on by way of the on-board test points if the DIP switch has each position set to open.

reference details image

EVAL-ADMX2001

高性能・高精度のインピーダンス・アナライザ測定モジュール

zoom

EVAL-ADMX2001

高性能・高精度のインピーダンス・アナライザ測定モジュール

高性能・高精度のインピーダンス・アナライザ測定モジュール

機能と利点

  • 複素インピーダンスの測定
    • DC、0.2Hz~10MHz
  • 基本相対精度:0.05%
  • 広い測定範囲
    • 抵抗:100μΩ~20MΩ
    • 容量:100aF~160F
    • インダクタンス:1nH~1600H
  • プログラマブル・テスト信号
    • 16ビット振幅調整:2.25Vpkまで
    • 周波数分解能:0.2Hz
    • 16ビットDCバイアス設定:±2.5Vまで
  • DC抵抗測定
  • 18種類のインピーダンス測定フォーマット(C、R、L、Z、およびY用)
  • 自動化されたマルチポイント・スイープとパラメトリック・スイープ
  • 校正およびフィクスチャ補償機能
    • 測定のトレーサビリティを確保する自動校正ルーチン
    • 不揮発性メモリに校正係数を保存
    • 補償によりフィクスチャの寄生素子による影響を排除

評価用ソリューションを構成するには両方のボードを購入する必要があります。

  • ADMX2001B
  • EVAL-ADMX2001EBZ

製品の詳細

ADMX2001はインピーダンス測定システムの開発を容易にする測定モジュールで、既存のテスト・プラットフォームの能力を強化するために使用することもできます。ADMX2001は高性能のミックスド・シグナル・アルゴリズムと処理アルゴリズムを使用して、わずか0.1fFの容量変化と最大20MΩの抵抗値を測定することができます。半導体デバイス、電子部品、およびセンサーのテストでは、このような測定が必要になることが少なくありません。更にADMX2001では、抵抗、容量、およびインダクタンスの並列および直列の組み合わせを含めて、完全に校正済みの複素インピーダンスやアドミッタンスの測定結果を、組込みの測定アルゴリズムにより様々なフォーマットで提供することができます。

アプリケーション

  • 自動試験装置
  • 半導体の特性評価
  • ウェハ受け入れテスト
  • インピーダンス分光分析
  • インピーダンス回路の分析
  • バッテリ・テスト

ツールおよびシミュレーション 3

リファレンス・デザイン 3

CN-0393 Simplified Schematic Diagram

バンク絶縁型 2 チャンネル 16 ビット 500 kSPS同時サンプリングを特長とする集積化されたデータ・アクイジション・サブシステム ※Rev.0を翻訳したものです。最新版は英語資料ご覧ください。

zoomopens a dialog

CN0393

バンク絶縁型 2 チャンネル 16 ビット 500 kSPS同時サンプリングを特長とする集積化されたデータ・アクイジション・サブシステム ※Rev.0を翻訳したものです。最新版は英語資料ご覧ください。

CN0393

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
バンク絶縁型 2 チャンネル 16 ビット 500 kSPS同時サンプリングを特長とする集積化されたデータ・アクイジション・サブシステム ※Rev.0を翻訳したものです。最新版は英語資料ご覧ください。

機能と利点

  • 2 チャンネル、16 ビット 500 kSPS 同時サンプリング
  • バンク絶縁型
  • フル機能のデータ・アクイジション・システム
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

3.3 M

ビデオ

Thumbnail Image

2017-01-26

02:28

Reducing Challenges in the Precision Conversion Design Cycle

Isolated Multichannel Data Acquisition Simplified Circuit

工業用シングル・エンドおよび差動信号対応 PGIA 付き 絶縁型マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0385

工業用シングル・エンドおよび差動信号対応 PGIA 付き 絶縁型マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0385

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
工業用シングル・エンドおよび差動信号対応 PGIA 付き 絶縁型マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 絶縁型マルチチャンネル・データ・アクイジション・システム
  • 標準的な工業用信号レベルに適合
  • 18 ビット、 2MSPS 変換
  • 750kHz チャンネル・スイッチング・レート
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

1.53 M

Multichannel Data Acquisition Simplified Circuit

Low Power, Multichannel Data Acquisition System with PGIA for Single-Ended and Differential Industrial-Level Signals

zoomopens a dialog

CN0345

Low Power, Multichannel Data Acquisition System with PGIA for Single-Ended and Differential Industrial-Level Signals

CN0345

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Low Power, Multichannel Data Acquisition System with PGIA for Single-Ended and Differential Industrial-Level Signals

機能と利点

  • 18-Bit 8-Channel Data Acquisition System
  • Single-ended and differential industrial signal levels
  • 750 kSPS per channel switching rate
  • 240mW at maximum sampling rate
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

1.61 M
