製品概要
機能と利点
- 高性能
- 真の差動アナログ入力範囲：±VREF
- 0V～VREF （VREFは2.5V～5V）
- ADA4941-1またはADA4940-1で容易に駆動可能
- スループット：1MSPS
- ゼロ遅延アーキテクチャ
- ノー・ミス・コードの18ビット分解能
- INL：±1LSB（代表値）±2LSB（最大値）
- ダイナミック・レンジ：99dB、VREF = 5V
- S/N比：98dB（fIN = 1kHz、VREF = 5V）
- THD：−119dB（fIN = 1kHz、VREF = 5V）
- SINAD：97dB（fIN = 1kHz、VREF = 5V）
- 真の差動アナログ入力範囲：±VREF
- 低消費電力
- 1.8V、2.5V、3V、5Vのロジック・インターフェースで2.5Vの単電源動作
- 4mW＠1MSPS（VDDのみ）
- 7mW＠1MSPS（合計）
- 70µW＠10kSPS
- 独自のシリアル・インターフェース
- SPI/QSPI™/ MICROWIRE™/DSP互換
- 複数ADCのデイジーチェーン接続機能とビジー・インジケータ機能
- 10ピンMSOPおよび10ピン3mm × 3mm LFCSP
- 広い動作温度範囲：−40°C～+85°C
製品概要
AD7982は、単電源（VDD）で動作する18ビットの逐次比較型A/Dコンバータ（ADC）です。低消費電力の高速18ビット・サンプリングADCと汎用シリアル・インターフェース・ポートを内蔵しています。CNVの立上りエッジで、IN＋ピンとIN－ピンとの間の電圧差をサンプリングします。この2つの入力ピンの電圧は、一般に0V～VREFの範囲で互いに逆の位相に振れます。リファレンス電圧（REF）は外部から供給しますが、電源電圧（VDD）とは無関係に設定できます。消費電力はスループットに直線的に比例します。
SPI互換のシリアル・インターフェースは、SDI入力を使用して、1本の3線式バスで複数のADCをデイジーチェーン接続することも可能です。オプションのBUSYインジケータも利用できます。1.8V、2.5V、3V、5Vロジックとの互換性があり、VIO電源を別途用意して使用します。
AD7982は、10ピンMSOPまたは10ピンQFN（LFCSP）を採用し、－40～＋85℃の動作温度範囲で動作するよう仕様が規定されています。
アプリケーション
- ATE（自動試験装置）
- データ・アクイジション・システム
- 医療用計測器
- マシン・オートメーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
AD7982 Results8/28/2019
-
The Data Conversion Handbook, 20051/2/2005
-
FAQ7/26/2017
-
SAR ADC & Driver Quick-Match Guide9/13/2013
-
Noise Analysis of Precision Data Acquisition Signal Chain9/1/2017
-
ADC 入力の保護4/1/2017
-
新世代のSAR ADCを適用した シグナル・チェーンの設計、 高精度データ・アクイジションの課題を解消12/1/2016 アナログ・ダイアログ
-
SAR ADCの様々なアナログ入力アーキテクチャに関する検討1/1/2016
-
Low Power Precision Data Acquisition Signal Chain for Space Constrained Applications8/1/2015
-
Low Power Precision Data Acquisition Signal Chain For Space Constrained Applications8/1/2015
-
産業用データ・アクイジション・システムの設計を簡素化する完全なセンサーtoビット・ソリューション4/1/2013 アナログ・ダイアログ
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
-

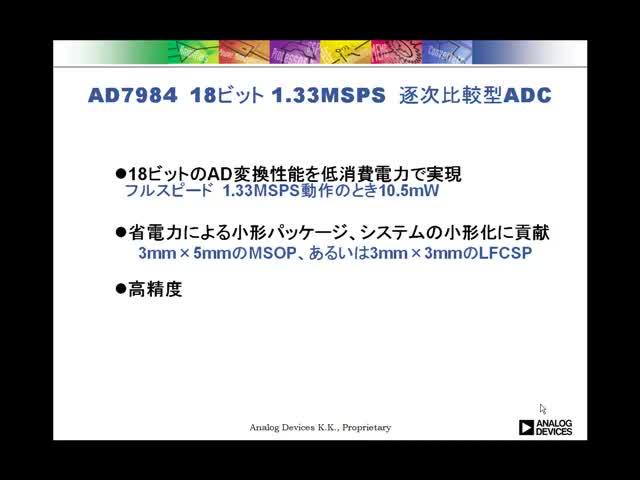

AD7982 / AD7984 概要と特長11/28/2018
ツールおよびシミュレーション
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
リファレンス・デザイン (3)
おすすめ製品
AD7982 コンパニオン製品
推奨 Digital Isolators
- For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
- For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.
- For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
- For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
推奨 External Voltage References
推奨 Driver Amplifiers
- For precision, low power, low distortion applications: ADA4841-1, ADA4940-1, ADA4941-1.
- For low frequency, precision, low bias current applications: ADA4627-1, ADA4610-2, AD8476.
- For high frequency, low noise, low distortion applications: ADA4897-1, AD8021.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD7982BCPZ-RL | 材料宣誓書（MD） | 信頼性データ | 10-Lead LFCSP (3mm x 3mm) | |
| AD7982BCPZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 10-Lead LFCSP (3mm x 3mm) | |
| AD7982BRMZ | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| AD7982BRMZRL7 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| ウェハ・ファブリケーション・データ |
