製品概要

機能と利点

  • 低オフセット電圧
    • Bグレード：0.4 mV（max）
    • Aグレード：1 mV（max）
  • 低オフセット電圧ドリフト
    • Bグレード：2 μV/°C（max）
    • Aグレード：8 μV/°C（max）（SOIC、MSOP、LFCSPパッケージ）
  • 低入力バイアス電流：5 pA（typ）
  • 両電源動作：±5 V～±15 V
  • 低電圧ノイズ：0.45 µV p-p @ 0.1 Hz ～ 10 Hz
  • 電圧ノイズ密度：7.30 nV/√Hz @ f = 1 kHz
  • 低総合高調波歪み（THD + N）：±0.00025%
  • 位相反転なし
  • レールtoレール出力
  • ユニティ・ゲインで安定動作
  • 長期オフセット電圧ドリフト（10,000 時間）：5µV（typ）
  • 温度ヒステリシス：8µV（typ）

製品概要

ADA4610-1/ADA4610-2/ADA4610-4は、低オフセット電圧、低入力バイアス電流、低入力電圧ノイズ、低入力電流ノイズでレールtoレール出力の高精度JFETアンプです。ADA4610-1はシングル、ADA4610-2はデュアル、ADA4610-4はクワッドのオペアンプです。

低オフセット、低ノイズ、非常に低い入力バイアス電流の組み合わせにより、このアンプは、特に高インピーダンス・センサーの増幅およびシャントを使う高精度電流計測に最適です。DC精度、低ノイズおよび高速セトリング時間の組み合わせにより、ADA4610-1/ADA4610-2/ADA4610-4は医療機器、電子計測機器、自動テスト装置において高精度が得られます。多くの競合アンプと異なり、ADA4610-1/ADA4610-2/ADA4610-4は非常に大きな容量負荷でも高速なセトリング性能を維持します。多くの旧型JFETアンプとは異なり、ADA4610-1/ADA4610-2/ADA4610-4は、入力電圧が最大コモンモード電圧範囲を超えても、出力位相反転は発生しません。

容量性負荷での高速スルーレートと優れた安定性により、ADA4610-1/ADA4610-2/ADA4610-4は高性能フィルタ用に最適です。低入力バイアス電流、低オフセット、低ノイズにより、フォトダイオード・アンプ回路で広いダイナミック・レンジが得られます。ADA4610-1/ADA4610-2/ADA4610-4は、低ノイズ、低歪み、高出力電流および優れた動作速度を持つため、オーディオ・アプリケーション向けにも最適です。

ADA4610-1/ADA4610-2/ADA4610-4は、拡張工業温度範囲（-40～+125°C）にわたって仕様規定されています。

AADA4610-1は8ピンSOICと5ピンSOT-23パッケージを採用しています。ADA4610-2は8ピンSOIC、8ピンMSOP、8ピンLFCSPパッケージを採用しています。ADA4610-4は14ピンSOIC、16ピンLFCSPパッケージを採用しています。

アプリケーション
  • 計測機器
  • 医療機器
  • マルチポール・フィルタ
  • 高精度電流計測
  • フォトダイオード・アンプ
  • 各種センサー
  • オーディオ

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

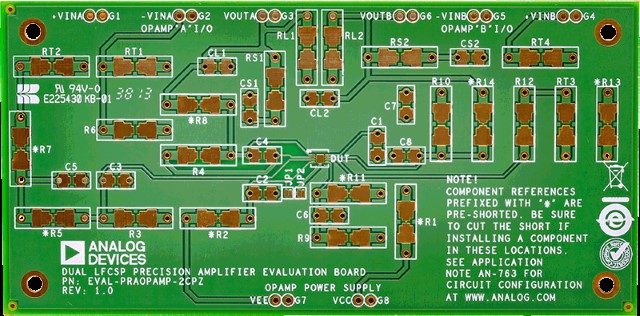

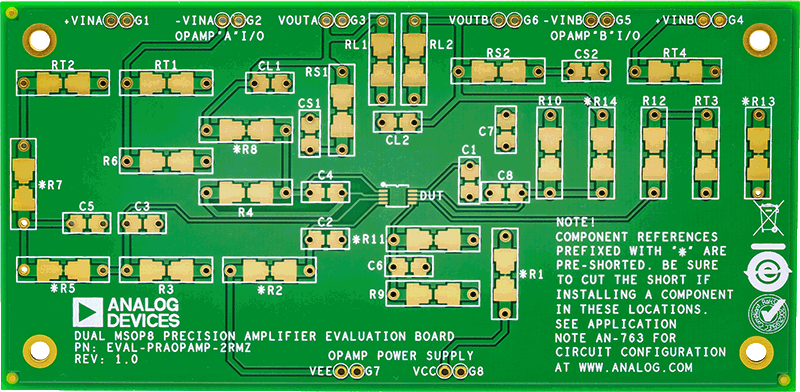

評価キット (1)

参考資料

  • すべてを表示 (35)
  • データシート (2)
  • アプリケーション・ノート (2)
  • 技術誌・書籍 (2)
  • チュートリアル (3)
  • セレクション・ガイド (1)
  • 技術記事 (3)
  • ウェブキャスト (2)
  • 珍問／難問集 (20)
    • Document Type
    珍問／難問集

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    ADA4610

    高精度ADC ドライバ・ツール

    高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。

    Precision ADC Driver Tool

    SPICE Models

    設計ツール

    オペアンプ誤差バジェット・カリキュレータ

    このカリキュレータは、オペアンプ回路にどれだけ誤差が発生するか予測するために役立ちます。

    アナログ・フィルタ・ウィザード

    アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

    アナログ・フォトダイオード・ウィザード

    フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    ADA4610-2ACPZ-R7 材料宣誓書（MD） 信頼性データ 8-Lead LFCSP (3mm x 3mm w/ EP)
    ADA4610-2ACPZ-RL 材料宣誓書（MD） 信頼性データ 8-Lead LFCSP (3mm x 3mm w/ EP)
    ADA4610-2ARMZ 材料宣誓書（MD） 信頼性データ 8-Lead MSOP
    ADA4610-2ARMZ-R7 材料宣誓書（MD） 信頼性データ 8-Lead MSOP
    ADA4610-2ARMZ-RL 材料宣誓書（MD） 信頼性データ 8-Lead MSOP
    ADA4610-2ARZ 材料宣誓書（MD） 信頼性データ 8-Lead SOIC
    ADA4610-2ARZ-R7 材料宣誓書（MD） 信頼性データ 8-Lead SOIC
    ADA4610-2ARZ-RL 材料宣誓書（MD） 信頼性データ 8-Lead SOIC
    ADA4610-2BRZ 材料宣誓書（MD） 信頼性データ 8-Lead SOIC
    ADA4610-2BRZ-R7 材料宣誓書（MD） 信頼性データ 8-Lead SOIC
    ADA4610-2BRZ-RL 材料宣誓書（MD） 信頼性データ 8-Lead SOIC
