AD8475

完全差動減衰アンプ、高精度、ゲイン選択可能

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$2.34
特長
  • 高精度減衰量:G = 0.4、0.8
  • 完全差動またはシングルエンド入力/出力
  • 高精度ADC駆動用にデザインされた差動出力
    • スイッチド・キャパシタADCとΣ-Δ ADCを駆動
    • レールtoレール出力
  • VOCMピンで出力コモンモード電圧を調整可能
  • 強固な過電圧保護機能:最大±15V(VS=+5V)
  • 単電源:3V~10V
  • 両電源:±1.5V~±5V
  • 高性能
    • 最大4MSPSの18ビットコンバータの駆動に最適
    • 出力ノイズ:10nV/√Hz
    • ゲイン・ドリフト:3ppm/℃
    • 出力オフセット電圧:500 μV(typ)
    • スルーレート:50 V/μs
  • 低消費電力:電源電流 3.2 mA
製品概要
show more Icon

AD8475は、高精度ゲイン抵抗を内蔵した、完全差動の減衰アンプです。この製品は、高精度な減衰(0.4または0.8)、コモンモード・レベルのシフト及び、入力過電圧保護を備えたシングルエンド/差動変換機能を提供します。消費電力は、単電源5Vでわずか16mWです。

AD8475は、使い方が簡単な完全に集積された高精度のゲイン・ブロックで、単電源で最大±10Vの信号レベルを処理するように設計されています。この製品は、工業用レベルの信号を、低電圧、高性能16ビットまたは18ビットの単電源、逐次比較(SAR)型A/Dコンバータ(ADC)の差動入力範囲と直接互換を可能にするインターフェースを提供します。

AD8475は、ピン選択可能な、2種の標準ゲイン・オプション(0.4および0.8)を備えています。この製品のゲインは、該当するゲインに対応する入力ピンを駆動することにより設定されます。

AD8475は、5 V 単電源で動作時に最大±15 V の大きな工業用入力電圧に対する過電圧保護機能も提供します。VOCM ピンを使って高精度レベル・シフトの出力電圧同相モードを調節して、ADC の入力範囲および最大ダイナミックレンジを一致させることができます。AD8475は、SAR型、ΣΔ型及びパイプライン方式のコンバータと共に、非常に良好に動作します。この製品は高い電流出力段を備えているので、多くのADCの入力段に使われているスイッチド・キャパシタ・フロントエンド回路を、最小限の誤差で、駆動することができます。

市販の多くの差動ドライバとは異なり、AD8475は高精度なアンプとなっています。AD8475は500μVの出力最大オフセット、10nV/√Hzの出力ノイズ、-112dBのTHD+Nを備え、高精度コンバータとの組み合わせに最適です。この低消費電力と高精度のわりには、AD8475はスルーレートが強化されており、4MSPSのデータ収集において18ビット精度でセトリングします。

AD8475は省スペースの16ピン3 mm × 3 mm LFCSP パッケージと10ピンMSOPパッケージを採用しています。AD8475は、-40~+85℃の温度範囲にわたって仕様規定されています。

アプリケーション

  • ADCドライバ
  • 差動計装アンプのビルディング・ブロック
  • シングルエンド信号を差動信号へ変換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$2.34

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

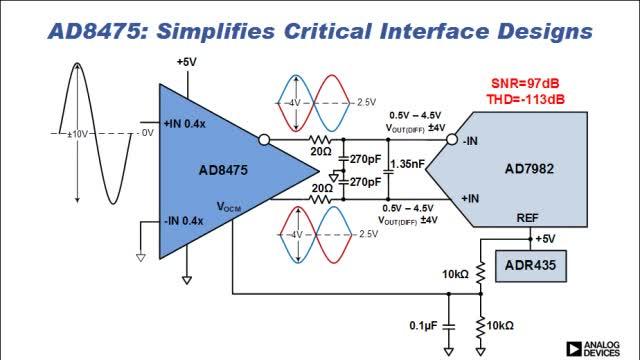

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8475ACPZ-R7
  • HTML
  • HTML
AD8475ACPZ-RL
  • HTML
  • HTML
AD8475ACPZ-WP
  • HTML
  • HTML
AD8475ARMZ
  • HTML
  • HTML
AD8475ARMZ-R7
  • HTML
  • HTML
AD8475ARMZ-RL
  • HTML
  • HTML
AD8475BRMZ
  • HTML
  • HTML
AD8475BRMZ-R7
  • HTML
  • HTML
AD8475BRMZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 3, 2017

- 16_0230

Assembly Transfer of Select LFCSP Products to ASE Korea

4 28, 2014

- 13_0224

Assembly Transfer of Select 2x3 and 3x3mm LFCSP Products to STATS ChipPAC China.

3 22, 2021

- 21_0001

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

AD8475ARMZ

製造中

AD8475ARMZ-R7

製造中

AD8475ARMZ-RL

製造中

AD8475BRMZ

製造中

AD8475BRMZ-R7

製造中

AD8475BRMZ-RL

製造中

10 30, 2017

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

AD8475ARMZ

製造中

AD8475ARMZ-R7

製造中

AD8475ARMZ-RL

製造中

AD8475BRMZ

製造中

AD8475BRMZ-R7

製造中

AD8475BRMZ-RL

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 3, 2017

- 16_0230

arrow down

Assembly Transfer of Select LFCSP Products to ASE Korea

4 28, 2014

- 13_0224

arrow down

Assembly Transfer of Select 2x3 and 3x3mm LFCSP Products to STATS ChipPAC China.

3 22, 2021

- 21_0001

arrow down

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

AD8475ARMZ

製造中

AD8475ARMZ-R7

製造中

AD8475ARMZ-RL

製造中

AD8475BRMZ

製造中

AD8475BRMZ-R7

製造中

AD8475BRMZ-RL

製造中

10 30, 2017

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

AD8475ARMZ

製造中

AD8475ARMZ-R7

製造中

AD8475ARMZ-RL

製造中

AD8475BRMZ

製造中

AD8475BRMZ-R7

製造中

AD8475BRMZ-RL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

EVAL-AD8475

AD8475 Evaluation Board

zoom

EVAL-AD8475

AD8475 Evaluation Board

AD8475 Evaluation Board

製品の詳細

The board provides the user flexibility to configure the AD8475 in the desired gain (0.4 or 0.8) and to install the suitable input and load impedances.



The AD8475-EVALZ board is designed for 8 lead MSOP so that a user can easily evaluate system performance when the AD8475 is mated with any Analog Devices, Inc., SAR ADC. The board can be installed with SMB connectors that mate directly to the Pulsar® Analog-to-Digital Converter Evaluation Kit. See AD8475 data sheet available on line.

reference details image

EVAL-ADMX1002

超低歪み信号発生器測定モジュール

zoom

EVAL-ADMX1002

超低歪み信号発生器測定モジュール

超低歪み信号発生器測定モジュール

機能と利点

  • 超低歪み、高解像度ソース
    • DCモードの最大周波数は40kHz
    • 独自のデジタル・プリディストーション(DPD)アルゴリズム
    • −130dBc THD(1kHz(代表値)の時)
    • 内蔵パターン・メモリを用いた任意波形発生(AWG)
    • 差動(バランス型)出力:最大3.6VRMS
  • 複数の記憶された波形間の高速パターン・スイッチング
  • スモール・フォーム・ファクタ(60mm × 40mm)
  • 低消費電力:1W(自己消費、代表値)
  • SPIインターフェースをテストおよび測定システムに統合

製品の詳細

ADMX1002は、超低歪み、正弦波、高解像度の任意波形発生器です。この高性能モジュールは、独自のデジタル・プリディストーション・アルゴリズムの採用により、信号の歪みを、高性能のDAC(D/Aコンバータ)やアンプのみが達成できるレベル以下に低減します。その差動出力は、高性能ADC(A/Dコンバータ)、オーディオ・コーデック、その他のオーディオICやシステムのテストで必要になることが多いコモンモード・レベルに合わせて設定できます。容易に導入可能なSPIインターフェースとスモール・フォーム・ファクタにより、ADMX1002は、テスト・システムへの組み込みが容易にでき、測定や特性評価用の作業台でも簡単に使用できます。

アプリケーション

  • ハイエンド・オーディオのテスト
  • A/Dコンバータの特性評価およびテスト
  • センサーおよびトランスジューサのテスト
  • 周波数応答およびネットワークの解析
  • ATE(自動試験装置)
reference details image

EVAL-ADMX1001

Ultra-low Distortion Signal Generator Measurement Module

zoom

EVAL-ADMX1001

Ultra-low Distortion Signal Generator Measurement Module

Ultra-low Distortion Signal Generator Measurement Module

機能と利点

  • Ultra-low distortion, high-resolution source
    • DC, 50Hz to 40kHz Frequency Range
    • Proprietary digital pre-distortion (DPD) algorithm
    • –130dBc THD @ 1kHz (typ.)
    • Arbitrary waveform generation (AWG) with on-board pattern memory
    • Differential (balanced) output up to 3.5VRMS
    • Fast pattern switching between multiple stored waveforms
  • Fully Differential input Acquisition Channel
  • Small form-factor (60mm x 40mm)
  • Low power, 1W typ. (quiescent)
  • SPI interface for integration into test and measurement systems

製品の詳細

The ADMX1001 is an ultra-low distortion sinewave and high-resolution arbitrary waveform generator with an acquisition channel. This high-performance module demonstrates a proprietary digital pre-distortion algorithm that reduces signal distortion below levels that can be achieved with high-performance digital-to-analog converters (DAC) and amplifiers alone. Its differential output can be set to common-mode levels often required to test high-performance analog-to-digital converters (ADC), audio codecs, and other audio ICs and systems. The signal generator and the acquisition channel can be individually controlled using separate, easy to use, SPI interfaces - combined with the module's small-form factor, the ADMX1001 can be easily embedded into test systems, or simply used on the bench for measurement and characterization.

APPLICATIONS

  • High-end audio test
  • Analog-to-digital converter characterization and test
  • Sensor and transducer test
  • Frequency response and network analysis
  • ATE
ツールおよびシミュレーション

ツールおよびシミュレーション 4

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 8

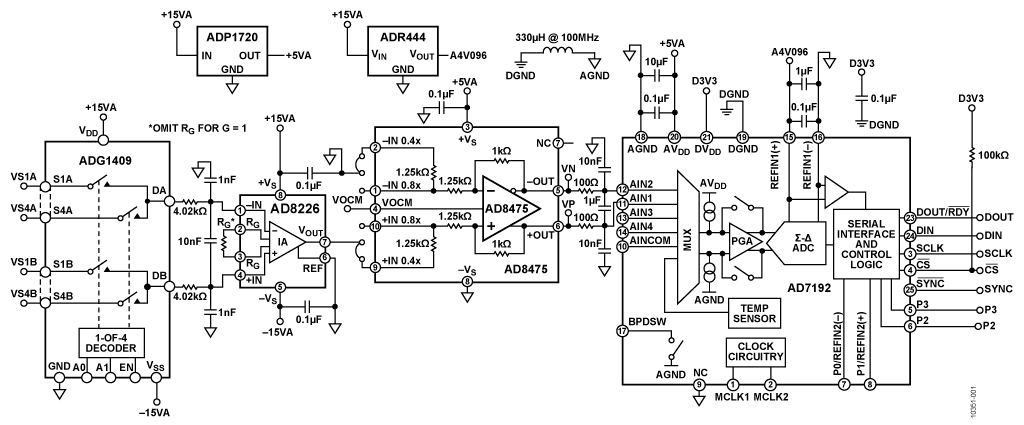

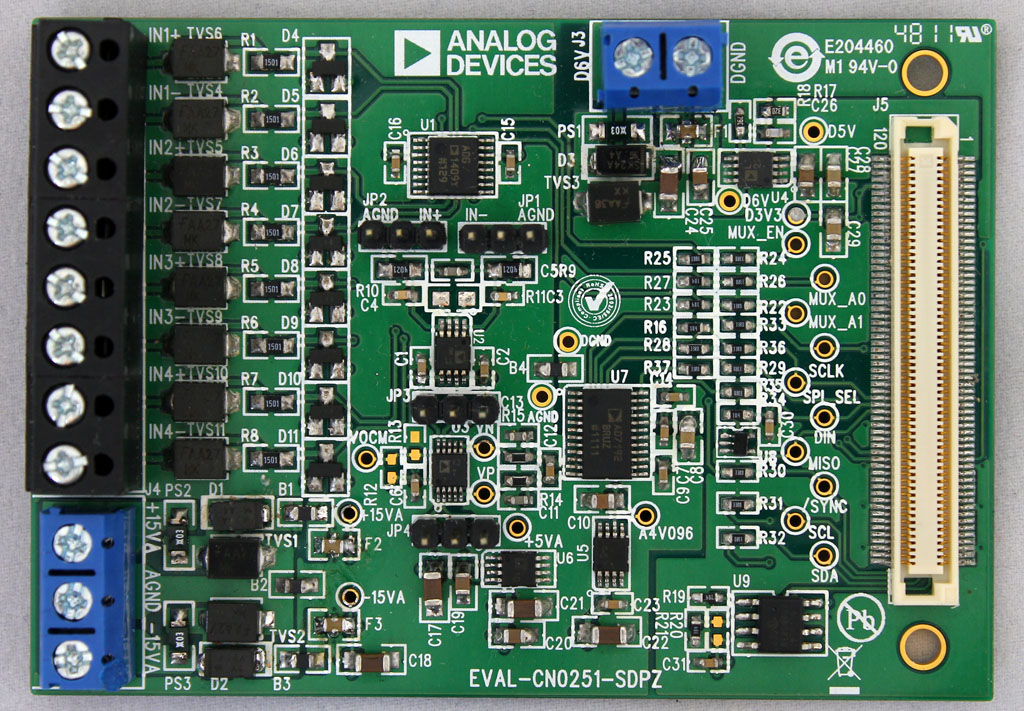

シグナル・コンディショニング用の4 チャンネル・アナログ・フロントエンド、高い柔軟性により広いダイナミック・レンジに対応 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0251

シグナル・コンディショニング用の4 チャンネル・アナログ・フロントエンド、高い柔軟性により広いダイナミック・レンジに対応 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0251

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
シグナル・コンディショニング用の4 チャンネル・アナログ・フロントエンド、高い柔軟性により広いダイナミック・レンジに対応 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • 4チャンネル、広いダイナミックレンジ
  • 産業用信号レベル
  • 高いコモン・モード除去比
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

2340 kB

暗電流補償付きの 2MHz 帯域幅 PIN フォトダイオード・プリアンプ ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0272

暗電流補償付きの 2MHz 帯域幅 PIN フォトダイオード・プリアンプ ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

CN0272

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
暗電流補償付きの 2MHz 帯域幅 PIN フォトダイオード・プリアンプ ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • High speed photodiode signal conditioning circuit
  • 91dB dynamic range and circuit consumes only 40 mA
  • Dark current compensation
  • Spectral range from 400 nm to 1050 nm
  • Well suited for portable high speed applications
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

8693 kB

単電源での24ビット、250kSPSアクイジション・システム ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0310

単電源での24ビット、250kSPSアクイジション・システム ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0310

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
単電源での24ビット、250kSPSアクイジション・システム ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • 24-bit, 250kSPS ADC System
  • Industrial Signal Levels
  • Single Supply
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

3718 kB

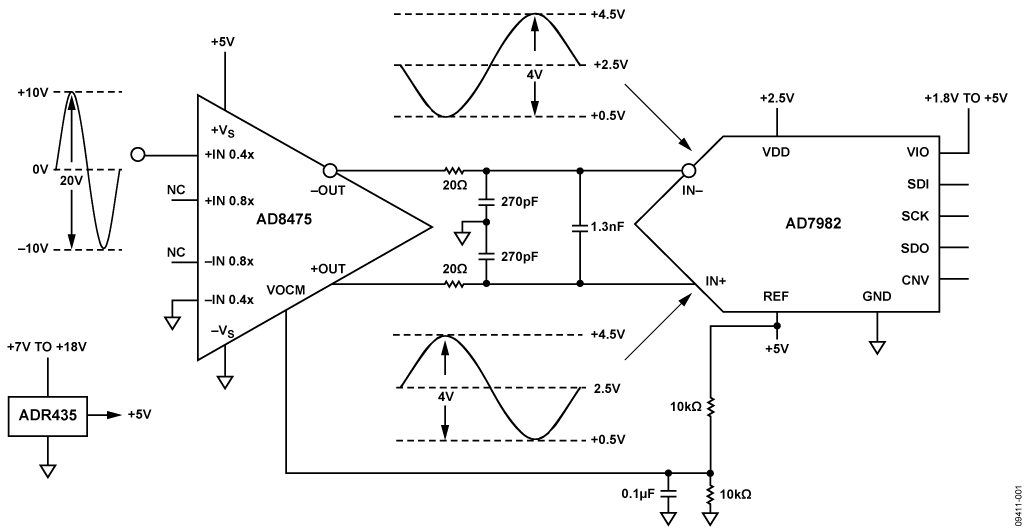

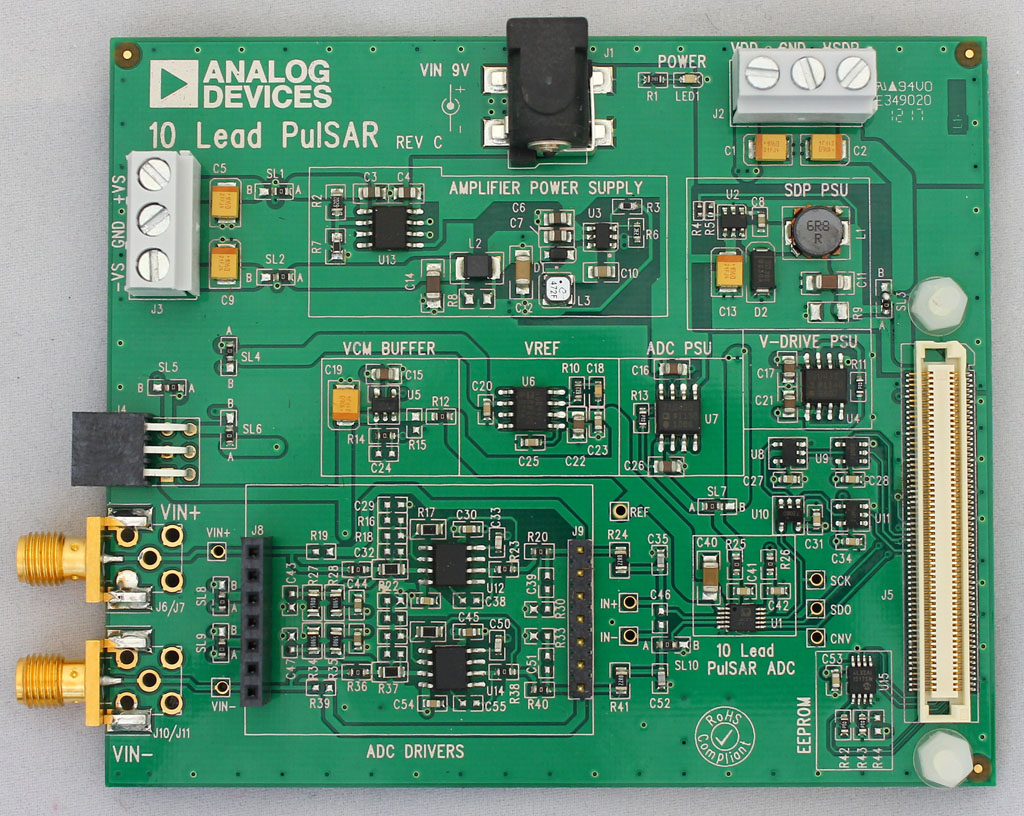

工業向けレベルの信号に対する、高精度・単電源・差動ADCのドライバ回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0180

工業向けレベルの信号に対する、高精度・単電源・差動ADCのドライバ回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0180

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
工業向けレベルの信号に対する、高精度・単電源・差動ADCのドライバ回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • 工業向け入力電圧レベル:最大+/- 10V
  • 18ビットSARコンバータに対するシングル・エンドから差動へのインターフェース
  • 低消費電力、合計22 mW以下
  • 単電源5Vレール
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

282 kB

18 ビット、1.33MSPS、16 チャンネルデータ・アクイジション・システム※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0269

18 ビット、1.33MSPS、16 チャンネルデータ・アクイジション・システム※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0269

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
18 ビット、1.33MSPS、16 チャンネルデータ・アクイジション・システム※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 18ビット, 16チャンネルデータ・アクイジション
  • 16チャンネルのシングルエンド入力または、8チャンネルの差動入力
  • 1.33MSPSのサンプリング・レート
  • 250kHz のスイッチング・レート
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

3266 kB

Isolated Multichannel Data Acquisition Simplified Circuit

工業用シングル・エンドおよび差動信号対応 PGIA 付き 絶縁型マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0385

工業用シングル・エンドおよび差動信号対応 PGIA 付き 絶縁型マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0385

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
工業用シングル・エンドおよび差動信号対応 PGIA 付き 絶縁型マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 絶縁型マルチチャンネル・データ・アクイジション・システム
  • 標準的な工業用信号レベルに適合
  • 18 ビット、 2MSPS 変換
  • 750kHz チャンネル・スイッチング・レート
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

1.53 M

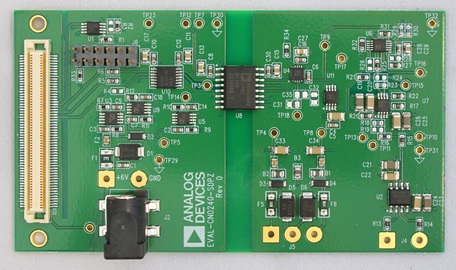

270V の同相除去を行う双方向絶縁型ハイサイド電流検出※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0240

270V の同相除去を行う双方向絶縁型ハイサイド電流検出※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0240

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
270V の同相除去を行う双方向絶縁型ハイサイド電流検出※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 最大±270VのDC電圧
  • デジタル制御のための絶縁型電源を作成
  • 1%未満の直線性誤差でモニタ
  • ガルバニック絶縁 保護用プロテクタ
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

911 kB

Multichannel Data Acquisition Simplified Circuit

Low Power, Multichannel Data Acquisition System with PGIA for Single-Ended and Differential Industrial-Level Signals

zoomopens a dialog

CN0345

Low Power, Multichannel Data Acquisition System with PGIA for Single-Ended and Differential Industrial-Level Signals

CN0345

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Low Power, Multichannel Data Acquisition System with PGIA for Single-Ended and Differential Industrial-Level Signals

機能と利点

  • 18-Bit 8-Channel Data Acquisition System
  • Single-ended and differential industrial signal levels
  • 750 kSPS per channel switching rate
  • 240mW at maximum sampling rate
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

1.61 M

リファレンス・デザイン8

CN0251

シグナル・コンディショニング用の4 チャンネル・アナログ・フロントエンド、高い柔軟性により広いダイナミック・レンジに対応 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0272

暗電流補償付きの 2MHz 帯域幅 PIN フォトダイオード・プリアンプ ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

CN0310

単電源での24ビット、250kSPSアクイジション・システム ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0180

工業向けレベルの信号に対する、高精度・単電源・差動ADCのドライバ回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0269

18 ビット、1.33MSPS、16 チャンネルデータ・アクイジション・システム※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

Isolated Multichannel Data Acquisition Simplified Circuit

CN0385

工業用シングル・エンドおよび差動信号対応 PGIA 付き 絶縁型マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0240

270V の同相除去を行う双方向絶縁型ハイサイド電流検出※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

Multichannel Data Acquisition Simplified Circuit

CN0345

Low Power, Multichannel Data Acquisition System with PGIA for Single-Ended and Differential Industrial-Level Signals
