AD8226: 広い電源電圧範囲のレールtoレール出力計装アンプ (Rev. A)10/9/2008PDF779 kB
製品概要
機能と利点
- 1つの外付け抵抗でゲインを設定
- ゲイン範囲：1～1000
- 入力電圧はグラウンド以下まで可能
- 入力は電源電圧を超えても保護される
- 非常に広い電源電圧範囲
- 単電源：2.2V～36V
- 両電源：±1.35V～±18V
- 帯域幅（G = 1）：1.5MHz
- CMRR（G = 1）：BRモデルで90dB（最小値）
- 入力ノイズ：22nV/√Hz
- 電源電流（代表値）：350μA
- 規定温度：−40°C～+125°C

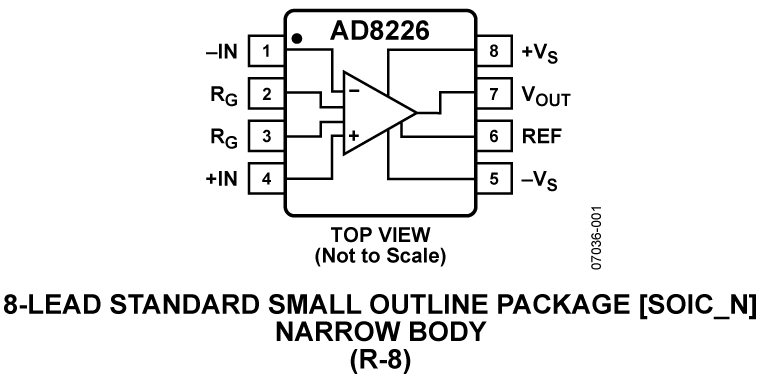

- 8ピンSOICパッケージおよびMSOPパッケージ
製品概要
AD8226は低価格で電源範囲の広い計装アンプで、1つの外付け抵抗しか必要とせずに、1～1000の任意のゲインに設定できます。
AD8226は、幅広い信号電圧で動作するように設計されています。広い入力範囲とレールtoレール出力により、信号が電源レールを最大限に使用できます。入力範囲は負電源を下回ることができるため、両電源を必要とせずにグラウンドに近い小信号を増幅できます。AD8226は、両電源の場合は±1.35V～±18V、単電源の場合は2.2V～36Vの電源範囲で動作させることができます。
信頼性の高いAD8226の入力は、現実世界のセンサーと接続するように設計されています。動作範囲が広いことに加えて、AD8226はレールを上回る電圧を処理できます。例えば、±5Vの電源の場合、このデバイスは入力で±35Vに対して損傷を受けることなく耐えることができます。断線を検知するために、最小および最大の入力バイアス電流が仕様規定されています。
AD8226は、スペースに制約があるマルチチャンネルの産業用アプリケーションに最適です。他の低価格で低消費電力の計装アンプとは異なり、AD8226は最小ゲインが1で設計されており、±10Vの信号を容易に処理できます。AD8226はMSOPパッケージを採用し定格温度が125°Cであるため、小型のパッケージに収められた、エアフローのない設計でもうまく機能します。
AD8226は、8ピンMSOPパッケージおよびSOICパッケージを採用しており、動作温度が−40°C～+125°Cで仕様規定されています。
AD8226と同様のパッケージと性能を備え、ゲインを5～1000の範囲で設定可能なデバイスが必要な場合は、AD8227を使用することを検討してください。
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

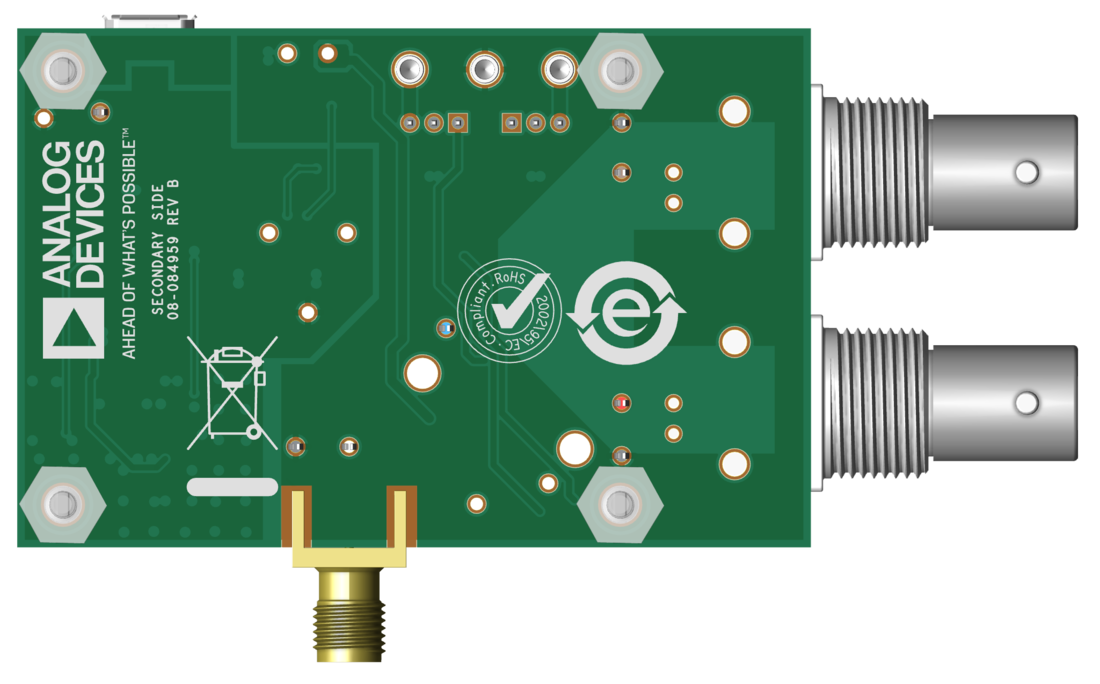

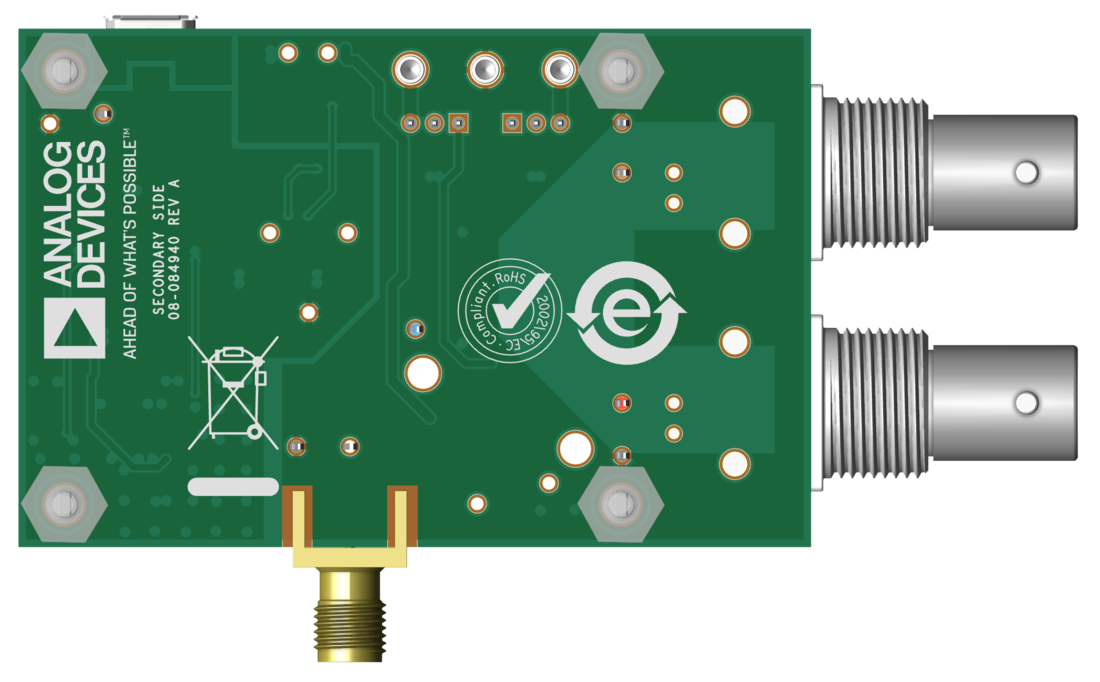

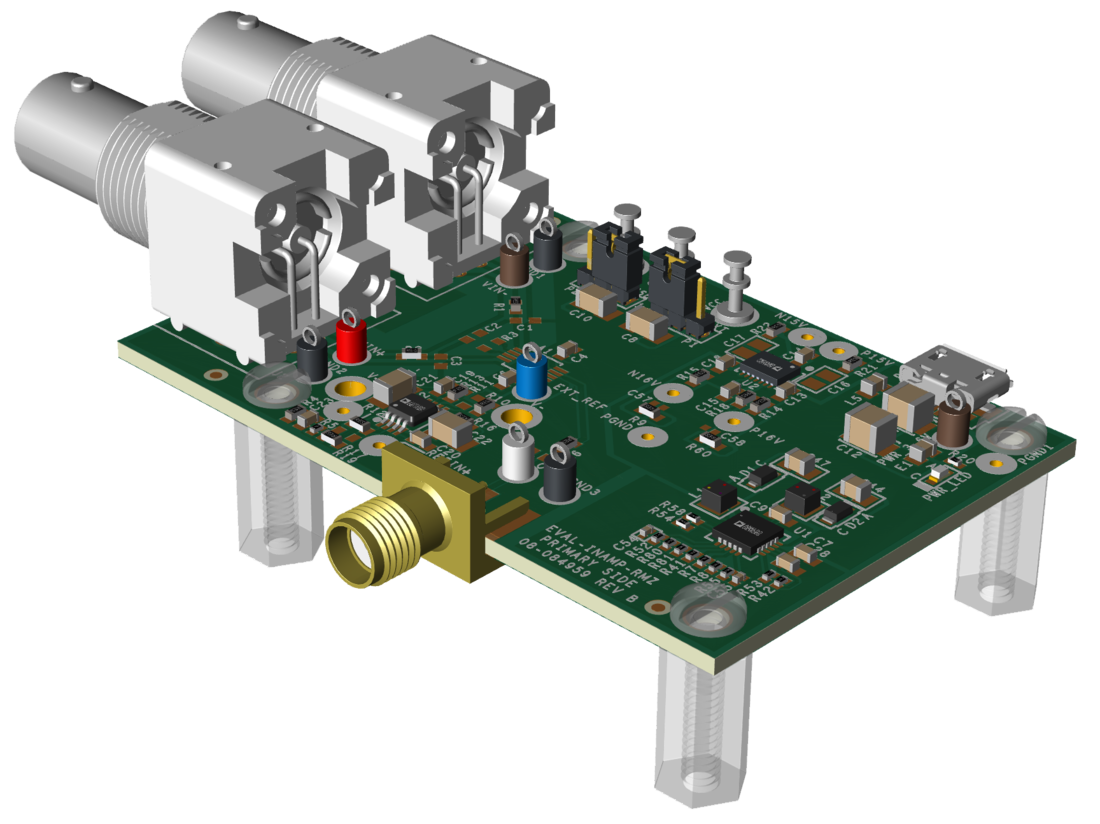

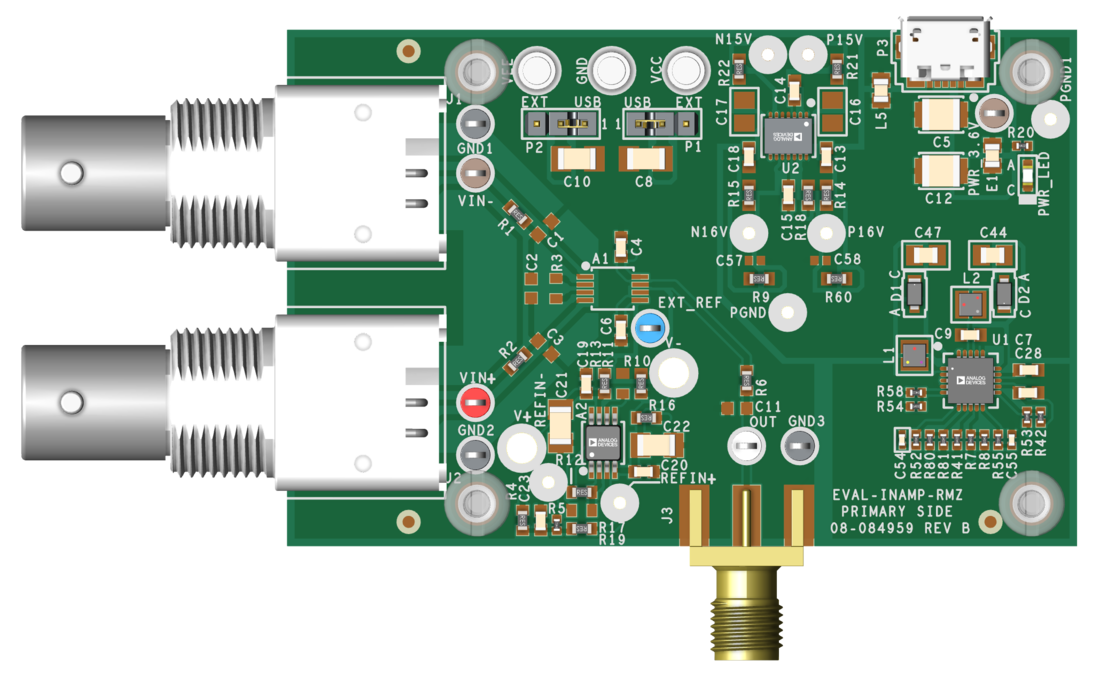

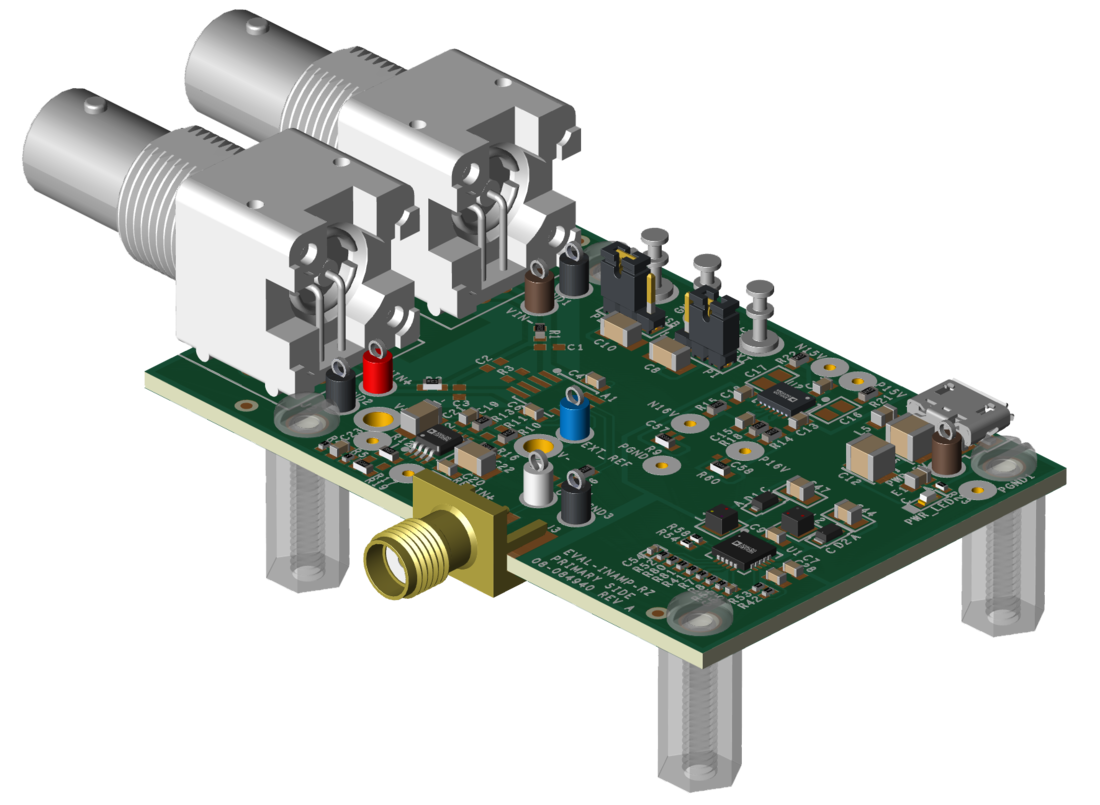

評価キット (1)
参考資料
-
AN-1401: 計装アンプの同相電圧範囲: ダイヤモンド・プロット (Rev. 0)10/14/2016PDF656 K
-
UG-261: Evaluation Boards for the AD62x, AD822x and AD842x Series10/17/2019PDF604 kB
-
計装アンプの設計ガイド 第3版1/2/2006
-
FAQ7/26/2017
-
CN0325: PLC/DCS Universal Analog Input Using Either 4 or 6 Pin Terminal Block6/19/2014PDF2260 kB
-
CN0295:柔軟に応用できる電圧/電流駆動の 4mA～20mA 圧力センサー・トランスミッタ5/28/2013PDF242 kB
-
CN-0289: 電圧または電流駆動の柔軟性のある、4 mA～20 mA、ループ駆動圧力センサー・トランスミッタ5/9/2013PDF273 kB
-
CN-0251: シグナル・コンディショニング用の4 チャンネル・アナログ・フロントエンド、高い柔軟性により広いダイナミック・レンジに対応6/26/2012PDF0
-
CN-0253: 堅牢な低価格バッテリ・モニタ回路フロント・エンド6/13/2012PDF353 kB
-
CN-0213:高速、高 CMRR、高精度でプロセス制御に対応した全機能内蔵型のアナログ・フロントエンド6/5/2012PDF288 kB
-
Bioimpedance Circuit Design Challenges for Body-Worn Systems12/1/2014 アナログ・ダイアログ
-
簡単な環境光センサ回路7/1/2011 アナログ・ダイアログ
-
CareFusion社とアナログ・デバイセズとのディスカッション: EEG アンプ性能の最適化と消費電力の削減7/1/2011
-
Mitigation Strategies for ECG Design Challenges4/1/2011
-
High-performance Adder Uses Instrumentation Amplifiers9/3/2009
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
AD8226
計装アンプ用ダイヤモンド・プロット・ツール
ダイヤモンド・プロット・ツールは、アナログ・デバイセズの計装アンプのための出力電圧範囲と入力同相電圧に関するグラフ（ダイヤモンド・プロットとも呼ばれる）を生成するウェブ・アプリケーションです。グラフは設定によって異なります。このツールでは、電源電圧、ゲイン、入力信号範囲などのユーザー入力に基づいて飽和を検出し、その入力信号が計測範囲内となり、設定が有効となる計装アンプを選択して推奨します。飽和を防ぎ、設計に最適な計装アンプを探し出し、開発時間を短縮することができます。
SPICE Models
CIR
AD8226 SPICE Macro Model
2.91 K
リファレンス・デザイン (6)
