特長
- 単電源動作：3V～30V
- 広い入力電圧範囲
- レールtoレールの出力振幅
- 低電源電流：200µA/amp
- 広い帯域幅：1.2MHz
- スルーレート：0.46V/µs
- 低オフセット電圧：250µV（最大）
- 位相反転なし
- 過電圧保護（OVP）
- 供給電源レールの25V以上／以下＠±5V動作時
- 供給電源レールの12V以上／以下＠±15V動作時
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADA4091-2（デュアル）とADA4091-4（クワッド）は、マイクロパワー、単電源動作、1.2MHz帯域幅のアンプで、レールtoレールの入力と出力を特長としています。これらの製品は、単電源+3V～+30V、両電源では±1.5V～±15Vでの動作が保証されています。
ADA4091-2 / ADA4091-4は独特な入力段を備えており、両方の電源電圧超える入力電圧が与えられても、位相反転やラッチ・アップが起こらず安全で、このことを過電圧保護（OVP）と呼んでいます。
これらのアプリケーションとしては、携帯用通信機器、電源の制御と保護、広い出力範囲を備えたトランスジューサとのインターフェースなどがあります。レールtoレール入力のアンプを必要とするセンサーには、ホール素子、圧電素子、抵抗性トランスジューサなどがあります。
入力と出力の両方でレールtoレール振幅が可能であることは、たとえば設計者は、単電源システムでマルチ・ステージのフィルタを作って、高い信号対ノイズ比（SNR）を維持することができます。
ADA4091-2 / ADA4091-4は拡張工業用温度範囲－40℃～＋125℃にわたって仕様規定されています。ADA4091-2 / ADA4091-4は、アナログ・デバイセズから提供する、現在ますます種類が増えている36V、低パワーのオペアンプ製品の一環製品です。
ADA4091-2は8ピン・プラスチックSOICと8ピンLFCSPパッケージを採用しています。ADA4091-4は14ピンのTSSOPと16ピンLFCSPの表面実装パッケージを採用しています。
アプリケーション- 工業用プロセス制御
- バッテリ駆動の計測機器
- 電源の制御と保護
- 通信
- リモート・センサー
- 低電圧ストレーン・ゲージ用アンプ
- DAC出力のアンプ
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
5
1Ku当たりの価格
最低価格：$2.61
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADA4091-2
資料
16
Filters
1つが該当
すべて
-
すべて
-
データシート
-
アプリケーション・ノート
-
技術記事
-
よく聞かれる質問
すべて
-
すべて
-
English
-
日本語
-
中国語
データシート
2
アプリケーション・ノート
3
HTML
更新 05/27/2024
English
HTML
更新 05/27/2024
中国語
HTML
更新 01/04/2013
English
技術記事
10
HTML
更新 02/01/2012
English
HTML
更新 02/01/2012
中国語
HTML
更新 12/01/2012
English
HTML
更新 12/01/2012
日本語
HTML
更新 12/01/2011
English
HTML
更新 12/01/2011
中国語
HTML
更新 12/01/2011
日本語
HTML
更新 03/01/2020
English
HTML
更新 03/01/2020
中国語
HTML
更新 03/01/2020
日本語
よく聞かれる質問
1
HTML
更新 12/07/2014
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
9
データシート 2
アプリケーション・ノート 2
技術記事 4
よく聞かれる質問 1
参考資料 5
チュートリアル 1
リファレンス設計 1
珍問／難問集 2
Analog Dialogue 1
設計リソース 5
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADA4091-2ACPZ-R7 |

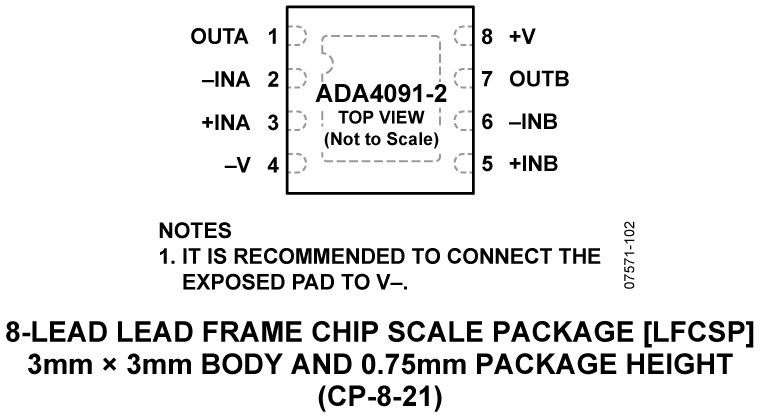

8-Lead LFCSP (3mm x 3mm w/ EP)
|
|
|
| ADA4091-2ACPZ-RL |
8-Lead LFCSP (3mm x 3mm w/ EP)
|
|
|
| ADA4091-2ARZ |

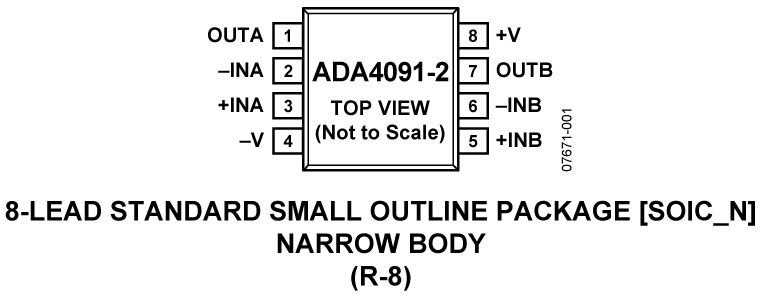

8-Lead SOIC
|
|
|
| ADA4091-2ARZ-R7 |
8-Lead SOIC
|
|
|
| ADA4091-2ARZ-RL |
8-Lead SOIC
|
|
- ADA4091-2ACPZ-R7
- ピン／パッケージ図
-
8-Lead LFCSP (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4091-2ACPZ-RL
- ピン／パッケージ図
-
8-Lead LFCSP (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4091-2ARZ
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4091-2ARZ-R7
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4091-2ARZ-RL
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 13, 2014
- 14_0038
Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
ADA4091-2ACPZ-R7
製造中
ADA4091-2ACPZ-RL
製造中
7 20, 2012
- 12_0105
Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
ADA4091-2ARZ
製造中
ADA4091-2ARZ-R7
製造中
ADA4091-2ARZ-RL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 13, 2014
- 14_0038
Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
ADA4091-2ACPZ-R7
製造中
ADA4091-2ACPZ-RL
製造中
7 20, 2012
- 12_0105
Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
ADA4091-2ARZ
製造中
ADA4091-2ARZ-R7
製造中
ADA4091-2ARZ-RL
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-OPAMP-2
EVAL-OPAMP-2評価用ボード
製品の詳細
汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。
- EVAL-PRAOPAMP-2CPZ（デュアル8ピンLFCSP）CP-8
- EVAL-PRAOPAMP-2RMZ（デュアル8ピンMSOP）RM-8
- EVAL-PRAOPAMP-2RZ（デュアル8ピンSOIC）R-8
評価用キット1
ツールおよびシミュレーション 3
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
SPICEモデル 1
アナログ・フィルタ・ウィザード
リファレンス・デザイン 1
CN0289

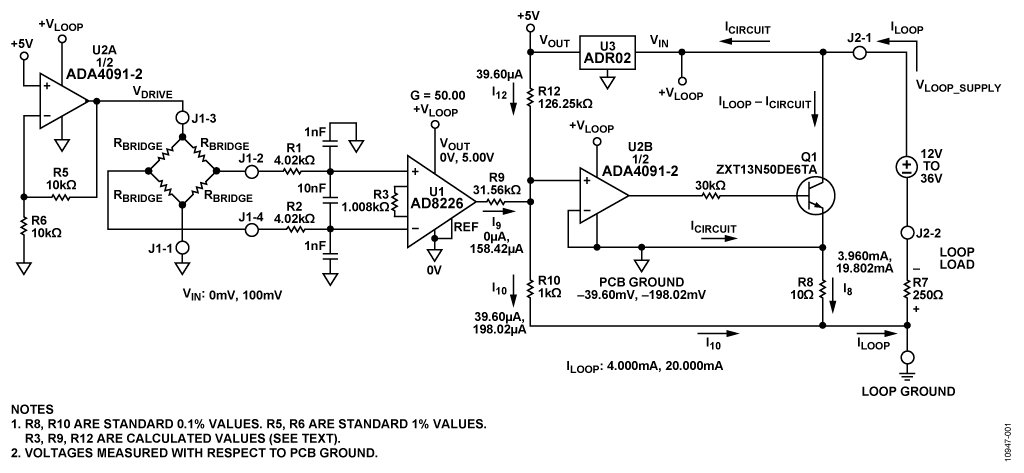

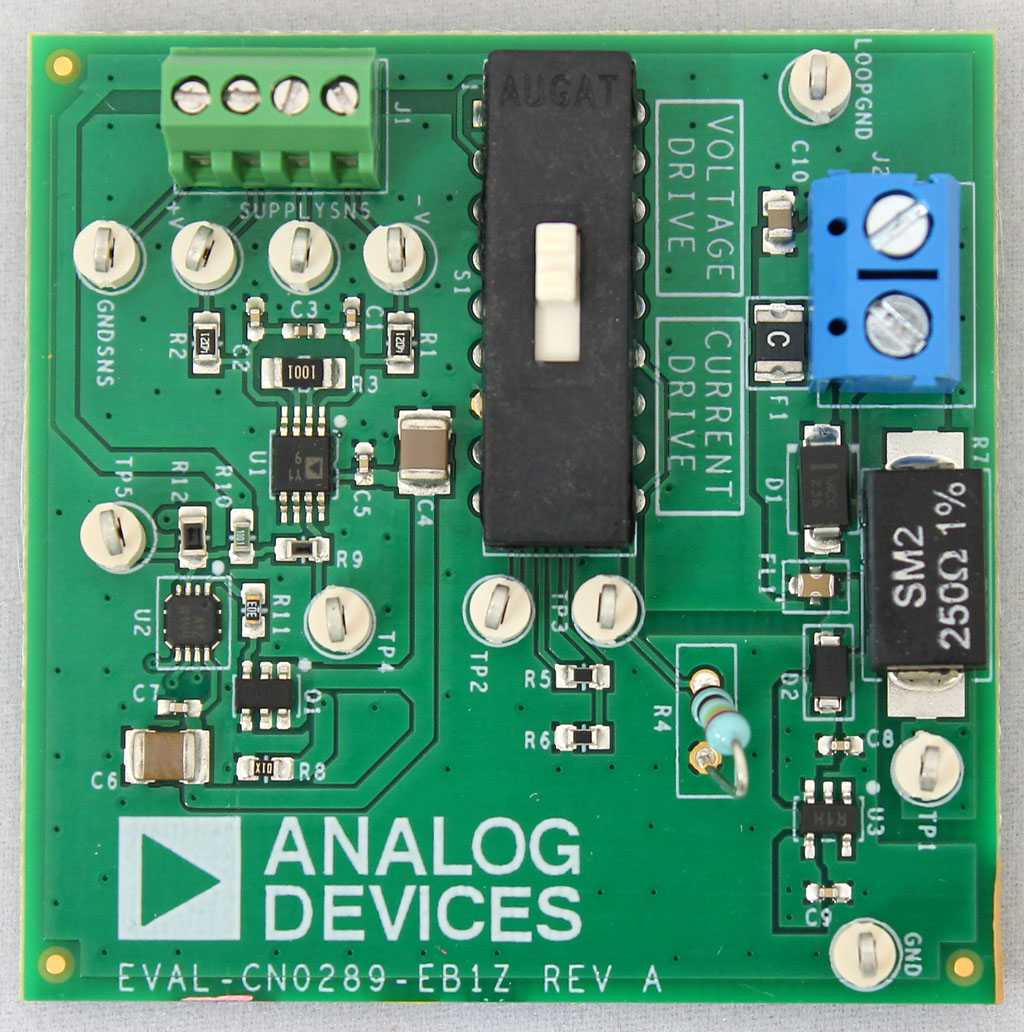

電圧または電流駆動の柔軟性のある、4 mA～20 mA、ループ駆動圧力センサー・トランスミッタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
