AD629

ディファレンス・アンプ、高コモン・モード電圧

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$4.52
特長
  • INA117PとINA117KUの上位互換
  • ±270Vコモン・モード電圧範囲
  • 入力保護:
    ±500Vコモン・モード、
    ±500Vディファレンシャル、
    広い電源電圧範囲:(±2.5V~±18V)、
    ±12V電源で±10Vの出力振幅が可能、
    1mA(max)電源供給電流
  • 高精度DC特性
    3ppm(max)ゲイン非直線性、
    20μV/℃(max)オフセット・ドリフト(AD629A)、
    10μV/℃(max)オフセット・ドリフト(AD629B)、
    10ppm/℃(max)ゲイン・ドリフト
  • 優れたAC特性
    77dBCMRR@500Hz(AD629A)、
    86dBCMRR@500Hz(AD629B)、
    500kHz帯域幅

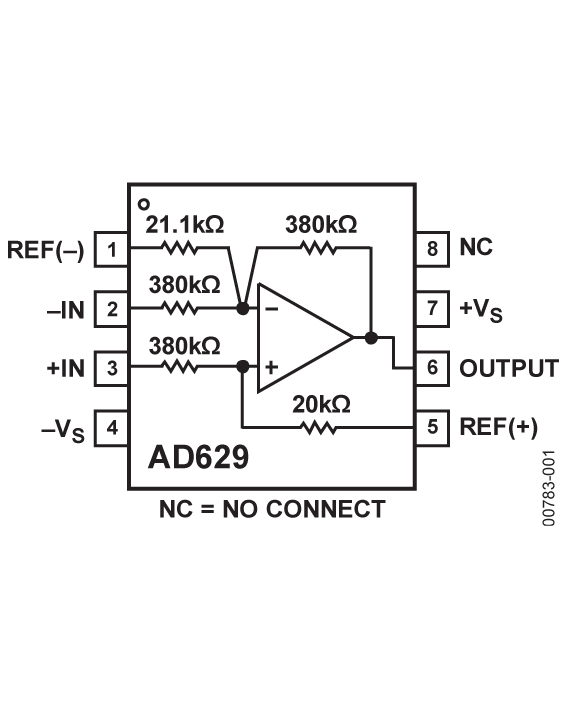

製品概要
show more Icon
AD629は非常に高い入力コモン・モード電圧範囲を備えたディファレンス・アンプです。高精度デバイスであるため、最大±270Vの高コモン・モード電圧が存在する状態で差動信号を正確に測定できます。

AD629はコスト効率に優れたアイソレーションを提供します。ガルバニック・アイソレーションが不要なアプリケーションで、高価なアイソレーション・アンプの代わりになります。このデバイスは±270Vのコモン・モード電圧範囲で動作します。また、最大±500Vのコモン・モードまたは差動の電圧トランジェントから入力を保護しています。

AD629は低オフセット・ドリフトと低ゲイン・ドリフト仕様を備えているため、誤差を低く保ちながらも、広い温度範囲にわたって動作します。さらに、このデバイスは高い同相ノイズ除去を実現します。優れたCMRは、高コモン・モード入力電圧が存在する状態で測定誤差を低減するために不可欠な要素です。

AD629は低価格のプラスチック8ピンDIPおよびSOICパッケージで提供しています。すべてのパッケージとグレードは、-40~+85℃の工業用温度範囲全体で性能が保証されています。

アプリケーション

  • 高電圧電流センシング
  • バッテリ・セルの電圧モニタ
  • 電源電流のモニタ
  • モータ・コントロール
  • アイソレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$4.52

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD629AC-WP
  • HTML
  • HTML
AD629ANZ
  • HTML
  • HTML
AD629ARZ
  • HTML
  • HTML
AD629ARZ-R7
  • HTML
  • HTML
AD629ARZ-RL
  • HTML
  • HTML
AD629BNZ
  • HTML
  • HTML
AD629BRZ
  • HTML
  • HTML
AD629BRZ-R7
  • HTML
  • HTML
AD629BRZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 18, 2011

- 11_0069

Addition of Polyimide Layer to Select Devices

AD629ANZ

製造中

AD629ARZ

製造中

AD629ARZ-R7

製造中

AD629ARZ-RL

製造中

AD629BNZ

製造中

AD629BRZ

製造中

AD629BRZ-R7

製造中

AD629BRZ-RL

製造中

8 19, 2009

- 07_0024

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 18, 2011

- 11_0069

arrow down

Addition of Polyimide Layer to Select Devices

AD629ANZ

製造中

AD629ARZ

製造中

AD629ARZ-R7

製造中

AD629ARZ-RL

製造中

AD629BNZ

製造中

AD629BRZ

製造中

AD629BRZ-R7

製造中

AD629BRZ-RL

製造中

8 19, 2009

- 07_0024

arrow down

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

ソフトウェアおよび製品のエコシステム

リファレンス・デザイン 1

270V の同相除去を行う双方向絶縁型ハイサイド電流検出※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0240

270V の同相除去を行う双方向絶縁型ハイサイド電流検出※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0240

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
270V の同相除去を行う双方向絶縁型ハイサイド電流検出※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 最大±270VのDC電圧
  • デジタル制御のための絶縁型電源を作成
  • 1%未満の直線性誤差でモニタ
  • ガルバニック絶縁 保護用プロテクタ
詳細なリファレンス・デザインを表示 external link
