ADP2441

ステップダウンDC-DCレギュレータ、36V、1A、同期型

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.90
特長
  • 広い入力電圧範囲:4.5V~36V
  • 短いオン時間:50ns
  • 最大負荷電流:1A
  • 高効率:最大94%
  • 出力電圧は0.6Vまで調整可能
  • 出力電圧精度:±1%
  • 調整可能なスイッチング周波数:300kHz~1MHz
  • 軽負荷時は、省エネのためのパルス・スキップ・モー
  • 正確なイネーブル入力ピン
  • オープン・ドレインの電源正常(パワー・グッド)出力
  • 外付け、トラッキングつきソフト・スタート機能
  • 過電流制限保護機能
  • 詳細はデータシートをご参照ください。

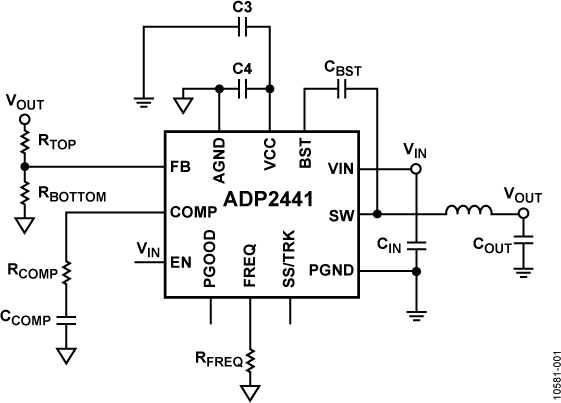

製品概要
show more Icon
ADP2441は、固定周波数、電流モード制御、同期型のステップダウンDC-DCレギュレータで、最大1Aまでの負荷を、優れたラインおよび負荷の安定化特性で、ドライブする能力を備えています。ADP2441は、4.5V~36Vの広い入力電圧範囲で動作しますので、広範囲な電源ソースから安定化電源を得るには理想的といえます。加えてADP2441は非常に小さなオン時間(50ns)を持ちますので、高いステップダウン比を必要とするアプリケーションにとっても適しています。

出力電圧は、0.6V~0.9V×VINで調整することができます。ハイサイドとローサイド・デバイス両方用の低い抵抗のNチャンネルMOSFETを集積しているため、高い効率が得られます。

スイッチング周波数は、外付け抵抗器によって、300kHz~1MHz間で調整できます。またADP2441は、正確なパワーグッド(PGOOD)のオープン・ドレイン出力信号も備えています。

軽い負荷状態では、このレギュレータはパルスをスキップすることによるパルス・スキップ・モードで動作し、エネルギ-効率を改善するためにスイッチング損失を軽減します。加えて、中間ほどの重い負荷状態時、このレギュレータは、電磁輻射(EMI)を削減する固定周波数のパルス幅変調(PWM)モードで動作します。

ADP2441は、短絡回路あるいは出力上の過電流状態からICを保護するため、中断モードを備えています。外部のプログラマブル・ソフト・スタート機能は、さまざまな容量負荷用としてのスタートアップ間の突入電流を制限します。その他の特長として、トラッキング機能、入力アンダー電圧ロックアウト(UVLO)機能、サーマル・シャットダウン(TSD)機能、高精度イネーブル(EN)機能、これはロジックレベルのシャットダウン入力として仕様することもできます、などがあります。

ADP2441は、3mm×3mm、12ピンLFCSPパッケージを採用し、-40℃~+125℃の接合温度範囲で規定されています。

アプリケーション

  • POL(ポイント・オブ・ロード)アプリケーション
  • 分散型電源システム
  • 工業用制御用電源
  • 24V / 12V / 5V / 3.3Vなどの標準レール電圧への変換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP2441ACPZ-R2
  • HTML
  • HTML
ADP2441ACPZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0223

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0223

arrow down

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADP2441

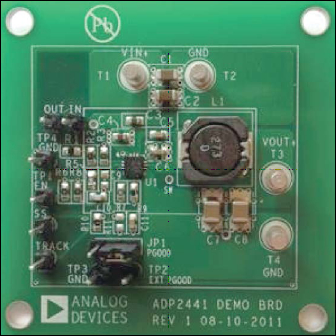

ADP2441 Evaluation Board
