LT8301

65V/1.2Aのスイッチを内蔵したオプトカプラ不要の42V入力マイクロパワー絶縁型フライバック・コンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$3.31
特長
  • オートモーティブ・アプリケーション向けにAEC-Q100規格準拠
  • 入力電圧範囲:2.7V~42V
  • 1.2A、65V DMOSパワー・スイッチ内蔵
  • 低静止電流:
    • 100μA(スリープ・モード時)
    • 350μA(アクティブ・モード時)
  • 重負荷時の境界モード動作
  • 軽負荷時の低リップルBurst Mode®動作
  • 最小負荷 < 全出力の0.5%(標準)
  • 出力電圧を1本の外付け抵抗で設定
  • トランスの3次巻線やオプトアイソレータなしでレギュレーションを実現
  • 高精度のEN/UVLOしきい値およびヒステリシス
  • 内部補償およびソフトスタート
  • 出力短絡保護

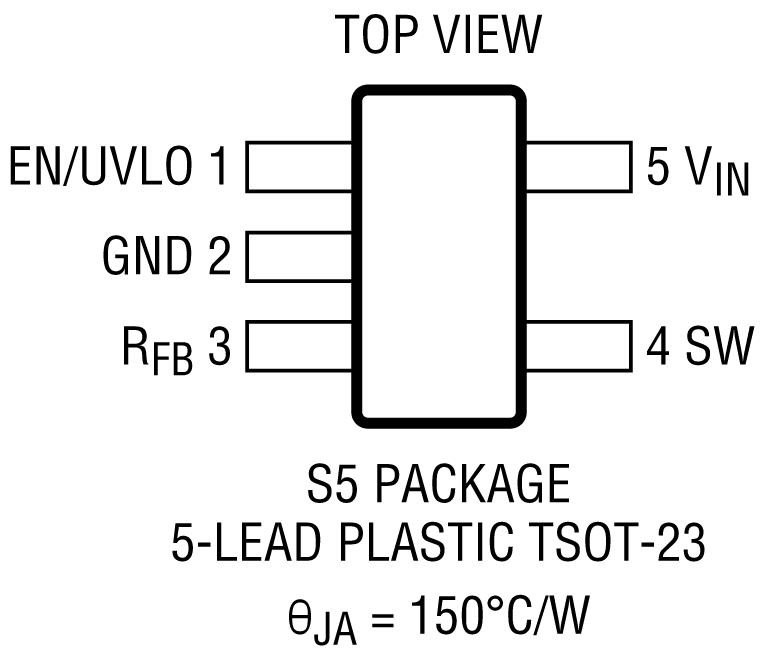

  • 5ピンTSOT-23パッケージ

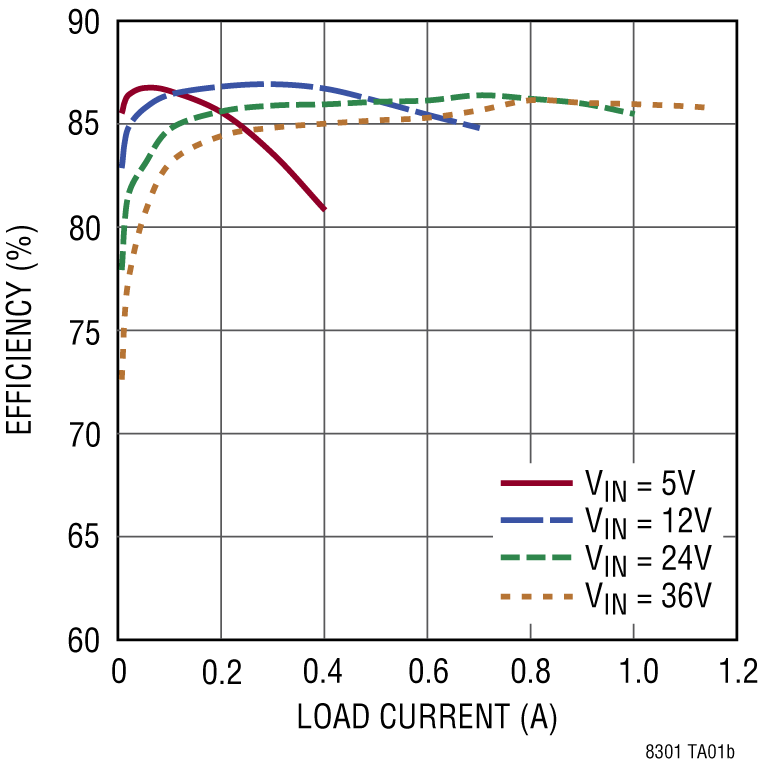

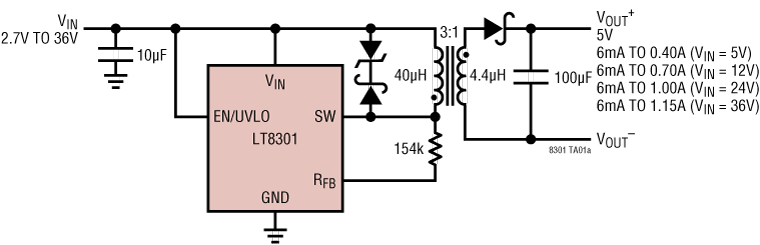

製品概要
show more Icon

LT8301は、マイクロパワー絶縁型フライバック・コンバータです。絶縁出力電圧を1次側のフライバック波形から直接サンプリングすることにより、デバイスは3次巻線および光アイソレータ不要でレギュレーションが可能です。出力電圧は1本の外付け抵抗により設定されます。補償回路とソフトスタート回路を内蔵しているので、外付け部品点数がさらに減少します。境界モード動作により、負荷レギュレーションの優れた小型磁気ソリューションを実現します。低リップルのBurst Mode動作により、軽負荷時の効率を高く維持する一方で、出力電圧リップルを最小限に抑えます。1.2A、65V DMOSパワー・スイッチのほかに、すべての高電圧回路および制御ロジックを5ピンThinSOTパッケージに集積しています。

LT8301は2.7V~42Vの入力電圧範囲で動作し、最大6Wの絶縁出力電力を供給できます。高い集積レベルと境界モードおよび低リップルBurst Modeの採用により、絶縁型の電力を供給するための使いやすく部品点数の少ない高効率アプリケーション・ソリューションが得られます。


アプリケーション

  • 通信機器、自動車、産業機器、医療機器の絶縁型電源
  • 絶縁型補助電源/ハウスキーピング電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$3.31

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8301ES5#TRMPBF
  • HTML
  • HTML
LT8301ES5#TRPBF
  • HTML
  • HTML
LT8301ES5#WTRMPBF
  • HTML
  • HTML
LT8301ES5#WTRPBF
  • HTML
  • HTML
LT8301HS5#TRMPBF
  • HTML
  • HTML
LT8301HS5#TRPBF
  • HTML
  • HTML
LT8301HS5#WTRMPBF
  • HTML
  • HTML
LT8301HS5#WTRPBF
  • HTML
  • HTML
LT8301IS5#TRMPBF
  • HTML
  • HTML
LT8301IS5#TRPBF
  • HTML
  • HTML
LT8301IS5#WTRMPBF
  • HTML
  • HTML
LT8301IS5#WTRPBF
  • HTML
  • HTML
LT8301JS5#TRMPBF
  • HTML
  • HTML
LT8301JS5#TRPBF
  • HTML
  • HTML
LT8301JS5#WTRMPBF
  • HTML
  • HTML
LT8301JS5#WTRPBF
  • HTML
  • HTML
LT8301MPS5#TRMPBF
  • HTML
  • HTML
LT8301MPS5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8301ES5#TRMPBF

製造中

LT8301ES5#TRPBF

製造中

LT8301ES5#WTRMPBF

製造中

LT8301ES5#WTRPBF

製造中

LT8301HS5#TRMPBF

製造中

LT8301HS5#TRPBF

製造中

LT8301HS5#WTRMPBF

製造中

LT8301HS5#WTRPBF

製造中

LT8301IS5#TRMPBF

製造中

LT8301IS5#TRPBF

製造中

LT8301IS5#WTRMPBF

製造中

LT8301IS5#WTRPBF

製造中

LT8301MPS5#TRMPBF

製造中

LT8301MPS5#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8301ES5#TRMPBF

製造中

LT8301ES5#TRPBF

製造中

LT8301ES5#WTRMPBF

製造中

LT8301ES5#WTRPBF

製造中

LT8301HS5#TRMPBF

製造中

LT8301HS5#TRPBF

製造中

LT8301HS5#WTRMPBF

製造中

LT8301HS5#WTRPBF

製造中

LT8301IS5#TRMPBF

製造中

LT8301IS5#TRPBF

製造中

LT8301IS5#WTRMPBF

製造中

LT8301IS5#WTRPBF

製造中

LT8301MPS5#TRMPBF

製造中

LT8301MPS5#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

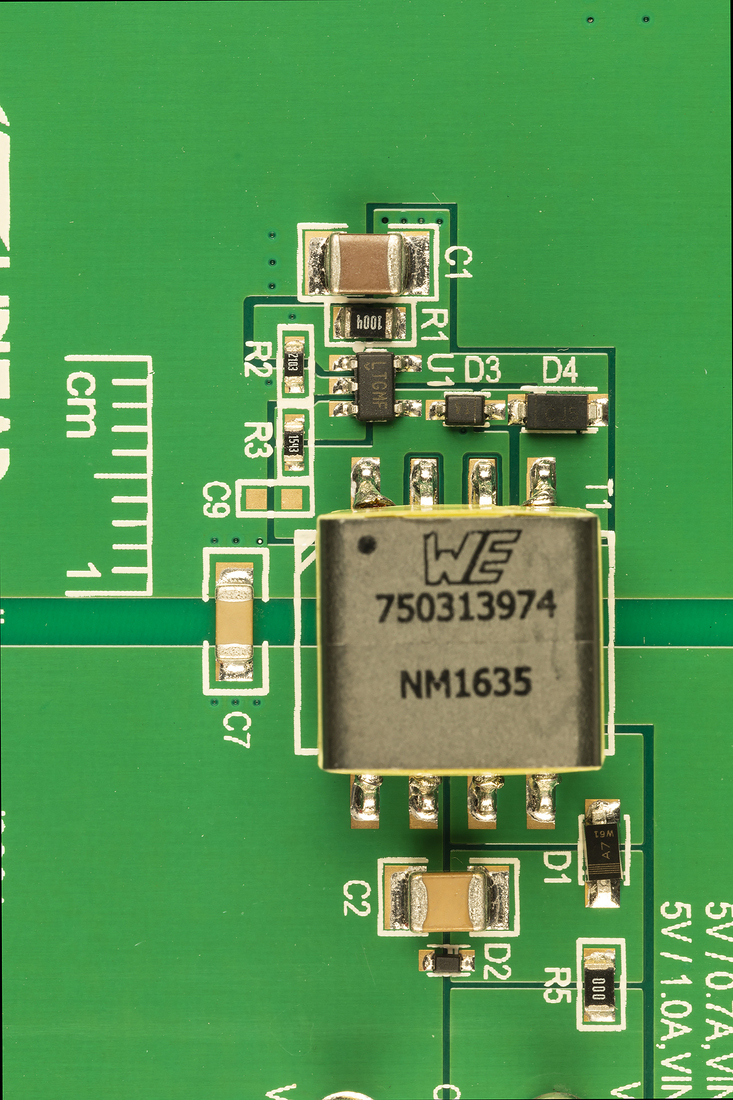

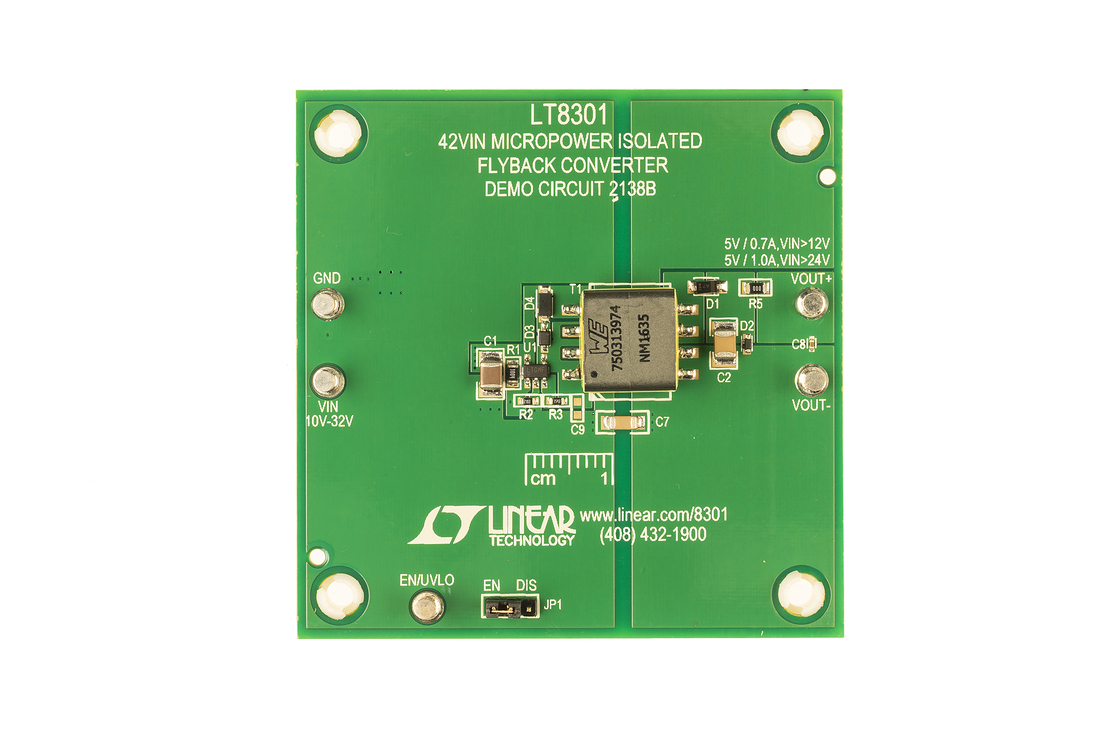

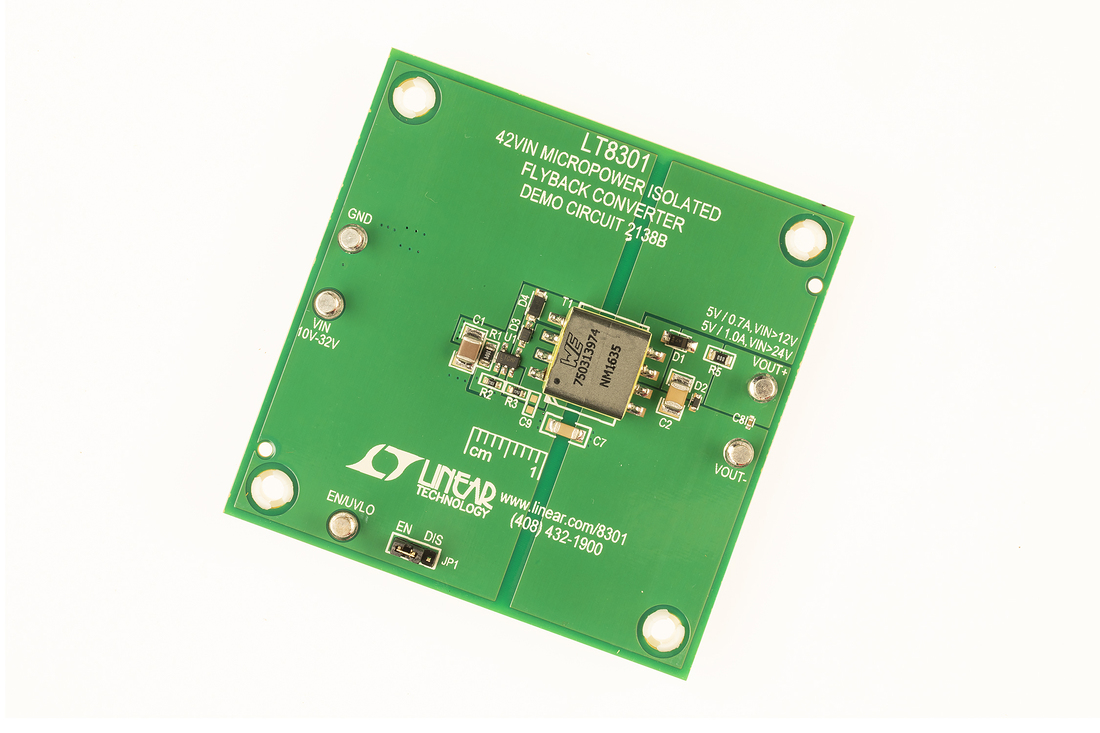

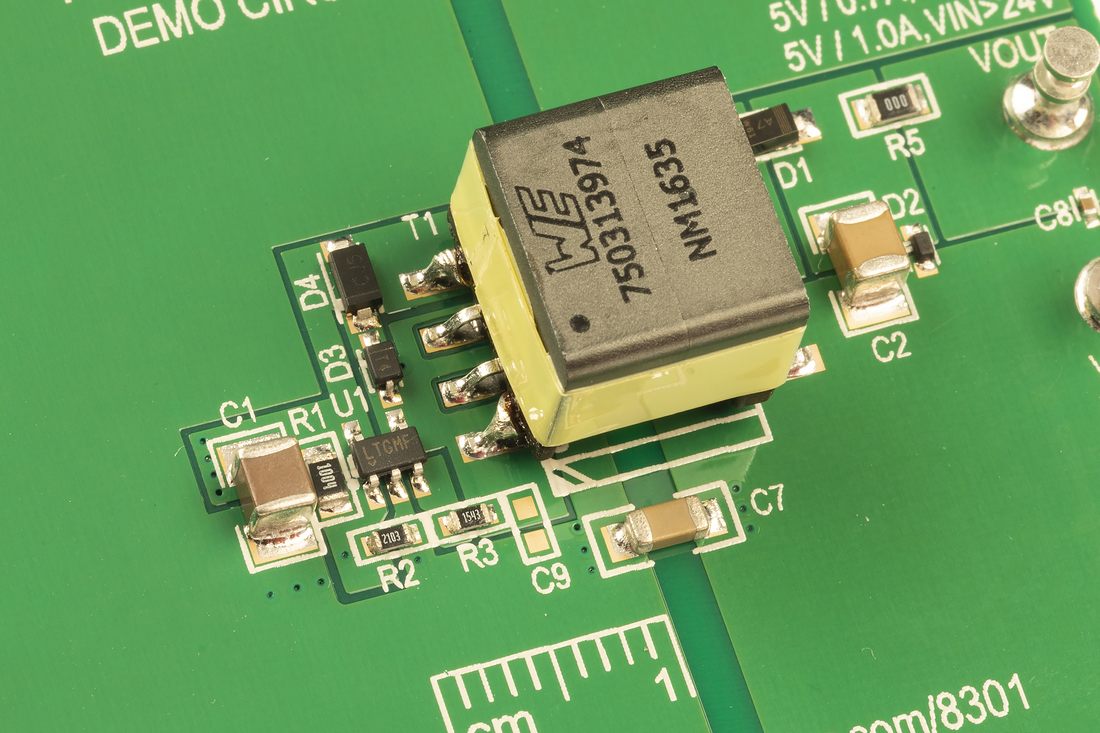

DC2138B

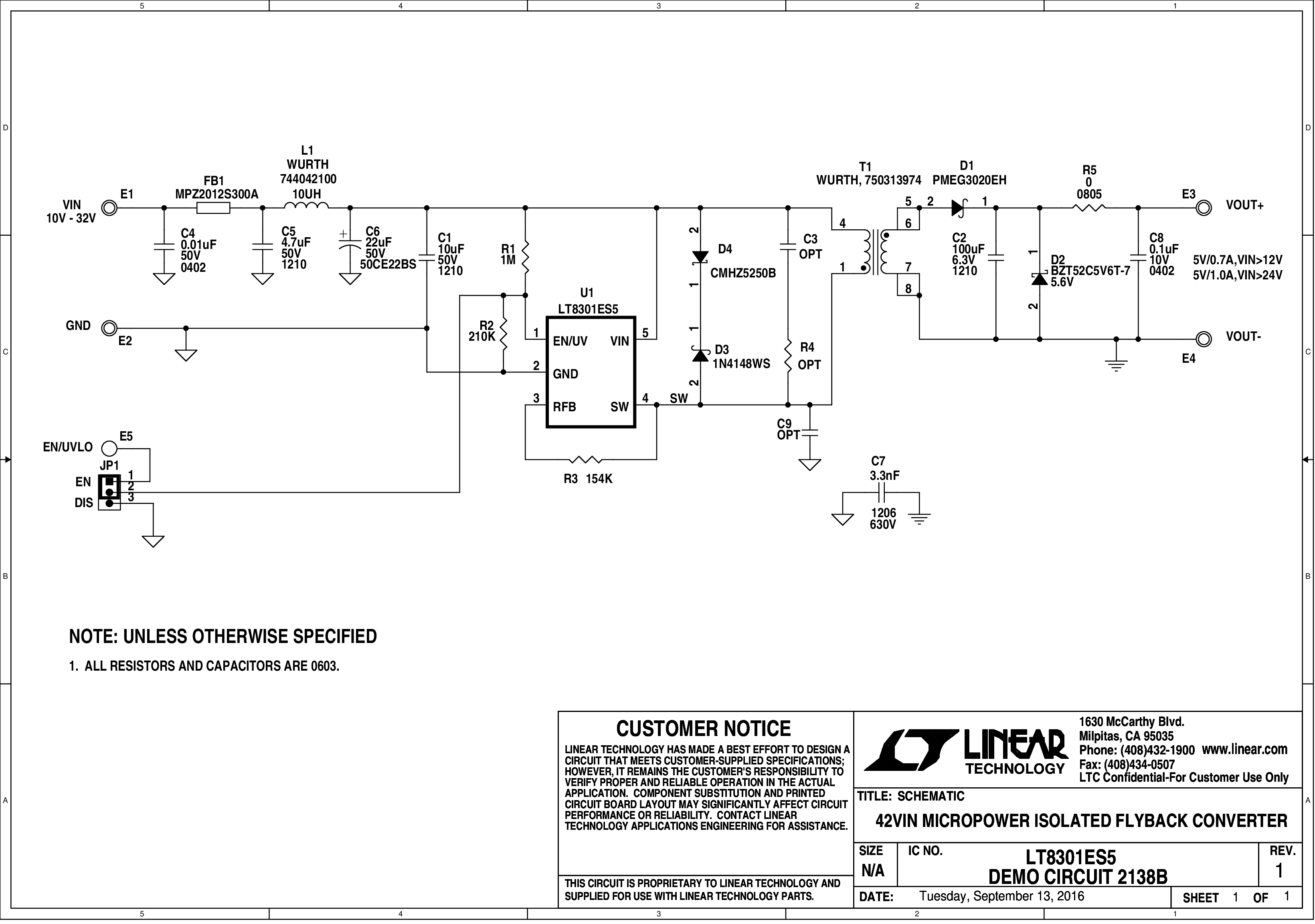

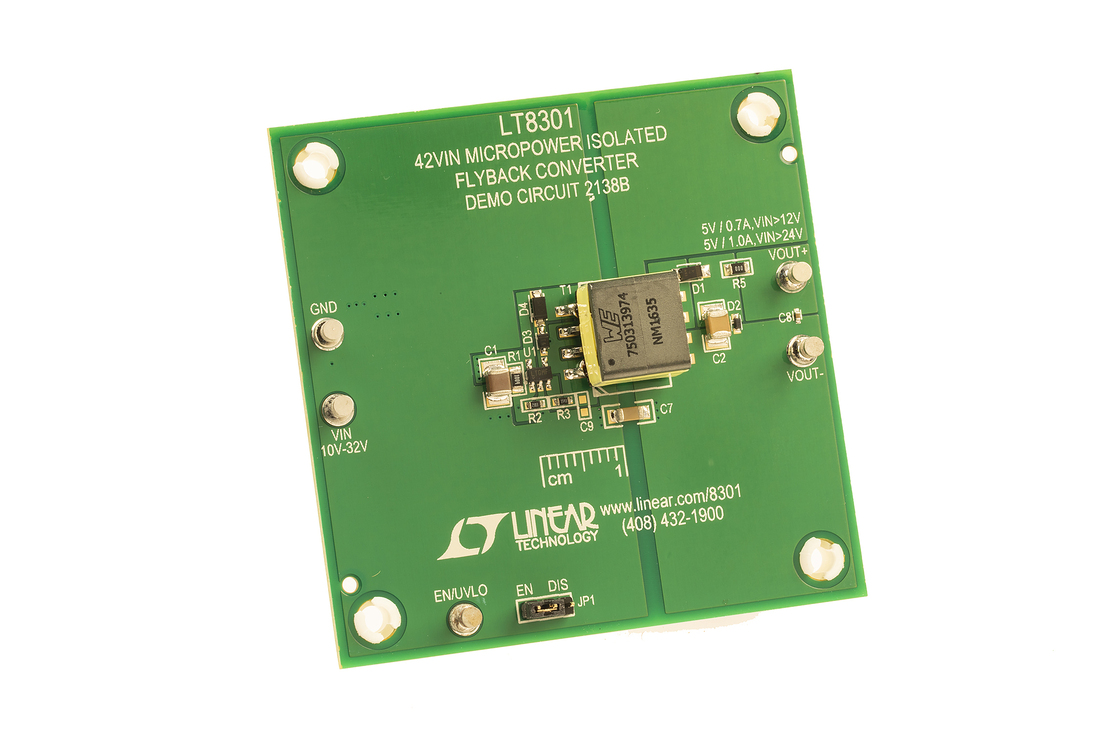

LT8301ES5絶縁型デモ用ボード | フォトカプラ不要のフライバック、10V ≤VIN≤ 32V、VOUT=5V(0.7A~1A時)

zoom

DC2138B

LT8301ES5絶縁型デモ用ボード | フォトカプラ不要のフライバック、10V ≤VIN≤ 32V、VOUT=5V(0.7A~1A時)

LT8301ES5絶縁型デモ用ボード | フォトカプラ不要のフライバック、10V ≤VIN≤ 32V、VOUT=5V(0.7A~1A時)

製品の詳細

デモ回路2138Bは、LT8301を使用した絶縁型フライバック・コンバータです。このデモ回路は、10V~32V(公称24V)の入力から、5Vを出力します。出力電流能力は入力電圧と共に増加します。デモ回路のスタンバイ入力電流は、VIN=24Vで950μA(代表値)未満です。

reference details image

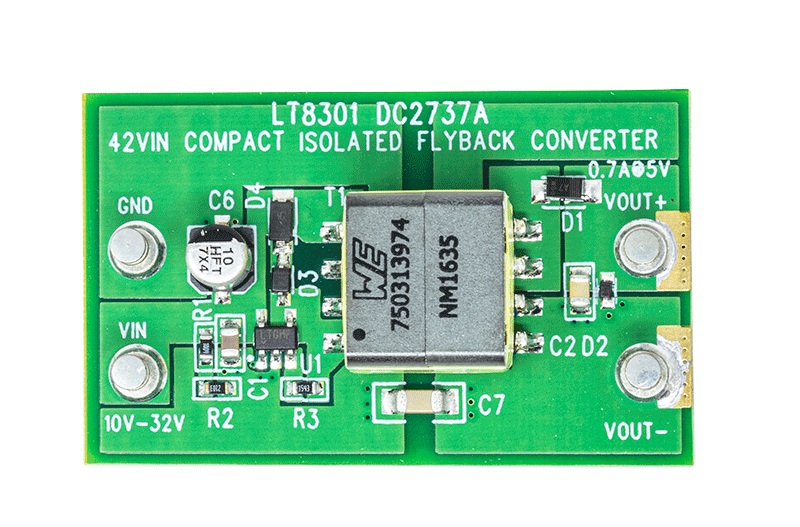

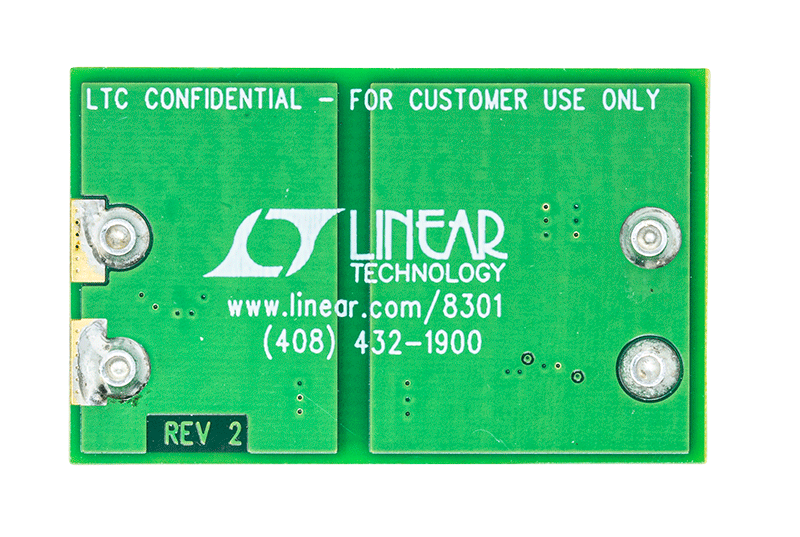

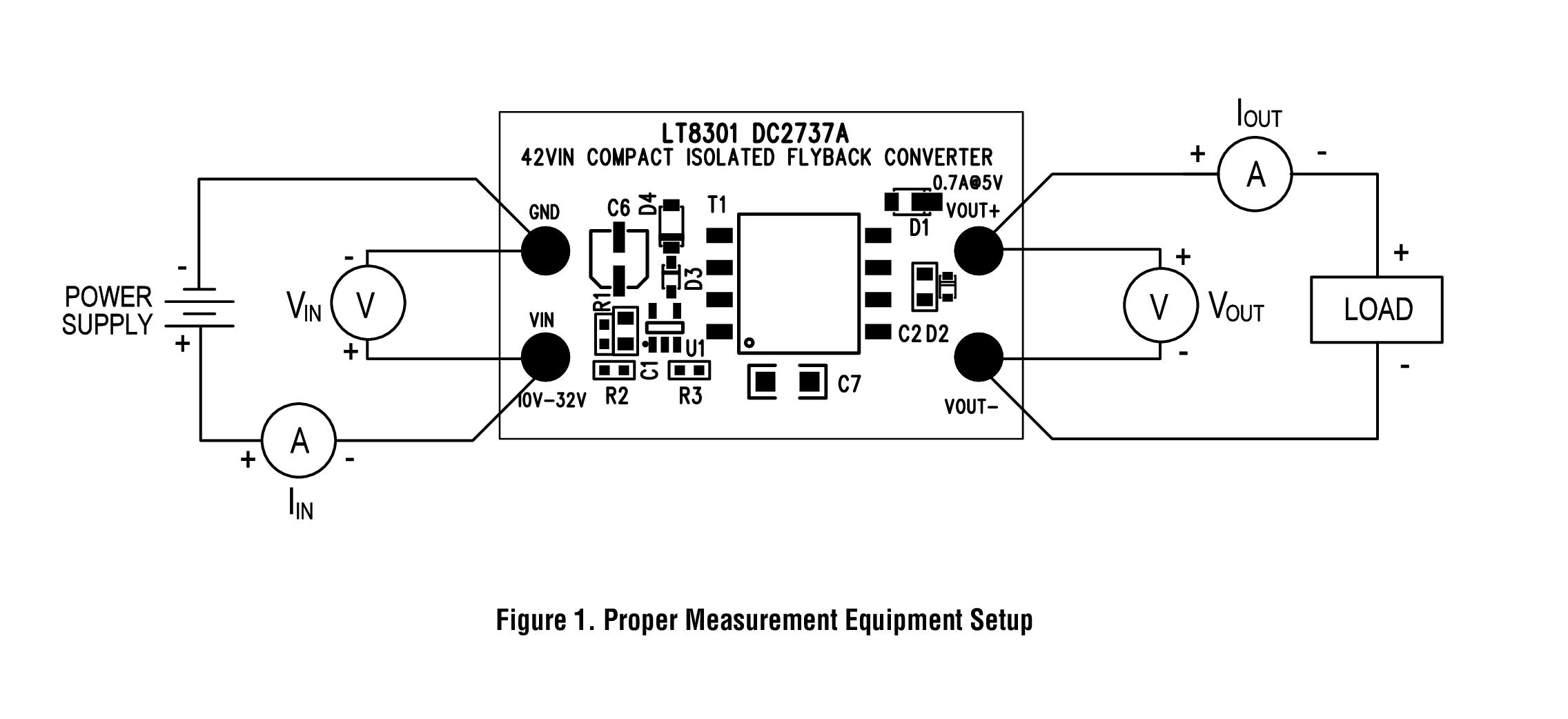

DC2737A

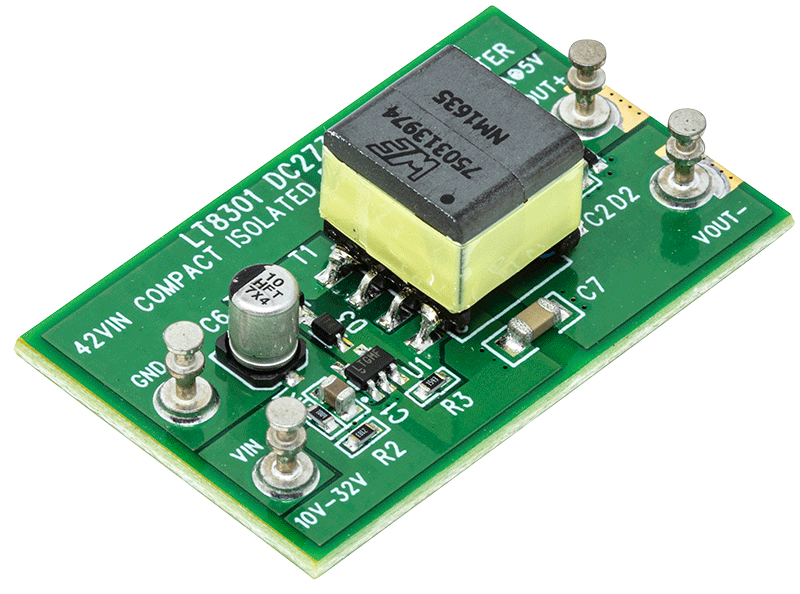

LT8301ES5デモ用ボード | 光アイソレータ不要のフライバック・コンバータ、VIN=10V~32V、VOUT=5V(最大700mA時)
