製品概要

機能と利点

  • VCCクランプで80Vを超えるサージ耐性
  • 広い動作電圧範囲：4V～80V
  • 調整可能な出力クランプ電圧
  • 高速過電流制限：5μs 未満
  • -60Vまでの逆入力保護
  • UV/OVコンパレータのしきい値を調整可能
  • シャットダウン時の低電源電流：7μA
  • -60V ～100Vの電圧に耐えるシャットダウン・ピン
  • 調整可能なフォルト・タイマ
  • NチャネルMOSFETを制御
  • フォルト時のリトライ・デューティサイクル：1%未満（LT4363-2）

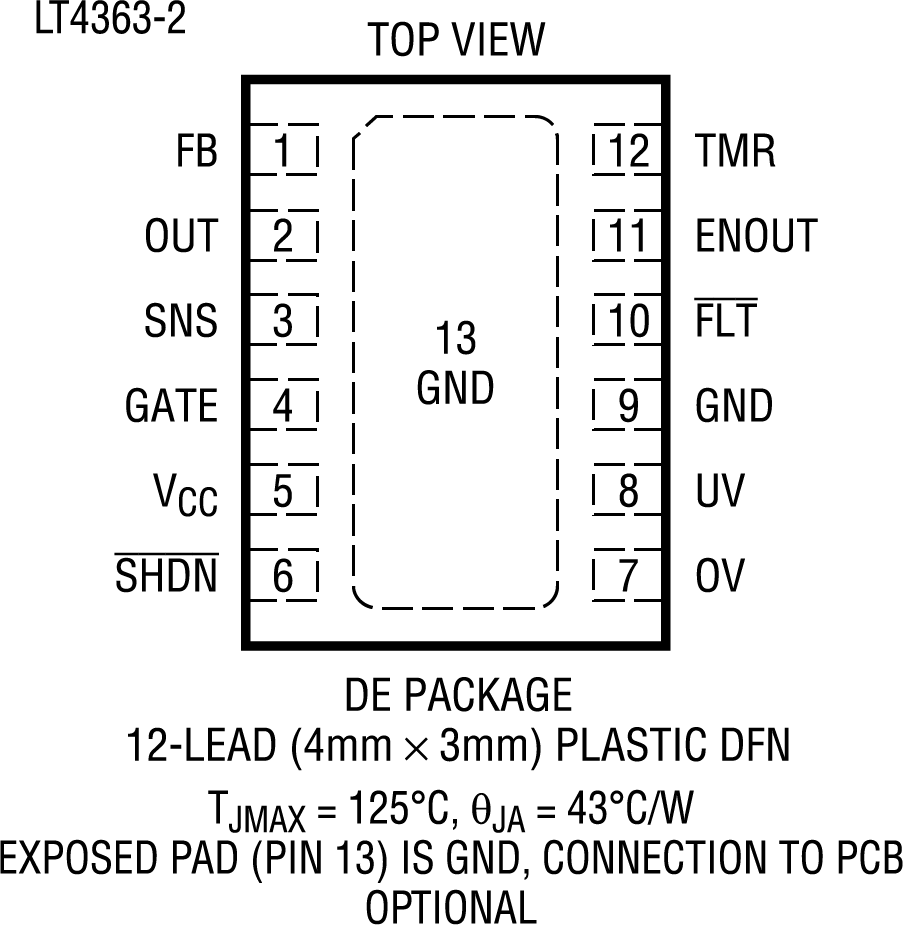

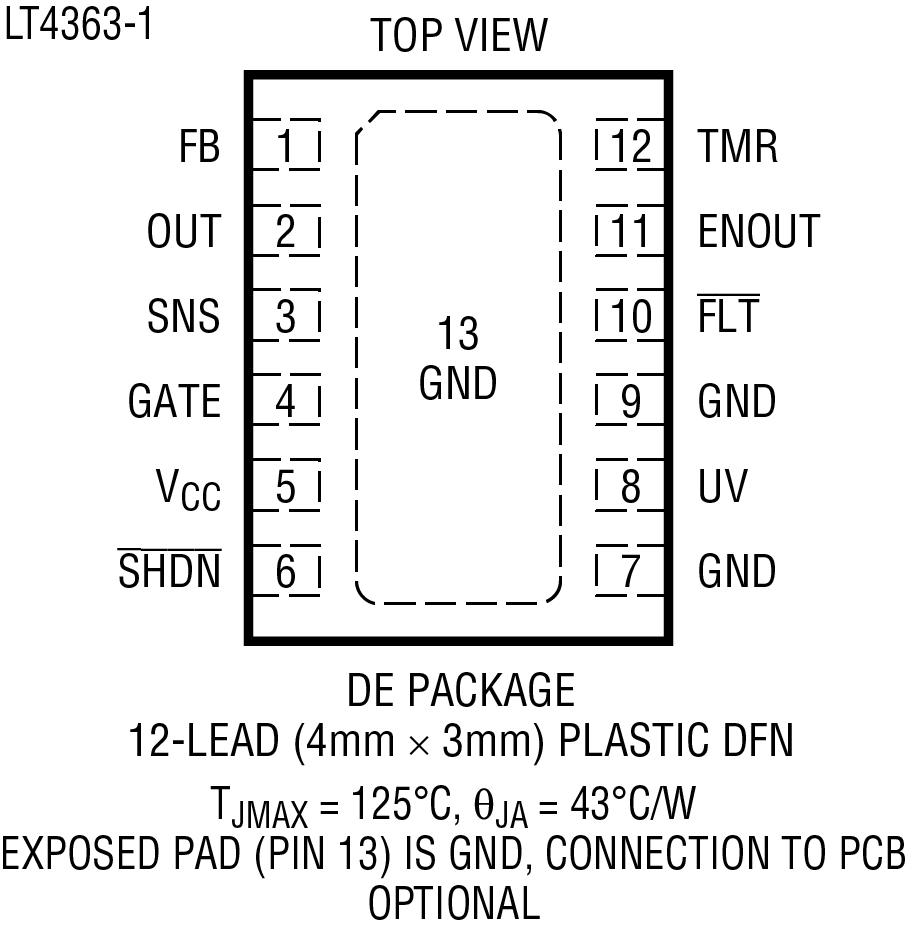

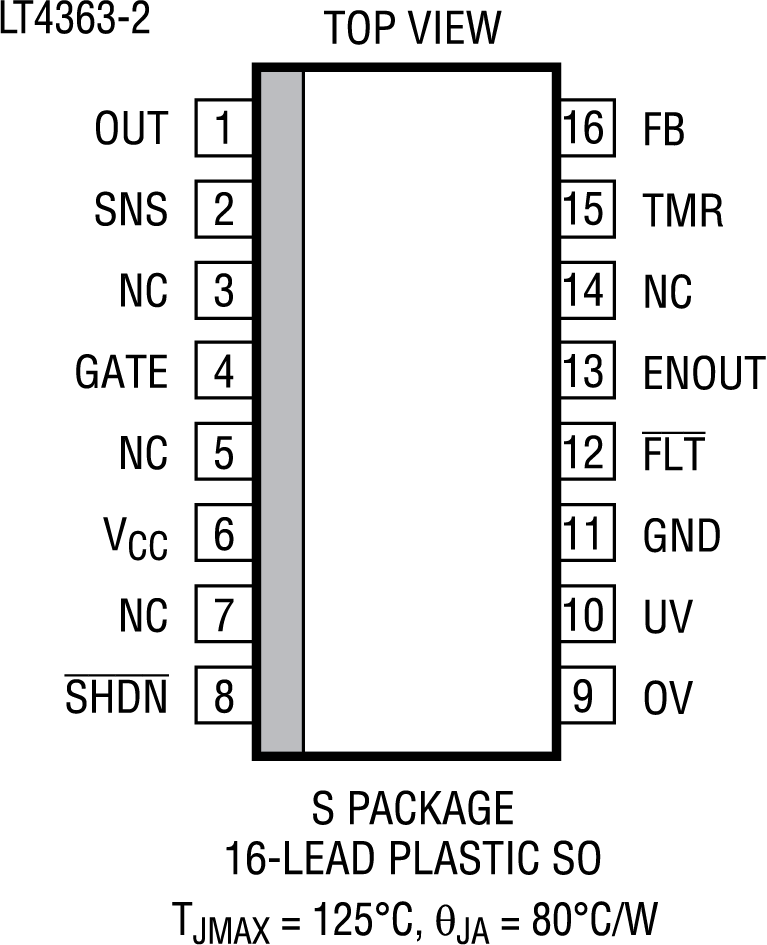

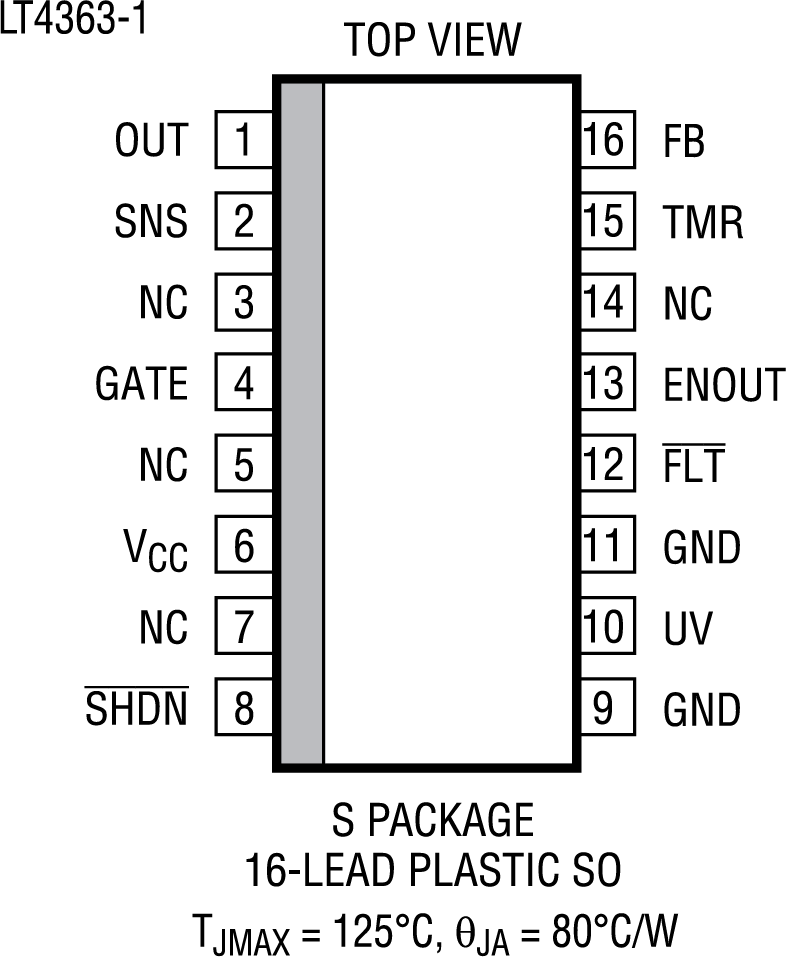

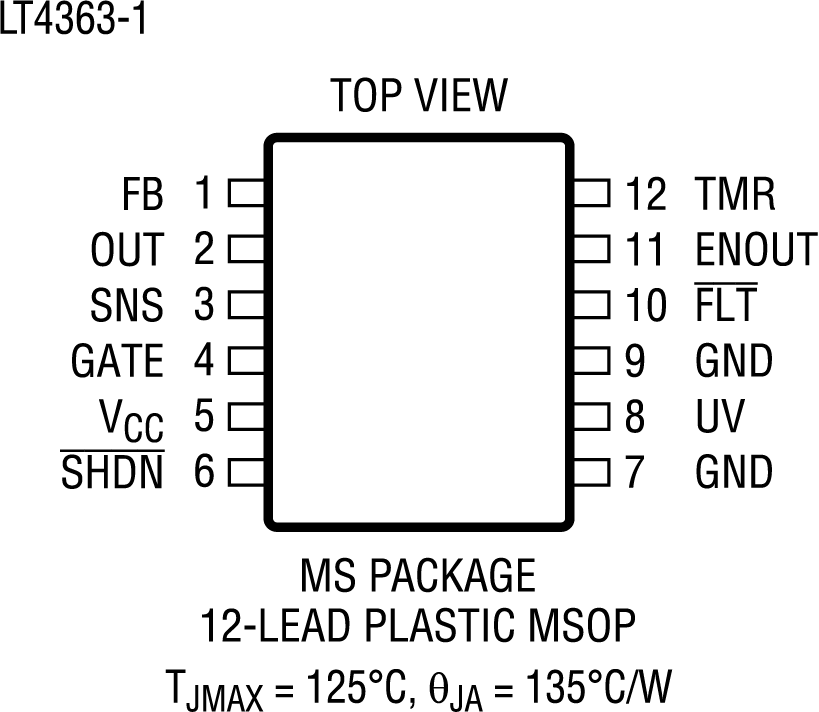

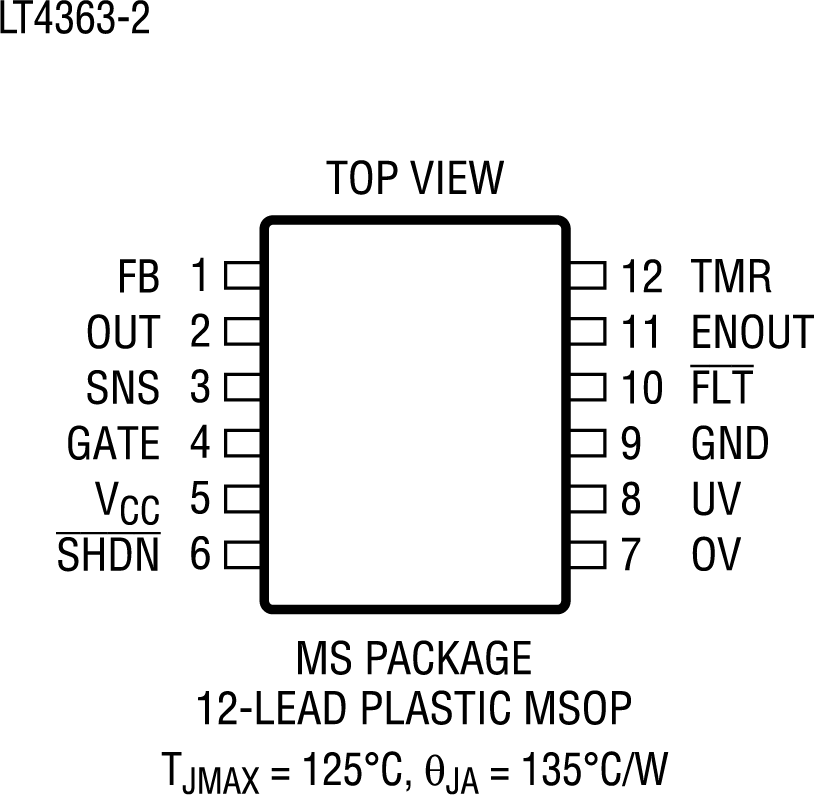

  • 12ピン（4mm×3mm）DFNパッケージ、12ピンMSOPパッケージ、または16ピンSOパッケージ

製品概要

LT4363サージ・ストッパーは高い過渡電圧から負荷を保護します。このデバイスは外付けNチャネルMOSFETのゲートを制御することにより、車載品のロード・ダンプなどの過電圧発生時に出力を安定化します。出力が安全値に制御されるので、負荷は動作を続けることができます。また、過電流フォルトから保護するために、SNSピンとOUTピン間の電圧降下をモニタします。内部アンプによって、電流センス抵抗両端の電圧を50mVに制限します。どちらのフォルト状態でも、タイマはMOSFETのストレスに反比例して起動します。タイマの期限が切れる前に、FLTピンは"L"になり、パワーダウンが差し迫っていることを警告します。この状態が続くと、MOSFETはオフします。クールダウン期間の後、LT4363-1はリセットされるまでオフのままですが、LT4363-2は再起動します。

2つの高精度コンパレータにより、入力電源の過電圧（OV）状態と低電圧（UV）状態をモニタすることができます。電位がUVのしきい値より低いときは、外付けMOSFETはオフのままです。入力電源電圧がOVのしきい値より高いと、MOSFETが再度オンすることはできません。逆入力保護用のショットキ・ダイオードの代わりにバック・トゥ・バックMOSFETを使用可能で、電圧降下と電力損失を低減します。シャットダウン・ピンにより、シャットダウン時に静止電流を7μA未満に低減します。


アプリケーション

  • 車載/航空電子のサージ保護
  • Hot Swap™/活線挿入
  • バッテリ駆動システム用のハイサイド・スイッチ
  • 本質安全アプリケーション

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

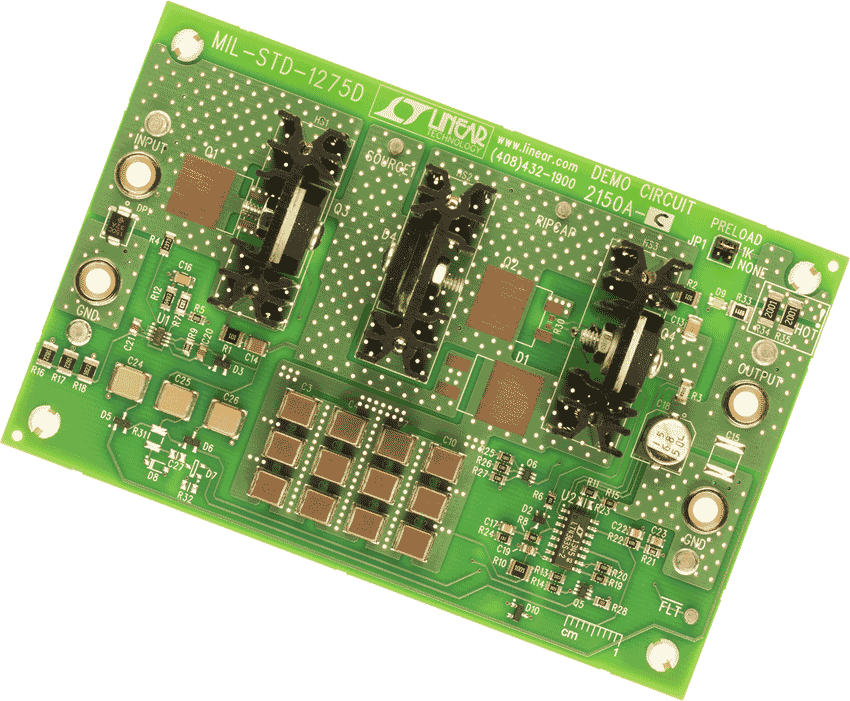

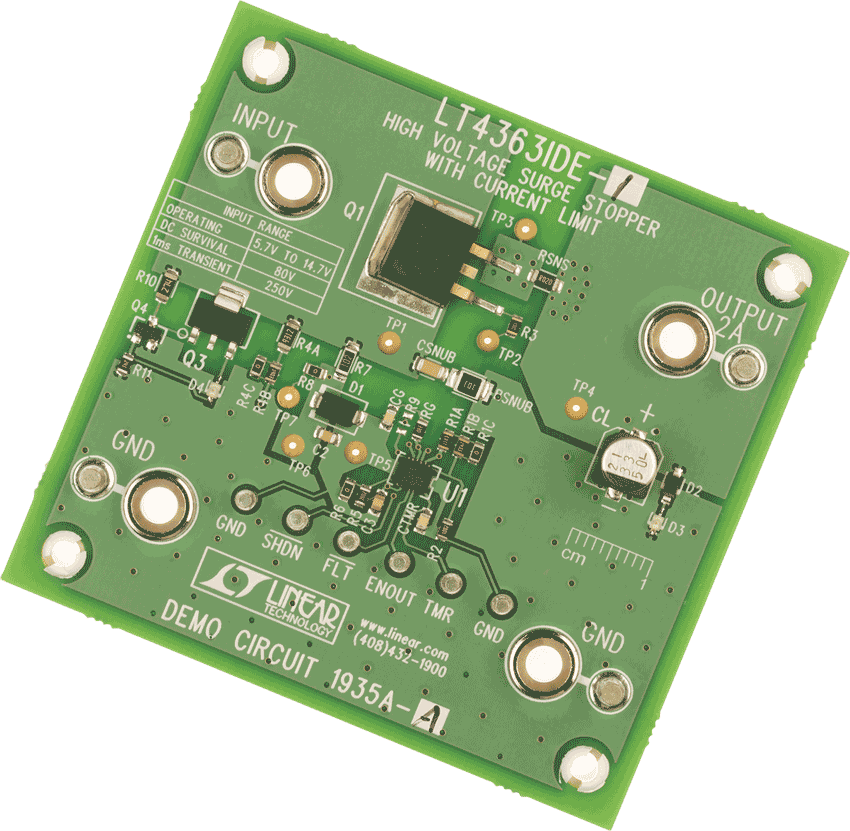

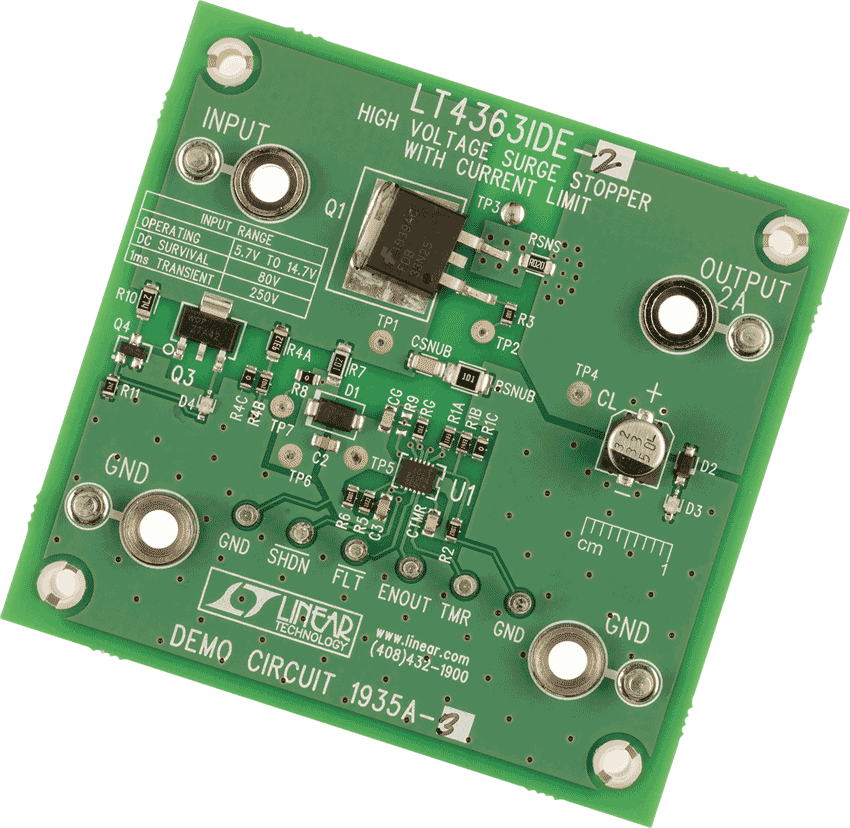

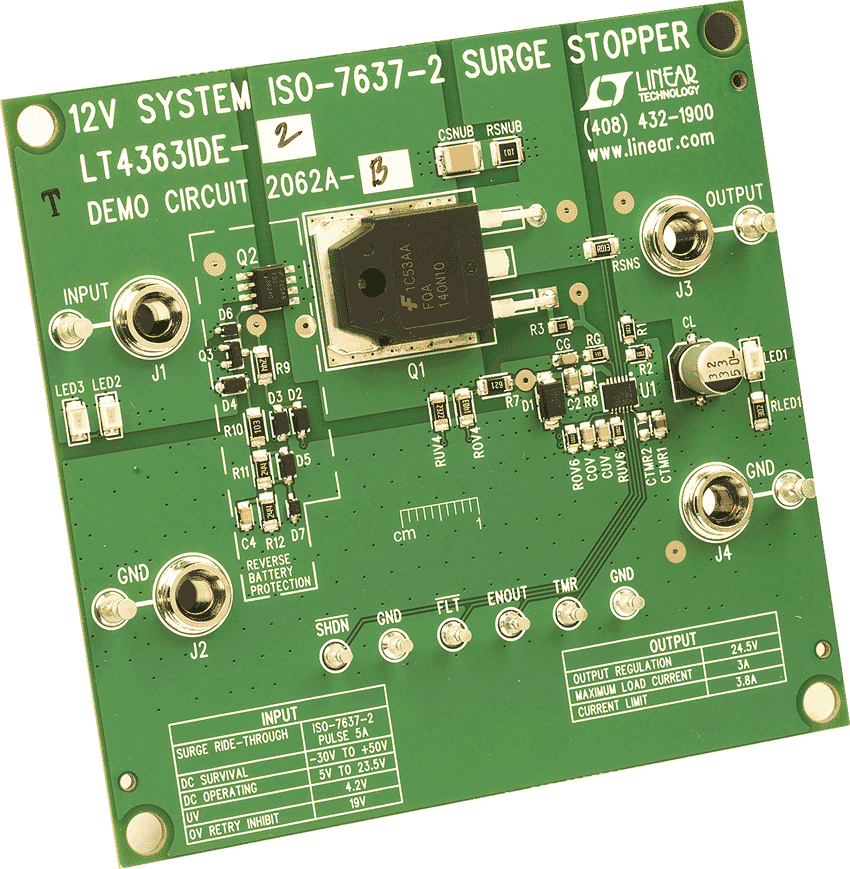

評価キット (5)

参考資料

  • すべてを表示 (11)
  • データシート (1)
  • 信頼性データ (1)
  • ユーザ・ガイド (3)
  • Product Selector Card (2)
  • ビデオ (1)
  • 技術記事 (2)
  • 珍問／難問集 (1)
    • Document Type

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspiceデモ用回路集の実行方法

    ステップ1: LTSpiceをダウンロードし、インストールしてください。

    ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

    ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

    LTspice

    LTspiceシュミレータ

    LT4363-2 Demo Circuit - Overvoltage Regulator with 250V Surge Protection (5.5-250V to 16V Max)
