LTC4359: 逆入力保護機能を備えた理想ダイオード・コントローラ データシート (Rev. B)7/31/2014PDF521K
製品概要
機能と利点
- パワー・ショットキ・ダイオードを置き換えることにより電力損失を低減
- 広い動作電圧範囲：4V～80V
- -40Vまでの逆入力保護
- 低いシャットダウン電流：9μA
- 低い動作電流：150μA
- 発振のないスムーズな切り替え
- 1つまたはバック・トゥ・バック接続のNチャネルMOSFETを制御
- 6ピン（2mm × 3mm）DFNパッケージおよび8ピンMSOPパッケージで供給
- AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
LTC4359は、外付けのNチャネルMOSFETを駆動してショットキ・ダイオードを置き換える正の高電圧理想ダイオード・コントローラです。MOSFETの順方向電圧降下を制御して、軽負荷でも発振することなく電流がスムーズに供給されるようにします。電源が故障した場合や短絡した場合は、高速ターンオフによって逆方向電流トランジェントが最小限に抑えられます。シャットダウン・モードが組み込まれているので、静止電流が負荷切り替えアプリケーションでは9μAに、理想ダイオード・アプリケーションでは14μAに低減されます。
大電流ダイオードのアプリケーションで使用した場合、LTC4359は消費電力、熱放散、電圧損失、およびプリント回路基板面積を低減します。動作電圧範囲が広く、逆方向入力電圧に耐える能力を備え、温度定格が高いことにより、LTC4359は、自動車および通信機器の両方のアプリケーションの厳しい要件を満たします。LTC4359は、複数のシステム内の複数の電源と複数の冗長電源とを容易にOR接続することもできます。
アプリケーション
- 自動車用バッテリの保護
- 冗長電源
- 電源電圧の保持
- 通信機器のインフラ
- コンピュータ・システム/サーバ
- 太陽光発電システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-
R547 Reliability Data3/26/2018PDF146 K
-

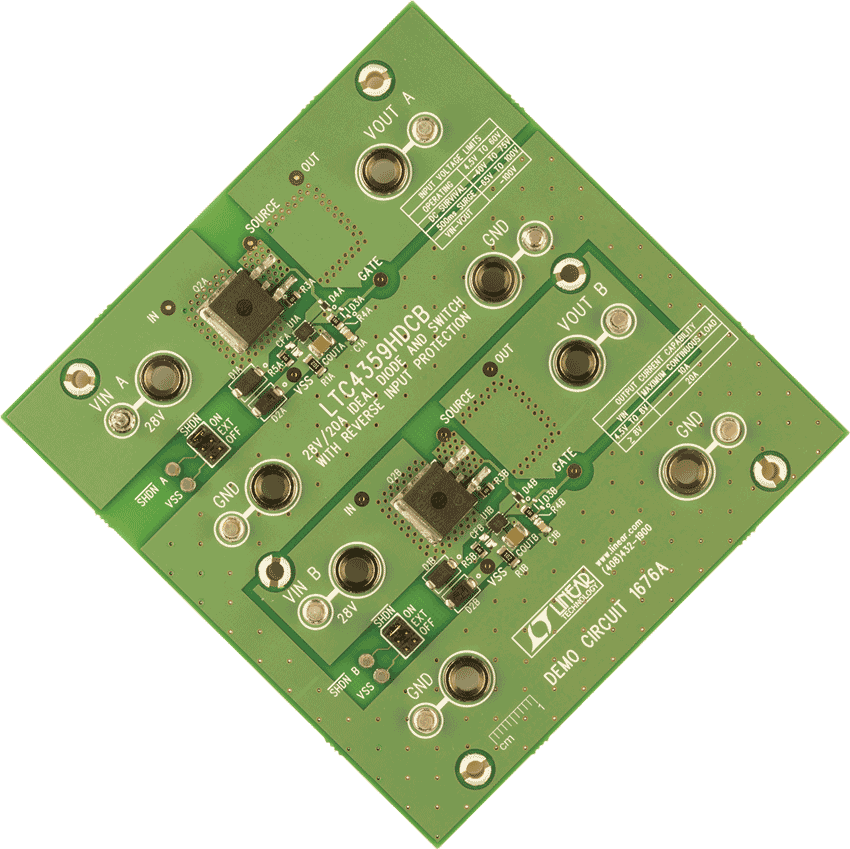

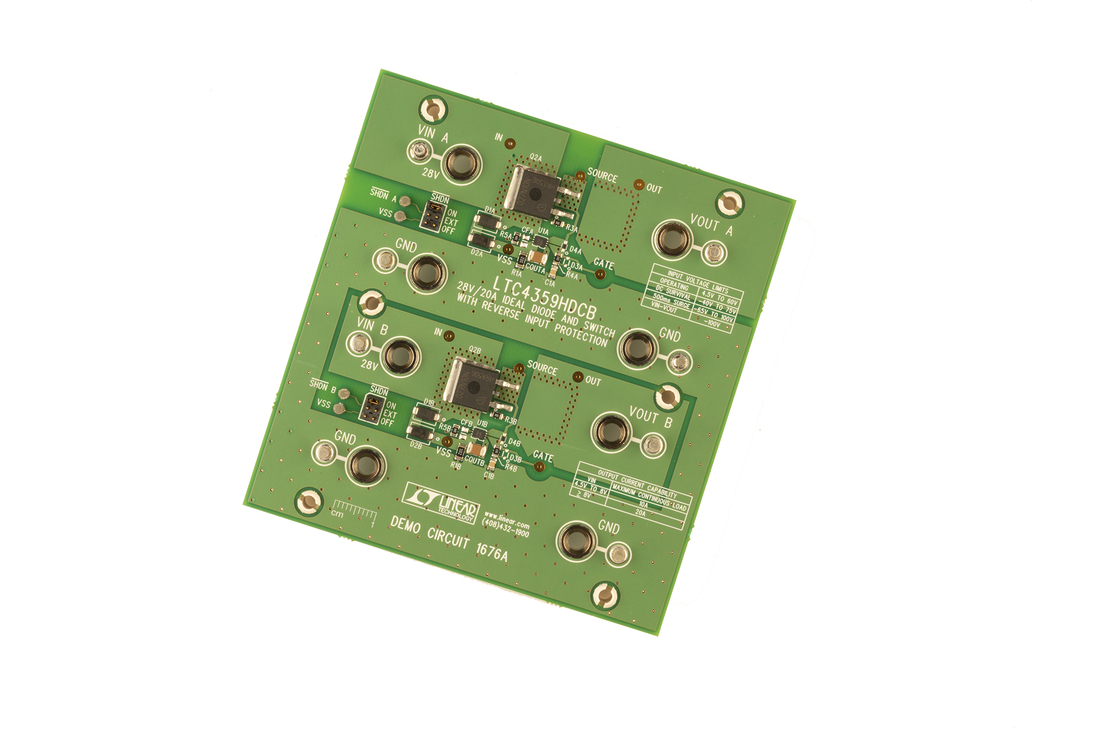

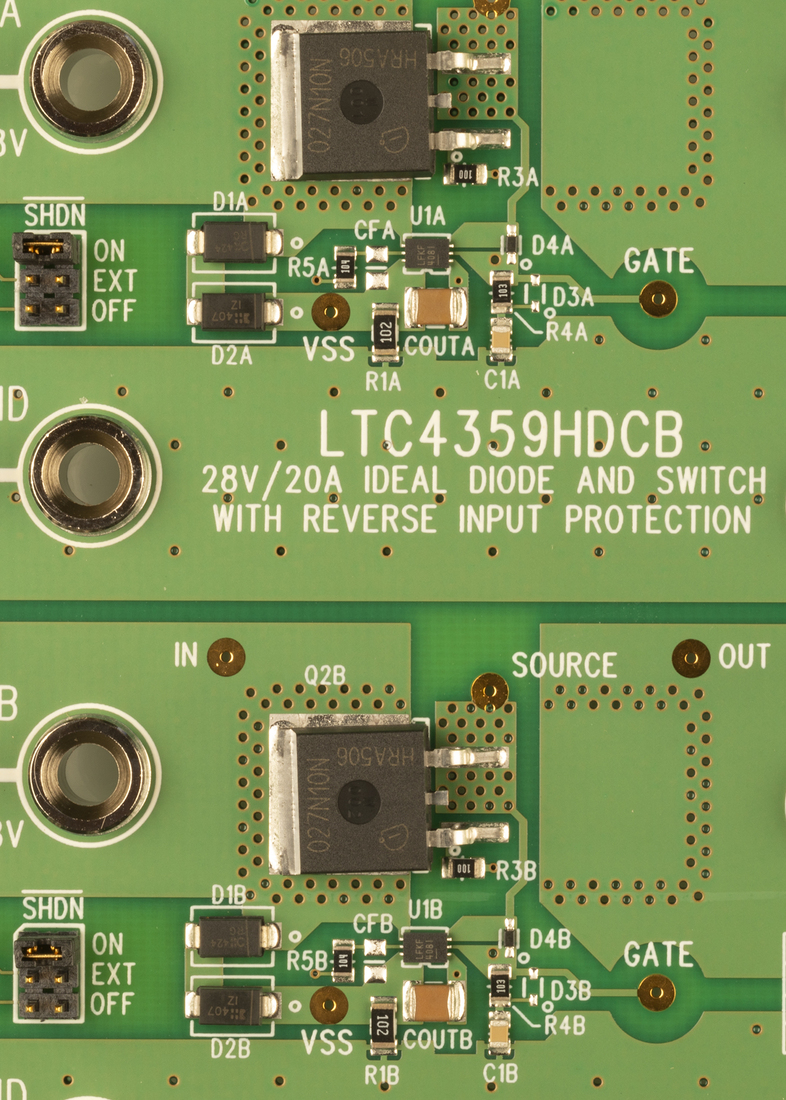

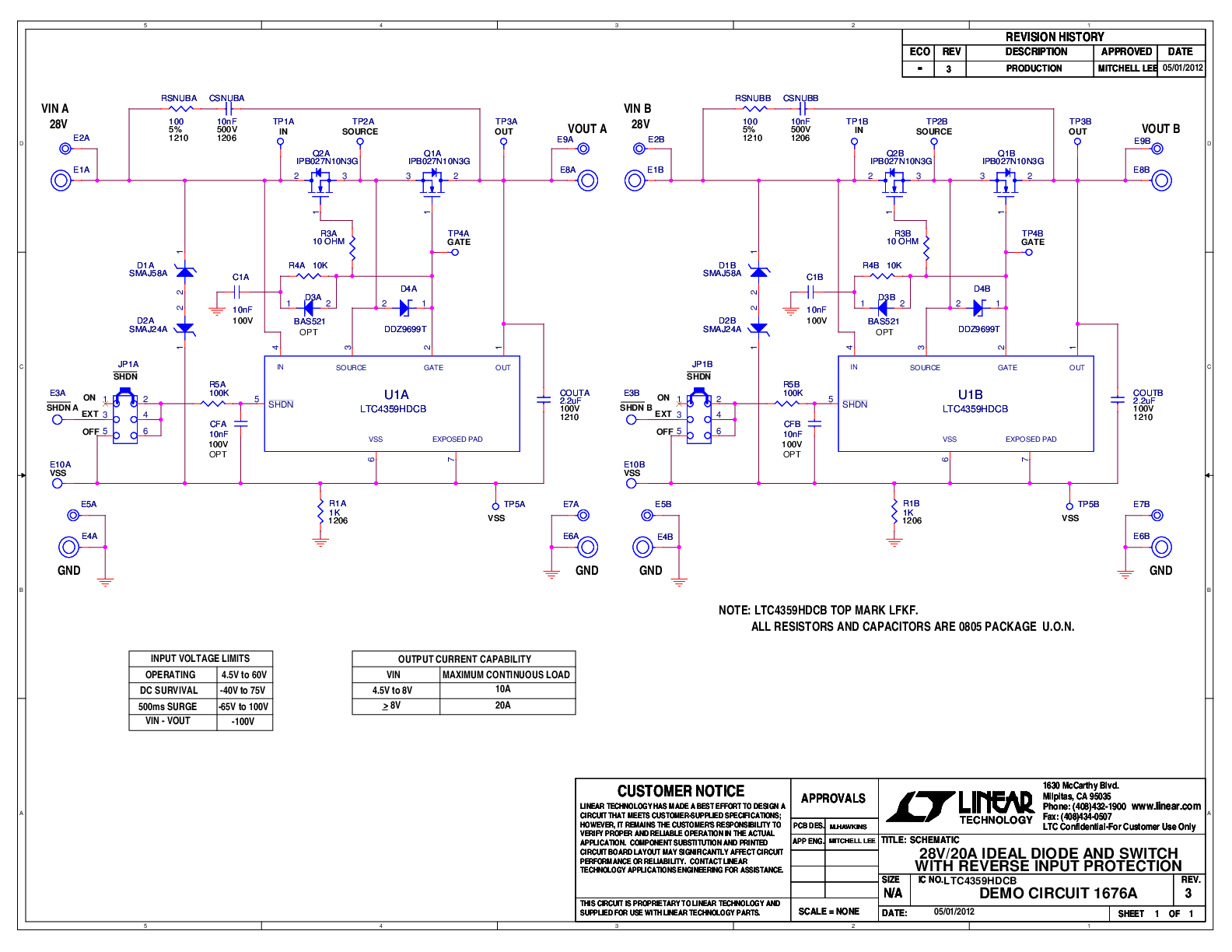

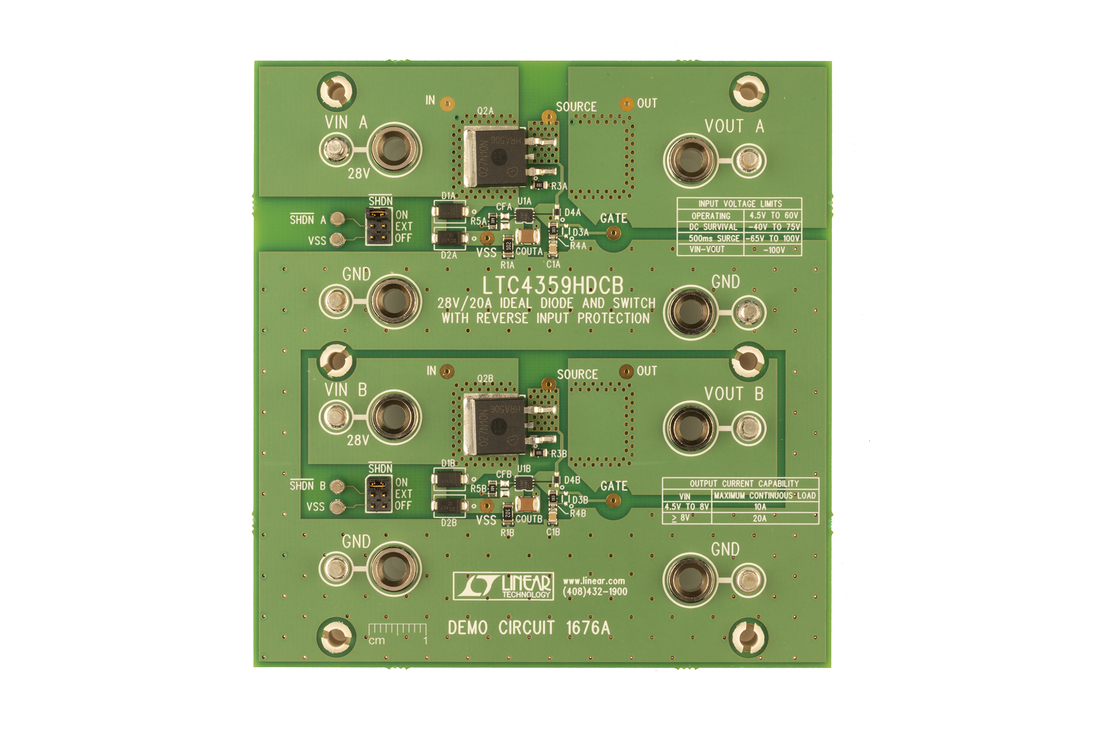

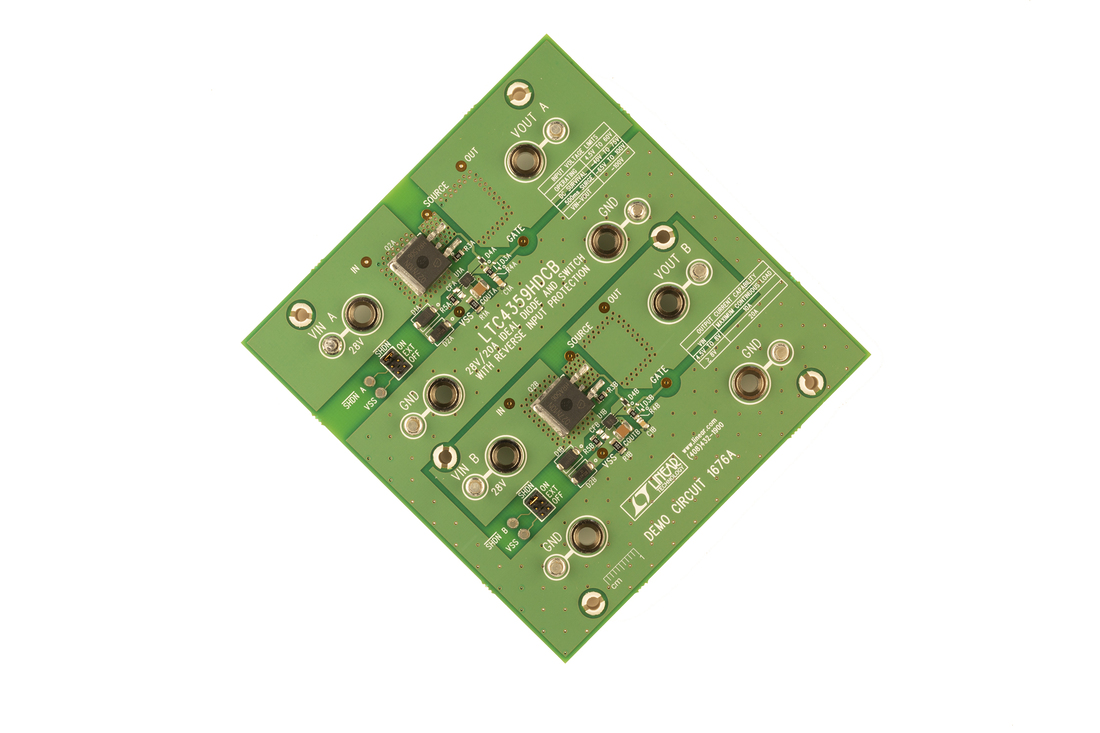

DC1676A - Demo Manual3/25/2013PDF514K
-

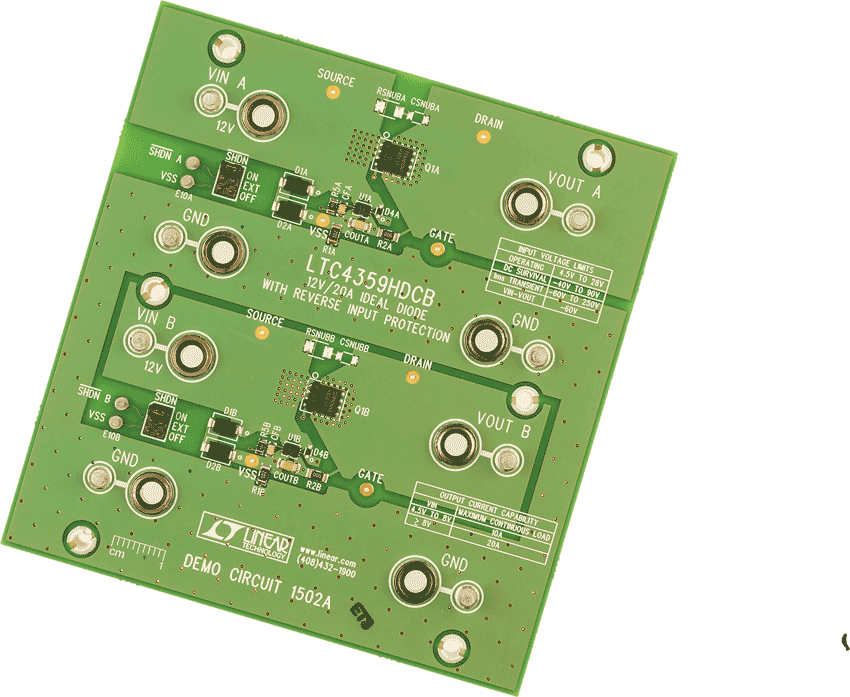

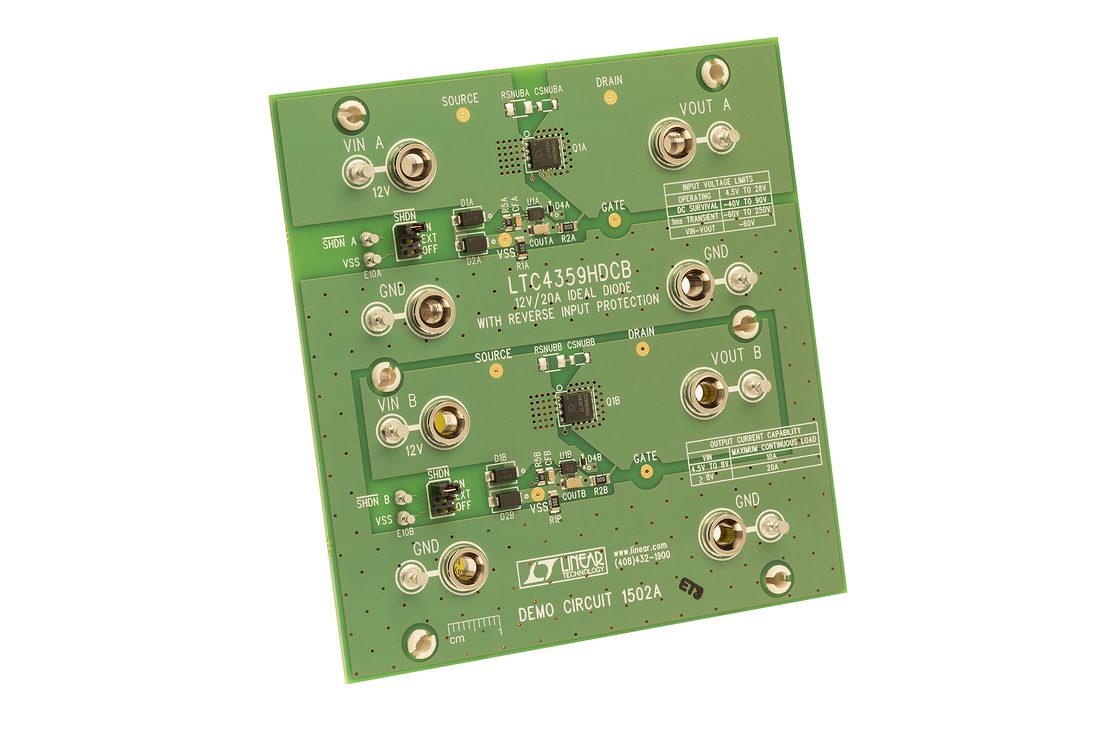

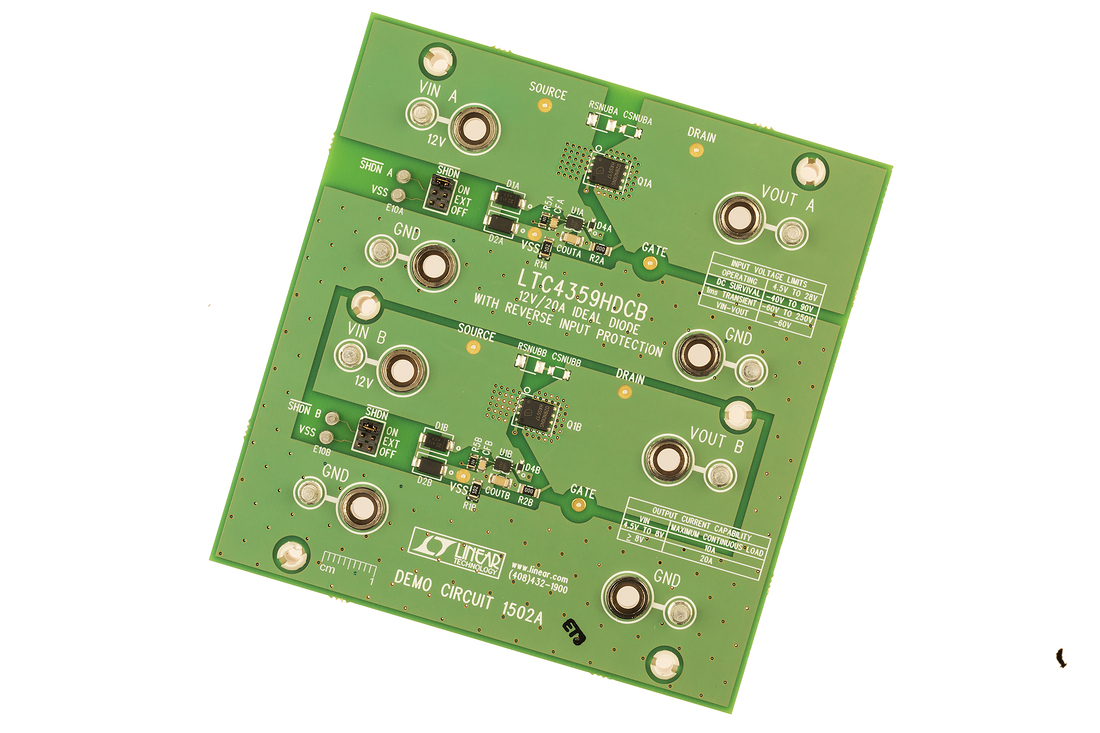

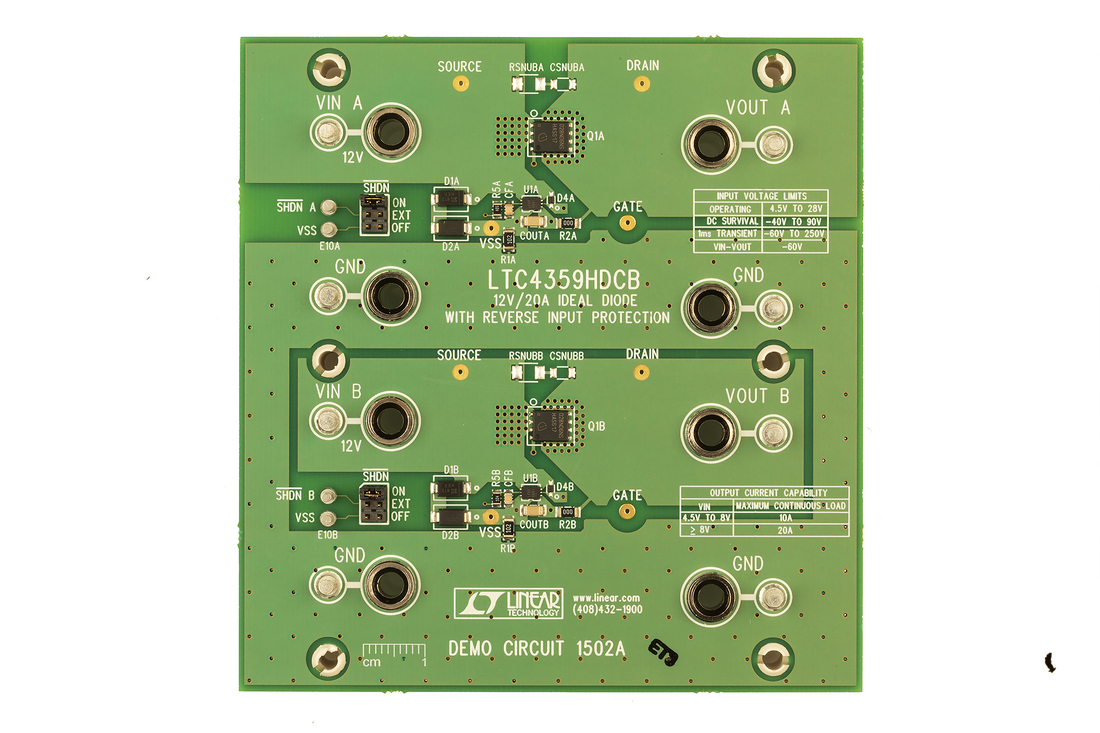

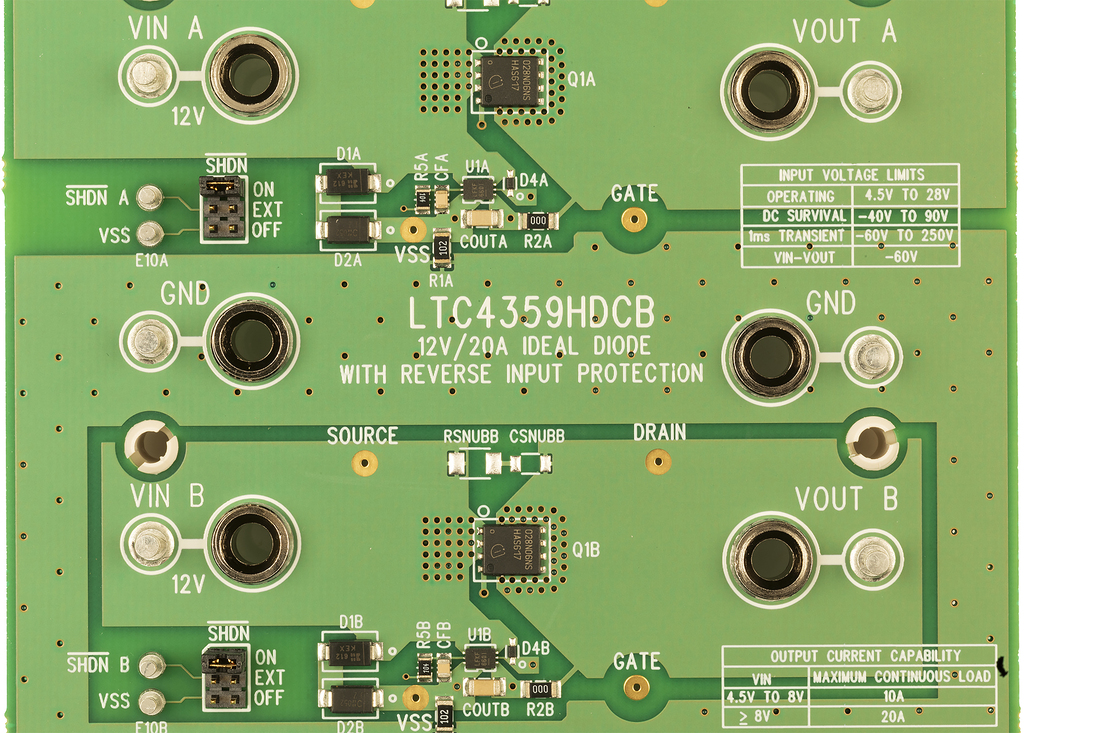

DC1502A - Demo Manual12/4/2012PDF817K
-
Micropower Hot Swap Controller8/1/2014PDF699K
-
Ideal Diodes and Prioritizers6/8/2018PDF1 M
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC4359
