LTC4358

5A理想ダイオード

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LTC4358 - Power Monitor, Control, and Protection Download 1.06 KB LTspice LTC4358 Demo Circuit - 12V, 5A Diode-OR Download 1.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$2.55
特長
  • パワー・ショットキーダイオードの代替デバイス
  • 20mΩの内部NチャネルMOSFET
  • 0.5μsのターンオフ時間により、ピーク･フォールト電流を制限
  • 動作電圧範囲：9V～26.5V
  • 発振のないスムーズな切り替え
  • 逆DC電流なし
  • 14ピン（4mm×3mm）DFNおよび16ピンTSSOPパッケージ
製品概要
show more Icon

LTC4358は内部20mΩNチャネルMOSFETを使用する5A理想ダイオードで、ダイオードORや高電流ダイオードのアプリケーションにおいて、ショットキー･ダイオードの代替デバイスとして使用可能です。LTC4358は消費電力、熱放散、PC基板の実装面積を低減します。

また、電源を容易にOR接続するので、システム全体の信頼性を向上させることができます。ダイオードORアプリケーションでは、LTC4358は内部MOSFETの順方向電圧降下を制御し、一方のパスから他のパスへ発振なしにスムーズな電流転送が可能です。電源が故障または短絡した場合、高速ターンオフによって逆電流過渡を最小限に抑えます。


アプリケーション

  • N＋1冗長電源
  • 高可用性システム
  • テレコム・インフラストラクチャ
  • 車載システム
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LTC4358 - Power Monitor, Control, and Protection Download 1.06 KB LTspice LTC4358 Demo Circuit - 12V, 5A Diode-OR Download 1.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$2.55
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4358

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 08/25/2008
English

LTC4358: 5A Ideal Diode Data Sheet

PDFファイルを開く

redirect
154.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English
DC1204A - Demo Manual redirect icon

180.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R536 Reliability Data redirect icon

49.04 K

download

PDFをダウンロード

技術記事

3

PDF Vector

HTML

更新 06/01/2008
English
Ideal Diode Betters a Schottky by a Factor of Four in Power and Space Consumption redirect icon

PDF Vector

HTML

更新 08/06/2013
English
LTspice: Parametric Plots redirect icon

PDF Vector

HTML

更新 08/06/2013
日本語
LTspice IV: パラメトリック・プロット redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4358CDE#PBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4358CDE#TRPBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4358CFE#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4358CFE#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4358IDE#PBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4358IDE#TRPBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4358IFE#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4358IFE#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC4358CFE#PBF

製造中

LTC4358CFE#TRPBF

製造中

LTC4358IFE#PBF

製造中

LTC4358IFE#TRPBF

製造中

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC4358CFE#PBF

製造中

LTC4358CFE#TRPBF

製造中

LTC4358IFE#PBF

製造中

LTC4358IFE#TRPBF

製造中

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ1
LTC4352
popup image
Cart

新規設計に推奨

モニタ機能を備えた低電圧理想ダイオード・コントローラ

低電圧ホットスワップ・コントローラ1
LTC4232
popup image
Cart

新規設計に推奨

集積化された5A Hot Swapコントローラ

製品モデル 製品ライフサイクル 詳細
LTC4357
popup image
Cart

新規設計に推奨

正の高電圧の理想ダイオード・コントローラ

LTC4359
popup image
Cart

新規設計に推奨

逆入力保護機能を備えた理想ダイオード・コントローラ

評価用キット 1

評価用キット1

evaluation kit item images

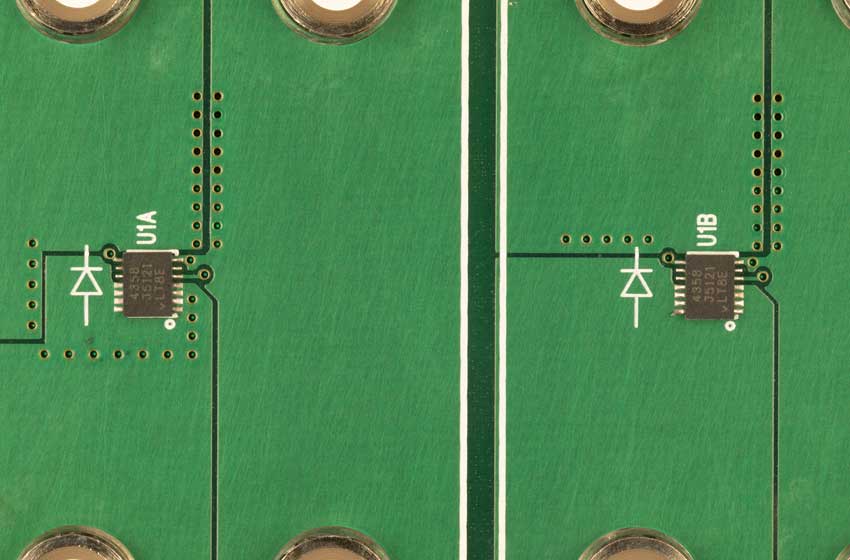

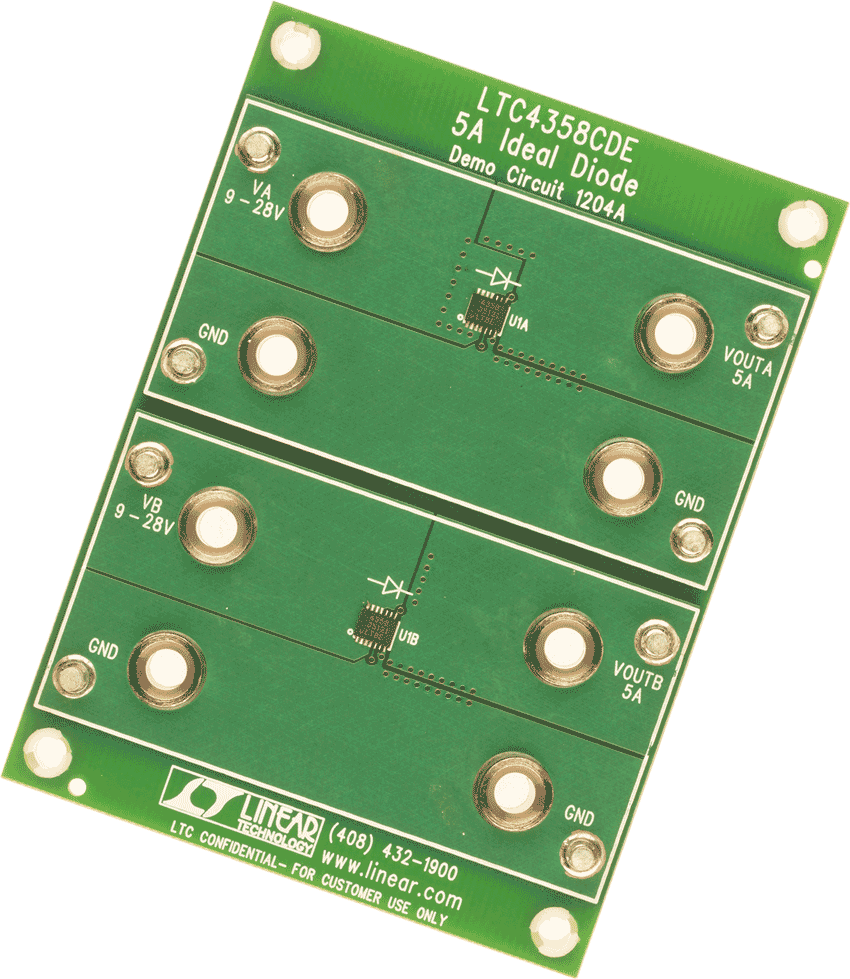

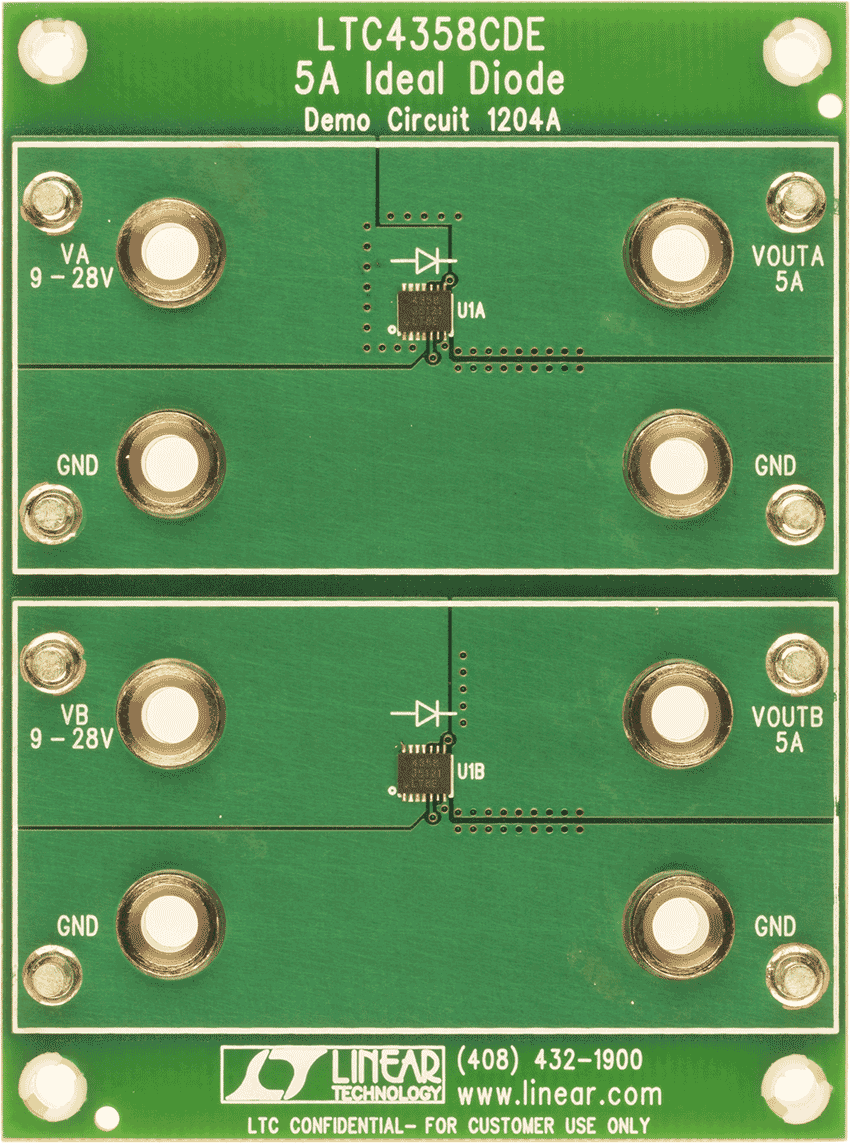

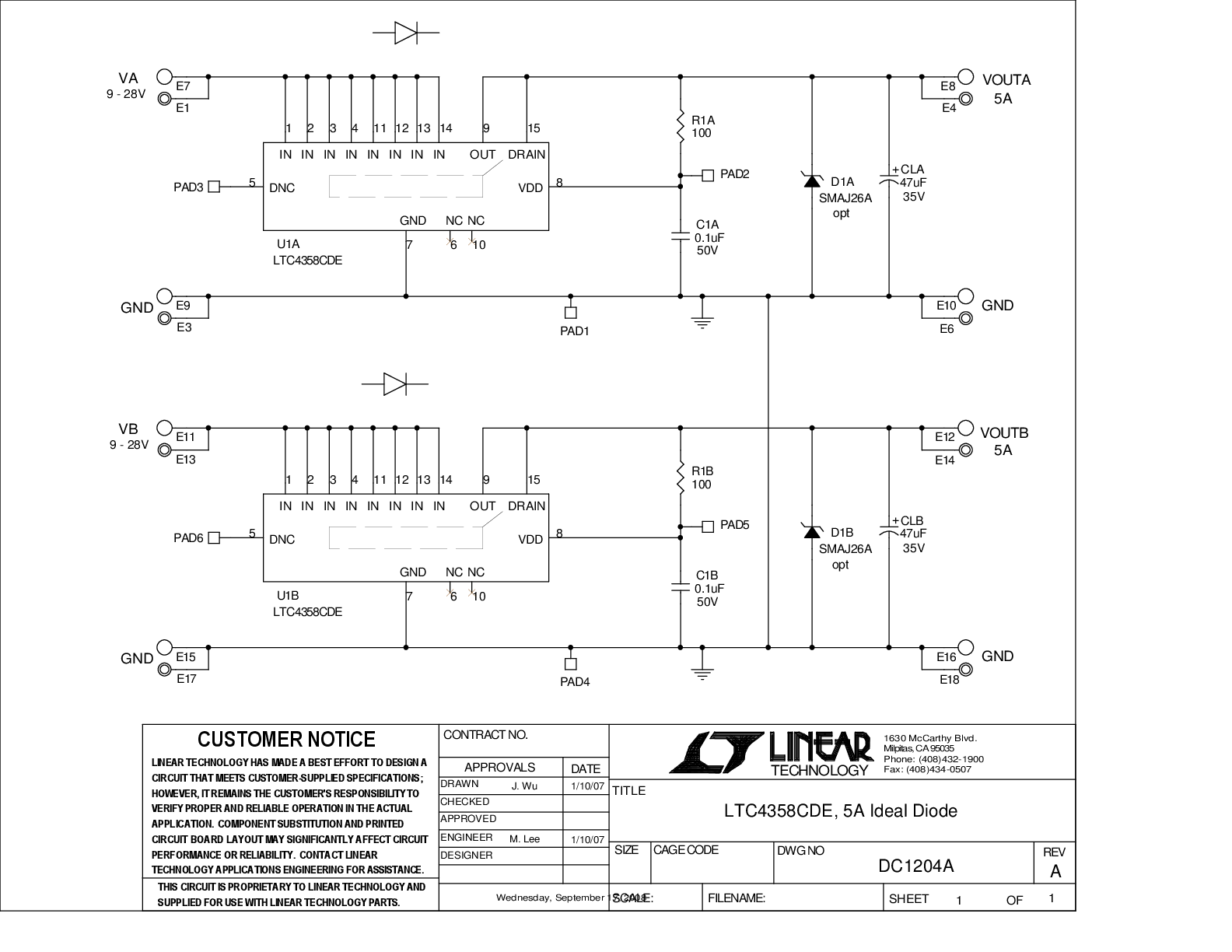

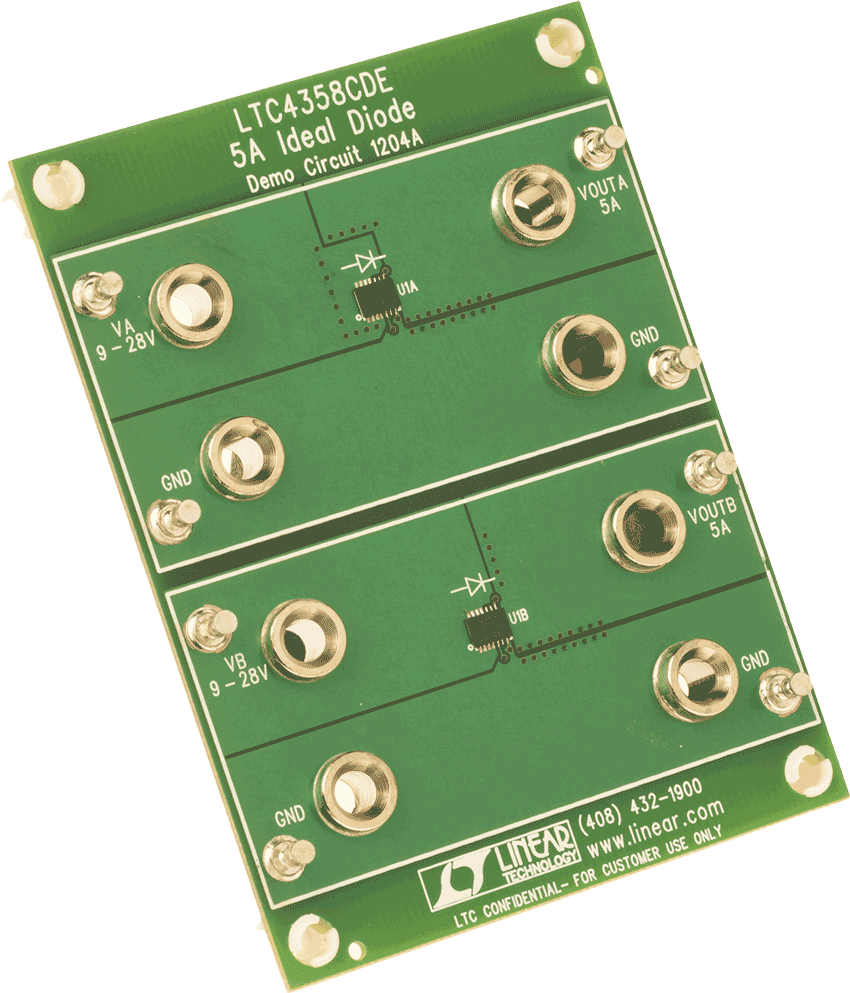

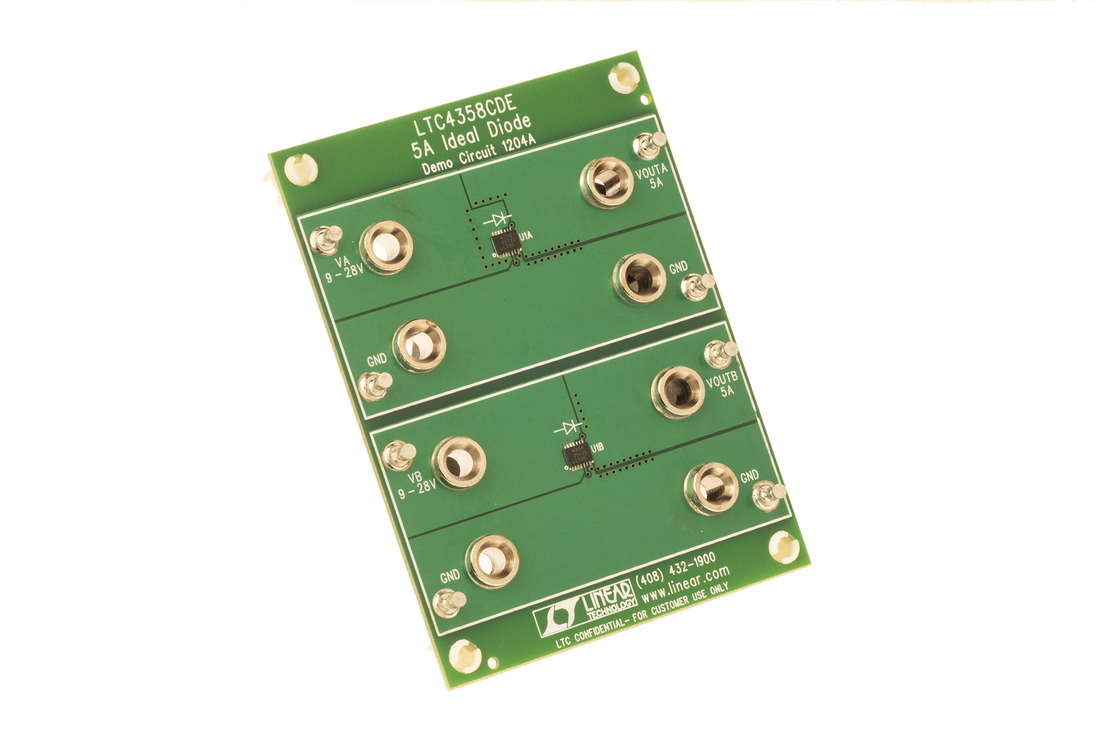

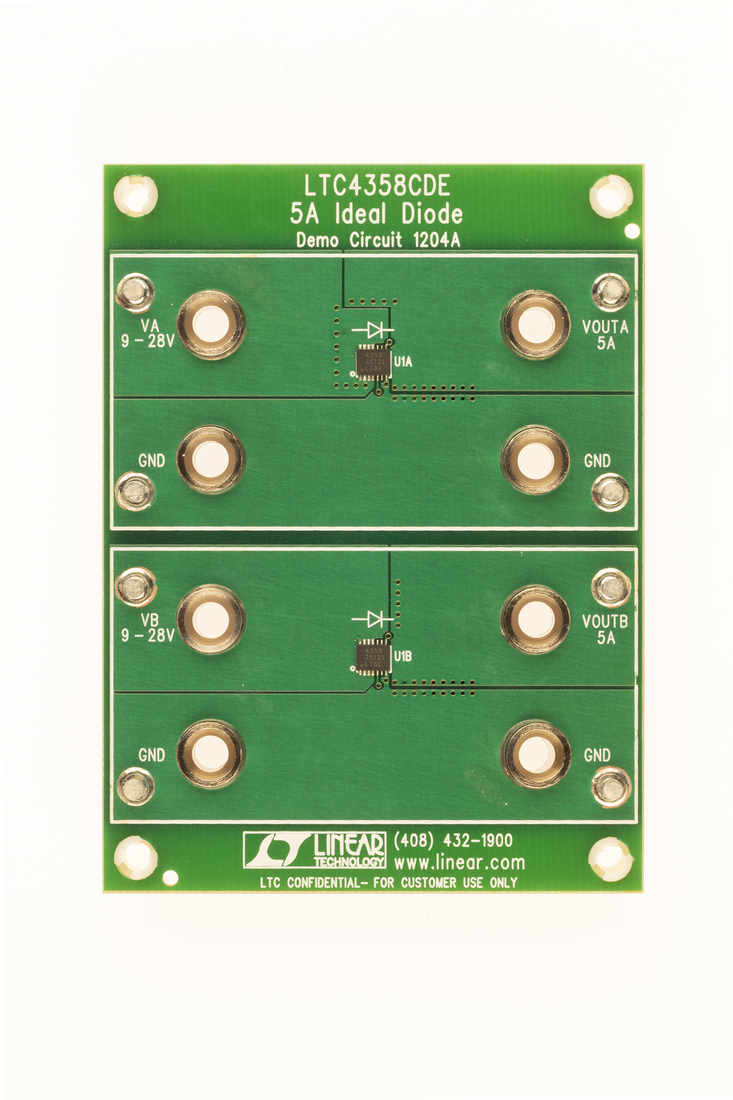

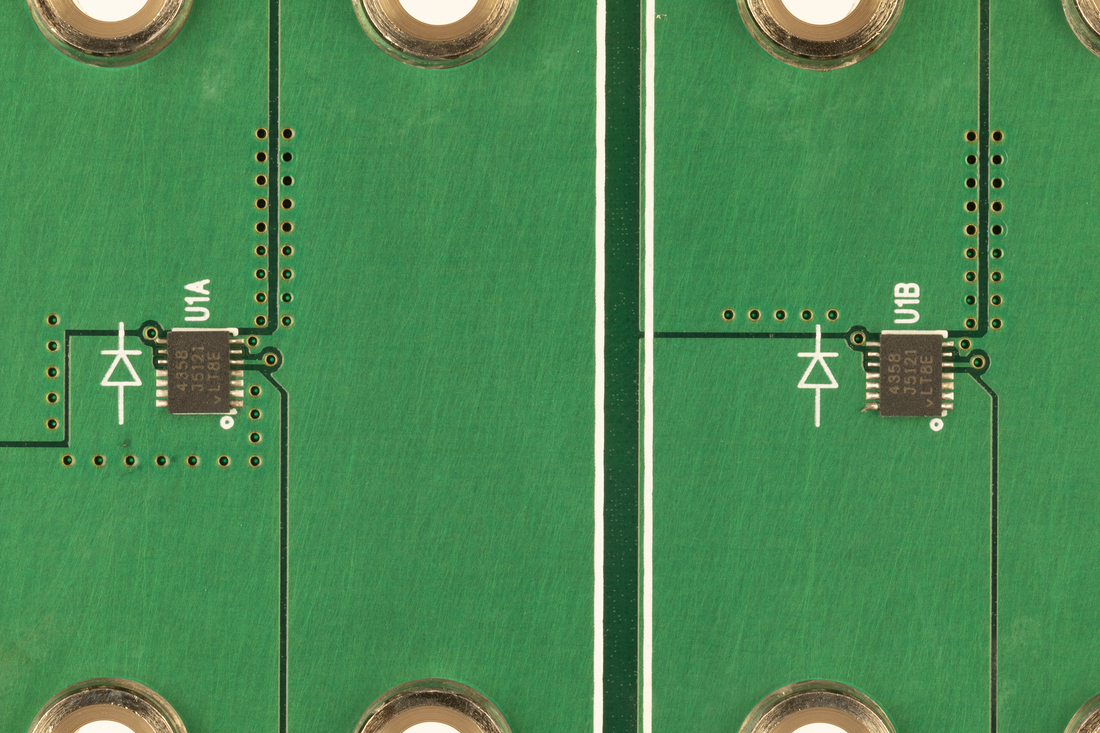

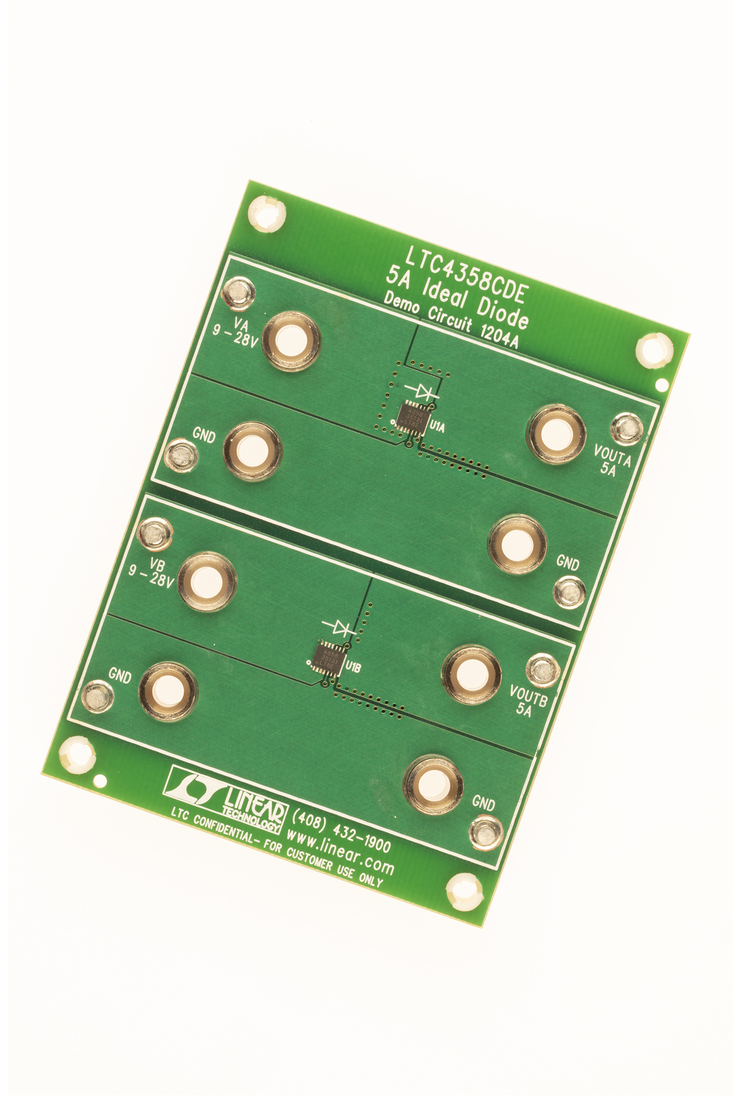

DC1204A
