LTC4352

モニタ機能を備えた低電圧理想ダイオード・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$3.02
機能
  • 低損失のパワー・ダイオード代替デバイス
  • NチャネルMOSFETの制御
  • 0V~18V電源のOR接続またはホールドアップ
  • 0.5μsのターンオンおよびターンオフ時間
  • 低電圧および過電圧保護
  • オープンMOSFETの検出
  • ステータスおよびフォールト出力
  • ホットスワップ可能
  • 逆電流イネーブル入力
  • 12ピンMSOPおよびDFN(3mm×3mm)パッケージ
製品概要
show more Icon

LTC4352は外付けNチャネルMOSFETを使用して理想に近いダイオードを実現します。高電力ショットキーダイオードと関連のヒートシンクの代替デバイスとして機能するこのデバイスは、消費電力とボードスペースを節減します。理想ダイオード機能により、低損失の電源OR接続アプリケーションや電源ホールドアップ・アプリケーションを可能にします。

LTC4352はMOSFETの順方向電圧降下を制御し、ダイオードORアプリケーションにおけるスムーズな電流転送を可能にします。高速ターンオンにより、電源切り替え時に負荷電圧ドループを低減します。入力電源が故障または短絡した場合、高速ターンオフによって逆電流を最小限に抑えます。

このコントローラは2.9V~18Vの電源で動作します。これより低い電源電圧を使用するためには、VCCピンに外部電源を印加する必要があります。低電圧状態や過電圧状態では、電力の通過がディスエーブルされます。また、このコントローラは、オン状態のパス・トランジスタの過度の電圧降下を知らせるオープンMOSFET検出回路を搭載しています。REVピンが逆電流をイネーブルし、必要に応じてダイオードの動作をオーバーライドします。


アプリケーション

  • 冗長電源
  • 電源ホールドアップ
  • テレコム・インフラストラクチャ
  • コンピュータ・システムおよびサーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$3.02

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4352CDD#PBF
  • HTML
  • HTML
LTC4352CDD#TRPBF
  • HTML
  • HTML
LTC4352CMS#PBF
  • HTML
  • HTML
LTC4352CMS#TRPBF
  • HTML
  • HTML
LTC4352HDD#PBF
  • HTML
  • HTML
LTC4352HDD#TRPBF
  • HTML
  • HTML
LTC4352HMS#PBF
  • HTML
  • HTML
LTC4352HMS#TRPBF
  • HTML
  • HTML
LTC4352IDD#PBF
  • HTML
  • HTML
LTC4352IDD#TRPBF
  • HTML
  • HTML
LTC4352IMS#PBF
  • HTML
  • HTML
LTC4352IMS#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4352CMS#PBF

製造中

LTC4352CMS#TRPBF

製造中

LTC4352HMS#PBF

製造中

LTC4352HMS#TRPBF

製造中

LTC4352IMS#PBF

製造中

LTC4352IMS#TRPBF

製造中

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4352CMS#PBF

製造中

LTC4352CMS#TRPBF

製造中

LTC4352HMS#PBF

製造中

LTC4352HMS#TRPBF

製造中

LTC4352IMS#PBF

製造中

LTC4352IMS#TRPBF

製造中

4 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4352CMS#PBF

製造中

LTC4352CMS#TRPBF

製造中

LTC4352HMS#PBF

製造中

LTC4352HMS#TRPBF

製造中

LTC4352IMS#PBF

製造中

LTC4352IMS#TRPBF

製造中

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4352CMS#PBF

製造中

LTC4352CMS#TRPBF

製造中

LTC4352HMS#PBF

製造中

LTC4352HMS#TRPBF

製造中

LTC4352IMS#PBF

製造中

LTC4352IMS#TRPBF

製造中

4 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

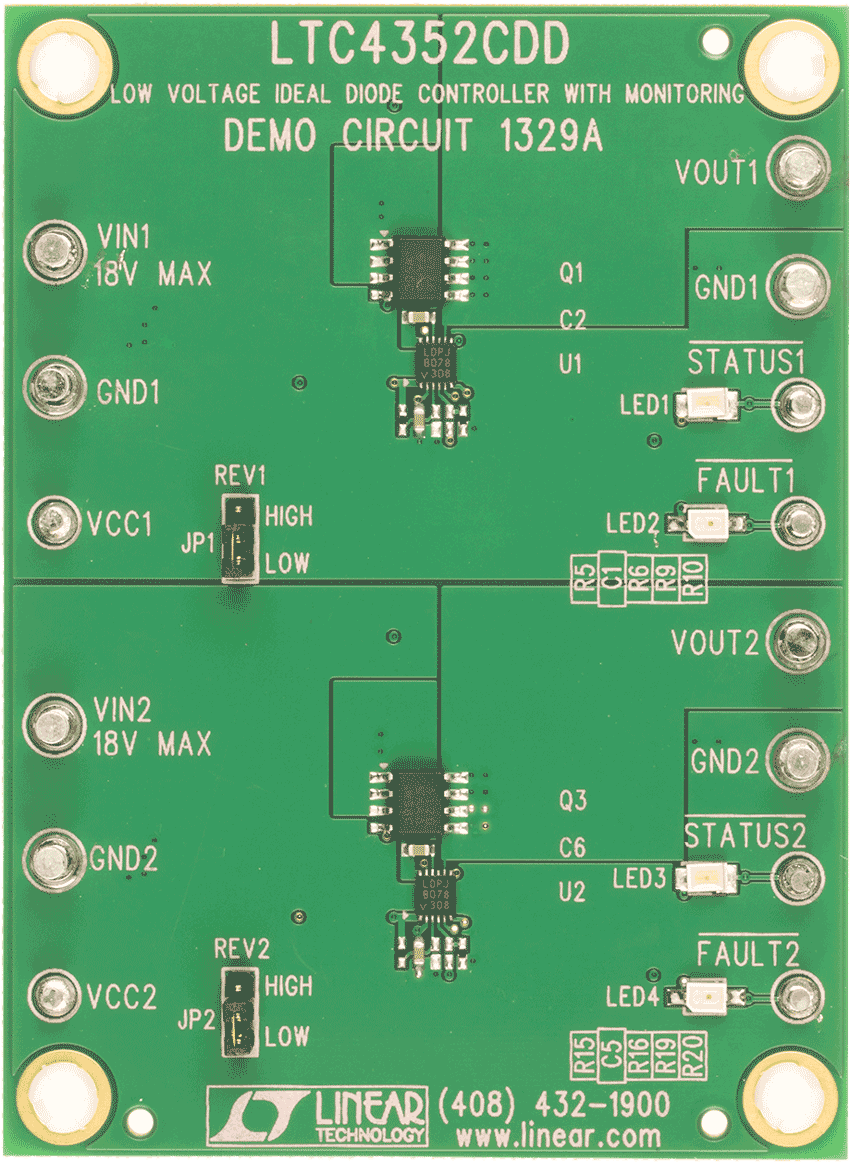

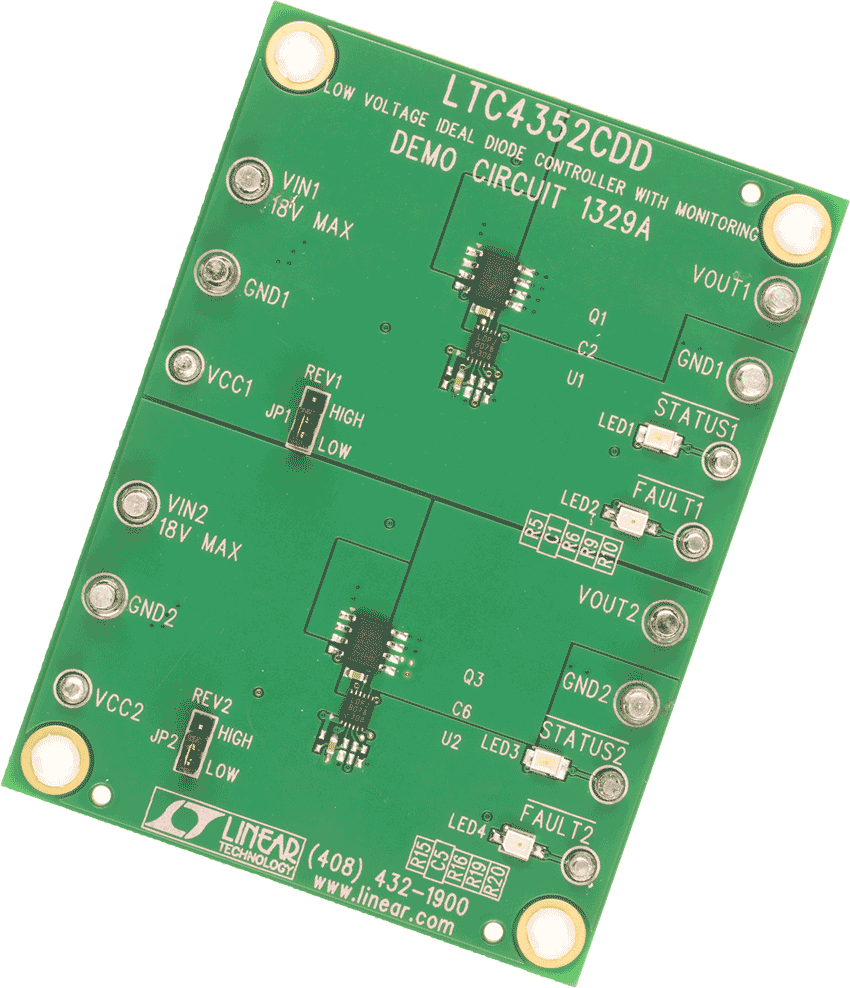

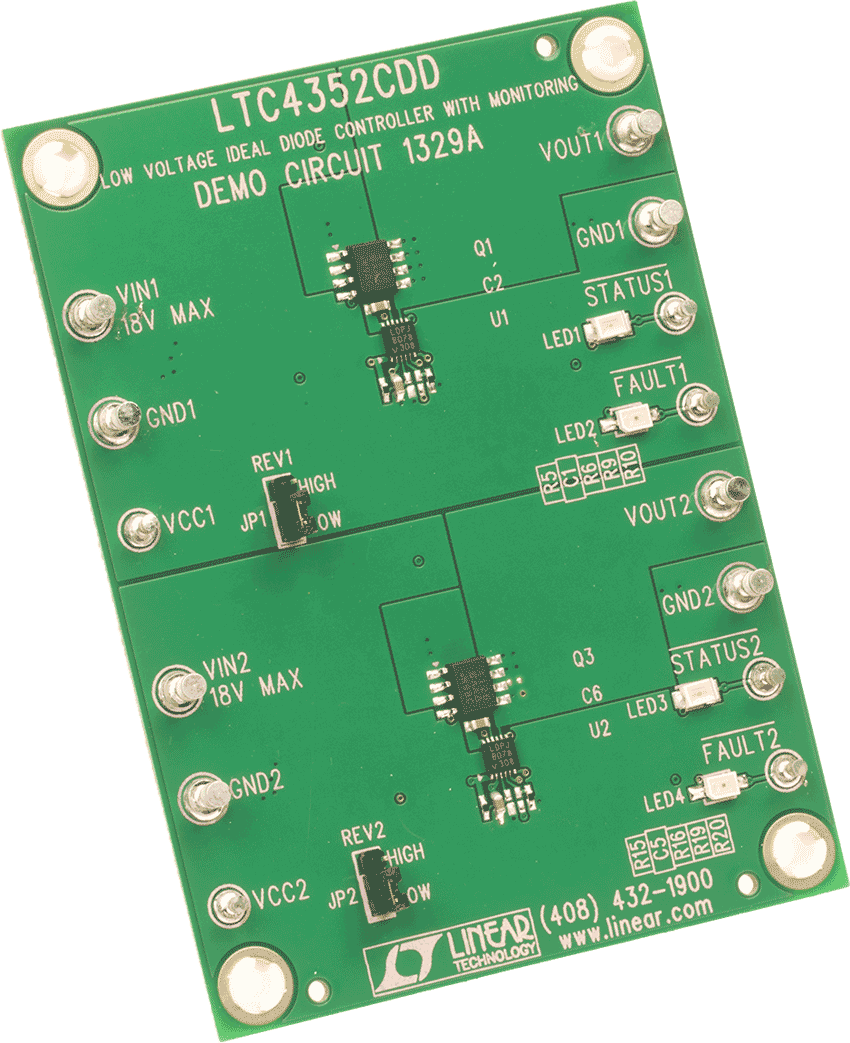

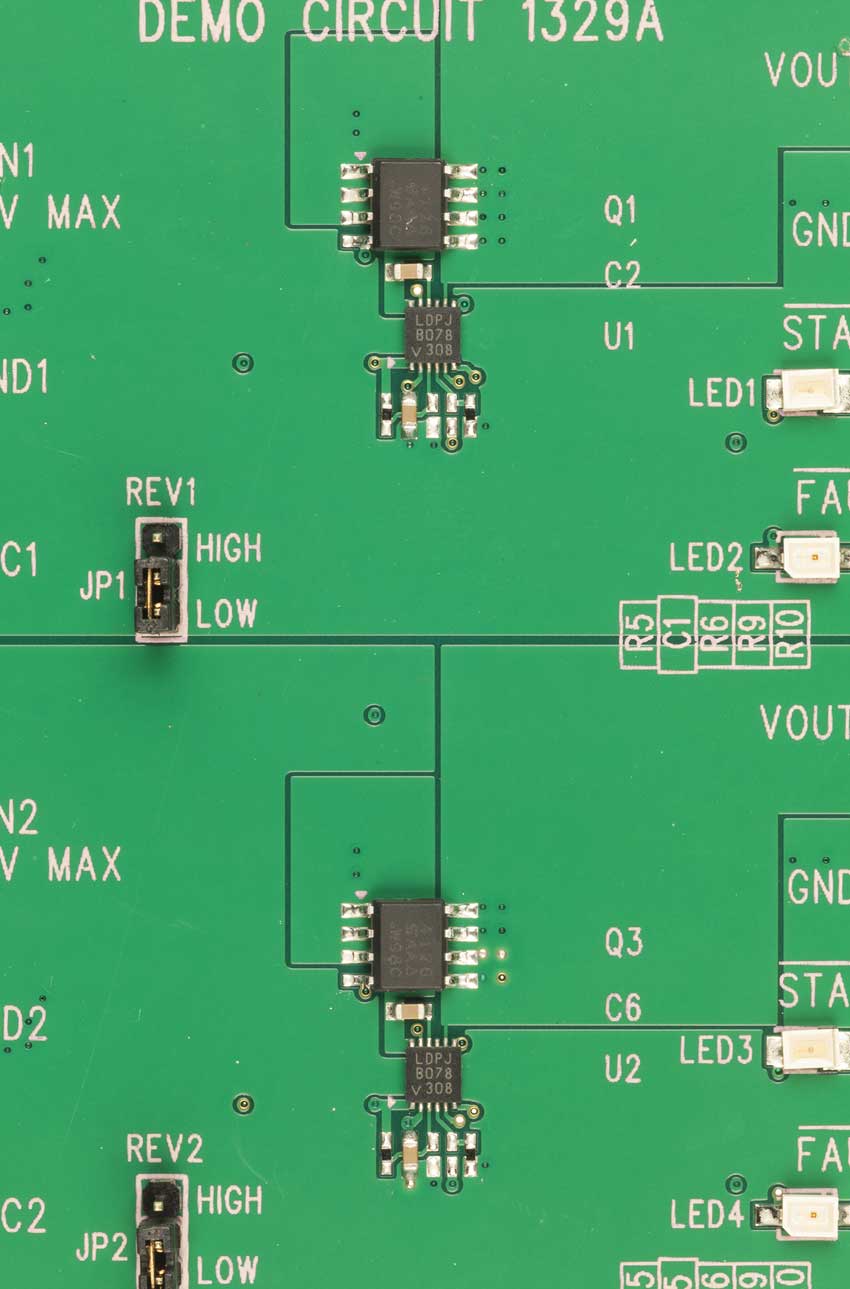

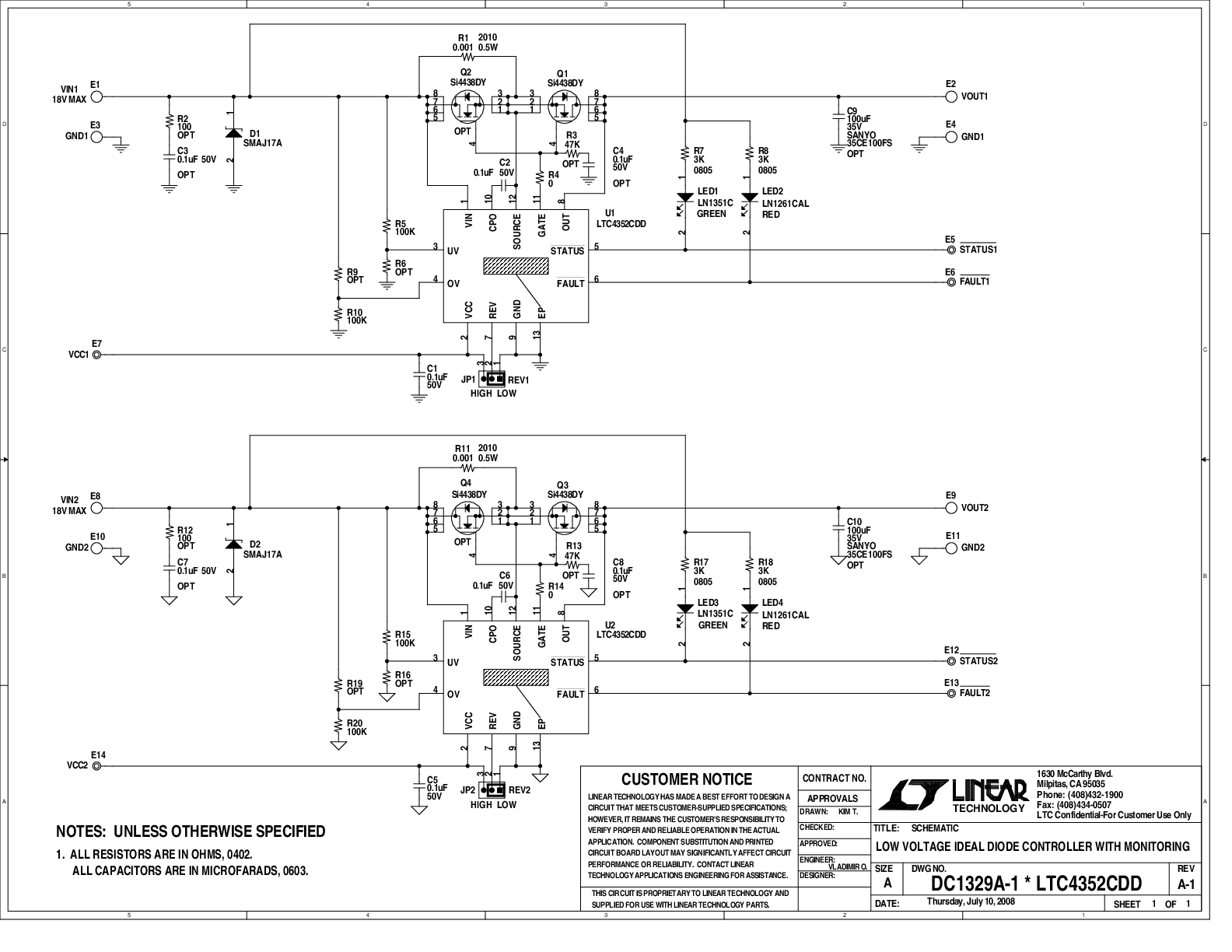

DC1329A

LTC4352 Low Voltage Ideal Diode Controller with Monitoring, LT4351 Replacement

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 5

DK-DEV-5CGXC7NES Dev Kit

zoomopens a dialog

altera-cyclone-v-gx-development-kit-discontinued

altera-cyclone-v-gx-development-kit-discontinued

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
Arria 10 (Rev E3- Linear Technology) Dev Kit

zoomopens a dialog

altera-arria-10-fpga-development-kit

altera-arria-10-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
DK-DEV-5SGXEA7N Dev Kit

zoomopens a dialog

altera-stratix-v-gx-fpga-development-kit

altera-stratix-v-gx-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

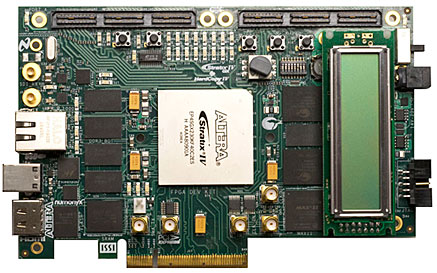

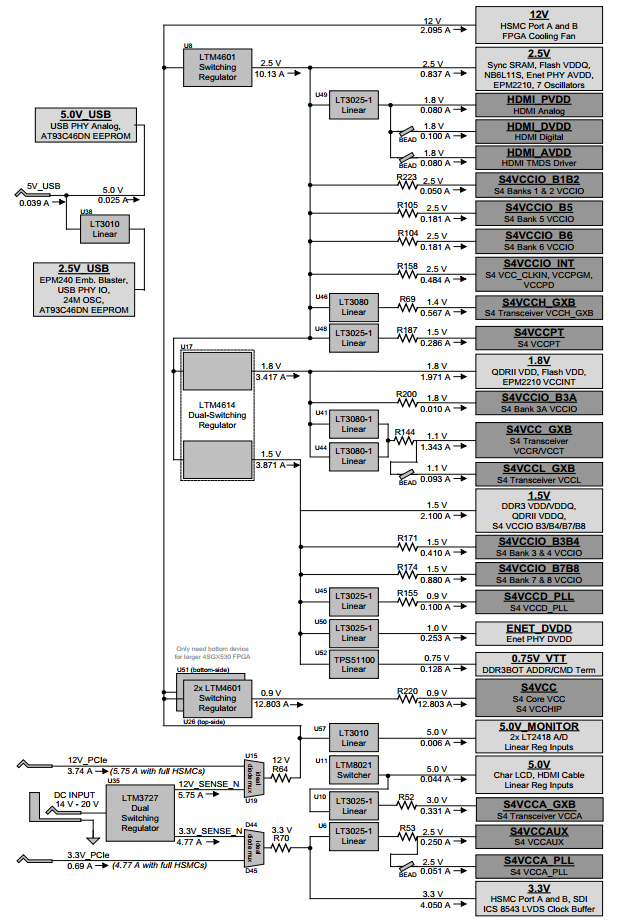

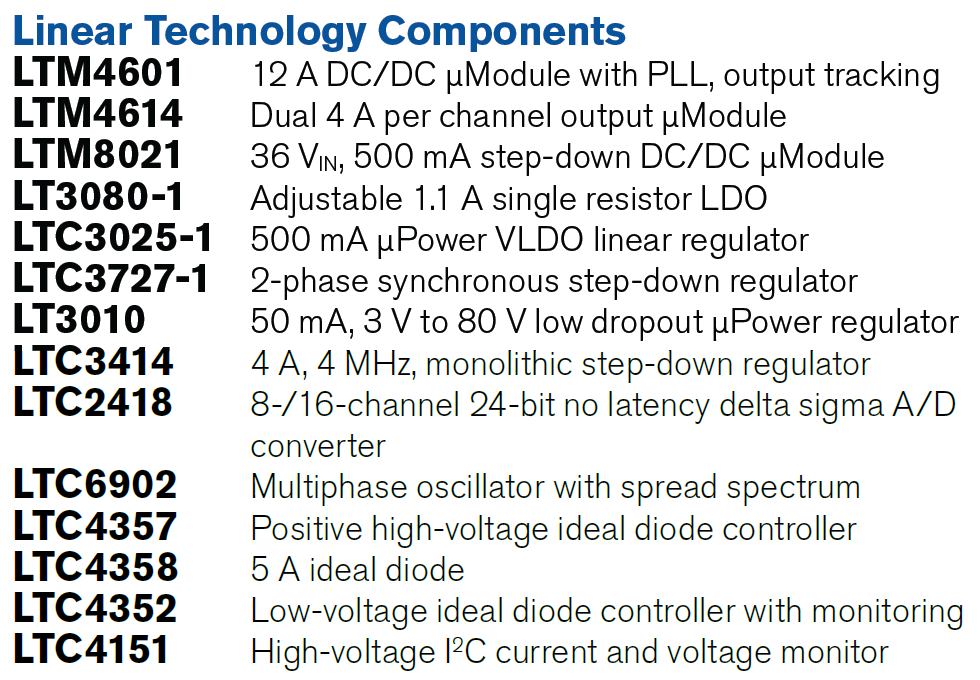

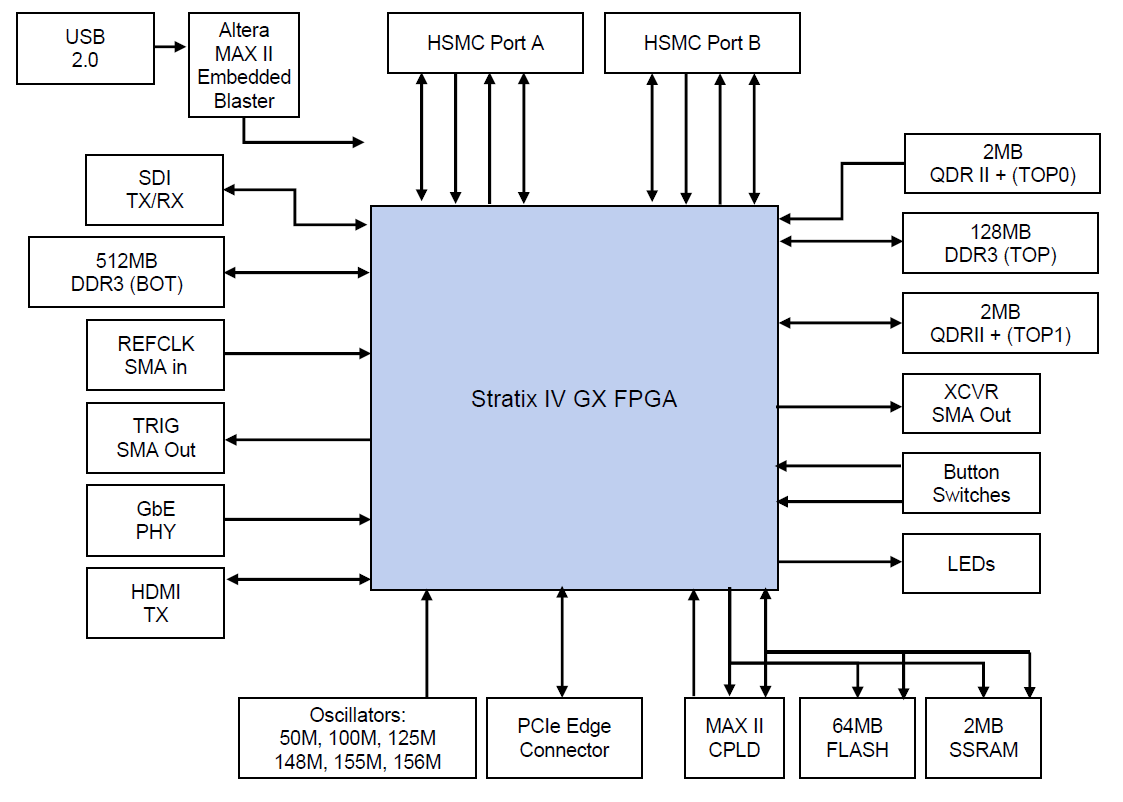

DK-DEV-4SGX230N Dev Kit

zoomopens a dialog

altera-stratix-iv-gx-fpga-development-kit

altera-stratix-iv-gx-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

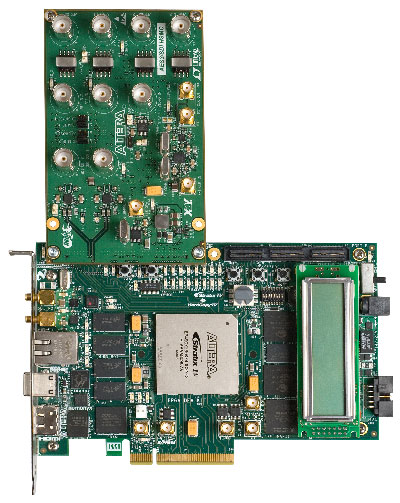

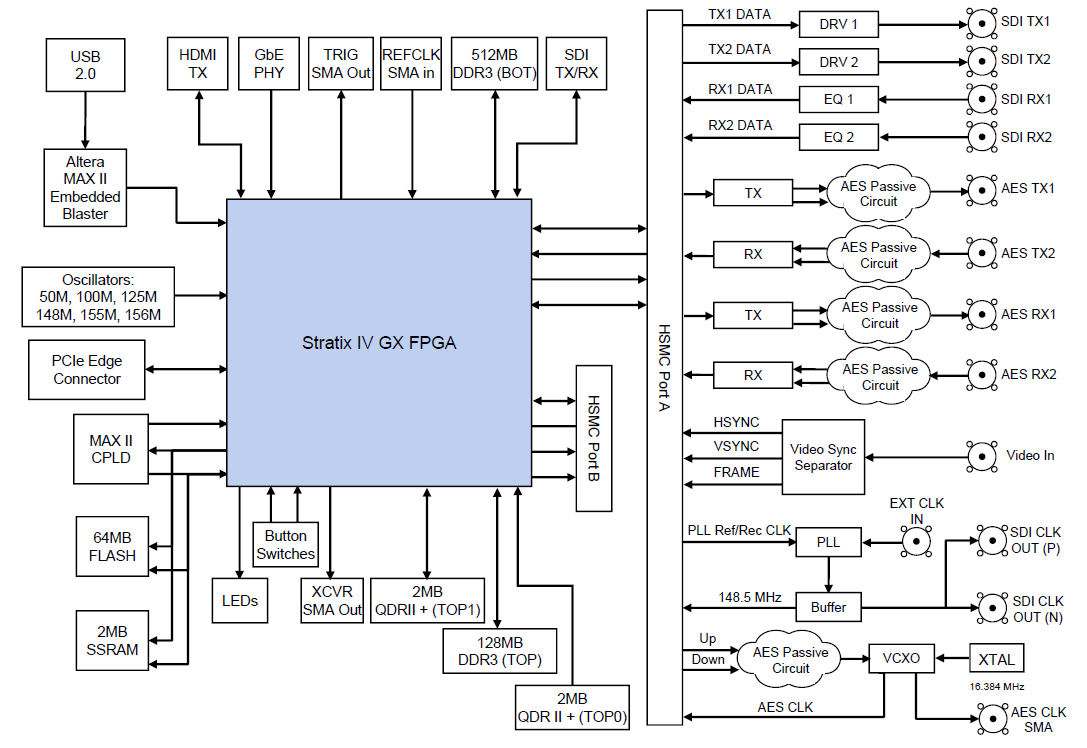

DK-VIDEO-4SGX230N Dev Kit

zoomopens a dialog

altera-audio-video-development-kit-stratix-iv-gx-edition

altera-audio-video-development-kit-stratix-iv-gx-edition

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
