LTC3603

2.5A、15V、モノリシック同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.89
特長
  • 広い入力電圧範囲:4.5V~15V
  • 出力電流:2.5A
  • 低RDS(ON)の内部スイッチ:45mΩと85mΩ
  • プログラム可能な周波数:300kHz~3MHz
  • 低消費電流:75μA
  • ±1%精度の0.6Vリファレンスにより、高精度の低出力電圧が可能
  • 最大99%のデューティ・サイクル
  • 調整可能なBurst Mode®クランプ
  • 外部クロックに同期可能
  • パワーグッド出力電圧モニタ
  • 過温度保護
  • 過電圧保護

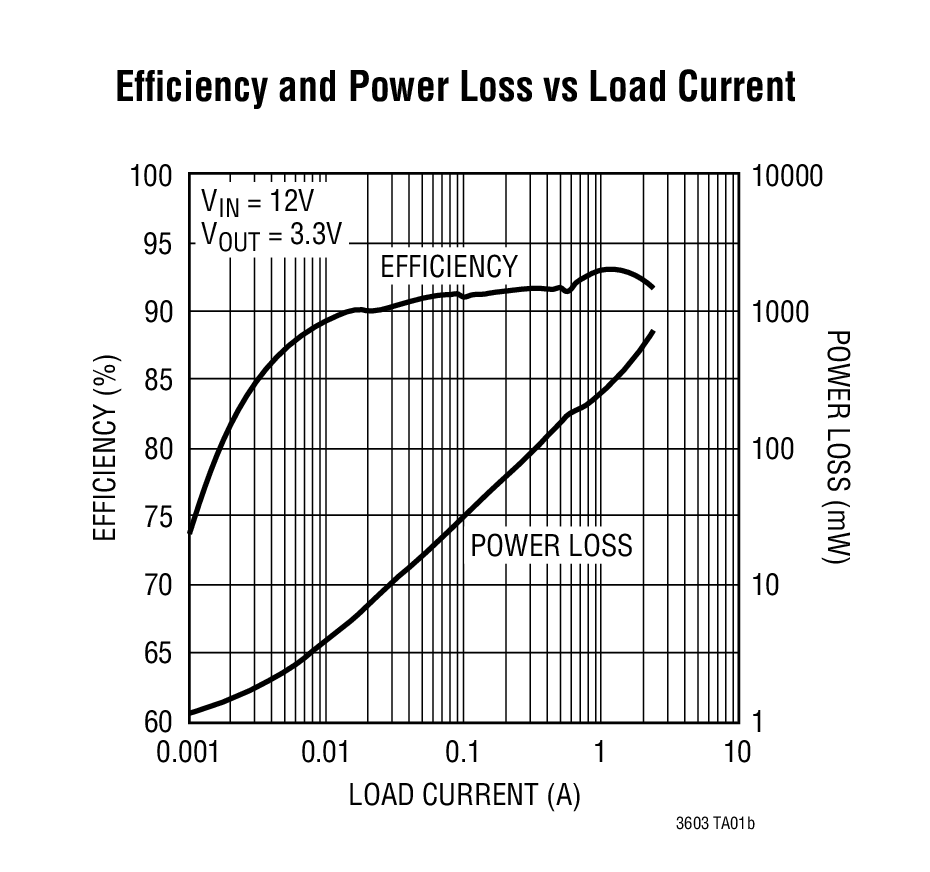

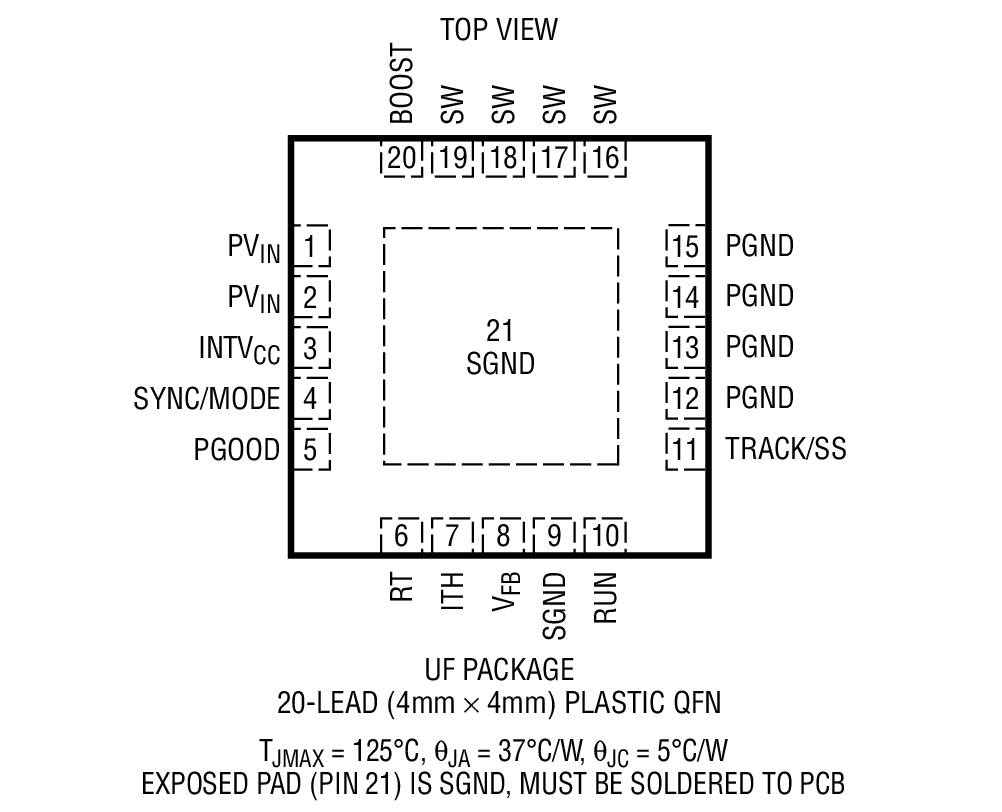

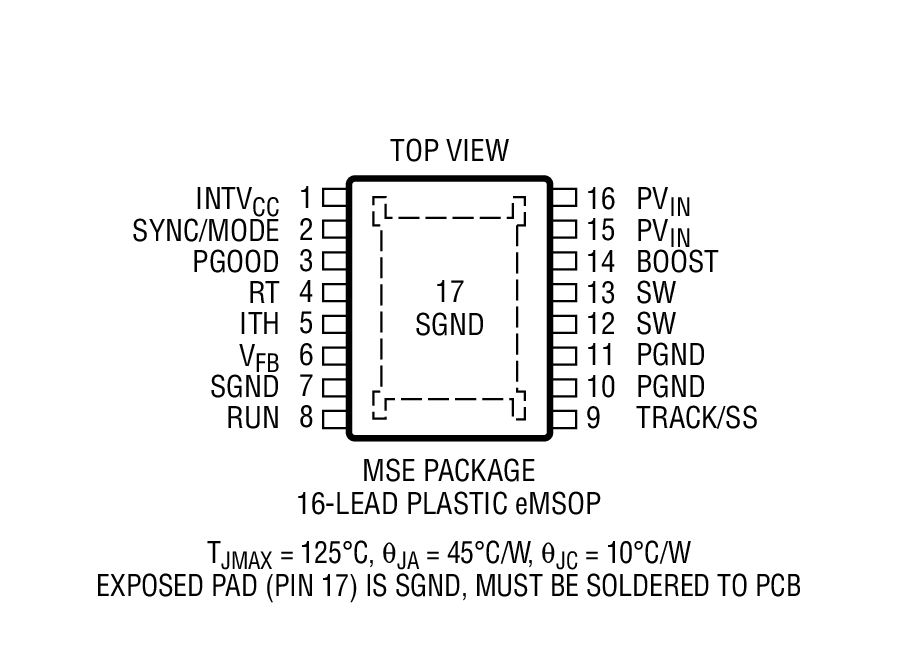

  • 熱特性が改善された16ピンMSOPおよび4mm×4mm QFNパッケージ
製品概要
show more Icon

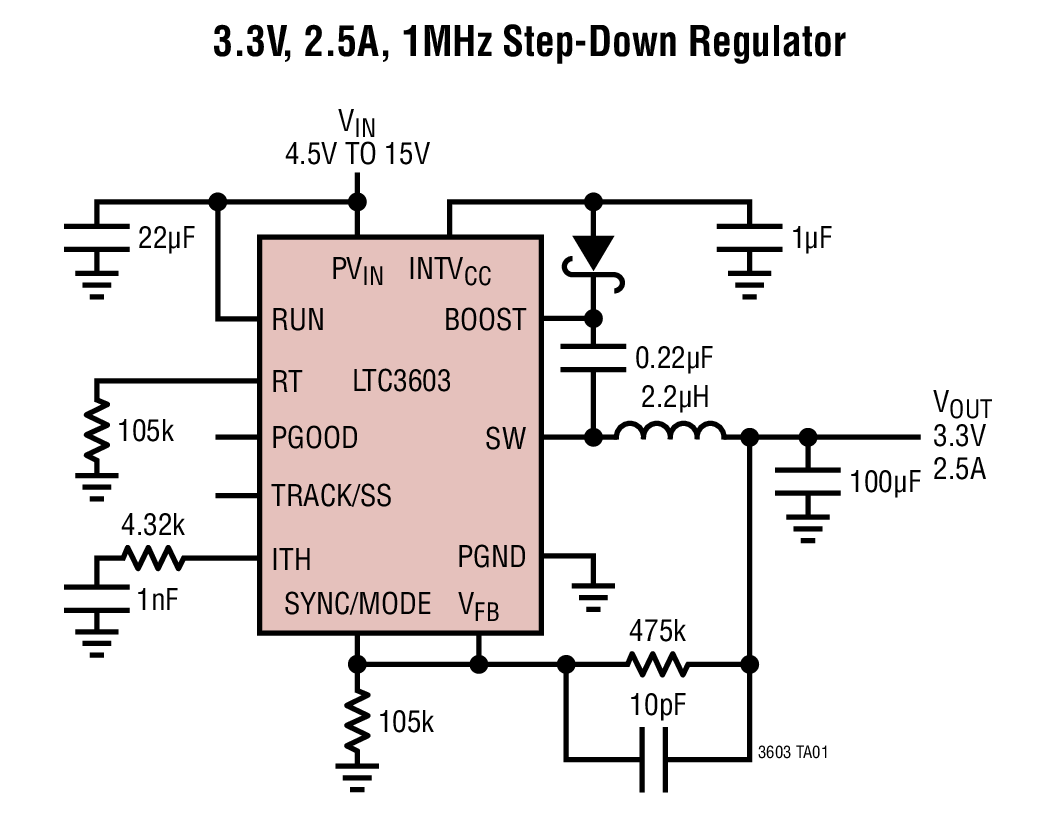

LTC3603は、固定周波数電流モード・アーキテクチャを採用した、高効率モノリシック同期整流式降圧DC/DCコンバータです。 4.5V~15Vの入力電圧範囲で動作し、最大2.5Aの出力電流で0.6V~14.5Vの調整可能な安定化出力電圧を供給します。オン抵抗が45mΩの同期パワースイッチを内蔵しているので、効率が向上し、外付けショットキー・ダイオードが不要です。スイッチング周波数は外付け抵抗で設定されますが、外部クロックに同期させることも可能です。OPTI-LOOP®補償機能を備えているので、広範な負荷および出力コンデンサに対して過渡応答を最適化できます。

LTC3603はBurst Mode動作と強制連続動作のいずれかに設定できます。Burst Mode動作は軽負荷時に最大効率を達成し、強制連続動作はノイズとRF干渉を低減します。Burst Mode動作では、バースト・クランプ・レベルを外部制御することにより、アプリケーションの要求に応じて出力電圧リップルを調整することができます。



アプリケーション

  • ポイントオブロード電源
  • 携帯型計測器
  • 通信インフラストラクチャ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3603EMSE#PBF
  • HTML
  • HTML
LTC3603EMSE#TRPBF
  • HTML
  • HTML
LTC3603EUF#PBF
  • HTML
  • HTML
LTC3603EUF#TRPBF
  • HTML
  • HTML
LTC3603IMSE#PBF
  • HTML
  • HTML
LTC3603IMSE#TRPBF
  • HTML
  • HTML
LTC3603IUF#PBF
  • HTML
  • HTML
LTC3603IUF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3603EMSE#PBF

製造中

LTC3603EMSE#TRPBF

製造中

LTC3603IMSE#PBF

製造中

LTC3603IMSE#TRPBF

製造中

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3603EUF#PBF

製造中

LTC3603EUF#TRPBF

製造中

LTC3603IUF#PBF

製造中

LTC3603IUF#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3603EMSE#PBF

製造中

LTC3603EMSE#TRPBF

製造中

LTC3603IMSE#PBF

製造中

LTC3603IMSE#TRPBF

製造中

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3603EUF#PBF

製造中

LTC3603EUF#TRPBF

製造中

LTC3603IUF#PBF

製造中

LTC3603IUF#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC1445A

LTC3603EMSE Demo Board (MSOP) | 2.5A, 15V, Monolithic Synchronous Step-Down Regulator

zoom

DC1445A

LTC3603EMSE Demo Board (MSOP) | 2.5A, 15V, Monolithic Synchronous Step-Down Regulator

LTC3603EMSE Demo Board (MSOP) | 2.5A, 15V, Monolithic Synchronous Step-Down Regulator

製品の詳細

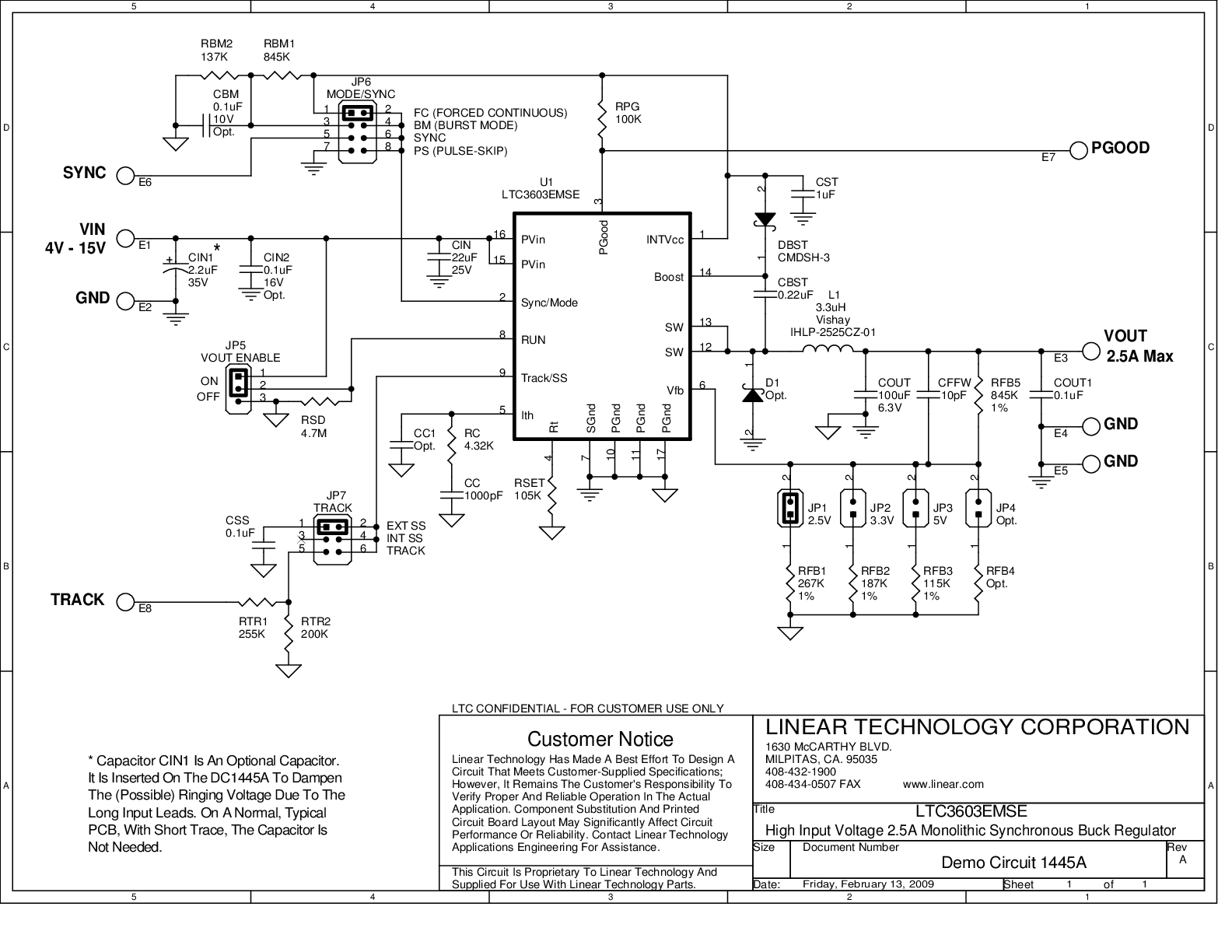

Demonstration circuit 1445A is a step-down converter, using the LTC3603EMSE monolithic synchronous buck regulator in the MSOP package. The DC1445A has an input voltage range of 4.5V to 15V, and is capable of delivering up to 2.5A of output current. The output voltage of the DC1445A can be set as low as 0.6V, the reference voltage of the LTC3603EMSE. At low load currents, the DC1445A can operate in either noise sensitive applications, due to the capability of the LTC3603EMSE to operate in pulse-skipping mode, or in high efficiency applications, because the LTC3603EMSE can also operate in Burst Mode®.

reference details image

DC1442A

LTC3603EUF Demo Board (QFN) | 2.5A, 15V, Monolithic Synchronous Step-Down Regulator

zoom

DC1442A

LTC3603EUF Demo Board (QFN) | 2.5A, 15V, Monolithic Synchronous Step-Down Regulator

LTC3603EUF Demo Board (QFN) | 2.5A, 15V, Monolithic Synchronous Step-Down Regulator

製品の詳細

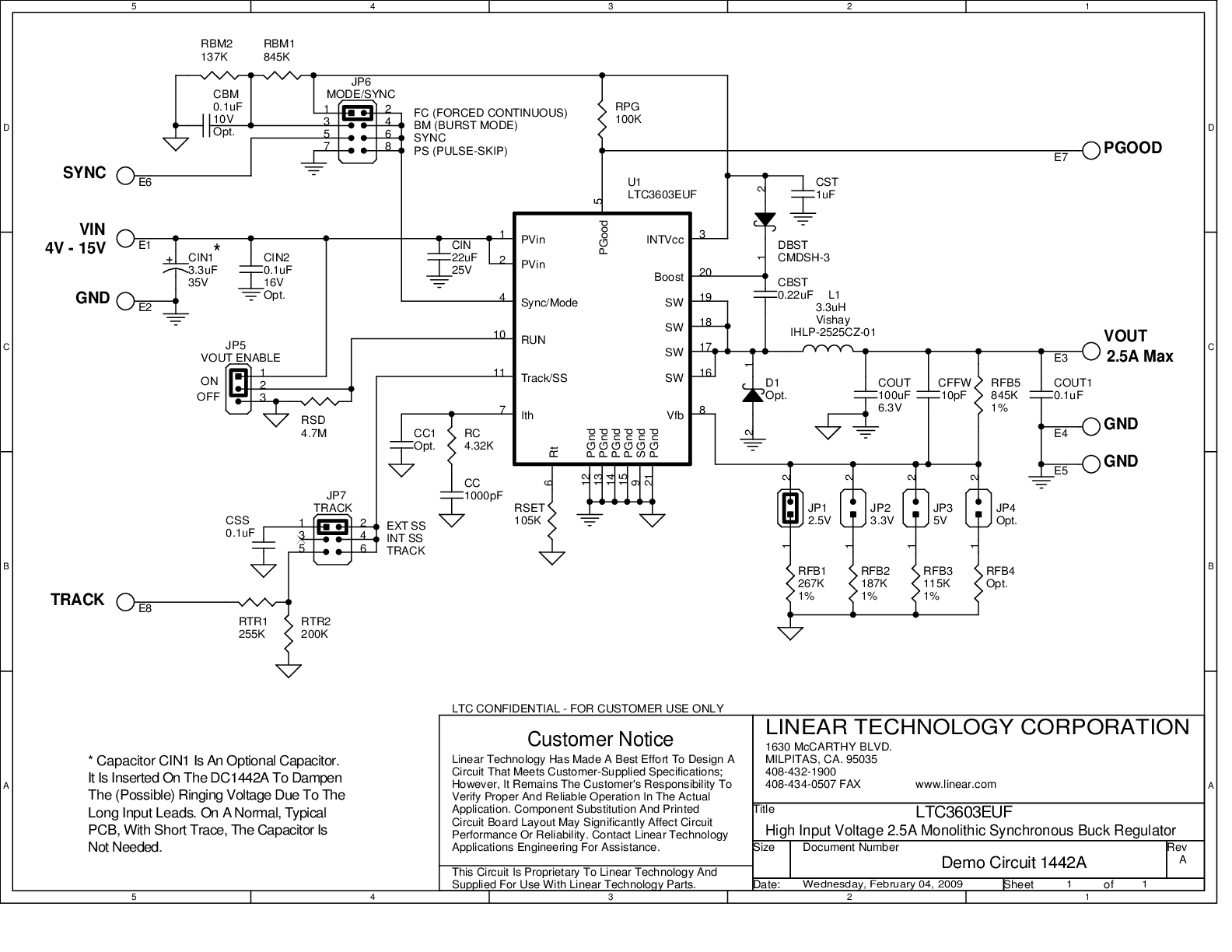

Demonstration circuit 1442A is a step-down converter, using the LTC3603EUF monolithic synchronous buck regulator in the 4 × 4 QFN package. The DC1442A has an input voltage range of 4.5V to 15V, and is capable of delivering up to 2.5A of output current. The output voltage of the DC1442A can be set as low as 0.6V, the reference voltage of the LTC3603EUF. At low load currents, the DC1442A can operate in either noise sensitive applications, due to the capability of the LTC3603EUF to operate in pulse-skipping mode, or in high efficiency applications, because the LTC3603EUF can also operate in Burst-Mode®. Because of the high switching frequency of the LTC3603EUF, which is programmable up to 3 MHz, the DC1442A uses low profile surface mount components.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
