LTC3605

15V、5A、同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.07
機能
  • 高効率:最大96%
  • 出力電流:5 A
  • VIN範囲:4V~15V
  • パワーNチャネルMOSFET内蔵
    (トップ70mΩ、ボトム35mΩ)
  • 調整可能な周波数:800kHz~4MHz
  • PolyPhase®動作(最大12フェーズ)
  • 出力トラッキング
  • 0.6Vリファレンスの精度:±1%
  • 電流モード動作による優れた入力および負荷過渡応答
  • シャットダウン時の消費電流:15μA以下
  • 24ピン(4mm×4mm)QFNパッケージ
製品概要
show more Icon

LTC3605は、フェーズロック可能でオン時間が制御される固定周波数電流モード・アーキテクチャを採用した、高効率モノリシック同期整流式降圧レギュレータです。PolyPhase動作により、複数のLTC3605レギュレータが位相をずらして動作可能で、使用する入出力容量を最小限に抑えます。動作電源電圧範囲が15V~4Vなので、デュアル・リチウムイオン・バッテリ入力や12Vまたは5Vレールを使用するポイントオブロード電源アプリケーションに適しています。

動作周波数は外付け抵抗を使用して800kHz~4MHzの範囲で設定可能です。高周波数が可能なので、小型の表面実装インダクタを使用できます。また、800kHz~4MHzの範囲で外部同期可能なので、スイッチングノイズに敏感なアプリケーションに対応できます。PHMODEピンにより、出力クロック信号の位相をユーザが制御できます。独自の固定周波数/オン時間制御アーキテクチャは、高速過渡応答を必要としながら高周波で動作する高降圧比アプリケーションに最適です。2つの内部フェーズロック・ループにより、内部発振器を外部クロックに同期させ、また、内部クロックあるいは外部クロック(存在時)にロックするようにレギュレータのオン時間をサーボ制御します。


  Input Voltage Range
LTC3605 4V to 15V
LTC3605A 4V to 20V

アプリケーション

  • ポイントオブロード電源
  • 携帯用計測器
  • 配電システム
  • バッテリ駆動機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3605EUF#PBF
  • HTML
  • HTML
LTC3605EUF#TRPBF
  • HTML
  • HTML
LTC3605EUF#WPBF
  • HTML
  • HTML
LTC3605EUF#WTRPBF
  • HTML
  • HTML
LTC3605IUF#PBF
  • HTML
  • HTML
LTC3605IUF#TRPBF
  • HTML
  • HTML
LTC3605IUF#WPBF
  • HTML
  • HTML
LTC3605IUF#WTRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

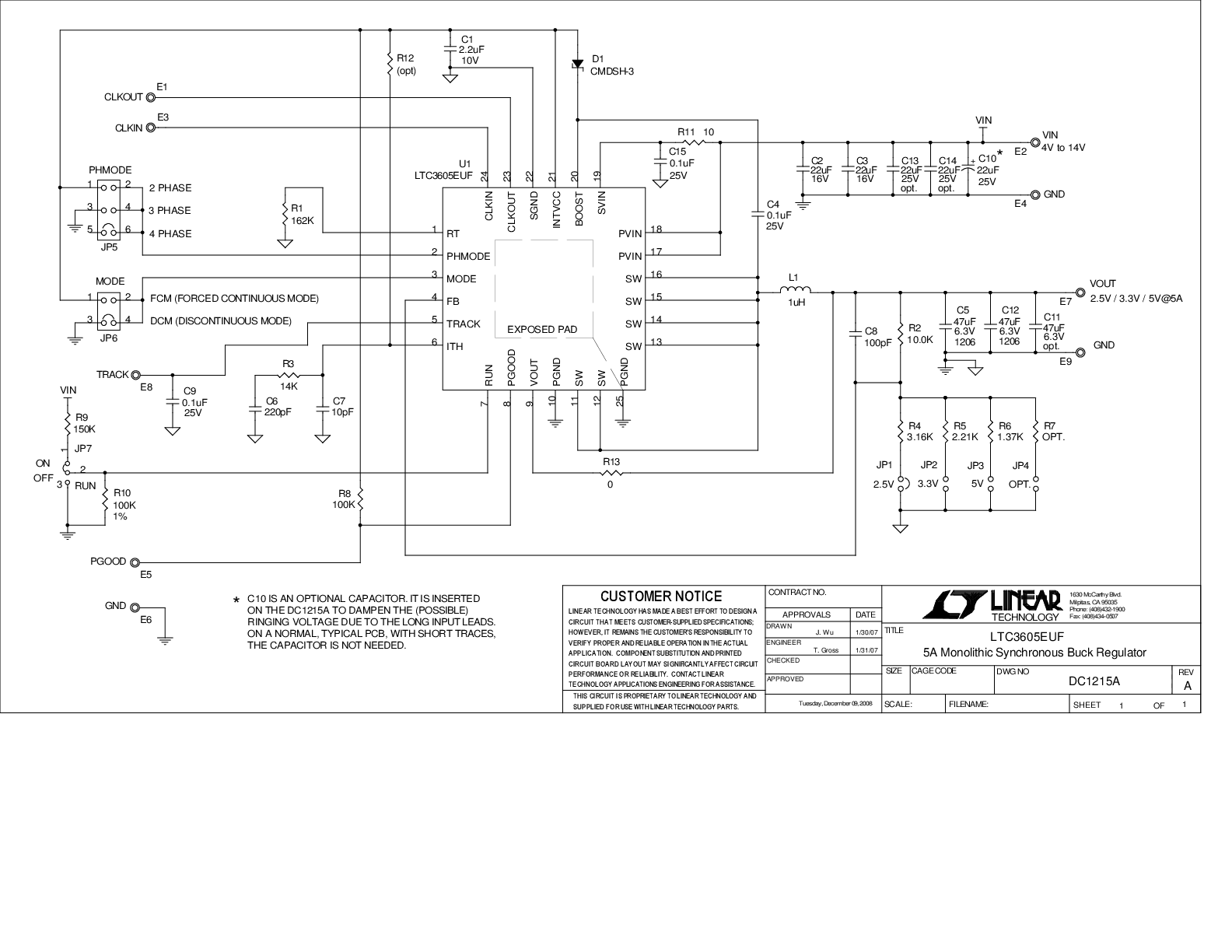

DC1215A

LTC3605EUF Demo Board | 4V ≤ VIN ≤ 15V, VOUT = 2.5V/3.3V/5V @ 5A

zoom

DC1215A

LTC3605EUF Demo Board | 4V ≤ VIN ≤ 15V, VOUT = 2.5V/3.3V/5V @ 5A

LTC3605EUF Demo Board | 4V ≤ VIN ≤ 15V, VOUT = 2.5V/3.3V/5V @ 5A

製品の詳細

Demonstration circuit 1215 is a step-down converter, using the LTC3605 monolithic synchronous buck regulator. The DC1215A has a maximum input voltage 15V, and is capable of delivering up to 5A of output current at a minimum input voltage of 4V. The output voltage of the DC1215A can be set as low as 0.6V, the reference voltage of the LTC3605.



ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 7

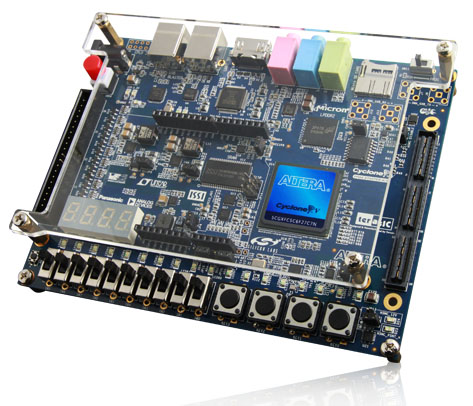

DE1-SoC Dev Kit

zoomopens a dialog

terasic-de1-soc-development-kit

terasic-de1-soc-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

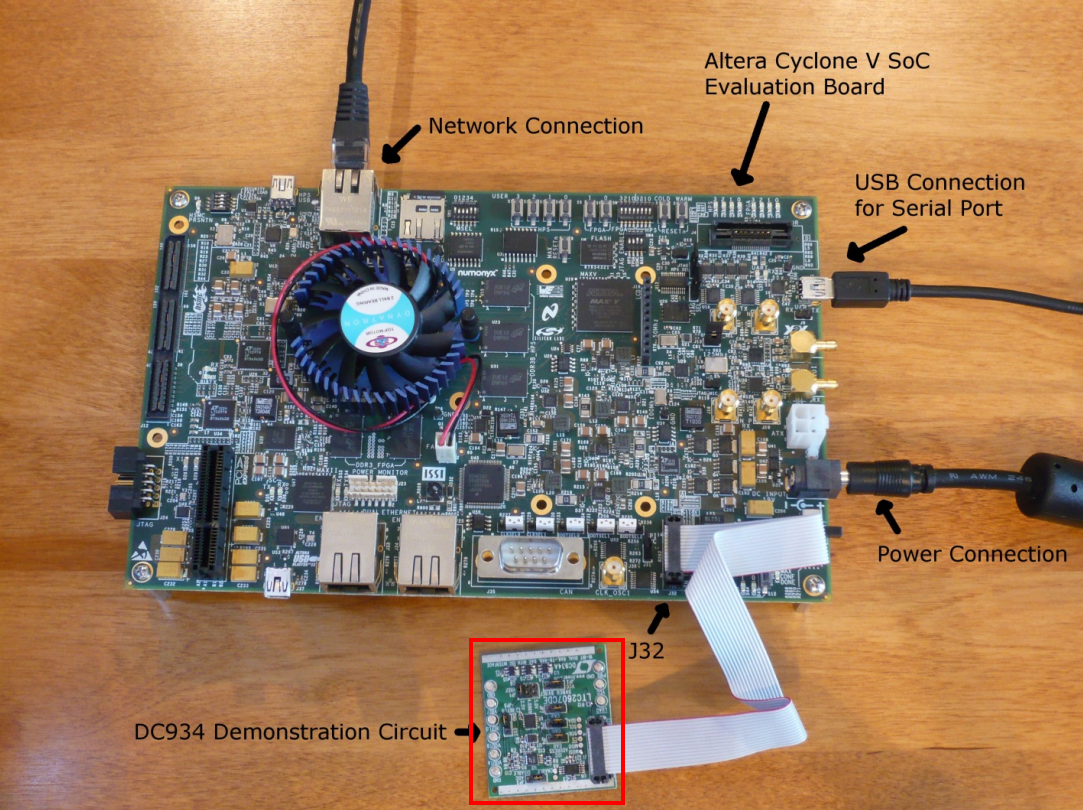

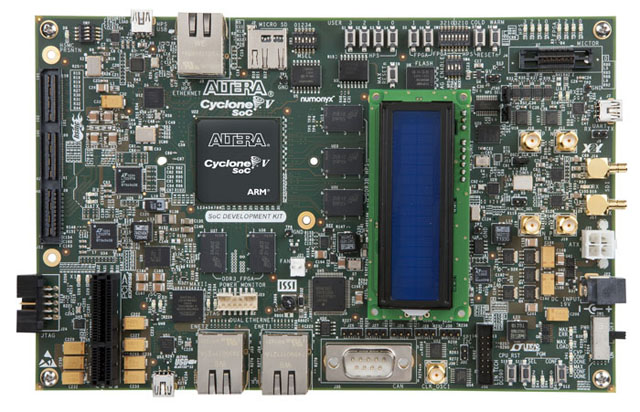

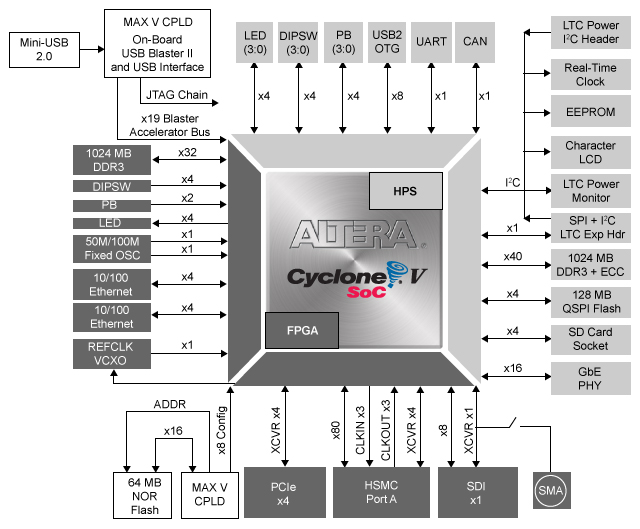

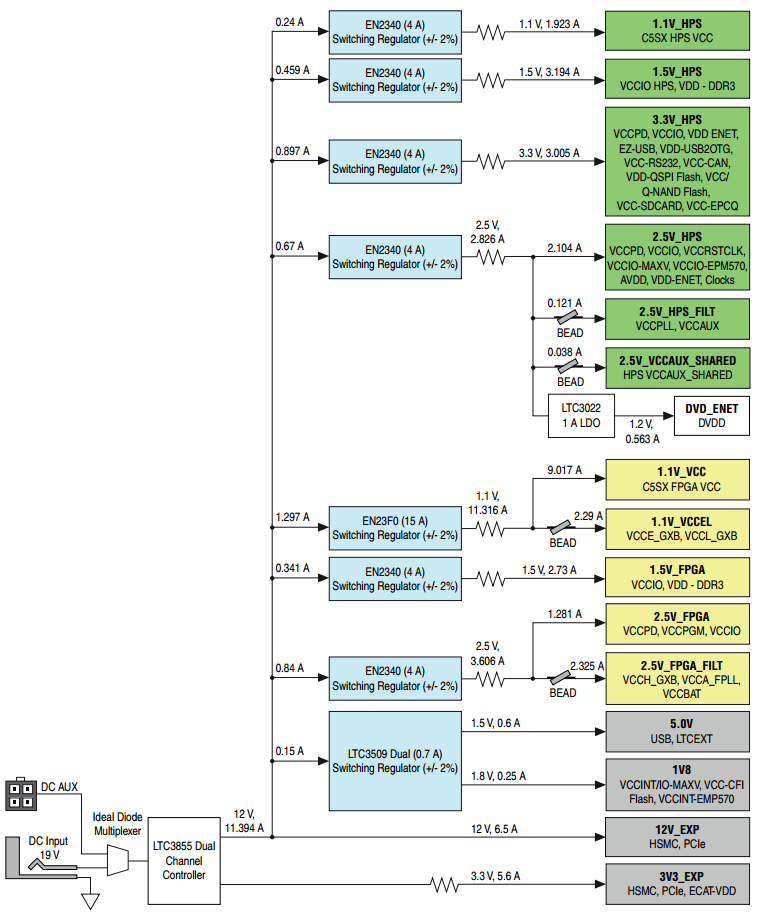

DC934A Demo Board for DK-DEV-5CSXC6N

zoomopens a dialog

altera-cyclone-v-soc-development-kit-and-soc-embedded-design-suite

altera-cyclone-v-soc-development-kit-and-soc-embedded-design-suite

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

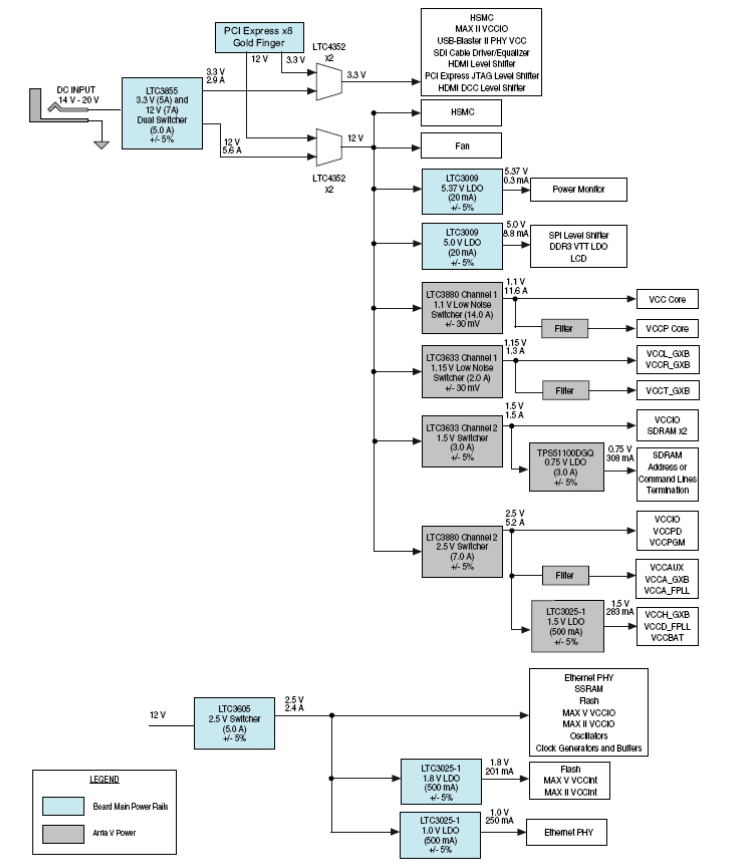

Arria V SoC Development Kit

zoomopens a dialog

altera-arria-v-soc-development-kit-and-soc-embedded-design-suite

altera-arria-v-soc-development-kit-and-soc-embedded-design-suite

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

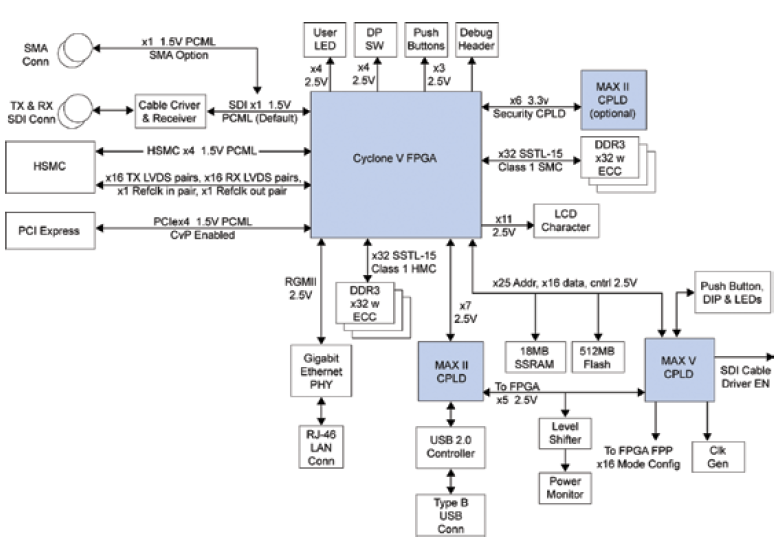

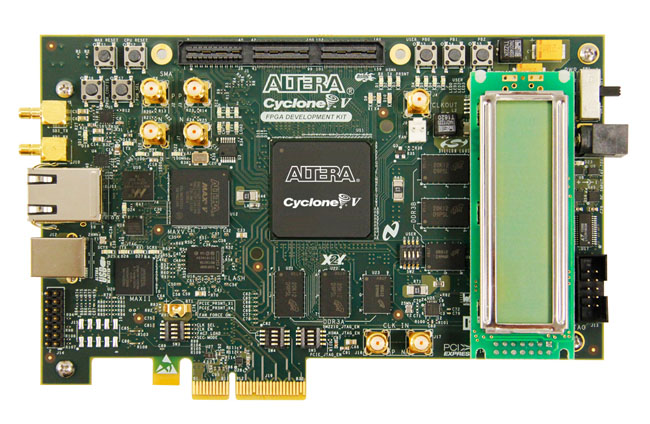

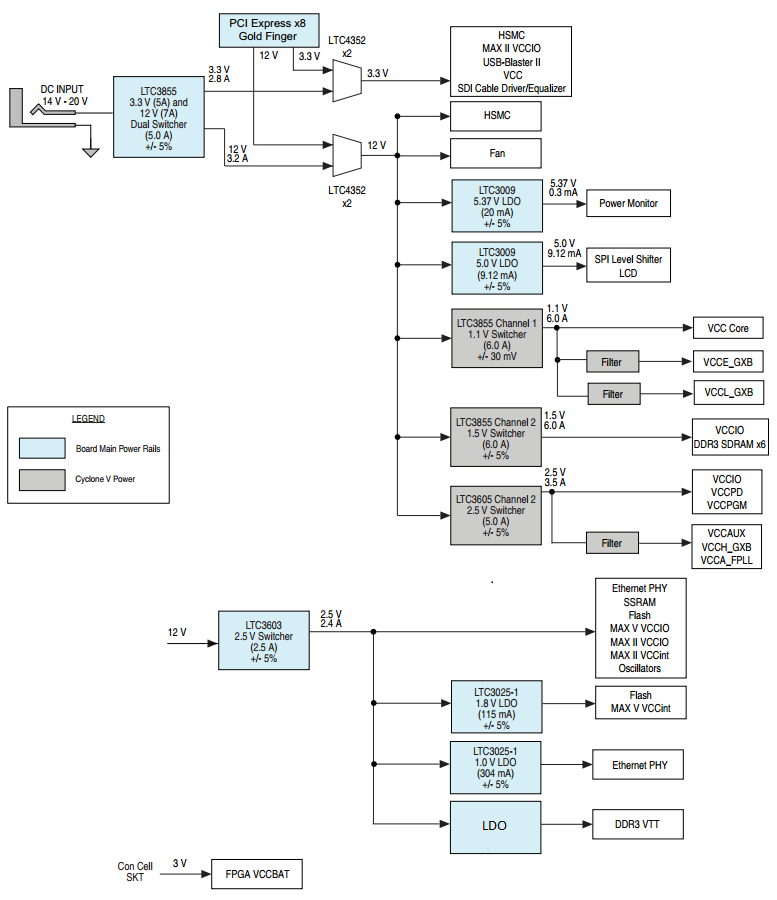

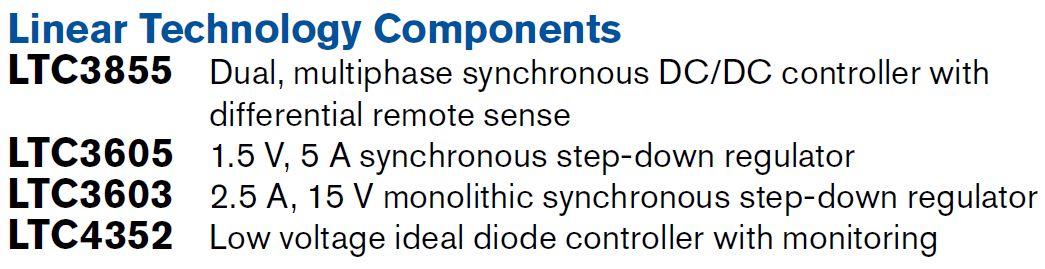

DK-DEV-5CGXC7NES Dev Kit

zoomopens a dialog

altera-cyclone-v-gx-development-kit-discontinued

altera-cyclone-v-gx-development-kit-discontinued

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
DK-DEV-5CGTD9N Dev Kit

zoomopens a dialog

altera-cyclone-v-gt-fpga-development-kit

altera-cyclone-v-gt-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

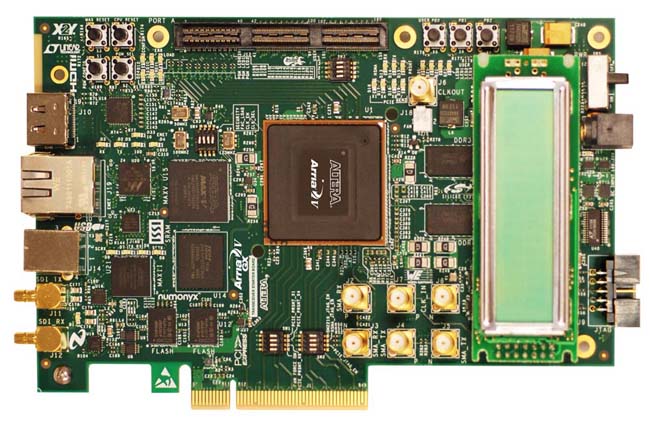

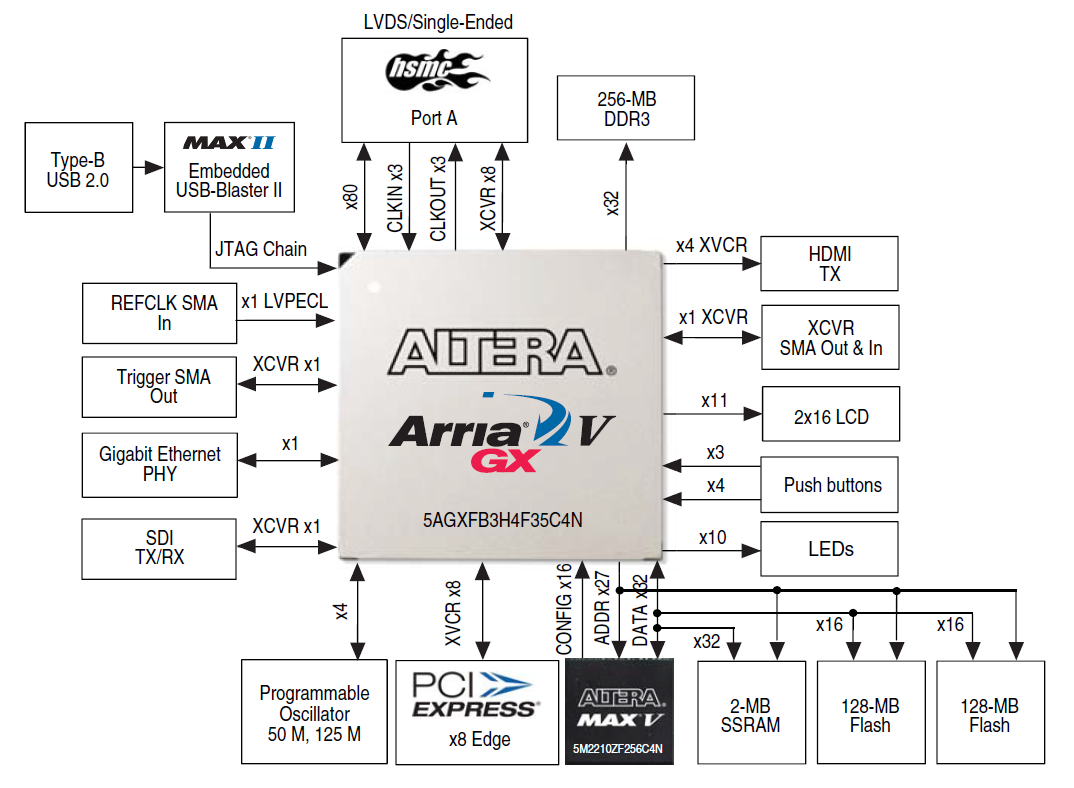

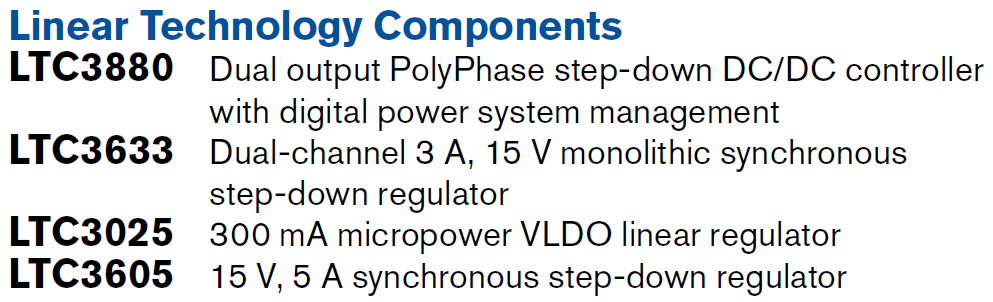

DK-START-5AGXB3N Starter Kit

zoomopens a dialog

altera-arria-v-gx-starter-kit

altera-arria-v-gx-starter-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

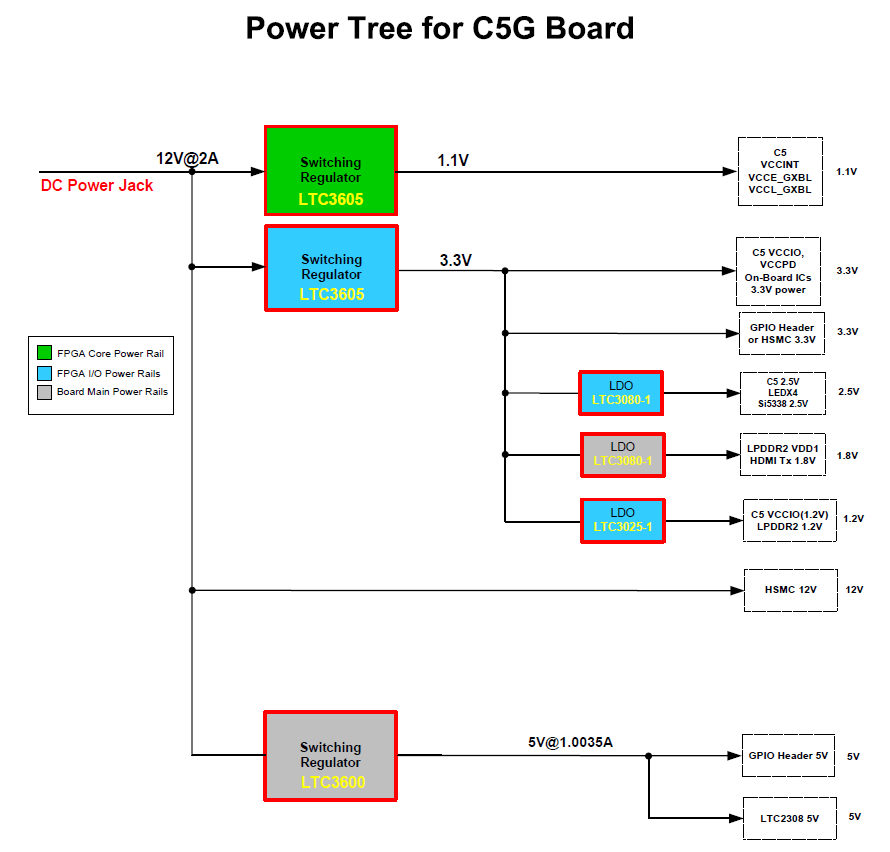

C5G Starter Kit
