LTC3866

ミリオーム以下のDCRによる電流センスを行う電流モード同期整流式コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.26
特長
  • ミリオーム以下のDCRによる電流センス
  • 高効率: 最大95%
  • 選択可能な電流センスしきい値
  • DCRの温度補償をプログラム可能
  • ダイの過熱によるサーマル・シャットダウン
  • 0.6V出力電圧の精度: ±0.5%
  • プログラム可能な固定周波数: 250kHz~770kHz
  • リモートセンスを行う高速差動アンプ
  • 広い入力電圧範囲: 4.5V~38V
  • 出力電圧範囲:0.6V~3.5V (差動アンプ使用時)
  • 調整可能なソフトスタートまたは出力電圧トラッキング
  • フォールドバック出力電流制限
  • 短絡からのソフト・リカバリ
  • 出力過電圧保護
  • 24ピン(4mm × 4mm) QFNおよび24ピンFEパッケージ

製品概要
show more Icon

LTC3866はすべてNチャンネルのパワーMOSFETスイッチをドライブする、シングルフェーズ電流モード同期整流式降圧スイッチング・レギュレータ・コントローラです。このデバイスは電流センス信号のSNR(signal-to-noise ratio)を向上させる独自のアーキテクチャを採用したことにより、DC抵抗の小さいパワーインダクタを使用して高電流アプリケーションにおける効率を最大限に高めることができます。また、この機能は、低DCRアプリケーションでよく見られるスイッチング・ジッタを低減します。LTC3866はリモートセンスを行う高速差動アンプを内蔵し、プログラム可能な電流センスしきい値(10mV、15mV、20mV、25mV、30mVから選択可能)、全温度範囲にわたり高精度で最大出力電流制限を行うためのDCRの温度補償を特長としています。

さらに、LTC3866は、±0.5%の高精度が保証された0.6Vリファレンスを搭載し、0.6V~3.5Vの高精度な出力電圧を供給します。入力電圧範囲が4.5V~38Vと広いので、多様なバス電圧と各種バッテリに対応できます。

LTC3866は高さの低い24ピン4mm × 4mm QFNパッケージと露出パッド付き24ピンFEパッケージで供給されます。


アプリケーション

  • コンピュータ・システム
  • テレコム・システム
  • 産業用および医療用計測器
  • DC配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.26

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3866EFE#PBF
  • HTML
  • HTML
LTC3866EFE#TRPBF
  • HTML
  • HTML
LTC3866EUF#PBF
  • HTML
  • HTML
LTC3866EUF#TRPBF
  • HTML
  • HTML
LTC3866IFE#PBF
  • HTML
  • HTML
LTC3866IFE#TRPBF
  • HTML
  • HTML
LTC3866IUF#PBF
  • HTML
  • HTML
LTC3866IUF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3866EFE#PBF

製造中

LTC3866EFE#TRPBF

製造中

LTC3866IFE#PBF

製造中

LTC3866IFE#TRPBF

製造中

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3866EUF#PBF

製造中

LTC3866EUF#TRPBF

製造中

LTC3866IUF#PBF

製造中

LTC3866IUF#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3866EFE#PBF

製造中

LTC3866EFE#TRPBF

製造中

LTC3866IFE#PBF

製造中

LTC3866IFE#TRPBF

製造中

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3866EUF#PBF

製造中

LTC3866EUF#TRPBF

製造中

LTC3866IUF#PBF

製造中

LTC3866IUF#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

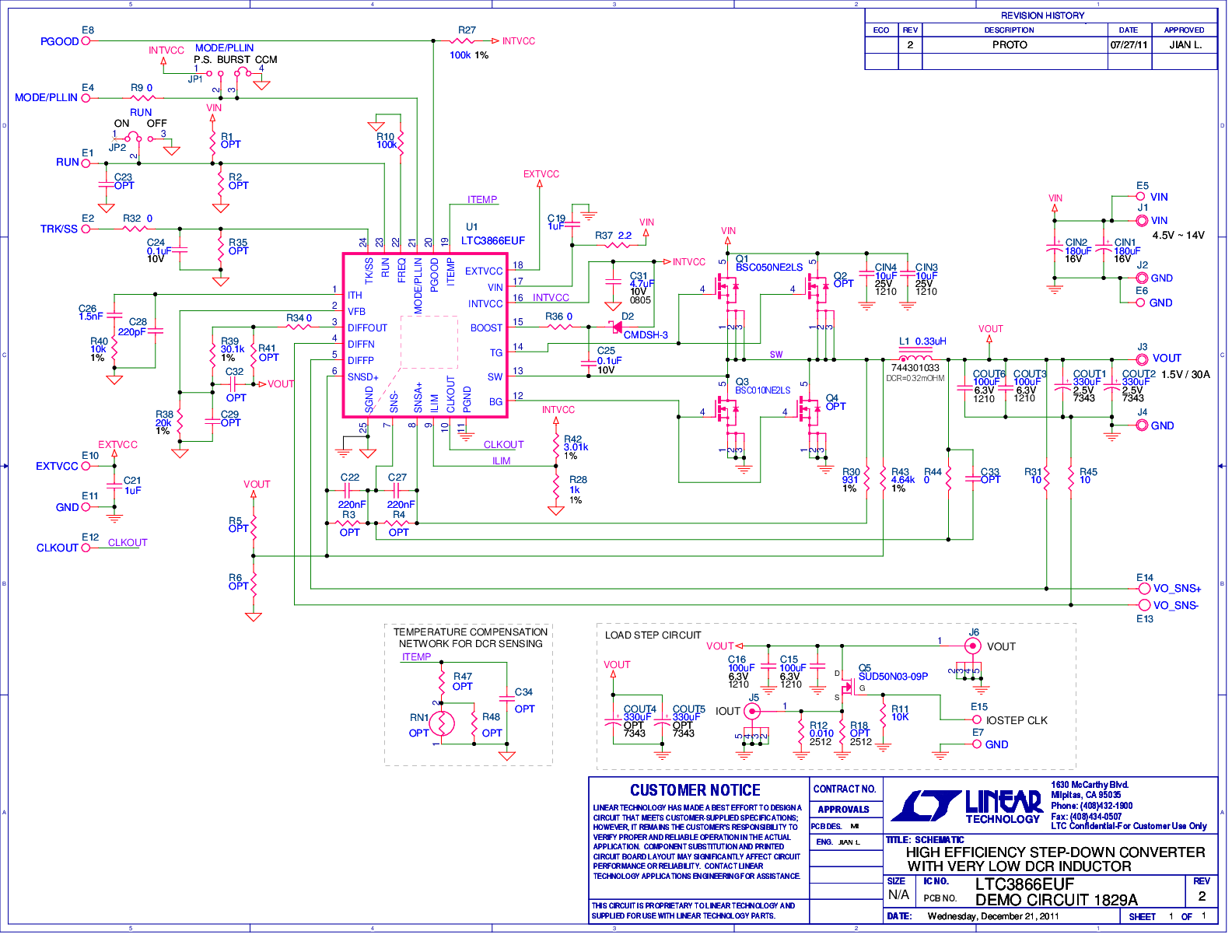

DC1829A

LTC3866EUF Demo Board VIN = 4.5V to 14V, VOUT = 1.5V @ 30A

zoom

DC1829A

LTC3866EUF Demo Board VIN = 4.5V to 14V, VOUT = 1.5V @ 30A

LTC3866EUF Demo Board VIN = 4.5V to 14V, VOUT = 1.5V @ 30A

製品の詳細

Demonstration circuit 1829A is a high efficiency, high density, synchronous buck converter with 4.5V to 14V input voltage range. It can supply a 30A maximum load current with a 1.5V output. This demo board utilizes the LTC3866EUF, a feature-rich single phase synchronous buck controller with very low DCR current sensing capability, on-chip drivers and remote output voltage sensing. This board is setup with 0.32mΩ DCR inductor. The temperature compensation function guarantees accurate current limit over a wide temperature range with DCR sensing. The LTC3866 is suitable for operation from an input voltage of 4.5V to 38V and output voltages up to 3.5V.
