特長
- パワースイッチを内蔵した2個の700mAスイッチング･レギュレータ
- 広い動作範囲：3.6V～36V
- 過電圧ロックアウトにより、60Vまでの電源過渡に対してデバイスを保護
- 短絡に対する耐性
- 低損失電圧：最大95%のデューティサイクル
- 調整可能な300kHz～2.2MHzのスイッチング周波数：全範囲で同期可能
- 小型のインダクタとセラミック･コンデンサを使用
- 昇圧ダイオード内蔵
- 内部補償
- 熱特性が改善された14ピン（4mm×3mm）DFNパッケージと16ピンMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3509はパワースイッチ内蔵のデュアル電流モード降圧スイッチング･レギュレータで、各スイッチは700mAの出力電流を供給可能です。このレギュレータは、苛酷な環境下にあるマルチレール･システム向けにコンパクトで堅牢なソリューションを提供します。過電圧ロックアウトやサイクルごとの電流制限などの保護機能を搭載し、サーマル･シャットダウンにより、さらに保護を提供します。ループ補償部品と昇圧ダイオードも内蔵しています。スイッチング周波数は1本の外付け抵抗で設定されますが、外部同期も可能です。最大スイッチング周波数が高いので、小型のインダクタやセラミック･コンデンサを使用してリップルを低く抑えることができます。LT3509はAM帯域を超える固定周波数動作によって無線受信への干渉を回避するので、車載アプリケーションに最適です。レギュレータごとにシャットダウンおよびソフトスタート制御ピンを個別に搭載しています。両方のコンバータがパワーダウンすると、共通の回路は低電流のシャットダウン状態になります。
アプリケーション
- 車載電子機器
- 産業用制御機器
- ACトランスの安定化
- ネットワーク機器
- CPU、DSP、FPGAの各電源
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3509
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
625.00K
信頼性データ
1
20.92 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3509EDE#PBF |
14-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3509EDE#TRPBF |
14-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3509EMSE#PBF |
16-Lead MSOP w/ EP
|
|
|
| LT3509EMSE#TRPBF |
16-Lead MSOP w/ EP
|
|
|
| LT3509HMSE#PBF |
16-Lead MSOP w/ EP
|
|
|
| LT3509HMSE#TRPBF |
16-Lead MSOP w/ EP
|
|
|
| LT3509IDE#PBF |
14-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3509IDE#TRPBF |
14-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3509IMSE#PBF |
16-Lead MSOP w/ EP
|
|
|
| LT3509IMSE#TRPBF |
16-Lead MSOP w/ EP
|
|
- LT3509EDE#PBF
- ピン／パッケージ図
-
14-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3509EDE#TRPBF
- ピン／パッケージ図
-
14-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3509EMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3509EMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3509HMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3509HMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3509IDE#PBF
- ピン／パッケージ図
-
14-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3509IDE#TRPBF
- ピン／パッケージ図
-
14-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3509IMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3509IMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LT3509EDE#PBF
製造中
LT3509EDE#TRPBF
製造中
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3509EMSE#PBF
製造中
LT3509EMSE#TRPBF
製造中
LT3509HMSE#PBF
製造中
LT3509HMSE#TRPBF
製造中
LT3509IMSE#PBF
製造中
LT3509IMSE#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3509EMSE#PBF
製造中
LT3509EMSE#TRPBF
製造中
LT3509HMSE#PBF
製造中
LT3509HMSE#TRPBF
製造中
LT3509IMSE#PBF
製造中
LT3509IMSE#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3509HMSE#PBF
製造中
LT3509HMSE#TRPBF
製造中
LT3509IMSE#PBF
製造中
LT3509IMSE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LT3509EDE#PBF
製造中
LT3509EDE#TRPBF
製造中
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3509EMSE#PBF
製造中
LT3509EMSE#TRPBF
製造中
LT3509HMSE#PBF
製造中
LT3509HMSE#TRPBF
製造中
LT3509IMSE#PBF
製造中
LT3509IMSE#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3509EMSE#PBF
製造中
LT3509EMSE#TRPBF
製造中
LT3509HMSE#PBF
製造中
LT3509HMSE#TRPBF
製造中
LT3509IMSE#PBF
製造中
LT3509IMSE#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3509HMSE#PBF
製造中
LT3509HMSE#TRPBF
製造中
LT3509IMSE#PBF
製造中
LT3509IMSE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC1248A

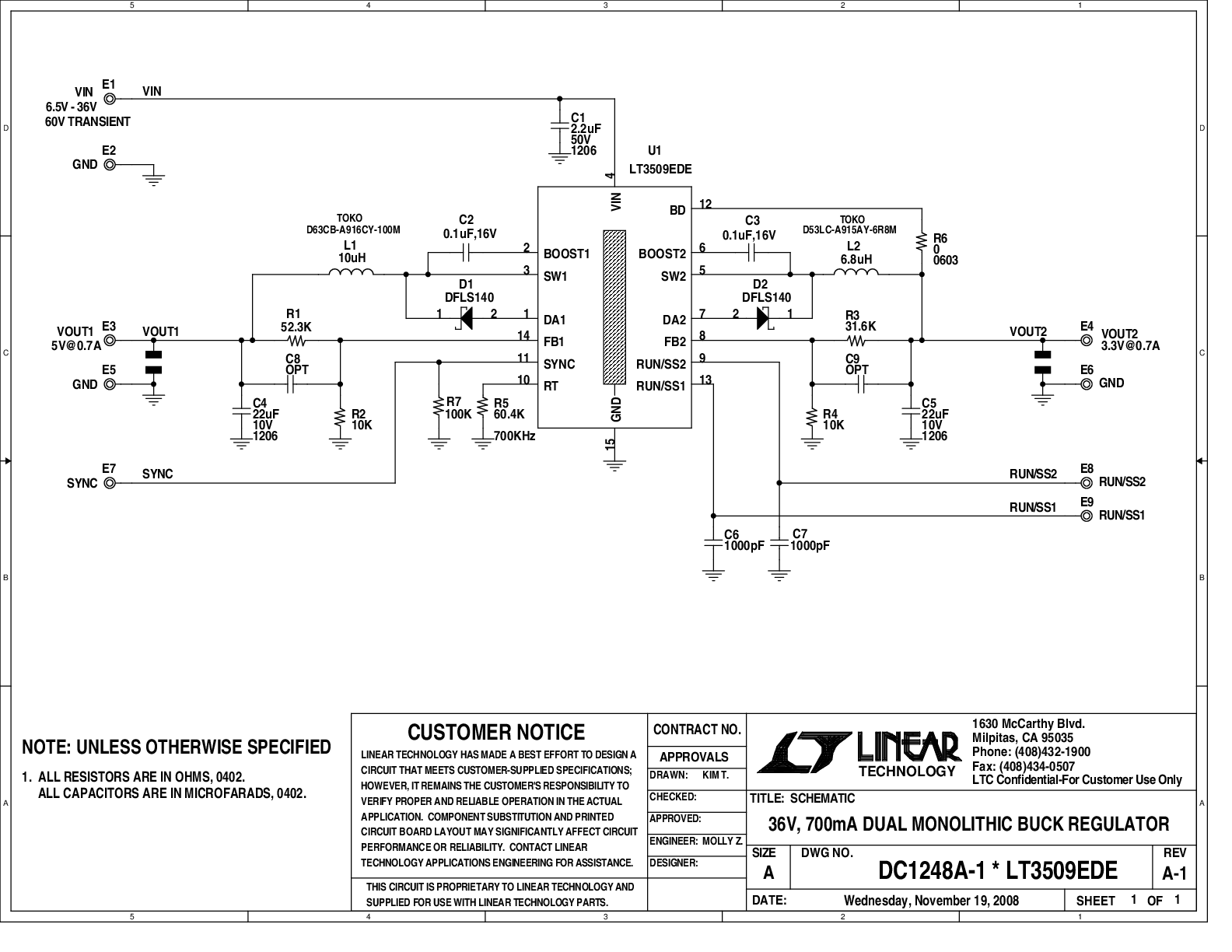

LT3509EDE Demo Board | 6.5V ≤ VIN ≤ 36V (60V Transients), VOUT1 = 5V @ 0.7A, VOUT2 = 3.3V @ 0.7A
