LT3022

0.9V~10Vで動作する1A VLDOリニア・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 20
1Ku当たりの価格 最低価格:$3.28
機能
  • 入力電圧範囲: 0.9V~10V
  • 損失電圧:標準145mV
  • 出力電流: 1A
  • 調整可能な出力電圧 (VREF = VOUT(MIN) = 200mV)
  • 固定出力電圧: 1.2V、1.5V、1.8V
  • 低ESRセラミック出力コンデンサ (最小10µF)で安定
  • 1mA~1Aの範囲で標準0.05%の負荷レギュレーションを実現
  • 消費電流:標準400µA
  • シャットダウン時の消費電流:標準7.5µA
  • 電流制限による保護
  • 逆電流のない逆バッテリ保護
  • ヒステリシス付き熱制限
  • 16ピン(5mm × 3mm) DFNおよびMSOPパッケージ
製品概要
show more Icon

LT3022は、最低0.9Vまでの単一入力電源で動作するVLDO(very low dropout voltage)リニア・レギュレータです。このデバイスは標準145mVの損失電圧で1Aの出力電流を供給します。 LT3022 は低入力電圧から低出力電圧を供給するアプリケーションに最適で、スイッチング・レギュレータに匹敵する電気的効率を達成します。このレギュレータは10µFという小容量の低ESRセラミック出力コンデンサを使用して安定性と過渡応答を最適化します。この他に、標準0.05%の入力レギュレーション、標準0.05%の負荷レギュレーションなどを特長としています。シャットダウン時には、消費電流が標準で7.5µAまで減少します。保護回路として、逆バッテリ保護、電流制限、ヒステリシス付き熱制限、逆電流保護などを備えています。

LT3022は、200mVのリファレンス電圧まで出力電圧を下げられる可変出力デバイスとして使用できます。1.2V、1.5V、1.8Vの3つの固定出力電圧バージョンも提供しています。 LT3022レギュレータは、熱特性が改善された高さの低い (0.75mm) 16ピン(5mm × 3mm) DFN およびMSOPパッケージで供給されます。


アプリケーション

  • 高効率リニア・レギュレータ
  • バッテリ駆動システム
  • ロジック電源
  • スイッチング電源のポスト・レギュレータ
  • ワイヤレス・モデム
  • FPGAのコア電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 20
1Ku当たりの価格 最低価格:$3.28

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3022EDHC#PBF
  • HTML
  • HTML
LT3022EDHC#TRPBF
  • HTML
  • HTML
LT3022EMSE#PBF
  • HTML
  • HTML
LT3022EMSE#TRPBF
  • HTML
  • HTML
LT3022EMSE-1.2#PBF
  • HTML
  • HTML
LT3022EMSE-1.2#TRPBF
  • HTML
  • HTML
LT3022EMSE-1.5#PBF
  • HTML
  • HTML
LT3022EMSE-1.5#TRPBF
  • HTML
  • HTML
LT3022EMSE-1.8#PBF
  • HTML
  • HTML
LT3022EMSE-1.8#TRPBF
  • HTML
  • HTML
LT3022IDHC#PBF
  • HTML
  • HTML
LT3022IDHC#TRPBF
  • HTML
  • HTML
LT3022IMSE#PBF
  • HTML
  • HTML
LT3022IMSE#TRPBF
  • HTML
  • HTML
LT3022IMSE-1.2#PBF
  • HTML
  • HTML
LT3022IMSE-1.2#TRPBF
  • HTML
  • HTML
LT3022IMSE-1.5#PBF
  • HTML
  • HTML
LT3022IMSE-1.5#TRPBF
  • HTML
  • HTML
LT3022IMSE-1.8#PBF
  • HTML
  • HTML
LT3022IMSE-1.8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3022EMSE#PBF

製造中

LT3022EMSE#TRPBF

製造中

LT3022EMSE-1.2#PBF

製造中

LT3022EMSE-1.2#TRPBF

製造中

LT3022EMSE-1.5#PBF

製造中

LT3022EMSE-1.5#TRPBF

製造中

LT3022EMSE-1.8#PBF

製造中

LT3022EMSE-1.8#TRPBF

製造中

LT3022IMSE#PBF

製造中

LT3022IMSE#TRPBF

製造中

LT3022IMSE-1.2#PBF

製造中

LT3022IMSE-1.2#TRPBF

製造中

LT3022IMSE-1.5#PBF

製造中

LT3022IMSE-1.5#TRPBF

製造中

LT3022IMSE-1.8#PBF

製造中

LT3022IMSE-1.8#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3022EMSE#PBF

製造中

LT3022EMSE#TRPBF

製造中

LT3022EMSE-1.2#PBF

製造中

LT3022EMSE-1.2#TRPBF

製造中

LT3022EMSE-1.5#PBF

製造中

LT3022EMSE-1.5#TRPBF

製造中

LT3022EMSE-1.8#PBF

製造中

LT3022EMSE-1.8#TRPBF

製造中

LT3022IMSE#PBF

製造中

LT3022IMSE#TRPBF

製造中

LT3022IMSE-1.2#PBF

製造中

LT3022IMSE-1.2#TRPBF

製造中

LT3022IMSE-1.5#PBF

製造中

LT3022IMSE-1.5#TRPBF

製造中

LT3022IMSE-1.8#PBF

製造中

LT3022IMSE-1.8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

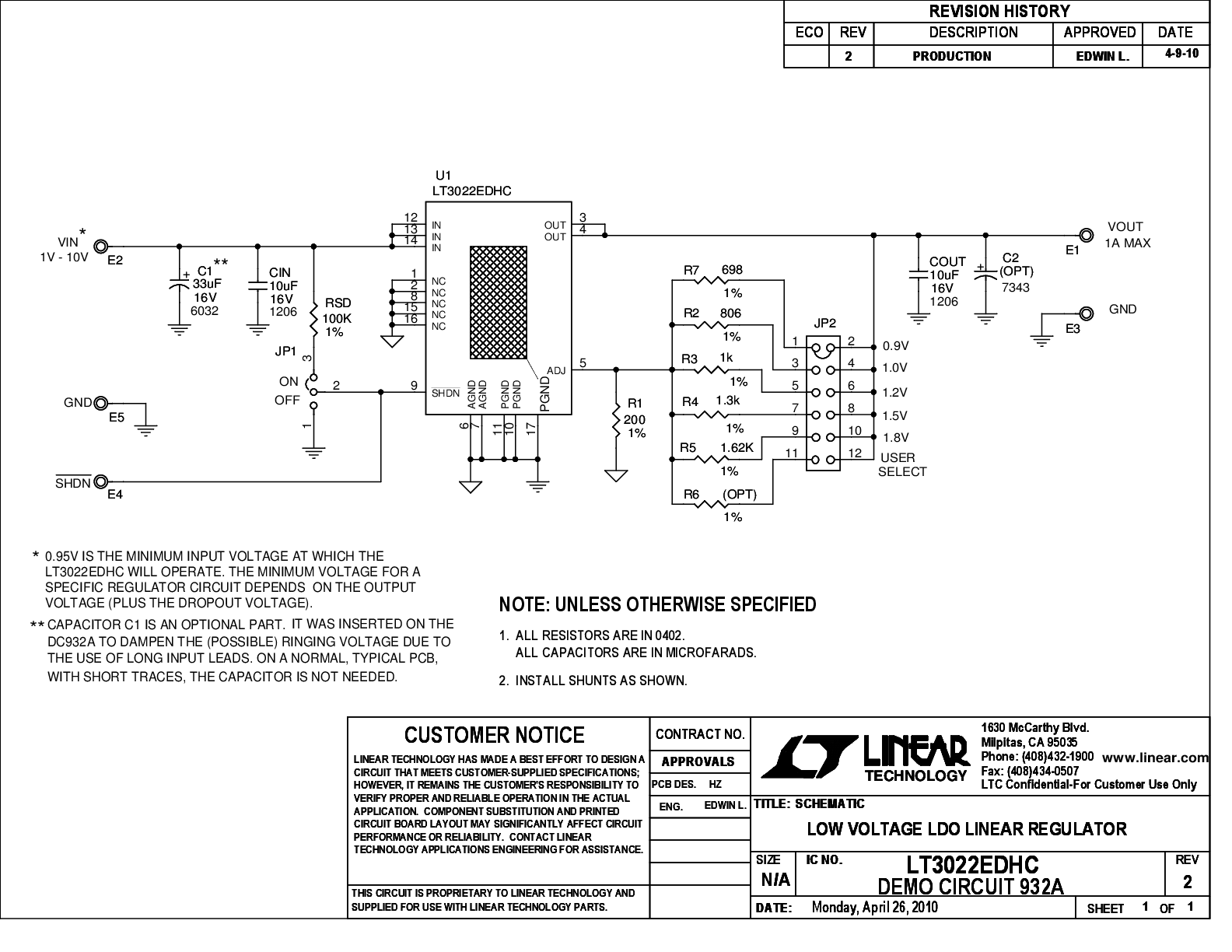

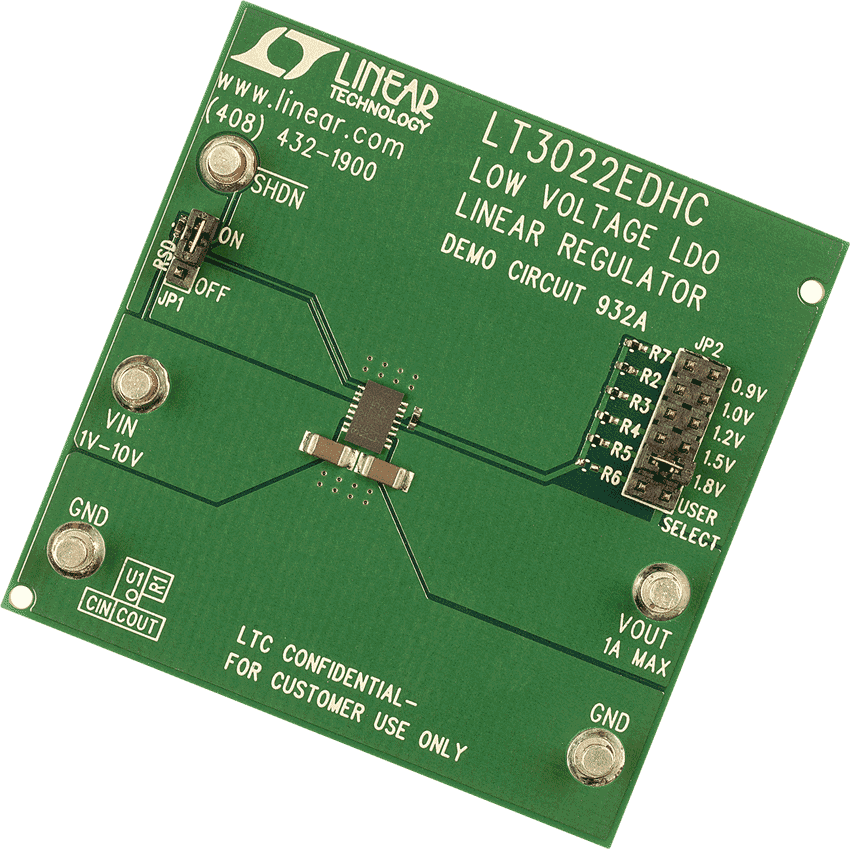

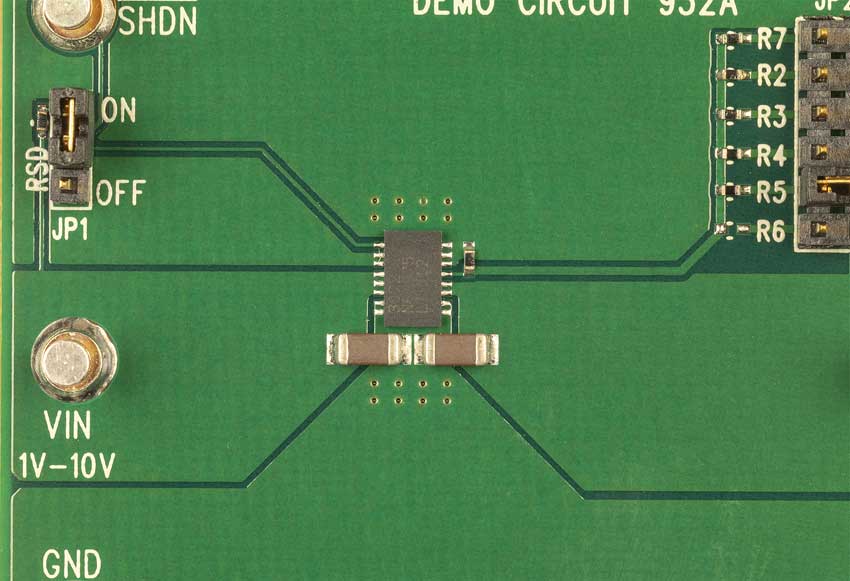

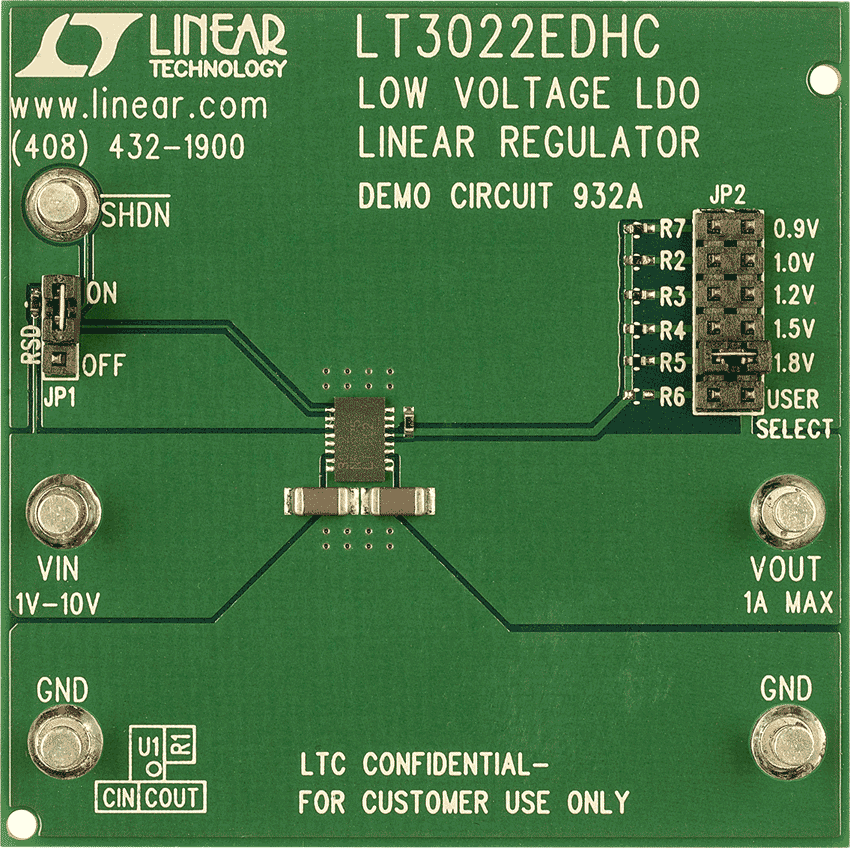

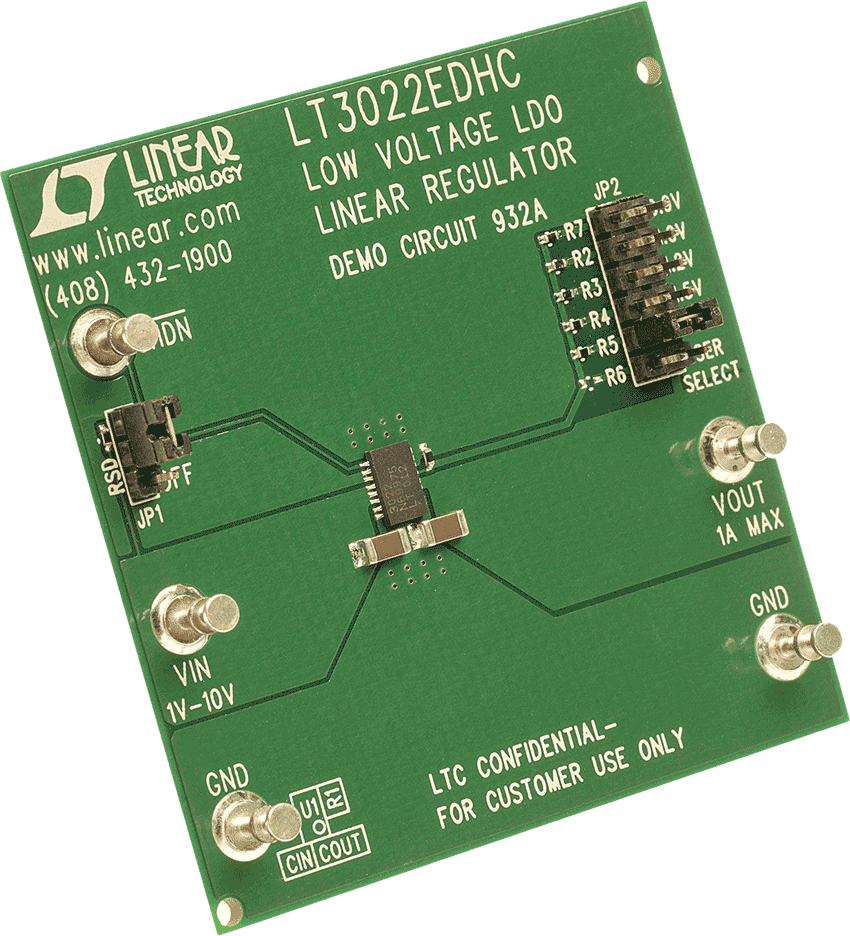

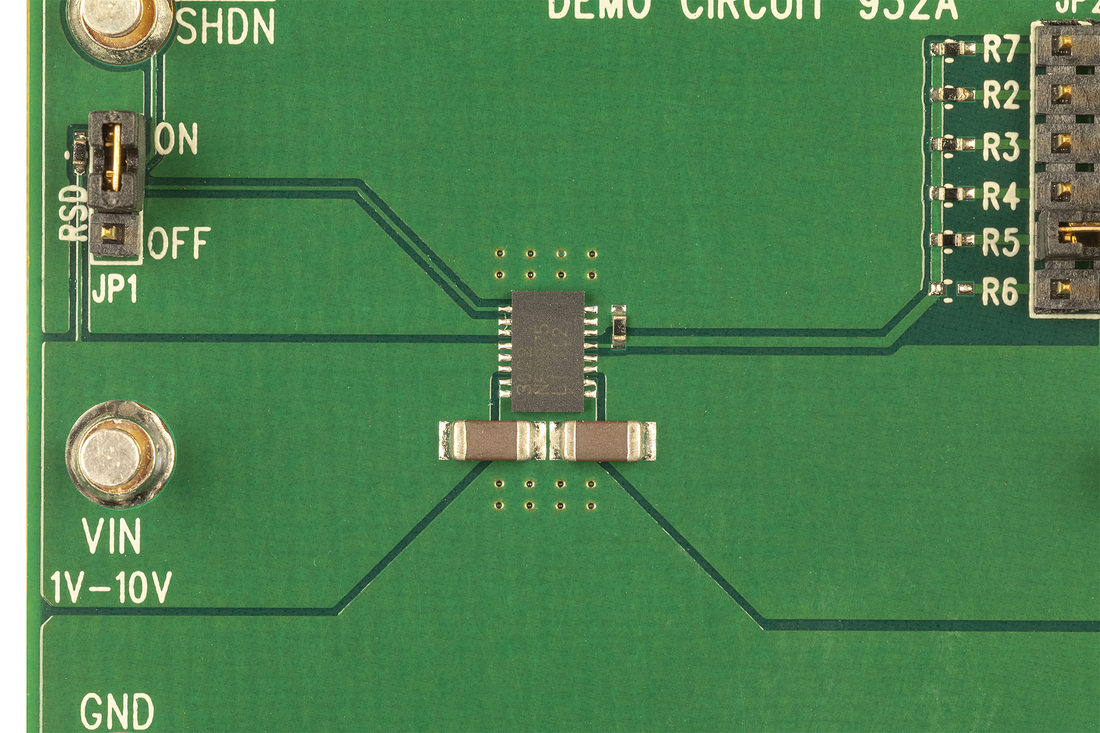

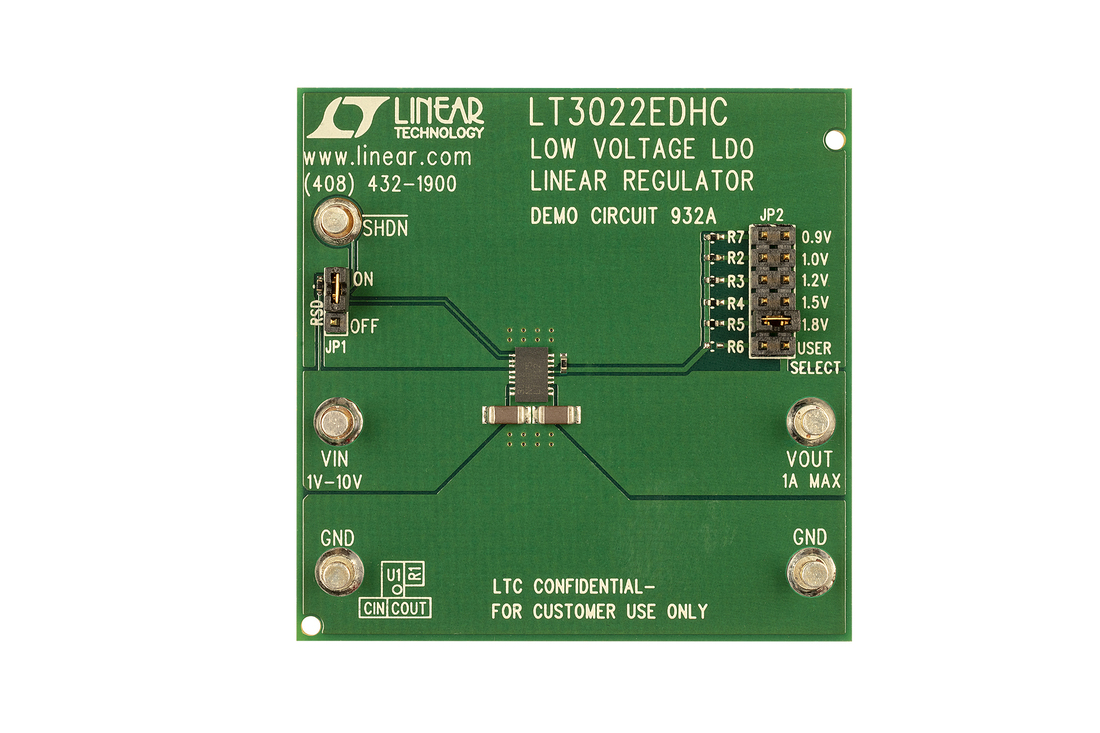

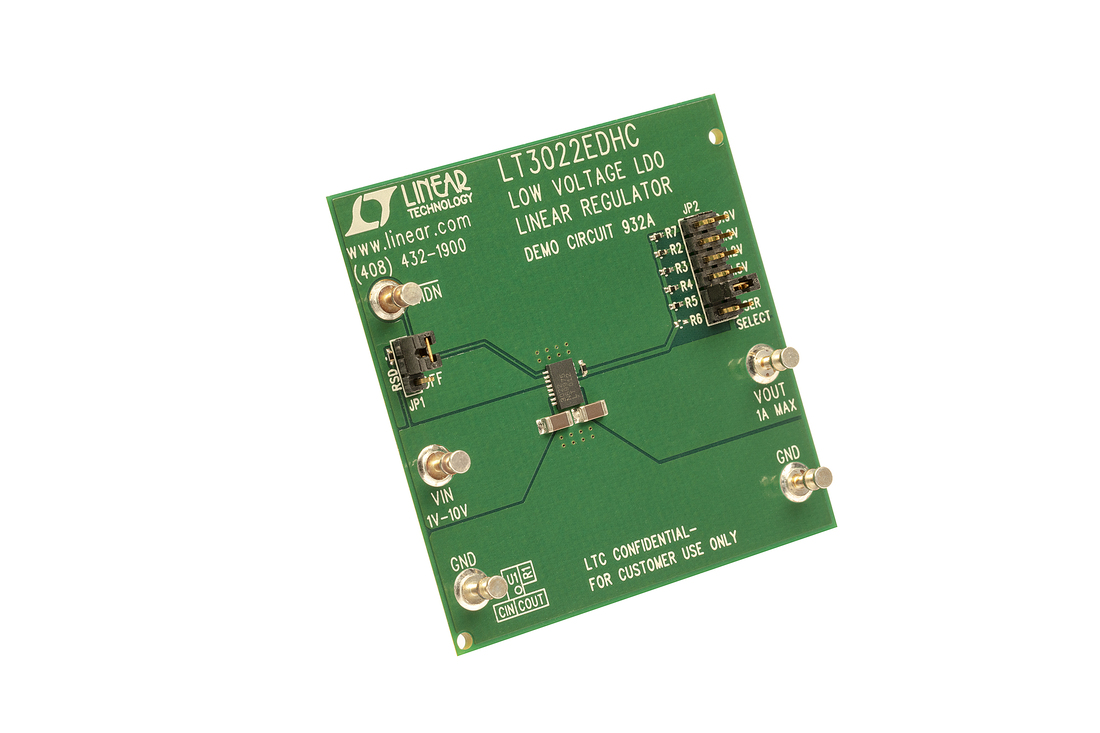

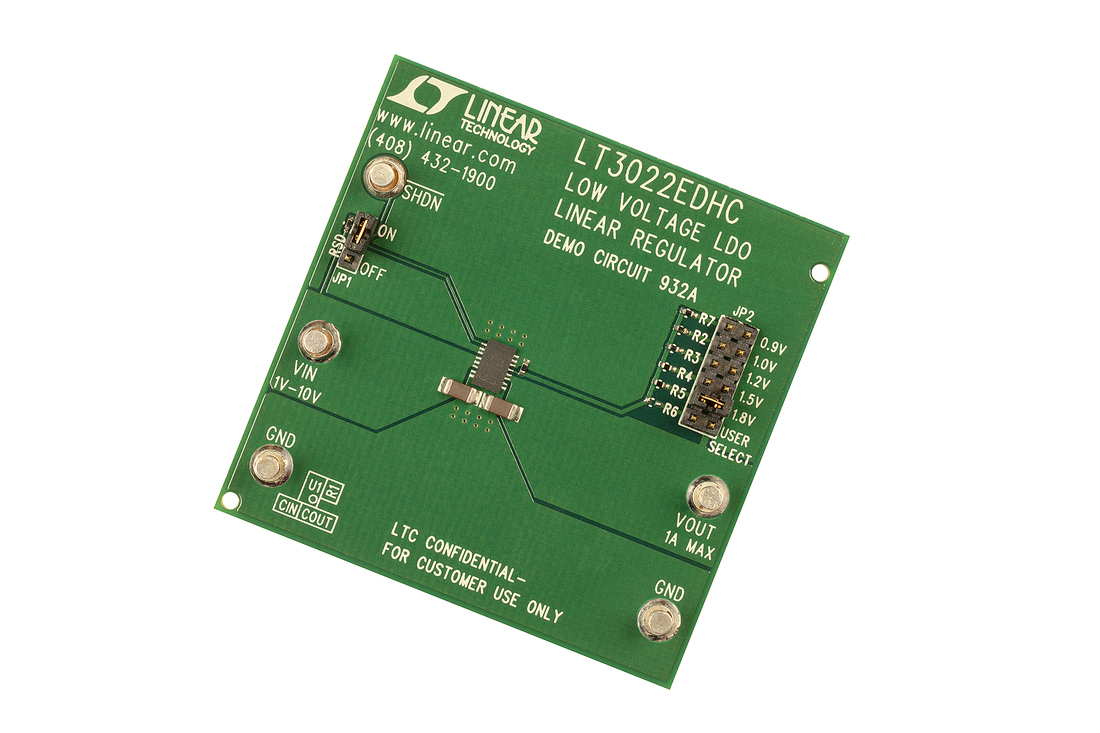

DC932A

LT3022EDHC Demo Board | VLDO Linear Regulator, 1V ≤ VIN ≤ 10V, VOUT = 0.9V/1.0V/1.2V/1.5V/1.8V @ 1A

zoom

DC932A

LT3022EDHC Demo Board | VLDO Linear Regulator, 1V ≤ VIN ≤ 10V, VOUT = 0.9V/1.0V/1.2V/1.5V/1.8V @ 1A

LT3022EDHC Demo Board | VLDO Linear Regulator, 1V ≤ VIN ≤ 10V, VOUT = 0.9V/1.0V/1.2V/1.5V/1.8V @ 1A

製品の詳細

Demonstration circuit 932A is an adjustable 1A linear regulator featuring LT3022. The LT3022 is a very low dropout voltage (VLDO™) linear regulator that operates from input supplies down to 0.9V. The device supplies 1A of output current with 145mV typical dropout voltage. The LT3022 is ideal for low input voltage to low output voltage applications, providing comparable electrical efficiency to a switching regulator. The demo board has an input voltage range from 1V to 10V and provides a jumper-selectable output voltage of 0.9V, 1V, 1.2V, 1.5V, 1.8V or a user-defined value down to 200mV. The regulator optimizes stability and transient response with low ESR ceramic output capacitors as small as 10µF. Other LT3022 features include 0.05% typical line regulation and 0.05% typical load regulation. In shutdown, the quiescent current typically drops to 7.5µA. Internal protection circuitry includes reverse-battery protection, current limiting, thermal limiting with hysteresis and reverse-current protection.




ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
