特長
- 内部バラスト抵抗によってパワー･プレーンに直接接続できるため、高電流と熱拡散が可能
- 出力電流：1.1A
- 1本の抵抗で出力電圧を設定
- SETピン電流の初期精度：1%
- 0Vまで調整可能な出力電圧
- 低出力ノイズ：40μVRMS（10Hz～100kHz）
- 広い入力電圧範囲：1.2V～36V
- 低損失電圧：300mV
- <0.001%/Vのライン・レギュレーション
- 最小負荷電流：0.5mA
- セラミック出力コンデンサ（最小2.2μF）で安定
- フォールドバック付き電流制限および過温度保護機能
- 8ピンMSOPおよび3mm×3mm DFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3080-1は、バラスト抵抗を内蔵することによって、PC基板のトレース抵抗を使用せずにデバイスを直接並列接続できる1.1A低損失リニア・レギュレータです。内部バラスト抵抗により、複数のデバイスを表面実装基板上で直接、並列接続できるので、シンプルで簡易な基板レイアウトを維持しながら、出力電流と消費電力を増加させることができます。また、このデバイスはパス･トランジスタのコレクタが外に取り出されているので、複数の入力電源と一緒に使用すると、最小350mVの低損失動作が可能です。
LT3080-1は、広い出力電圧範囲が可能です。1本の抵抗を介してリファレンス電流を使用することにより、出力電圧は0～36Vのあらゆるレベルに設定されます。LT3080-1は、他のレギュレータで一般的に行われるESRの追加なしに、2.2μFのセラミック出力コンデンサで安定します。
内部保護回路は電流制限、熱制限などを行います。LT3080-1レギュレータは（熱特性を改善するための露出バッド付きの）8ピンMSOPパッケージと3mm×3mm DFNパッケージで供給されます。
| Features | |
| LT3080 | - |
| LT3080-1 | Can parallel without additional external resistance |
アプリケーション
- 完全表面実装型高電流電源
- 高効率リニア・レギュレータ
- スイッチング電源用ポスト・レギュレータ
- 部品数の少ない可変電圧電源
- 低出力電圧電源
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3080-1
資料
Filters
1つが該当
-
すべて
-
技術記事
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
技術記事
6
HTML
HTML
HTML
HTML
HTML
ユーザ・ガイド
1
325.00K
信頼性データ
1
23.66 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 4
ソリューション・カタログ 1
製品セレクタ・カード 1
ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3080EDD-1#PBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LT3080EDD-1#TRPBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LT3080EMS8E-1#PBF |
8-Lead MSOP w/ EP
|
|
|
| LT3080EMS8E-1#TRPBF |
8-Lead MSOP w/ EP
|
|
|
| LT3080IDD-1#PBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LT3080IDD-1#TRPBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LT3080IMS8E-1#PBF |
8-Lead MSOP w/ EP
|
|
|
| LT3080IMS8E-1#TRPBF |
8-Lead MSOP w/ EP
|
|
- LT3080EDD-1#PBF
- ピン／パッケージ図
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3080EDD-1#TRPBF
- ピン／パッケージ図
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3080EMS8E-1#PBF
- ピン／パッケージ図
-
8-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3080EMS8E-1#TRPBF
- ピン／パッケージ図
-
8-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3080IDD-1#PBF
- ピン／パッケージ図
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3080IDD-1#TRPBF
- ピン／パッケージ図
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3080IMS8E-1#PBF
- ピン／パッケージ図
-
8-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3080IMS8E-1#TRPBF
- ピン／パッケージ図
-
8-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3080EMS8E-1#PBF
製造中
LT3080EMS8E-1#TRPBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LT3080EMS8E-1#PBF
製造中
LT3080EMS8E-1#TRPBF
製造中
LT3080IMS8E-1#PBF
製造中
LT3080IMS8E-1#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3080EMS8E-1#PBF
製造中
LT3080EMS8E-1#TRPBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LT3080EMS8E-1#PBF
製造中
LT3080EMS8E-1#TRPBF
製造中
LT3080IMS8E-1#PBF
製造中
LT3080IMS8E-1#TRPBF
製造中
評価用キット 1
DC1368A

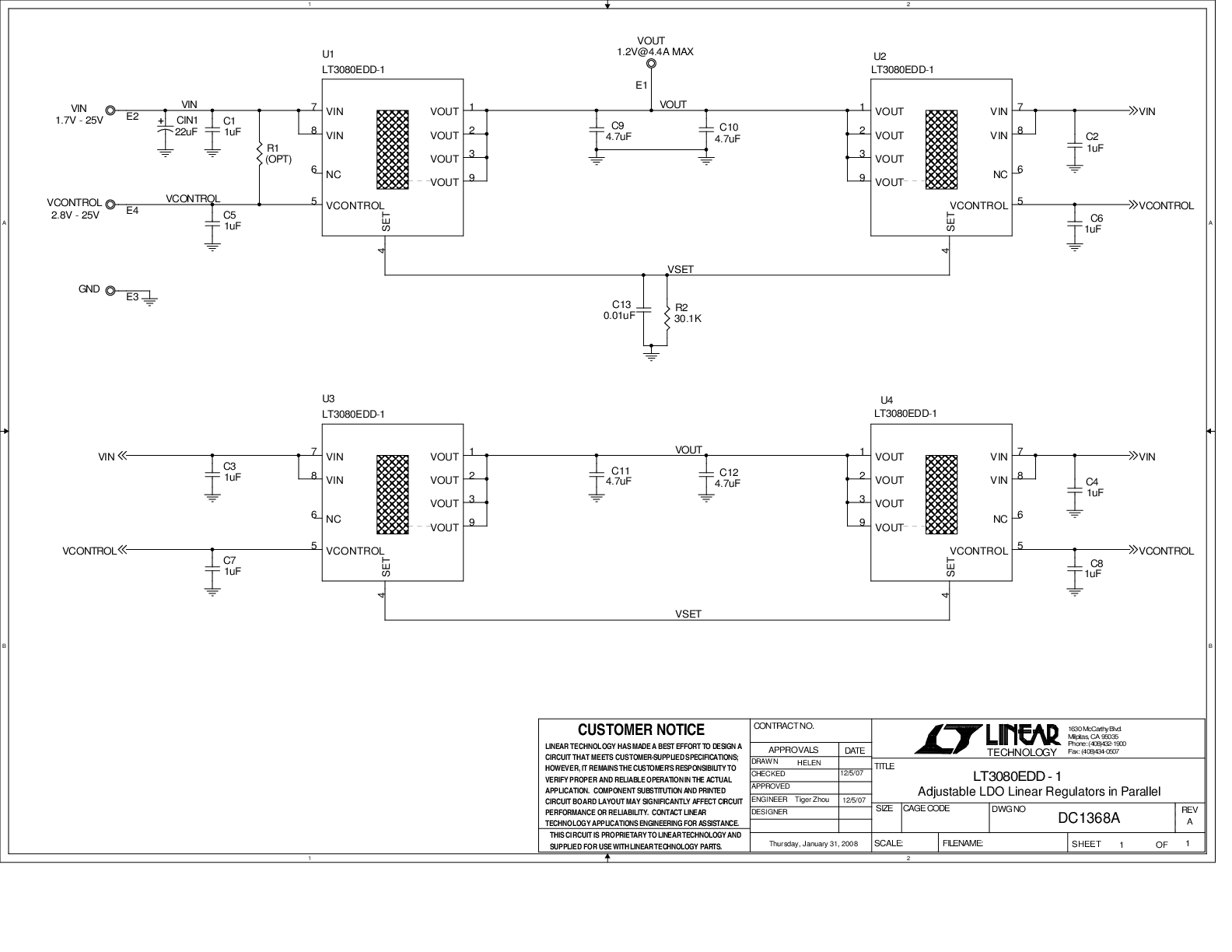

LT3080EDD-1 Demo Board | LT3080-1(x4), Paralleled, Single Resistor Prog Low Noise LDOs, 1.7V ≤ VIN ≤ 25V, VOUT = 1.2V @ 4.4A
