LTC6902

スペクトラム拡散周波数変調機能を搭載したマルチフェーズ発振器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.05
特長
  •   2、3または4フェーズ出力
  •   オプションのスペクトル拡散周波数変調により、EMC性能が向上
  •   5kHz~20MHzの周波数範囲
  •   1本の外付け抵抗で周波数を設定
  •   1本の外付け抵抗で周波数拡散のパーセンテージを設定
  •   消費電流:400μA(標準)、VS = 3V、1MHz
  •   周波数誤差:1.5%以下、5kHz~10MHz(TA = 25℃)
  •   周波数誤差:2%以下、5kHz~10MHz(TA = 0℃~70℃)
  •   温度安定性:±40ppm/℃
  •   短い起動時間:50μs~1.5ms
  •   100ΩのCMOS出力ドライバ
  •   2.7V~5.5V単一電源動作

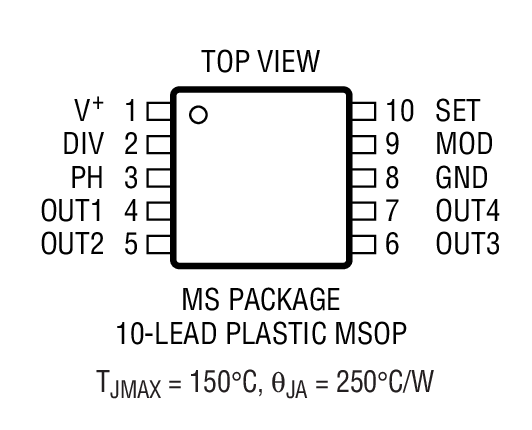

  •   10ピンMSパッケージ
製品概要
show more Icon

LT6902は、小型パッケージでマルチフェーズ出力を供給する、使いやすい高精度低消費発振器です。発振周波数は1本の外付け抵抗(RSET)で設定されます。また、オプションのスペクトラム拡散周波数変調(SSFM)機能も搭載しています。この機能は追加の外付け抵抗(RMOD)で起動、制御可能です。

LTC6902のマスタ発振器はRSET抵抗で制御し、100kHz~20MHzの周波数範囲を提供します。また、プログラム可能な分割器(1、10、100のいずれかで分割)を内蔵しているので、さらに広い出力周波数範囲を提供可能です。プログラム可能な内蔵マルチフェーズ回路が2、3、または4フェーズの波形を生成します。

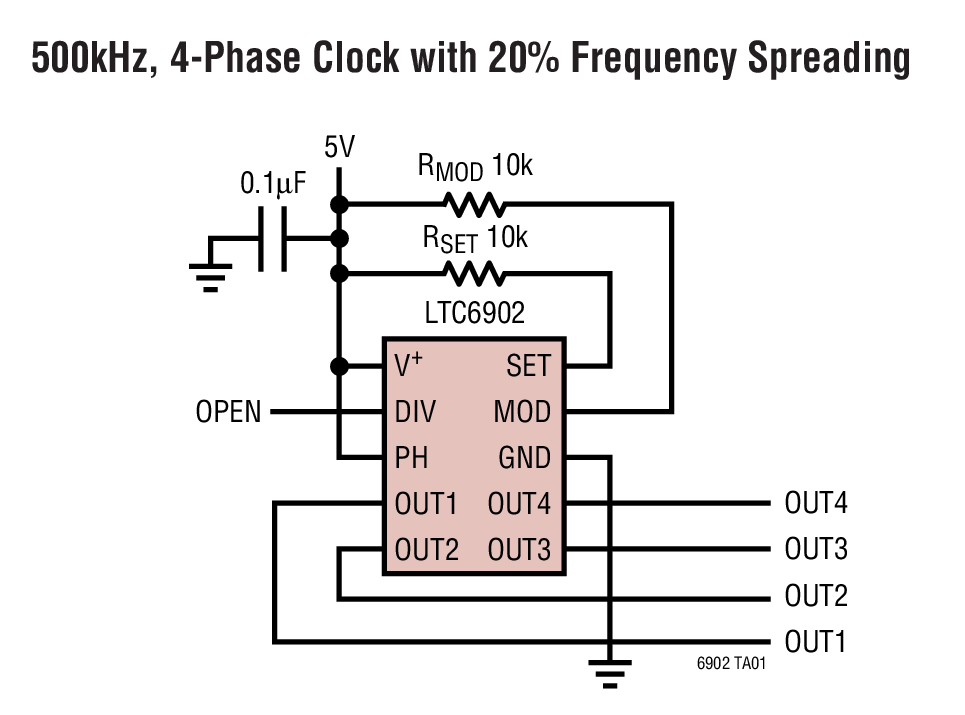

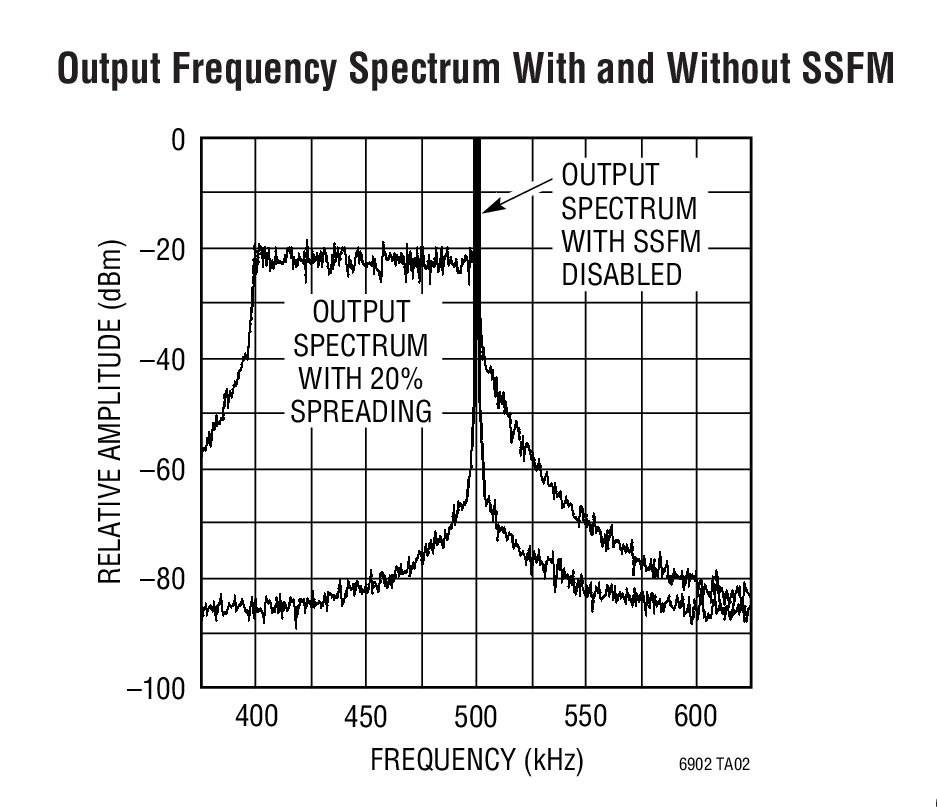

LTC6902のSSFM機能は擬似ランダムノイズ(PRN)信号によって発振周波数を変調し、発振器のエネルギーを広い周波数帯域に拡散します。この拡散により、電磁放射のピーク・レベルを低下させ、電磁両立性(EMC)を向上させることができます。周波数拡散量は1本の追加外付け抵抗(RMOD)でプログラム可能で、MODピンをグランドに接続することによってディスエーブルされます。


アプリケーション

  •   スイッチング電源用クロック・リファレンス
  •   バッテリ駆動の携帯機器
  •   PDA
  •   携帯電話
  •   スイッチトキャパシタ・フィルタのクロック駆動

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.05

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6902CMS#PBF
  • HTML
  • HTML
LTC6902CMS#TRPBF
  • HTML
  • HTML
LTC6902IMS#PBF
  • HTML
  • HTML
LTC6902IMS#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC6902CMS#PBF

製造中

LTC6902CMS#TRPBF

製造中

LTC6902IMS#PBF

製造中

LTC6902IMS#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC6902CMS#PBF

製造中

LTC6902CMS#TRPBF

製造中

LTC6902IMS#PBF

製造中

LTC6902IMS#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 9

HTG-K7-PCIE Dev Board

zoomopens a dialog

xilinx-kintex-7-pci-express-development-board

xilinx-kintex-7-pci-express-development-board

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
NOVPED iMX6 QP Dev Kit

NXP iMX6 Platform EVK Hardware Verified Design for IO and Robust Power Supply

zoomopens a dialog

nxp-novped-imx6-qp-development-board

NXP iMX6 Platform EVK Hardware Verified Design for IO and Robust Power Supply

nxp-novped-imx6-qp-development-board

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
NXP iMX6 Platform EVK Hardware Verified Design for IO and Robust Power Supply

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
Xilinx VU37P Board

zoomopens a dialog
htg-937

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

The HTG-937 provides access to large FPGA gate density and 8GB/16GB of high bandwidth memory. It is populated with the Xilinx Zynq Virtex Ultrascale VU37P, or VU47P. Analog Devices power solution on this platform is fully validated to meet the requirements of Xilinx Zynq Virtex Ultrascale FPGAs to ensure a robust power delivery solution.

DC/DC μModule regulators are used on the HTG-937 to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated solutions with built in controller, power FETs, inductors, and capacitors that simplify layout and provide robust power delivery performance.

We provide supporting documentation including power schematics, layout, LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly.

詳細なリファレンス・デザインを表示 external link
Ultrascale+ 910

zoomopens a dialog
htg-910

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

The HTG-910 is low profile network card that provides access to eight lanes of PCI Express. It is populated with the Xilinx Zynq Virtex Ultrascale VU5P, VU9P, VU13P or Ultrascale VU190 FPGA. Analog Devices power solution on this platform is fully validated to meet the requirements of Xilinx Zynq Virtex Ultrascale FPGAs to ensure a robust power delivery solution.

DC/DC μModule regulators are used on the HTG-910 to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated solutions with built in controller, power FETs, inductors, and capacitors that simplify layout and provide robust power delivery performance.

We provide supporting documentation including power schematics, layout, LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly.

詳細なリファレンス・デザインを表示 external link
Zynq UltraScale Board 922

zoomopens a dialog
htg-z922

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

The HTG-Z922 provides access to large FPGA gate densities, wide range of I/O and expandable DDR4 memory for variety of different programmable applications. It is populated with the Xilinx Zynq Ultrascale+ ZU17-2 or ZU19-2 FPGA. Analog Devices power solution on this platform is fully validated to meet the requirements of Xilinx Zynq Ultrascale+ FPGAs to ensure a robust power delivery solution.

DC/DC μModule regulators are used on the HTG-Z922 to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated solutions with built in controller, power FETs, inductors, and capacitors that simplify layout and provide robust power delivery performance.

We provide supporting documentation including power schematics, layout, LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly.

詳細なリファレンス・デザインを表示 external link
DK-DEV-4SE530N Dev Kit

zoomopens a dialog

altera-stratix-iv-e-fpga-development-kit

altera-stratix-iv-e-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
DK-VIDEO-4SGX230N Dev Kit

zoomopens a dialog

altera-audio-video-development-kit-stratix-iv-gx-edition

altera-audio-video-development-kit-stratix-iv-gx-edition

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
DK-DEV-4SGX230N Dev Kit

zoomopens a dialog

altera-stratix-iv-gx-fpga-development-kit

altera-stratix-iv-gx-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

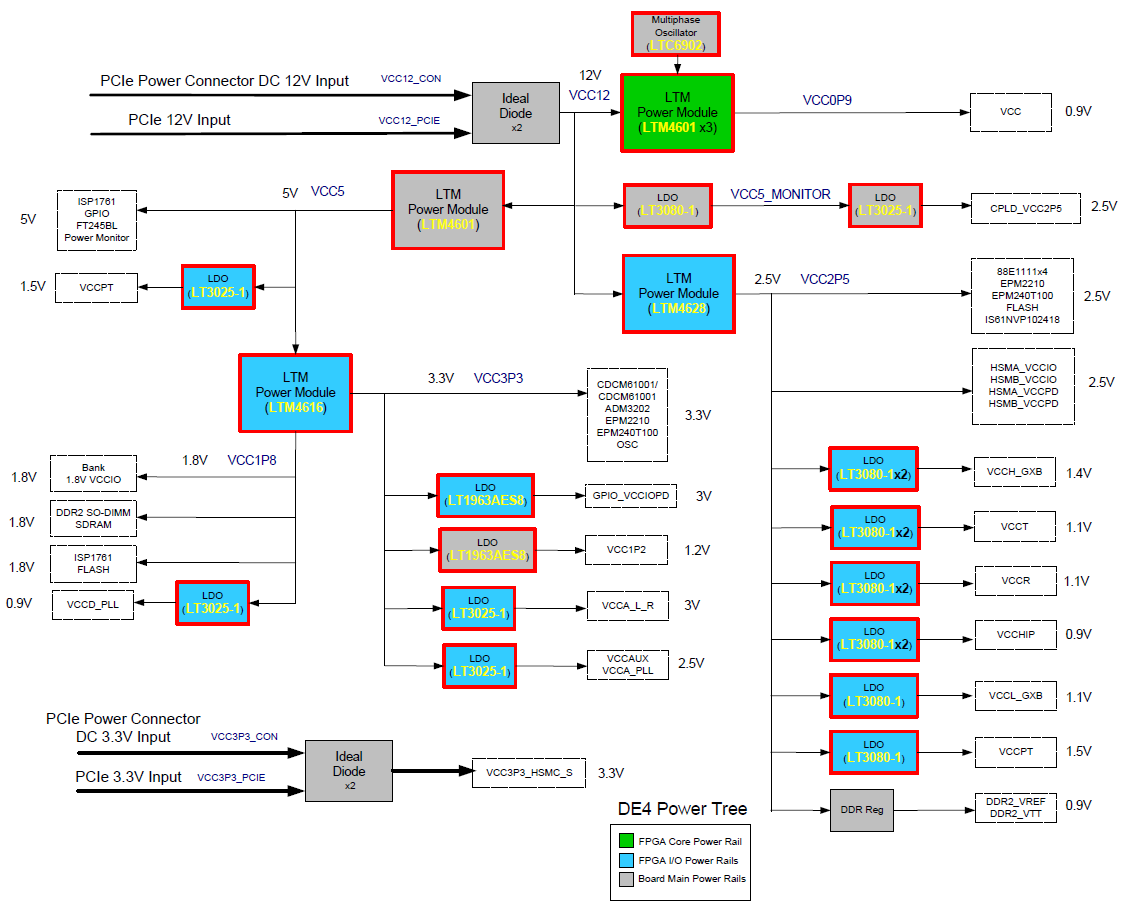

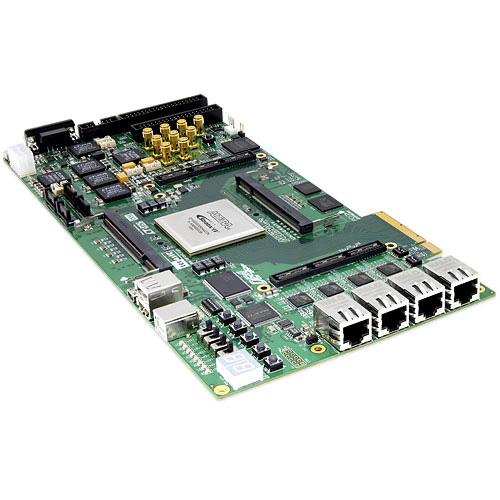

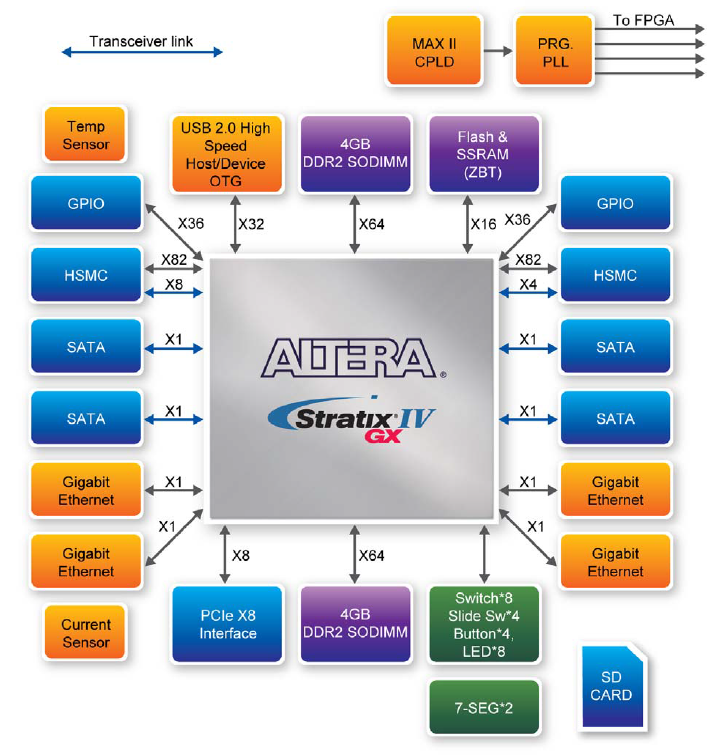

DE4 Dev Kit
