LTC3375
新規設計に推奨プログラム可能および並列接続可能な8チャネルの1A降圧DC/DCコンバータ
- 製品モデル
- 6
- 1Ku当たりの価格
- 最低価格:$6.48
製品の詳細
- 8チャネルの独立した降圧DC/DCコンバータ
- 1つのインダクタで出力チャネル当たり最大4Aまでマスタ/スレーブ構成可能
- DC/DCコンバータごとに独立したVIN電源(2.25V~5.5V)
- すべてのDC/DCコンバータの出力電圧範囲が0.425V~VIN
- 自律的なシーケンス制御(またはI2C制御)のための高精度イネーブル・ピンしきい値
- プログラム可能/同期可能な発振器周波数:1MHz~3MHz(デフォルト値は2MHz)
- チャネルごとにI2Cで選択可能な位相(90°刻み)
- プログラム可能なパワーオン・リセット/ウオッチドッグ/押しボタンのタイミング
- ダイ温度モニタ出力
- 48ピン(7mm × 7mm)QFNパッケージ
LTC3375は、デジタル式にプログラム可能な高効率、多出力電源ICです。このDC/DCコンバータは8つの同期整流式降圧コンバータ(IOUTはそれぞれ最大1A)で構成されており、そのすべてが2.25V~5.5Vの独立した入力電源から電力を供給されています。
DC/DCコンバータのイネーブル、出力電圧、動作モード、および位相は、すべてI2Cを介して個別に設定できますが、電源投入時のデフォルト設定によりシンプルな入出力を介して独立モードで使用することもできます。DC/DCコンバータは、個別に使用することも、並列接続して1つの共用インダクタで出力電流を1出力当たり4Aまで増やすこともできます。また、ダイ温度が高い場合の警報レベルも、DC/DCコンバータおよびシステムのフォルトをモニタするために、マスク可能なIRQ出力により I2Cを介してプログラム可能です。
押しボタンのオン/オフ/リセット制御、パワーオン・リセット、およびウオッチドッグ・タイマにより、柔軟で信頼できる電源投入シーケンス制御とシステム・モニタを実現します。LTC3375は、高さの低い7mm × 7mmの48ピンQFNパッケージで供給されます。
アプリケーション
- 汎用のマルチチャネル電源
- 産業用機器/自動車用機器/通信機器
ドキュメント
データシート 2
信頼性データ 1

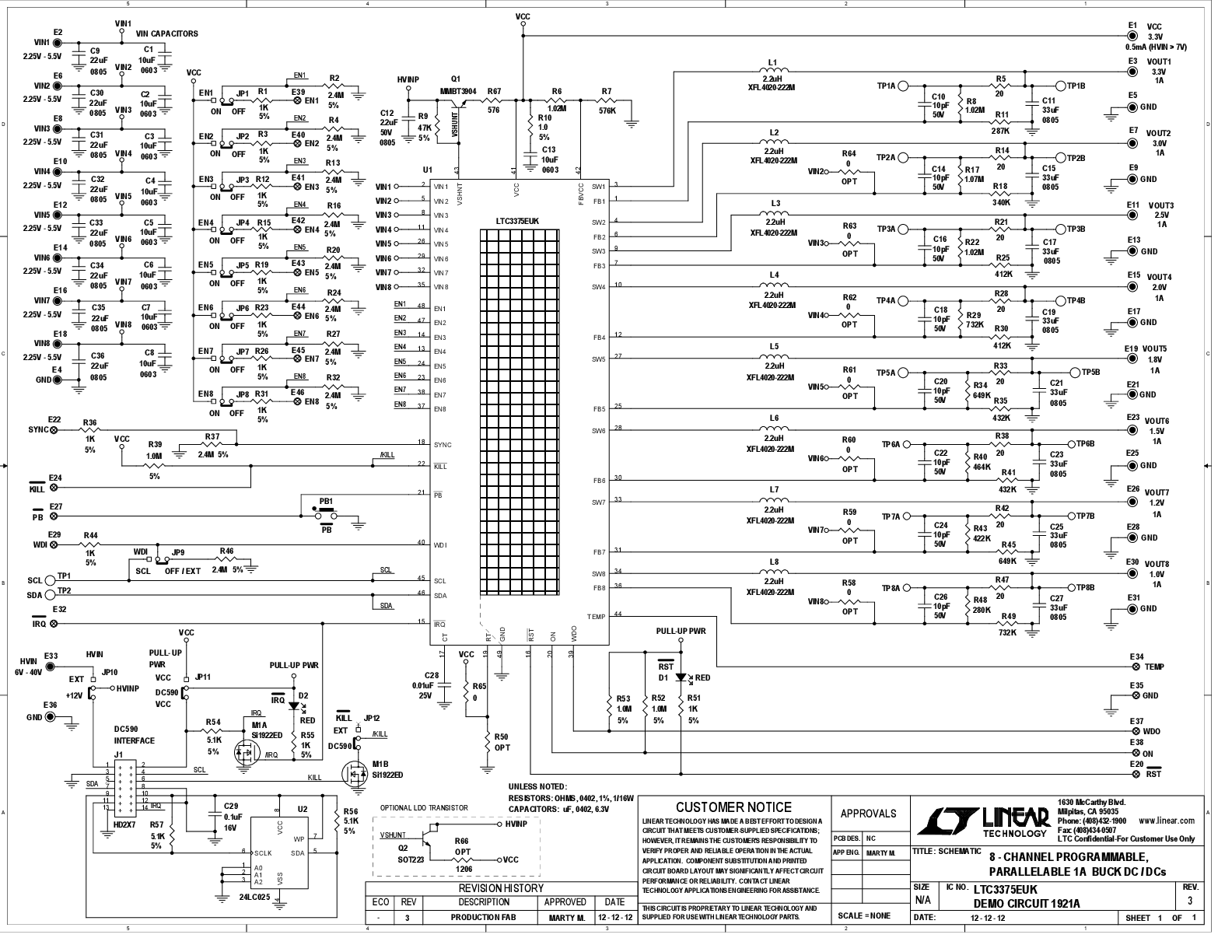

ユーザ・ガイド 1
デザイン・ノート 1
技術記事 2
ビデオ 1
ソリューション・カタログ 1
プレス・リリース 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3375EUK#PBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | ||
LTC3375EUK#TRPBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | ||
LTC3375HUK#PBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | ||
LTC3375HUK#TRPBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | ||
LTC3375IUK#PBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | ||
LTC3375IUK#TRPBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LTC3375
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
