特長
- 8チャネルの独立した降圧DC/DCコンバータ
- 1つのインダクタで出力レール当たり最大4Aのマスタ/スレーブ構成可能
- DC/DCコンバータごとに独立したVIN電源(2.25V~5.5V)
- すべてのDC/DCコンバータの出力電圧範囲が0.8V~VIN
- 高精度のイネーブル・ピンしきい値による自律的シーケンス制御
- プログラム可能/同期可能な発振器周波数:1MHz~3MHz(デフォルト値は2MHz)
- ダイ温度のモニタ出力

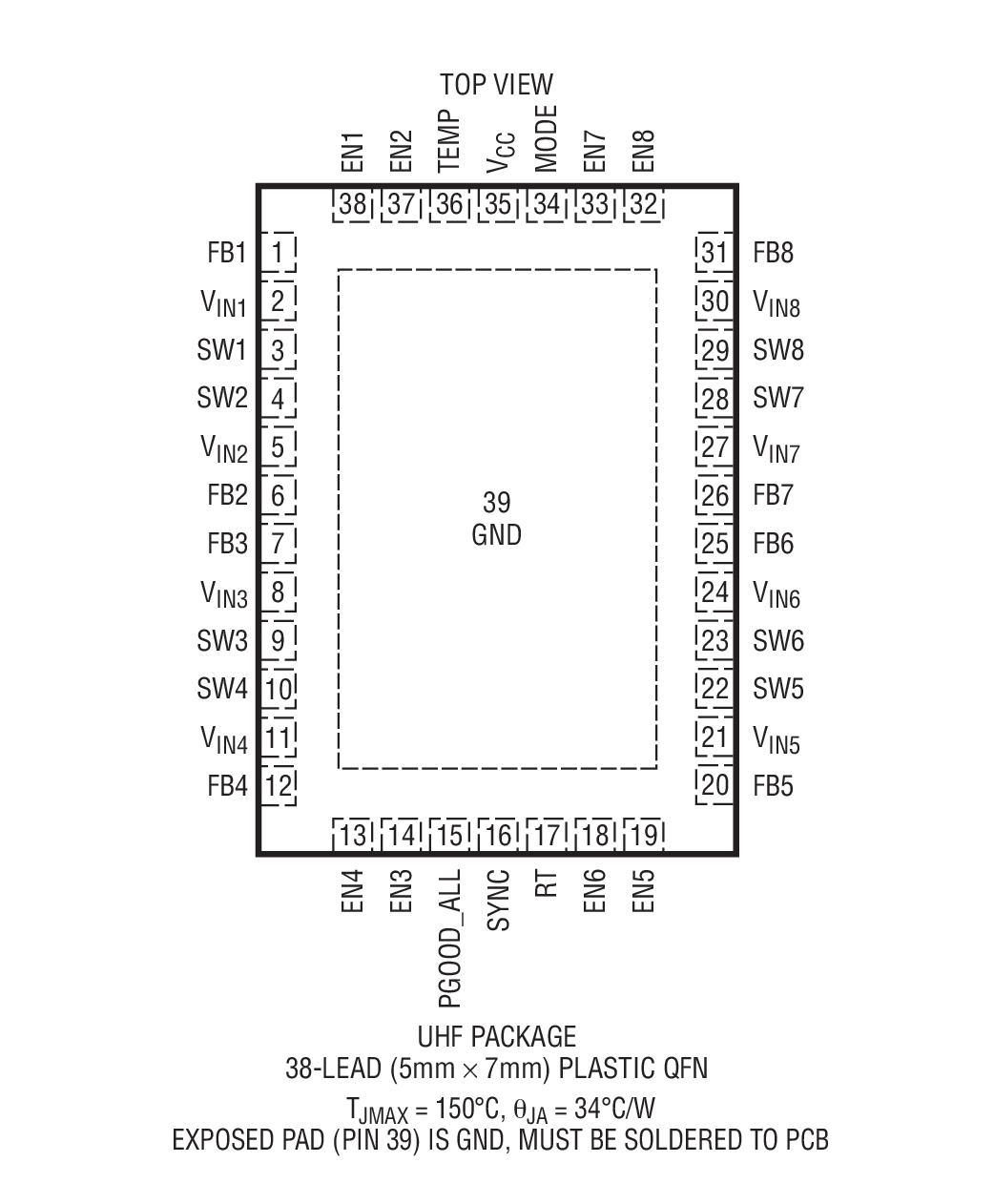

- 熱特性が改善された38ピンQFN(5mm × 7mm)パッケージおよびTSSOPパッケージ

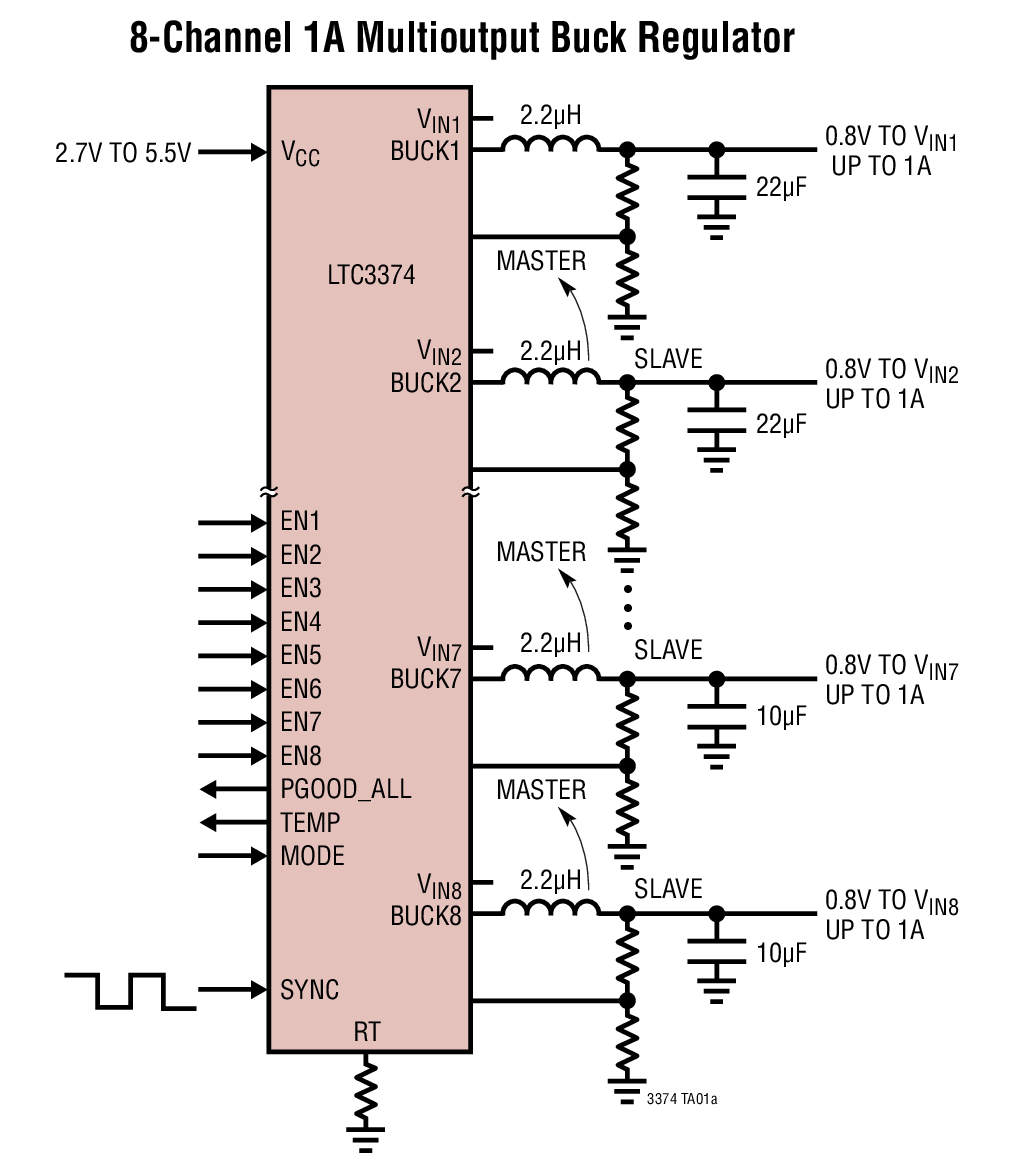

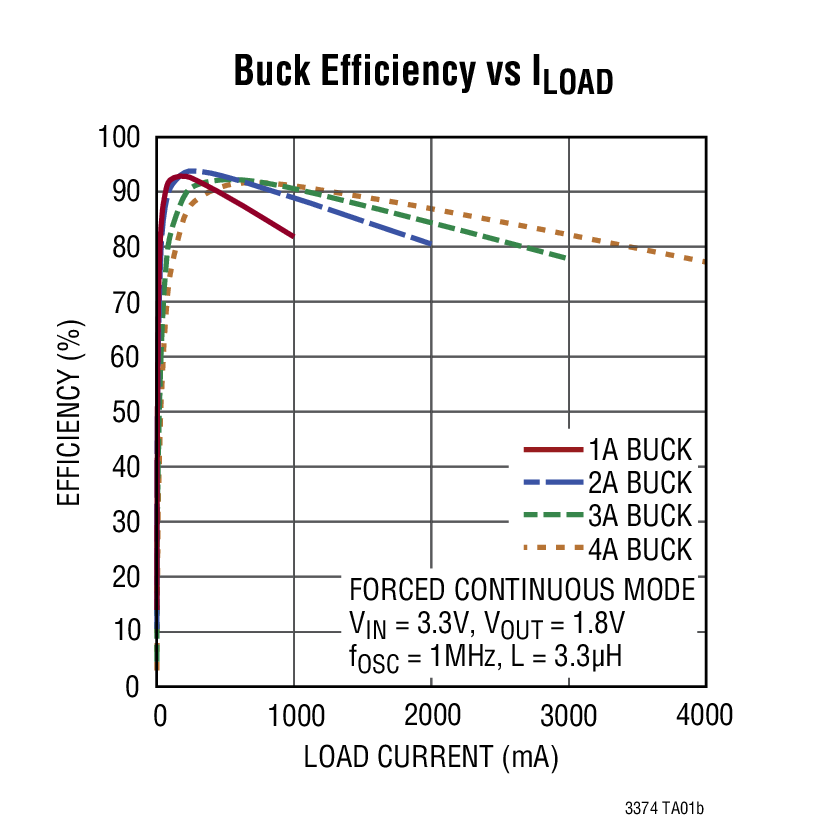

LTC3374は高効率で多出力の電源ICです。このDC/DCコンバータは8つの同期整流式降圧コンバータ(各1A)で構成されており、そのすべてが2.25V~5.5Vの独立した入力電源から電力を供給されています。
DC/DCコンバータは単独で使用することも、並列接続して、1つの共用インダクタを使用した出力当たり最大4Aの電流を供給することもできます。共通の降圧スイッチング周波数は、外付け抵抗でプログラムするか、外部発振器に同期させるか、デフォルトの内部2MHzクロックに設定することができます。すべてのDC/DCコンバータの動作モードは、MODEピンを使用してプログラムできます。
入力ノイズを低減するため、降圧コンバータの位相は90°刻みで調整されます。高精度のイネーブル・ピンしきい値により、信頼性の高い電源投入シーケンス制御を実現します。LTC3374は小型の38ピン5mm × 7mm QFNパッケージならびに38ピンTSSOPパッケージで供給されます。
NOTES | |
LTC3374 | |
LTC3374A | Higher efficiency, improved output voltage accuracy and an added overvoltage (OV) indicator |
アプリケーション
- 汎用のマルチチャネル電源
- 産業用機器/自動車用機器/通信機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3374
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
0.00M
信頼性データ
1
25.65 K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
- LTC3374EFE#PBF
- ピン/パッケージ図
- 38-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374EFE#TRPBF
- ピン/パッケージ図
- 38-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374EUHF#PBF
- ピン/パッケージ図
- 38-Lead QFN (5mm x 7mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374EUHF#TRPBF
- ピン/パッケージ図
- 38-Lead QFN (5mm x 7mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374HFE#PBF
- ピン/パッケージ図
- 38-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374HFE#TRPBF
- ピン/パッケージ図
- 38-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374HUHF#PBF
- ピン/パッケージ図
- 38-Lead QFN (5mm x 7mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374HUHF#TRPBF
- ピン/パッケージ図
- 38-Lead QFN (5mm x 7mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374IFE#PBF
- ピン/パッケージ図
- 38-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374IFE#TRPBF
- ピン/パッケージ図
- 38-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374IUHF#PBF
- ピン/パッケージ図
- 38-Lead QFN (5mm x 7mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3374IUHF#TRPBF
- ピン/パッケージ図
- 38-Lead QFN (5mm x 7mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3374EFE#PBF
製造中
LTC3374EFE#TRPBF
製造中
LTC3374HFE#PBF
製造中
LTC3374HFE#TRPBF
製造中
LTC3374IFE#PBF
製造中
LTC3374IFE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3374EFE#PBF
製造中
LTC3374EFE#TRPBF
製造中
LTC3374HFE#PBF
製造中
LTC3374HFE#TRPBF
製造中
LTC3374IFE#PBF
製造中
LTC3374IFE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
PowerPath、理想ダイオード(Ideal Diodes)、負荷スイッチ1 |
||||
新規設計に推奨 |
2電源ダイオードOR電流平衡コントローラ |
|||
デジタル・パワー・システム・マネージメント(PSM)1 |
||||
新規設計に推奨 |
正確な出力電圧測定を特長とする8チャネルPMBusパワーシステム・マネージャ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
高精度の8チャネル並列接続可能な1A降圧DC/DCコンバータ |
|
新規設計に推奨 |
プログラム可能および並列接続可能な8チャネルの1A降圧DC/DCコンバータ |
評価用キット 1
DC1953A

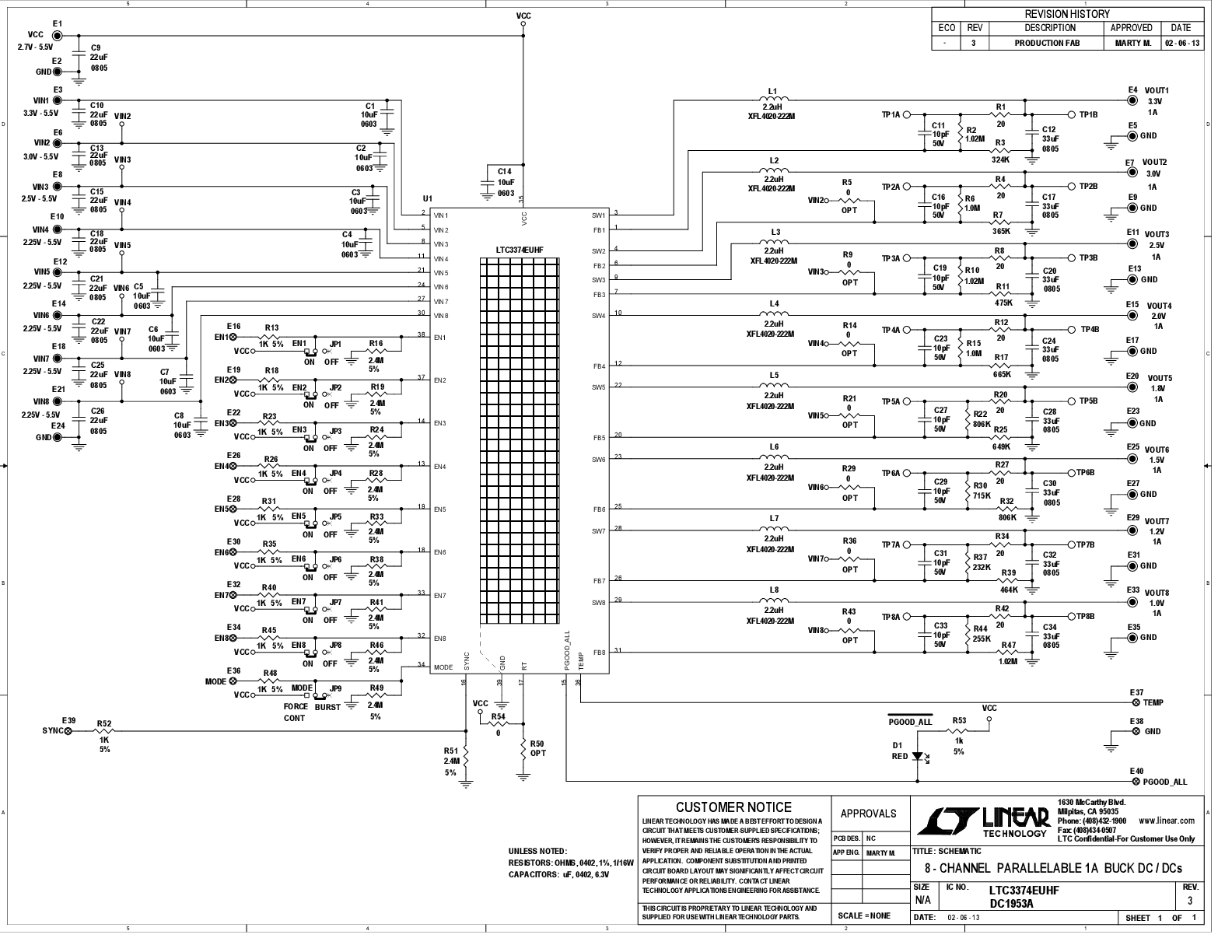

LTC3374EUHF Demo Board 8-Channel Parallelable 1A Buck DC/DC
製品の詳細
Demonstration circuit 1953A is an 8-output power supply featuring the LTC3374. The LTC3374 has eight synchronous buck regulators each with an independent VIN supply. Up to four buck regulators may be paralleled together to create a higher power buck regulator with a single inductor. The input range of the LTC3374 is ideal for single cell Li-Ion/Polymer battery applications. The buck regulators can be enabled via external precision threshold enable pins to allow hardwired power up sequences.
