LTC3374A

高精度の8チャネル並列接続可能な1A降圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$5.48
特長

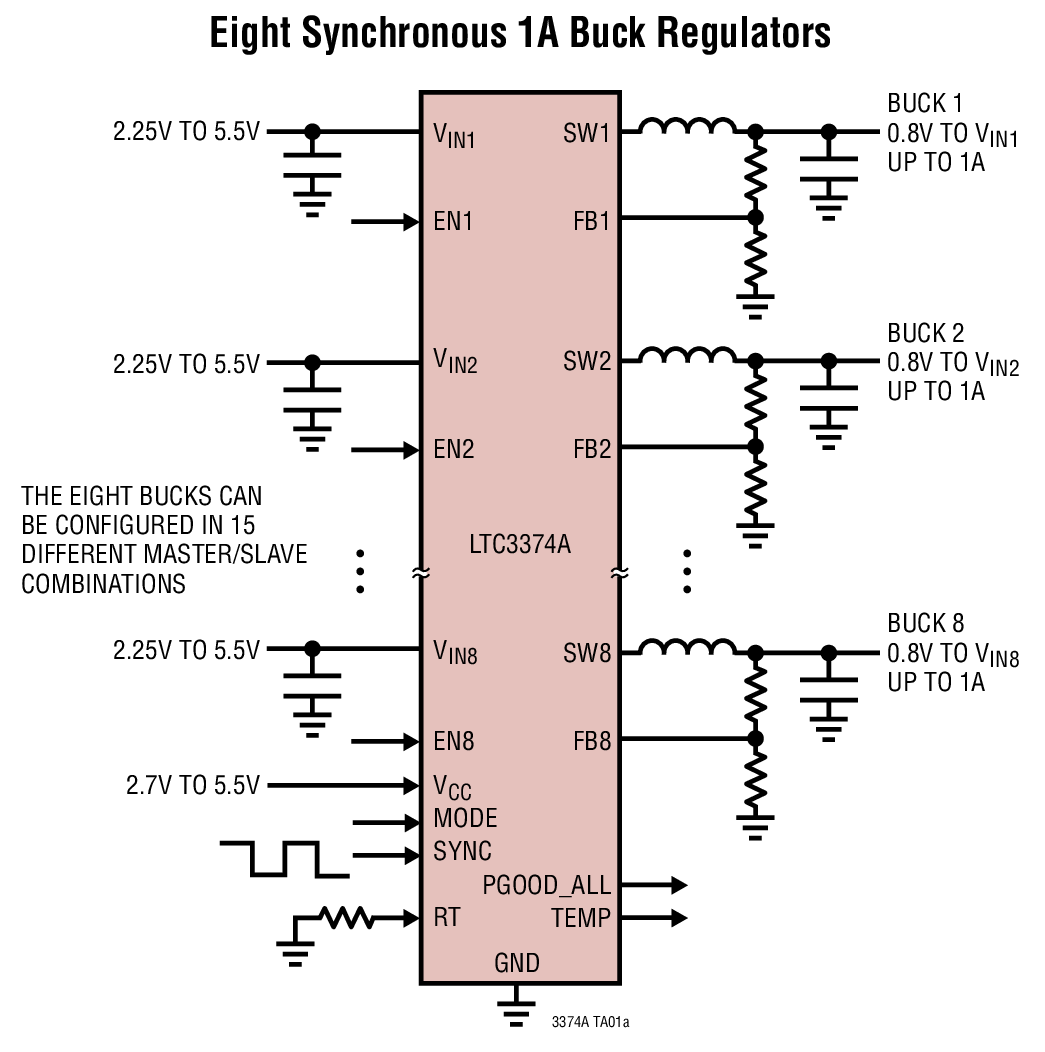

  • 8チャネルの独立した1A降圧DC/DCコンバータ
  • 1つのインダクタで出力電流が最大4Aのマスタ/スレーブ構成可能
  • DDC/DCコンバータごとに独立したVIN電源(2.25V~5.5V)
  • 全てのDC/DCコンバータの出力電圧範囲が0.8V ~VIN
  • 降圧レギュレータ1(1A~4A)の場合、±1%のVFB 精度
  • PGOOD精度: ±1%
  • 高精度度のイネーブル・ピンしきい値による自律的シーケンス制御
  • プログラム可能/同期可能な発振器周波数:1MHz~3MHz(デフォルト値は2MHz)
  • ダイ温度のモニタ出力

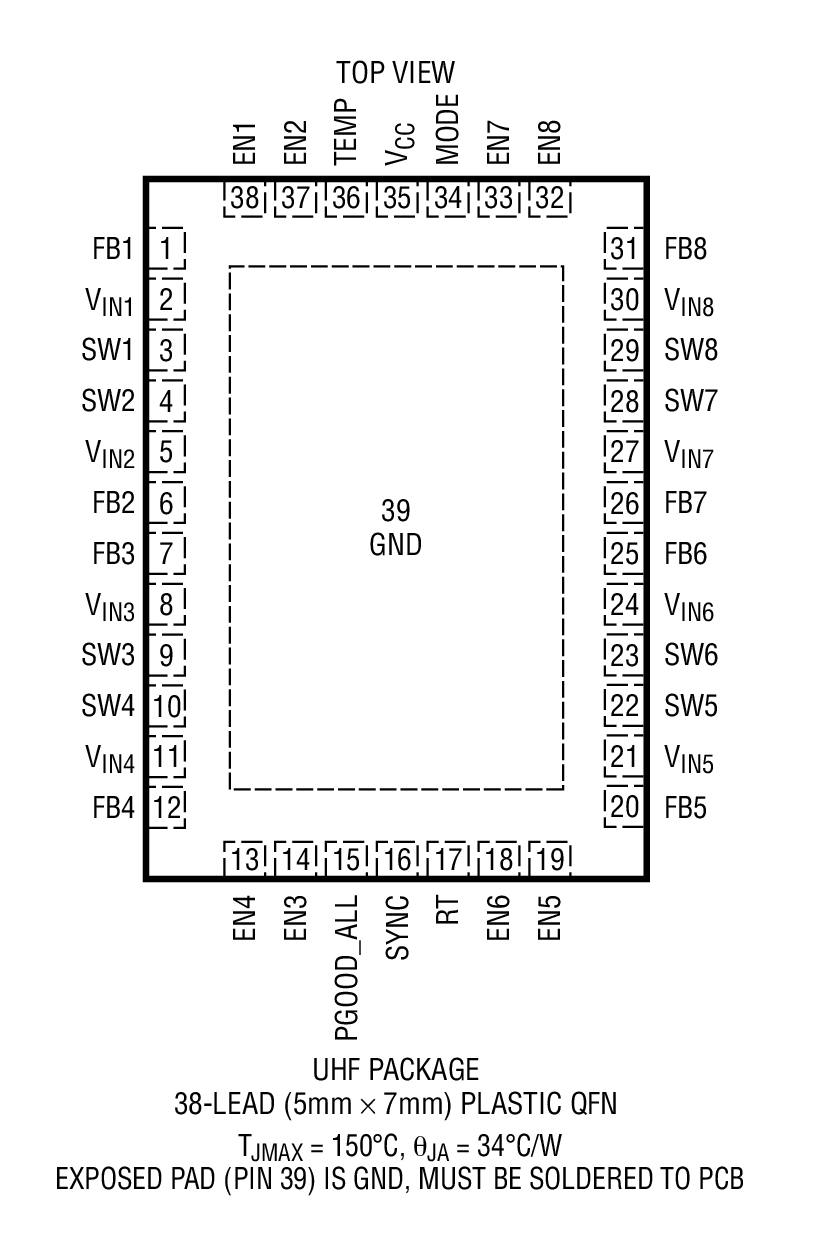

  • 熱特性が改善された38ピン5mm×7mm QFNおよびTSSOPパッケージ
  • LTC3374とピン互換
製品概要
show more Icon

LTC3374Aは、8つの同期整流式1A降圧コンバータで構成されるマルチ出力電源デバイスです。これらのコンバータは全て、独立した2.25V ~5.5V入力電源から給電されます。LTC3374のアップグレードされたピン互換バージョンであるLTC3374Aは、高効率の改善された出力電圧精度を備え、過電圧(OV)インジケータが追加されています。

DC/DCコンバータは単独で使用することも、並列接続して、1つの共用インダクタを使用した最大4Aの出力電流を供給することもできます。共通の降圧スイッチング周波数は、外付け抵抗でプログラムするか、外部発振器に同期させるか、デフォルトの内部2MHzクロックに設定することができます。全てのDC/DCコンバータの動作モードは、MODEピンを介して設定できます。

入力ノイズを低減するため、降圧コンバータの位相は90°刻みで調整されます。高精度のイネーブル・ピンしきい値により、電源投入時シーケンス制御を簡略化します。LTC3374Aは38ピン5mm×7mm QFN パッケージならびに38ピン露出パッドTSSOPパッケージで供給されます。


NOTES
LTC3374

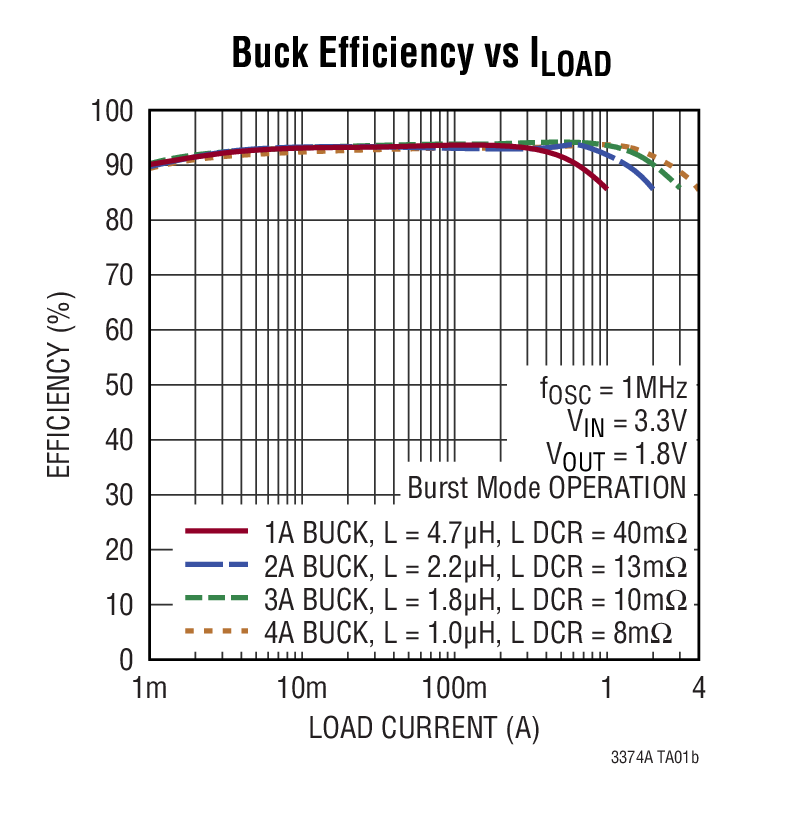

LTC3374A Higher efficiency, improved output voltage accuracy and an added overvoltage (OV) indicator

アプリケーション

  • 汎用のマルチチャネル電源
  • 産業機器/自動車用機器/ 通信機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$5.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3374AEFE#PBF
  • HTML
  • HTML
LTC3374AEFE#TRPBF
  • HTML
  • HTML
LTC3374AEFE#WPBF
  • HTML
  • HTML
LTC3374AEFE#WTRPBF
  • HTML
  • HTML
LTC3374AEUHF#PBF
  • HTML
  • HTML
LTC3374AEUHF#TRPBF
  • HTML
  • HTML
LTC3374AEUHF#WPBF
  • HTML
  • HTML
LTC3374AEUHF#WTRPBF
  • HTML
  • HTML
LTC3374AHFE#PBF
  • HTML
  • HTML
LTC3374AHFE#TRPBF
  • HTML
  • HTML
LTC3374AHFE#WPBF
  • HTML
  • HTML
LTC3374AHFE#WTRPBF
  • HTML
  • HTML
LTC3374AHUHF#PBF
  • HTML
  • HTML
LTC3374AHUHF#TRPBF
  • HTML
  • HTML
LTC3374AHUHF#WPBF
  • HTML
  • HTML
LTC3374AHUHF#WTRPBF
  • HTML
  • HTML
LTC3374AIFE#PBF
  • HTML
  • HTML
LTC3374AIFE#TRPBF
  • HTML
  • HTML
LTC3374AIFE#WPBF
  • HTML
  • HTML
LTC3374AIFE#WTRPBF
  • HTML
  • HTML
LTC3374AIUHF#PBF
  • HTML
  • HTML
LTC3374AIUHF#TRPBF
  • HTML
  • HTML
LTC3374AIUHF#WPBF
  • HTML
  • HTML
LTC3374AIUHF#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3374AEFE#PBF

製造中

LTC3374AEFE#TRPBF

製造中

LTC3374AEFE#WPBF

製造中

LTC3374AEFE#WTRPBF

製造中

LTC3374AHFE#PBF

製造中

LTC3374AHFE#TRPBF

製造中

LTC3374AHFE#WPBF

製造中

LTC3374AHFE#WTRPBF

製造中

LTC3374AIFE#PBF

製造中

LTC3374AIFE#TRPBF

製造中

LTC3374AIFE#WPBF

製造中

LTC3374AIFE#WTRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3374AEFE#PBF

製造中

LTC3374AEFE#TRPBF

製造中

LTC3374AEFE#WPBF

製造中

LTC3374AEFE#WTRPBF

製造中

LTC3374AHFE#PBF

製造中

LTC3374AHFE#TRPBF

製造中

LTC3374AHFE#WPBF

製造中

LTC3374AHFE#WTRPBF

製造中

LTC3374AIFE#PBF

製造中

LTC3374AIFE#TRPBF

製造中

LTC3374AIFE#WPBF

製造中

LTC3374AIFE#WTRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2440A

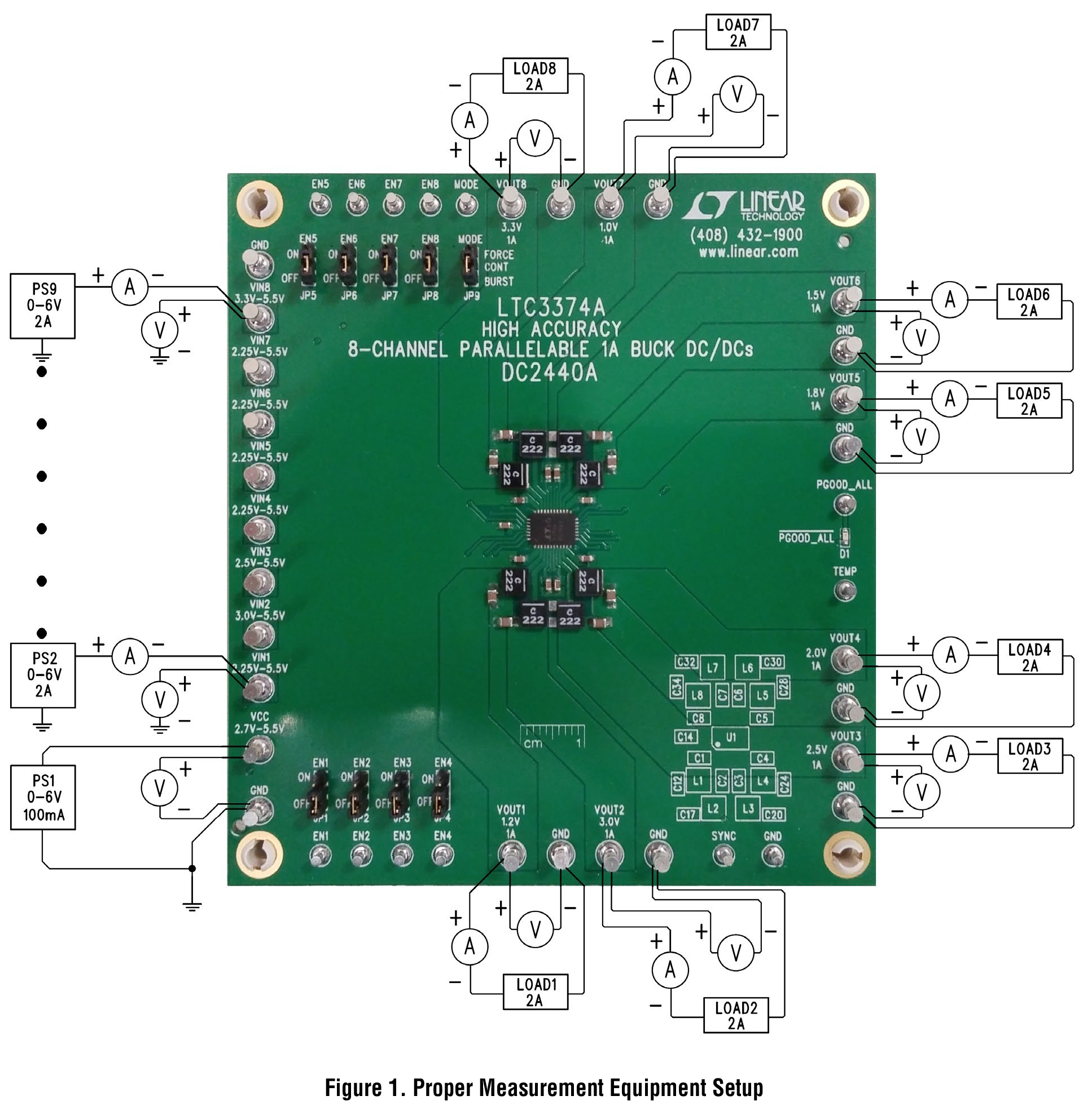

LTC3374AEUHF Demo Board | High Accuracy 8-Ch Parallelable 1A Sync Bucks; 2.25V ≤ VIN ≤ 5.5V, VOUT1 - VOUT8 = 1V to 3.3V @ 1A
