LTC4370

2電源ダイオードOR電流平衡コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.90
特長
  • 2つの電源間で負荷を共有
  • 入力電源のアクティブ制御の必要性を排除
  • 共有バス不要
  • 逆方向電流を阻止
  • 起動時またはフォルト時の貫通電流なし
  • 高電位側の動作範囲:0V~18V
  • イネーブル入力
  • MOSFETのオン状態出力
  • デュアル理想ダイオード・モード
  • 16ピンDFN(4mm × 3mm)およびMSOPパッケージ
製品概要
show more Icon

LTC4370は、MOSFETによる理想ダイオードを内蔵した2電源の電流共有コントローラです。これらのダイオードは、起動時やフォルト状態の間、逆方向電流および貫通電流を阻止します。ダイオードの順方向電圧は、電源間で負荷電流を共有するために調整されます。他の共有方法とは異なり、電源には共有バスも調整ピンも必要ありません。

MOSFETの電圧降下の最大値は1本の抵抗で設定できます。ゲートのターンオンが高速なので、電源切り替え時には負荷の電圧低下量が減少します。入力電源が故障した場合や短絡した場合は、高速ターンオフによって逆方向電流トランジェントが最小限に抑えられます。

LTC4370は2.9V~18Vの電源電圧で動作します。電源レールの電圧が低い場合は、VCCピンに外部電源を接続することが必要です。イネーブル入力を使用すると、MOSFETをオフしてデバイスを低電流状態にすることができます。状態出力は、MOSFETがオン/オフのいずれの状態であるかを表示します。負荷共有機能をディスエーブルすると、LTC4370をデュアル理想ダイオード・コントローラに戻すことができます。


アプリケーション

  • 冗長電源
  • 高可用性システムおよびサーバ
  • 通信機器およびネットワークのインフラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4370CDE#PBF
  • HTML
  • HTML
LTC4370CDE#TRPBF
  • HTML
  • HTML
LTC4370CMS#PBF
  • HTML
  • HTML
LTC4370CMS#TRPBF
  • HTML
  • HTML
LTC4370IDE#PBF
  • HTML
  • HTML
LTC4370IDE#TRPBF
  • HTML
  • HTML
LTC4370IMS#PBF
  • HTML
  • HTML
LTC4370IMS#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4370CMS#PBF

製造中

LTC4370CMS#TRPBF

製造中

LTC4370IMS#PBF

製造中

LTC4370IMS#TRPBF

製造中

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4370CMS#PBF

製造中

LTC4370CMS#TRPBF

製造中

LTC4370IMS#PBF

製造中

LTC4370IMS#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4370CMS#PBF

製造中

LTC4370CMS#TRPBF

製造中

LTC4370IMS#PBF

製造中

LTC4370IMS#TRPBF

製造中

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4370CMS#PBF

製造中

LTC4370CMS#TRPBF

製造中

LTC4370IMS#PBF

製造中

LTC4370IMS#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

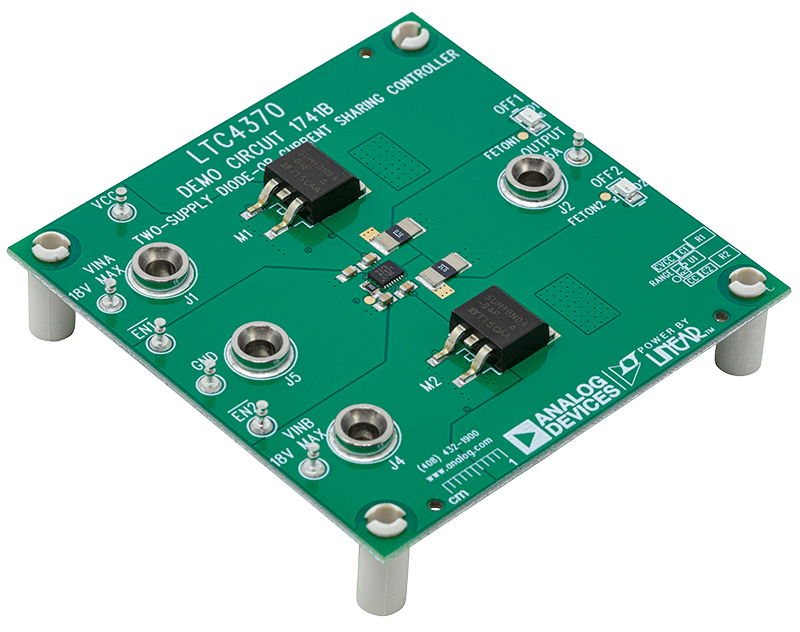

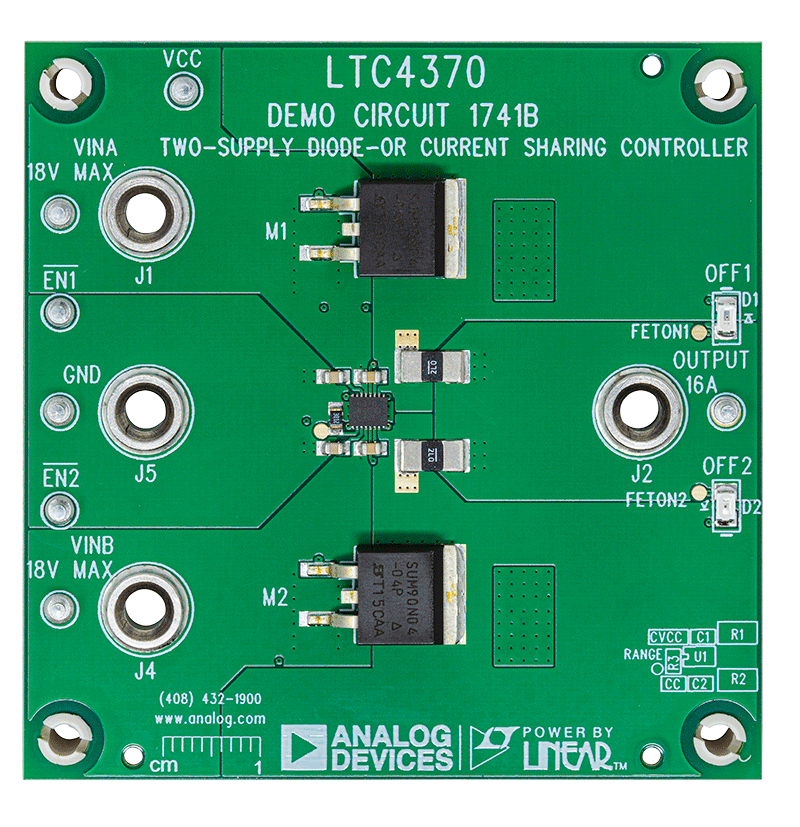

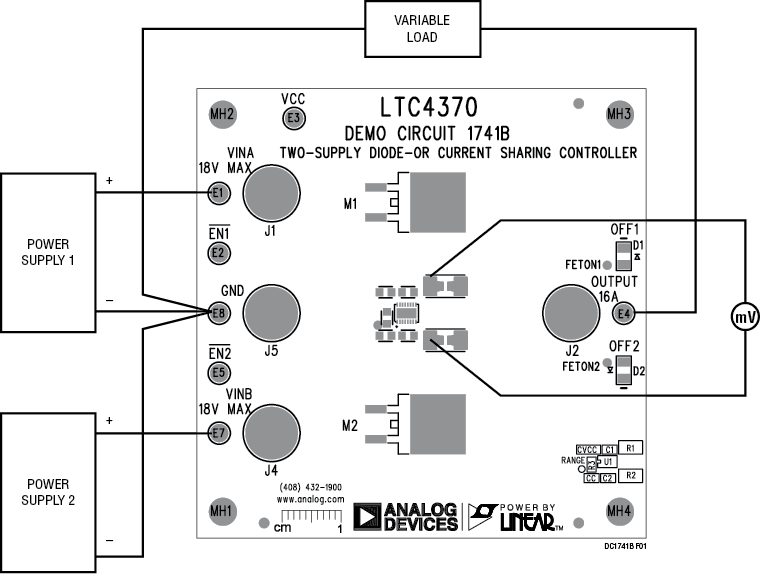

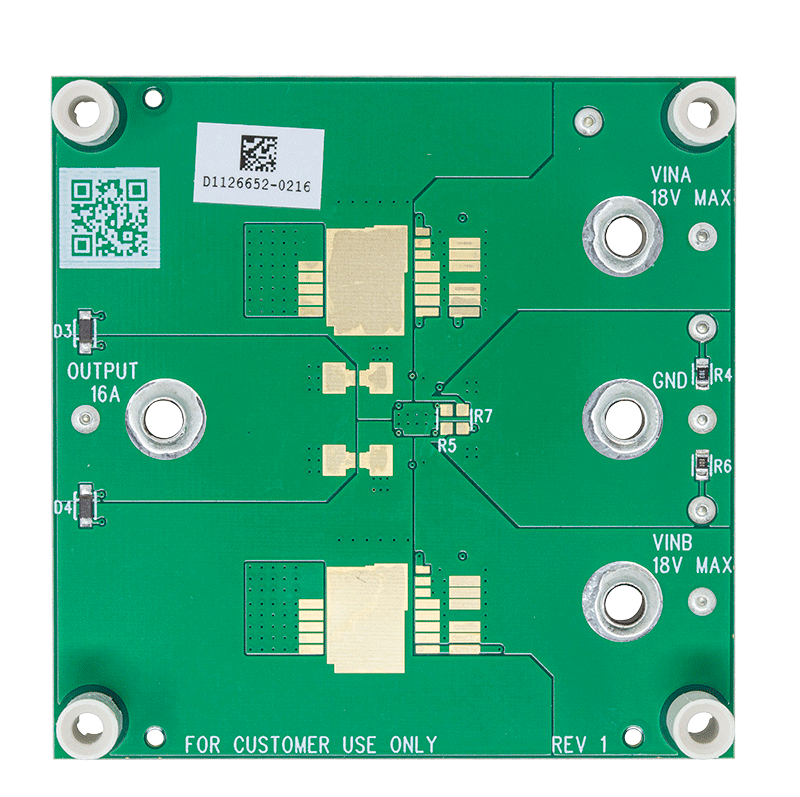

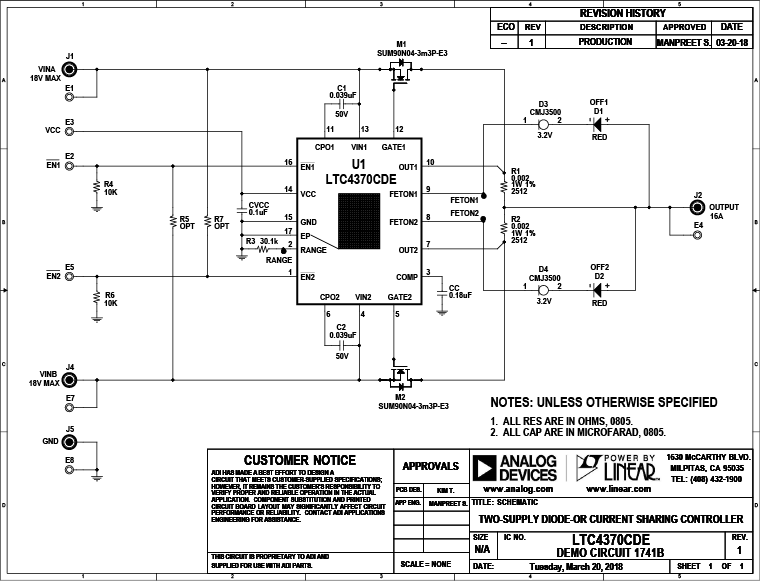

DC1741B

LTC4370CDE Demo Board | Two-Supply Diode-OR Current Sharing Controller

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
