LTC4236

新規設計に推奨

電流モニタ機能を備えたデュアル理想ダイオードOR回路およびシングルHot Swapコントローラ

製品モデル: 8
1Ku当たりの価格: 最低価格：$5.07

Viewing:

製品情報

理想ダイオードORおよび冗長電源の突入電流の制御
パワー・ショットキ・ダイオードを低損失で置き換え
通電中のバックプレーンへの安全な基板挿入が可能
動作電圧範囲： 2.9V ～ 18V
電流モニタ出力
NチャネルMOSFETを制御
ピーク・フォルト電流を1μs以下に制限
nフォールドバック特性の調整可能な電流
起動時と電流制限フォルト時の遅延時間を調整可能
理想ダイオードのオン時間とオフ時間：0.5μs
発振のないスムーズな切り替え
フォルト、パワーグッド、およびダイオード状態出力
LTC4236-1：フォルト後にラッチオフ
LTC4236-2：フォルト発生後、自動再試行
28ピン 4mm×5mm QFNパッケージ

LTC4236は、外付けNチャネルMOSFETを制御することにより、2つの電源レールに対して理想ダイオードOR機能およびHot Swap機能を実現します。理想ダイオードとして機能するMOSFETは、2つの大電力ショットキ・ダイオードと付随するヒートシンクを置き換えるので、消費電力と基板面積を抑えることができます。活線挿抜制御のMOSFETを使用すると、突入電流を制限することにより、通電状態のバックプレーンで基板を安全に抜き差しすることができます。電源の出力は、高速動作のフォールドバック電流制限回路と電子回路ブレーカにより、短絡フォルトからも保護されます。

LTC4236は、理想ダイオードMOSFET両端の順方向電圧降下を制御して、発振のない状態で一方の電源から他方の電源へ電流が滑らかに切り替わるようにします。理想ダイオードMOSFETは、迅速にオンすることにより、電源切り替え時の負荷の電圧低下を抑えます。入力電源が故障した場合や短絡した場合は、高速ターンオフによって逆方向電流トランジェントが最小限に抑えられます。

電流検出アンプは、検出抵抗両端の電圧をグランド基準の信号に変換します。LTC4236は起動遅延時間を調整可能で、オン/オフ制御機能を備え、電源のフォルト状態およびパワーグッド状態を通知します。

アプリケーション

冗長電源
高可用性システムおよびサーバ
通信機器およびネットワークのインフラ

製品モデル: 8
1Ku当たりの価格: 最低価格：$5.07

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC4236CUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4236CUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4236CUFD-2#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4236CUFD-2#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4236IUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4236IUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4236IUFD-2#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4236IUFD-2#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

1 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC4236CUFD-1#PBF	製造中
LTC4236CUFD-1#TRPBF	製造中
LTC4236CUFD-2#PBF	製造中
LTC4236CUFD-2#TRPBF	製造中
LTC4236IUFD-1#PBF	製造中
LTC4236IUFD-1#TRPBF	製造中
LTC4236IUFD-2#PBF	製造中
LTC4236IUFD-2#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
LTC4228	新規設計に推奨	デュアル理想ダイオードおよびホット・スワップ・コントローラ
LTC4235	新規設計に推奨	デュアル12V理想ダイオードOR回路および電流モニタ内蔵のシングルHot Swapコントローラ

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC4236-1
LTC4236-2

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

評価用キット

LTC4236-1 Demo Board | Dual Ideal Diode-OR & Single Hot Swap Controller with Current Monitor, Latch-Off Version

今すぐ購入詳細を表示

製品詳細

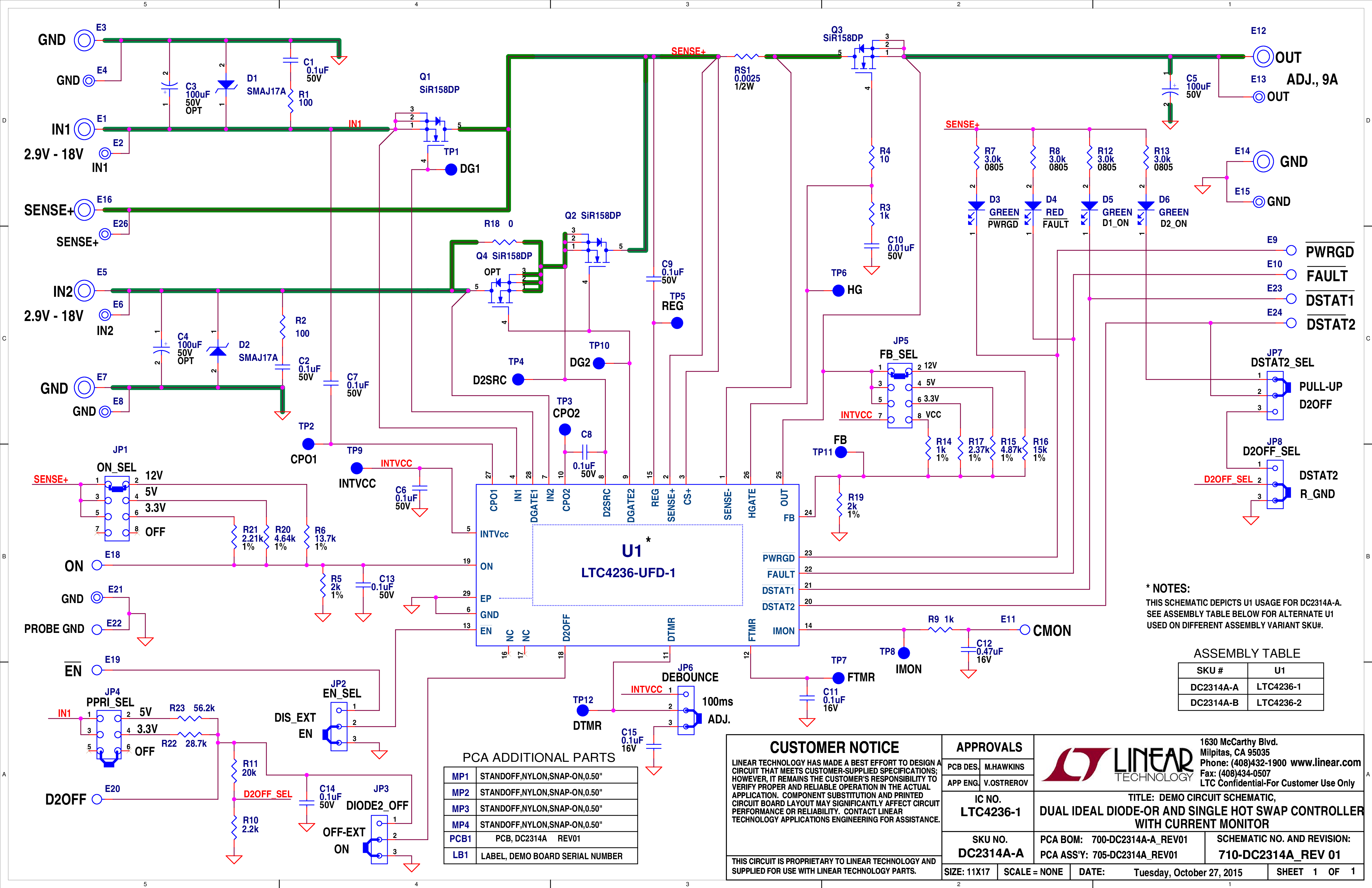

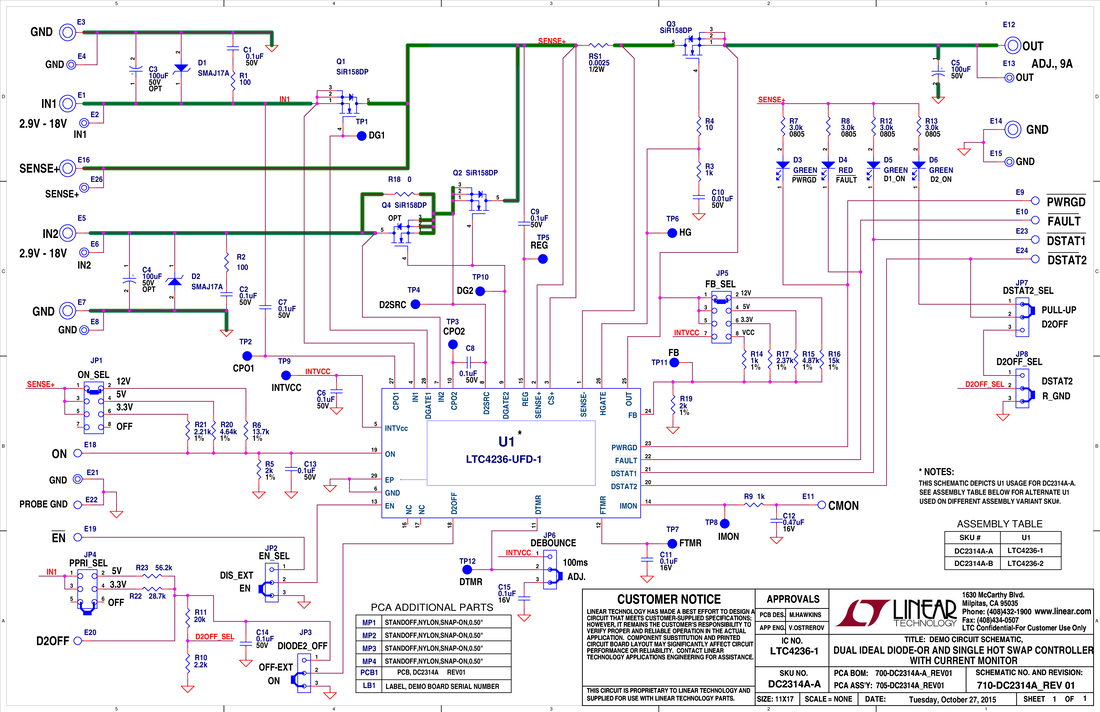

Demonstration circuit 2314A is intended to demonstrate the performance of the LTC4236-1/LTC4236-2 Dual Ideal Diode-OR and Single Hot Swap Controller with Current Monitor. The controller operates in redundant supply circuits, where each rail has an individual ideal diode, and the outputs are connected to the load through a single Hot Swap circuit. The controller enables monitoring of the load current by providing a signal that is 100× the sense resistor voltage.
