LTC4228

デュアル理想ダイオードおよびホット・スワップ・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LTC4228 - Power Monitor, Control, and Protection Download 6.49 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 16
1Ku当たりの価格 最低価格：$4.30
特長
  • 冗長電源の電力経路および突入電流の制御
  • パワー・ショットキ・ダイオードを低損失で置き換え
  • 入力電圧の低下から出力電圧を保護
  • 通電状態のバックプレーンからの安全な活線挿入が可能
  • 動作電圧範囲：2.9V～18V
  • NチャネルMOSFETを制御
  • ピーク・フォルト電流を1μs以下に制限
  • 回路ブレーカによる調整可能な電流制限
  • 調整可能な電流制限フォルト遅延時間

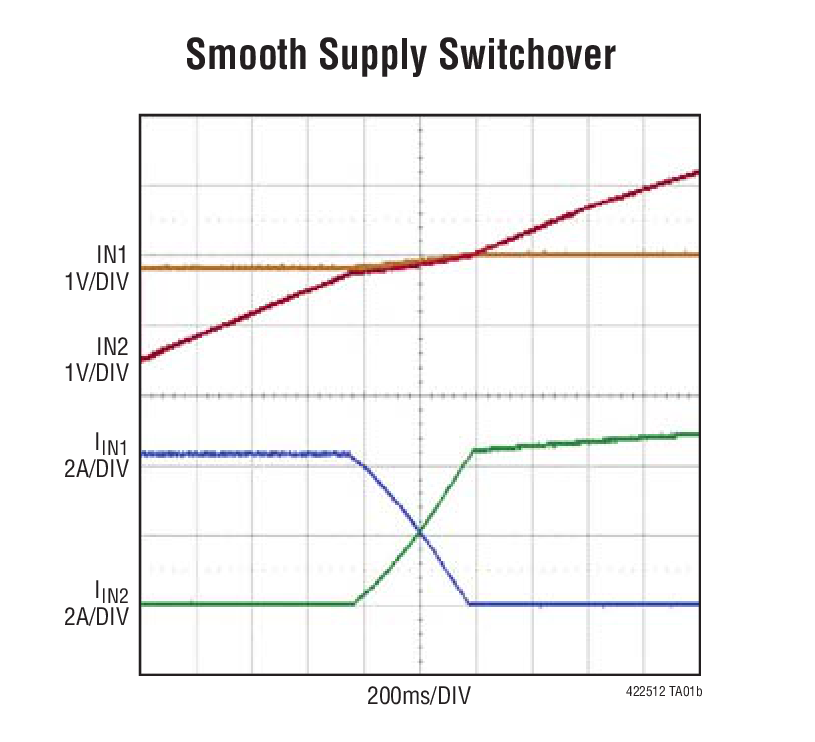

  • 発振のないスムーズな切り替え
  • 理想ダイオードのターンオン時間およびターンオフ時間：0.5μs
  • ステータス、フォルト、およびパワーグッド出力
  • LTC4228-1：フォルト発生後、オフにラッチ
  • LTC4228-2：フォルト発生後、自動再試行

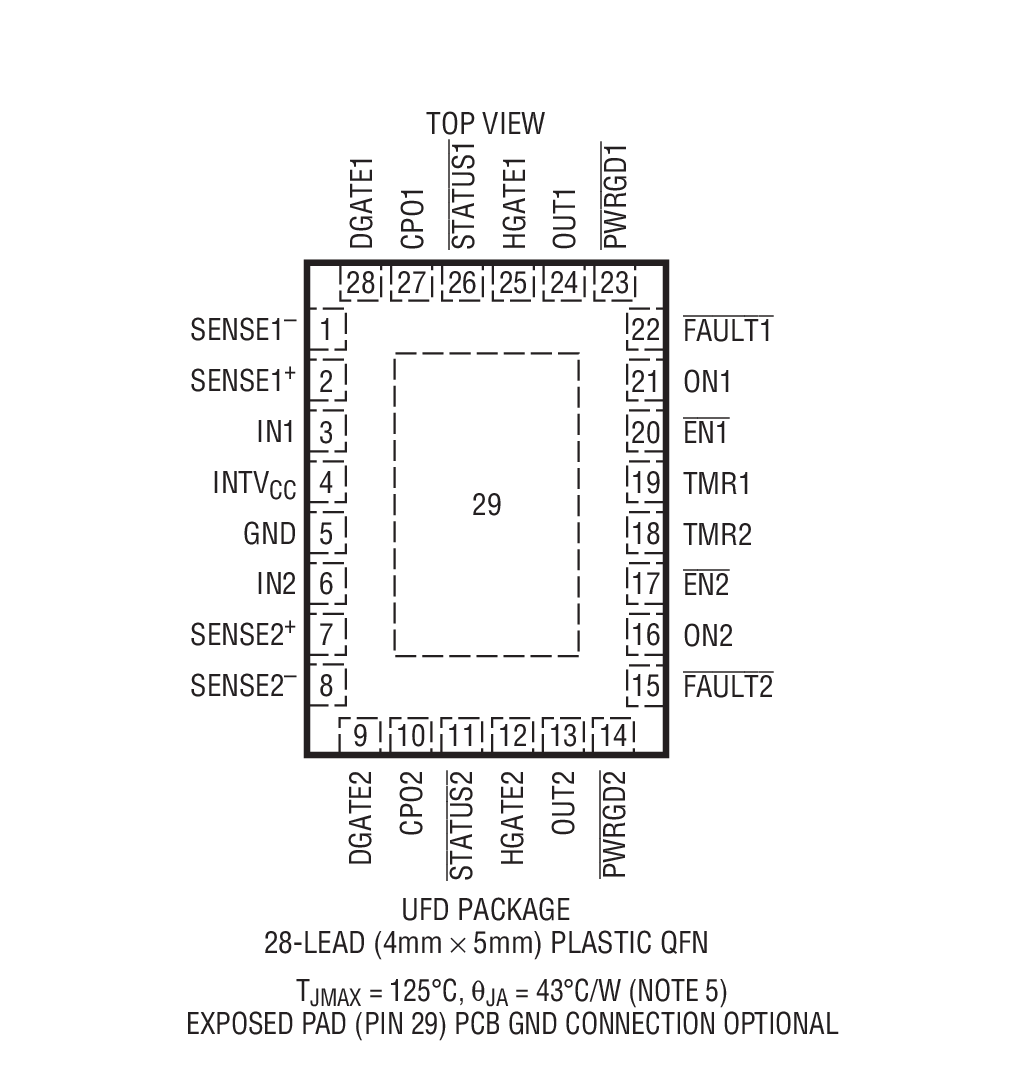

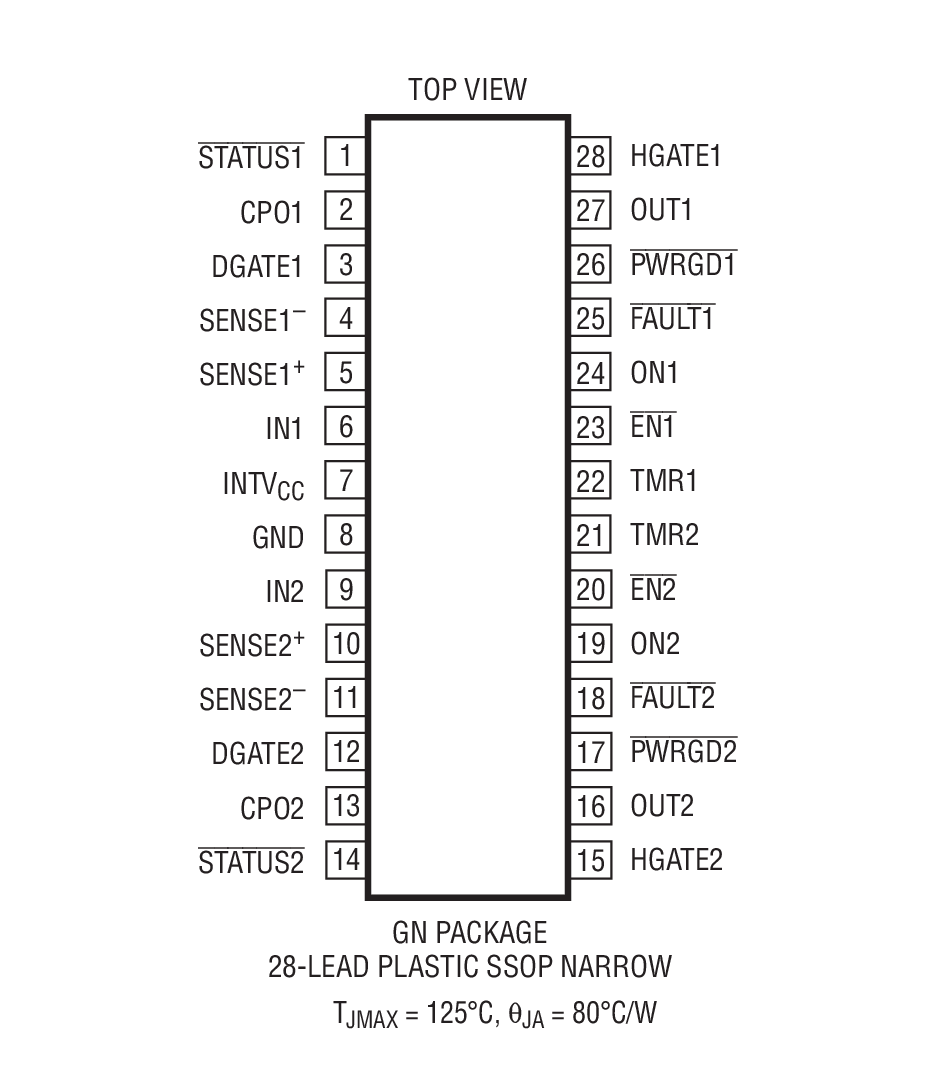

  • 4mm × 5mmの28ピンQFNパッケージおよびSSOPパッケージ
製品概要
show more Icon

LTC4228は、各電源レールで2つの外付けNチャネルMOSFETを制御することにより、2つの電源レールに対して理想ダイオードおよびHot Swap™機能を提供します。理想ダイオードとして機能するMOSFETは、2つの大電力ショットキ・ダイオードと付随するヒートシンクを置き換えるので、消費電力と基板面積を抑えることができます。ホット・スワップ制御のMOSFETを使用すると、突入電流を制限することにより、通電状態のバックプレーンで基板を安全に抜き差しすることができます。電源の出力は、高速動作の電流制限回路および内蔵のタイミング設定回路ブレーカにより、短絡フォルトからも保護されます。

LTC4228は、外付けMOSFET両端および検出抵抗両端の順方向電圧降下を制御して、発振のない状態で一方の電源から他方の電源へ電流が滑らかに切り替わるようにします。理想ダイオードは、迅速にオンすることにより、電源切り替え時の負荷の電圧低下を低減します。入力電源の故障や短絡が発生した場合は、高速ターンオフにより、逆方向電流トランジェントが最小限に抑えられます。

LTC4228は、独立したオン/オフ制御が可能であり、電源のフォルト・ステータスおよびパワーグッド・ステータスを通知します。LTC4228は、入力電圧の低下からより迅速に回復して出力電圧を保持することにより、LTC4225に改良を加えています。


アプリケーション

  • 冗長電源

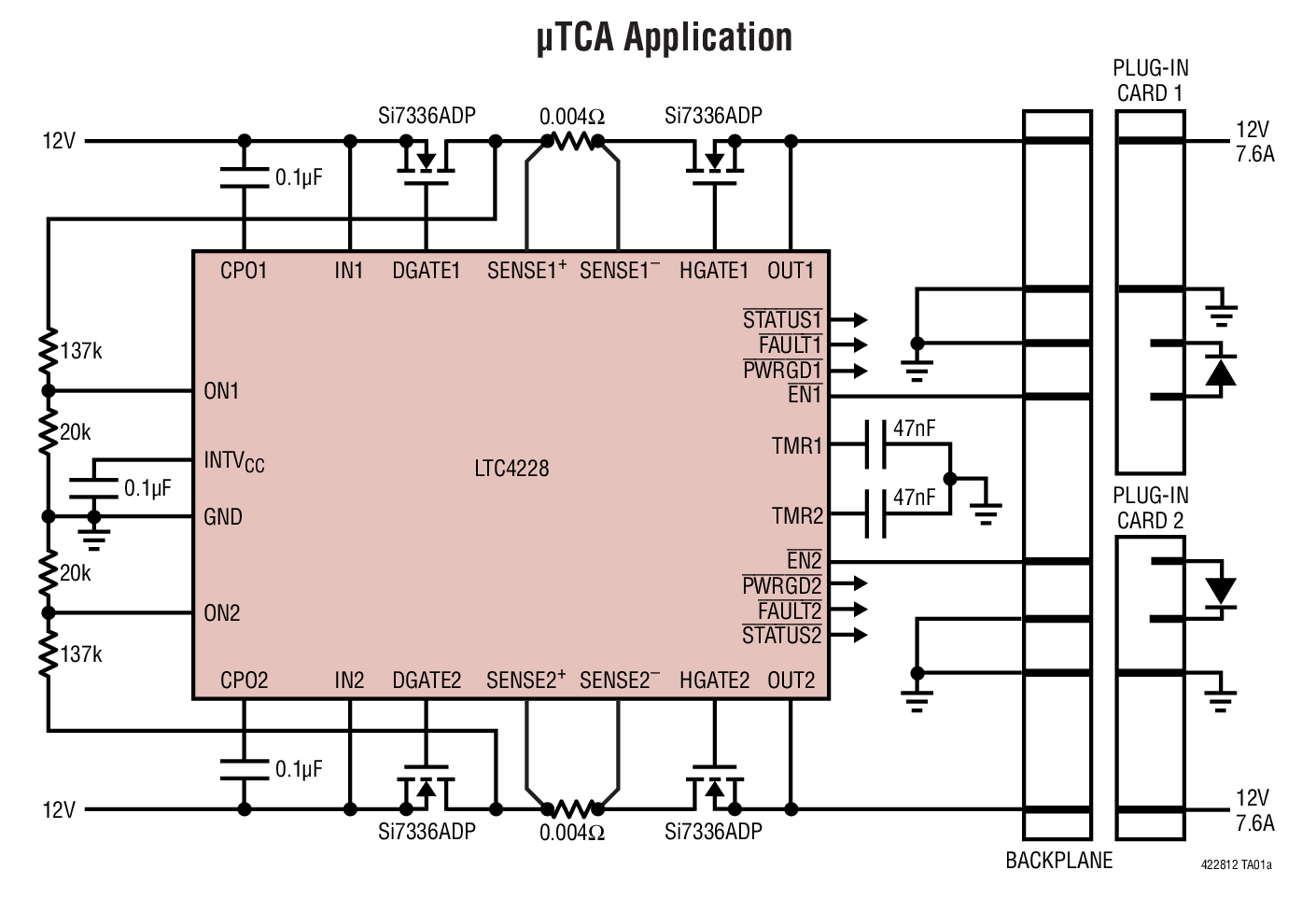

  • MicroTCAシステムおよびサーバ
  • 通信ネットワーク
  • 電源プライオリタイザ
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LTC4228 - Power Monitor, Control, and Protection Download 6.49 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 16
1Ku当たりの価格 最低価格：$4.30
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4228

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 08/13/2012
English

LTC4228-1/LTC4228-2: Dual Ideal Diode and Hot Swap Controller Data Sheet

PDFファイルを開く

redirect
378.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 09/25/2012
日本語

LTC4228-1/LTC4228-2: デュアル理想ダイオードおよびホット・スワップ・コントローラ データシート

PDFファイルを開く

redirect
950.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R536 Reliability Data redirect icon

49.04 K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 04/01/2013
English
DC1899A - Demo Manual redirect icon

210.00K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4228CGN-1#PBF 28-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228CGN-1#TRPBF 28-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228CGN-2#PBF 28-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228CGN-2#TRPBF 28-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228CUFD-1#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228CUFD-1#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228CUFD-2#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228CUFD-2#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228IGN-1#PBF 28-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228IGN-1#TRPBF 28-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228IGN-2#PBF 28-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228IGN-2#TRPBF 28-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228IUFD-1#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228IUFD-1#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228IUFD-2#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4228IUFD-2#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC4228CGN-1#PBF

製造中

LTC4228CGN-1#TRPBF

製造中

LTC4228CGN-2#PBF

製造中

LTC4228CGN-2#TRPBF

製造中

LTC4228IGN-1#PBF

製造中

LTC4228IGN-1#TRPBF

製造中

LTC4228IGN-2#PBF

製造中

LTC4228IGN-2#TRPBF

製造中

pdf

PCN22_0177_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4228CUFD-1#PBF

製造中

LTC4228CUFD-1#TRPBF

製造中

LTC4228CUFD-2#PBF

製造中

LTC4228CUFD-2#TRPBF

製造中

LTC4228IUFD-1#PBF

製造中

LTC4228IUFD-1#TRPBF

製造中

LTC4228IUFD-2#PBF

製造中

LTC4228IUFD-2#TRPBF

製造中

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC4228CGN-1#PBF

製造中

LTC4228CGN-1#TRPBF

製造中

LTC4228CGN-2#PBF

製造中

LTC4228CGN-2#TRPBF

製造中

LTC4228IGN-1#PBF

製造中

LTC4228IGN-1#TRPBF

製造中

LTC4228IGN-2#PBF

製造中

LTC4228IGN-2#TRPBF

製造中

pdf

PCN22_0177_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4228CUFD-1#PBF

製造中

LTC4228CUFD-1#TRPBF

製造中

LTC4228CUFD-2#PBF

製造中

LTC4228CUFD-2#TRPBF

製造中

LTC4228IUFD-1#PBF

製造中

LTC4228IUFD-1#TRPBF

製造中

LTC4228IUFD-2#PBF

製造中

LTC4228IUFD-2#TRPBF

製造中

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ3
LTC4227
popup image
Cart

新規設計に推奨

デュアル理想ダイオードおよびシングルHot Swapコントローラ

LTC4370
popup image
Cart

新規設計に推奨

2電源ダイオードOR電流平衡コントローラ

LTC4229
popup image
Cart

新規設計に推奨

理想ダイオードおよびHot Swapコントローラ

製品モデル 製品ライフサイクル 詳細
LTC4236
popup image
Cart

新規設計に推奨

電流モニタ機能を備えたデュアル理想ダイオードOR回路およびシングルHot Swapコントローラ

評価用キット

評価用キット 2

reference details image

DC1899A-B

LTC4228-2 Demoboard | Dual Ideal Diode and Hot Swap Controller, Auto-Retry After Fault

reference details image

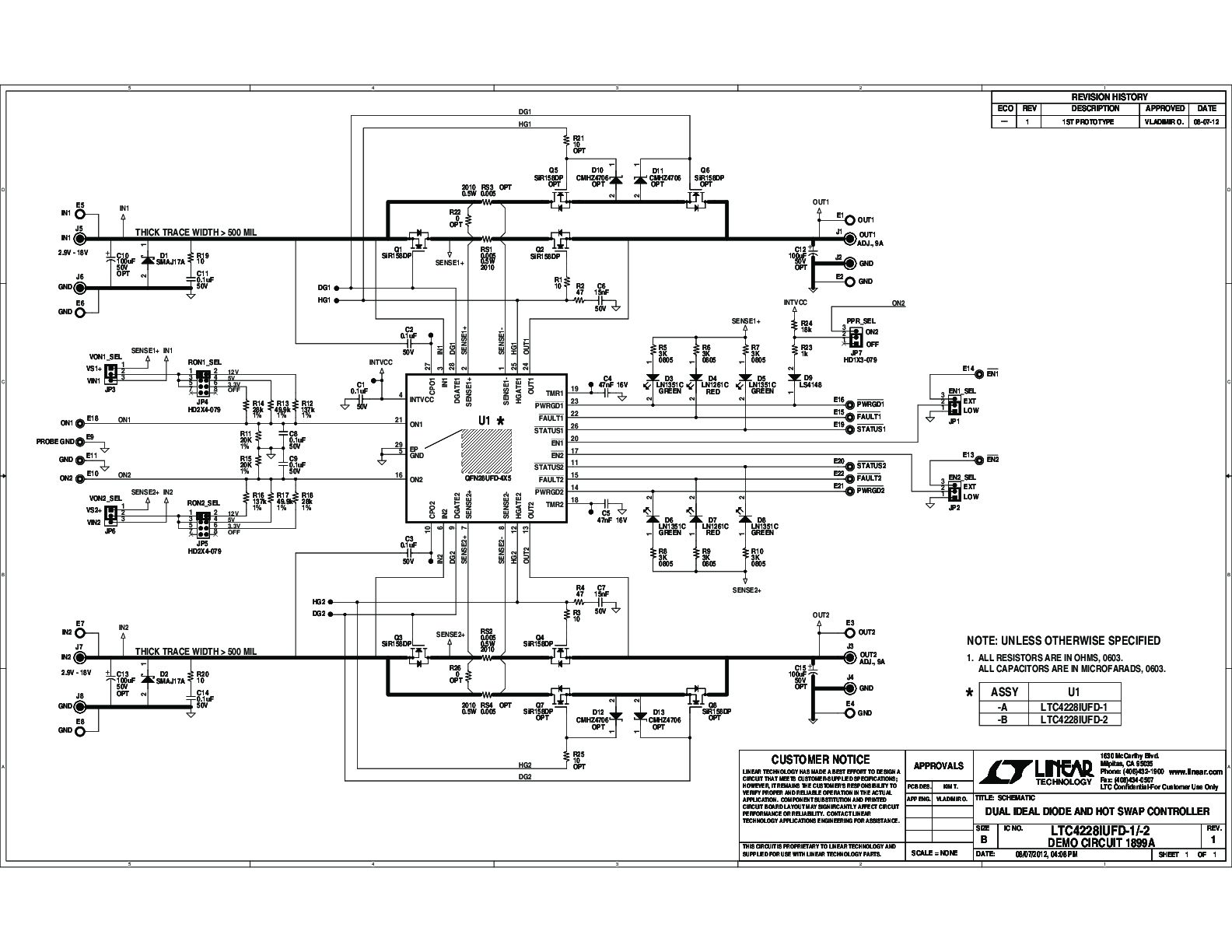

DC1899A-A
