LTC4227

新規設計に推奨

デュアル理想ダイオードおよびシングルHot Swapコントローラ

製品モデル: 24
1Ku当たりの価格: 最低価格：$4.09

Viewing:

製品の詳細

冗長電源用の電力経路と突入電流の制御
パワー・ショットキー・ダイオードに代わる低損失デバイス
電源の入ったバックプレーンに対して安全にホットスワップ可能
動作電圧範囲: 2.9V～18V
NチャネルMOSFETを制御
1μs 以内でピーク・フォールト電流を制限
理想ダイオードのターンオンおよび逆ターンオフ時間:0.5μs
回路ブレーカで調整可能な電流制限
発振のないスムーズな切り替え
電流制限フォールトの遅延を調整可能
フォールトおよびパワー状態出力
20ピン4mm×5mm QFNおよび16ピンSSOPパッケージ

LTC4227は、外付けNチャネルMOSFETを制御することにより、2つの電源レール用に理想ダイオードORとHot Swap^™の機能を提供します。2個の高電力ショットキー・ダイオードと関連のヒートシンクの代わりに、理想ダイオードとして機能するMOSFETを使用することにより、消費電力とボードスペースを節減します。Hot Swap制御MOSFETにより、突入電流を制限するので、電源の入ったバックプレーンに対しボードを安全に挿入/引抜き可能です。また、素早く機能する電流制限と内蔵の時限回路ブレーカにより、電源出力を短絡フォールトから保護します。

LTC4227はMOSFETの順方向電圧降下を制御し、一方の電源から他方の電源へ発振のないスムーズな電流転送を可能にします。理想ダイオードは素早くオンするので、電源切り替え時の負荷電圧の垂下を小さくします。入力電源が故障または短絡した場合、高速ターンオフによって逆電流過渡を最小限に抑えます。

LTC4227はターンオン/ターンオフ制御が可能で、電源のフォールトとパワーグッドの状態を知らせます。


Part	Overcurrent Fault	Start-Up Delay
LTC4227-1	Latch Off	100ms
LTC4227-2	Retry	100ms
LTC4227-3	Latch Off	1.6ms
LTC4227-4	Retry	1.6ms

アプリケーション

冗長電源と電源ホールドアップ
コンピュータ・システムおよびサーバー
テレコム・ネットワーク

製品モデル: 24
1Ku当たりの価格: 最低価格：$4.09

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC4227CGN-1#PBF	QSOP 150 MIL	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CGN-1#TRPBF	QSOP 150 MIL	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CGN-2#PBF	QSOP 150 MIL	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CGN-2#TRPBF	QSOP 150 MIL	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CUFD-1#PBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CUFD-1#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CUFD-2#PBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CUFD-2#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CUFD-3#PBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CUFD-3#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CUFD-4#PBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227CUFD-4#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IGN-1#PBF	QSOP 150 MIL	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IGN-1#TRPBF	QSOP 150 MIL	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IGN-2#PBF	QSOP 150 MIL	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IGN-2#TRPBF	QSOP 150 MIL	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IUFD-1#PBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IUFD-1#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IUFD-2#PBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IUFD-2#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IUFD-3#PBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IUFD-3#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IUFD-4#PBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4227IUFD-4#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

10 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
		PCN24_0235_Form Material_Report Other Delta Qualification Matrix
LTC4227CGN-1#PBF	製造中
LTC4227CGN-1#TRPBF	製造中
LTC4227CGN-2#PBF	製造中
LTC4227CGN-2#TRPBF	製造中
LTC4227IGN-1#PBF	製造中
LTC4227IGN-1#TRPBF	製造中
LTC4227IGN-2#PBF	製造中
LTC4227IGN-2#TRPBF	製造中
10 11, 2022 - 22_0235 Epoxy Change from Henkel 8290 to 8290A for GN Package
		PCN22_0235_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC4227CGN-1#PBF	製造中
LTC4227CGN-1#TRPBF	製造中
LTC4227CGN-2#PBF	製造中
LTC4227CGN-2#TRPBF	製造中
LTC4227IGN-1#PBF	製造中
LTC4227IGN-1#TRPBF	製造中
LTC4227IGN-2#PBF	製造中
LTC4227IGN-2#TRPBF	製造中
4 6, 2022 - 22_0066 Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
		PCN22_0066_Form Material_Report Delta Qualification Matrix
LTC4227CGN-1#PBF	製造中
LTC4227CGN-1#TRPBF	製造中
LTC4227CGN-2#PBF	製造中
LTC4227CGN-2#TRPBF	製造中
LTC4227IGN-1#PBF	製造中
LTC4227IGN-1#TRPBF	製造中
LTC4227IGN-2#PBF	製造中
LTC4227IGN-2#TRPBF	製造中
2 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only)
		PCN25_0016_Form Material_Report Qualification Results Summary
LTC4227CUFD-1#PBF	製造中
LTC4227CUFD-1#TRPBF	製造中
LTC4227CUFD-2#PBF	製造中
LTC4227CUFD-2#TRPBF	製造中
LTC4227CUFD-3#PBF	製造中
LTC4227CUFD-3#TRPBF	製造中
LTC4227CUFD-4#PBF	製造中
LTC4227CUFD-4#TRPBF	製造中
LTC4227IUFD-1#PBF	製造中
LTC4227IUFD-1#TRPBF	製造中
LTC4227IUFD-2#PBF	製造中
LTC4227IUFD-2#TRPBF	製造中
LTC4227IUFD-4#PBF	製造中
LTC4227IUFD-4#TRPBF	製造中
4 9, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only)
		PCN25_0016_Form Material_Report Qualification Results Summary
LTC4227IUFD-3#PBF	製造中
LTC4227IUFD-3#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
保護スイッチ＆コントローラ 3
LTC4229	新規設計に推奨	理想ダイオードおよびHot Swapコントローラ
LTC4370	新規設計に推奨	2電源ダイオードOR電流平衡コントローラ
LTC4228	新規設計に推奨	デュアル理想ダイオードおよびホット・スワップ・コントローラ

製品モデル	製品ライフサイクル	詳細
LTC4235	新規設計に推奨	デュアル12V理想ダイオードOR回路および電流モニタ内蔵のシングルHot Swapコントローラ

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC4227-1
LTC4227-2
LTC4227-3
LTC4227-4

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

評価用キット

LTC4227CUFD-2 Demo Board: Dual Ideal Diode and Single Hot Swap Controller with Fault Auto-Retry and 100ms On Delay

今すぐ購入詳細を表示

製品詳細

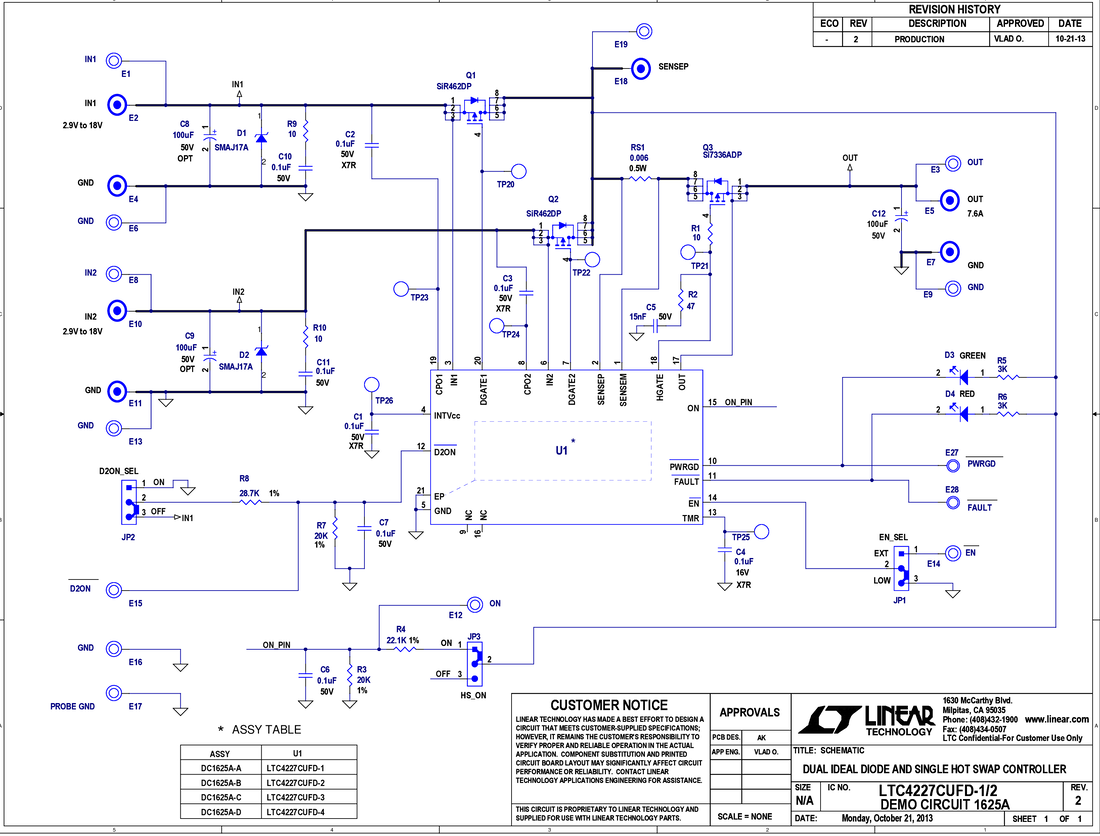

DC1625A-B: Demo Board for the LTC4227 Dual Ideal Diode and Single Hot Swap Controller.

資料

DC1625A - Schematic
2014/03/05

DC1625A - Design Files
2014/03/05

DC1625A - Demo Manual
2014/03/05

LTC4227CUFD-4 Demo Board: Dual Ideal Diode and Single Hot Swap Controller with Fault Auto-Retry and 1.6ms On Delay

今すぐ購入詳細を表示

製品詳細

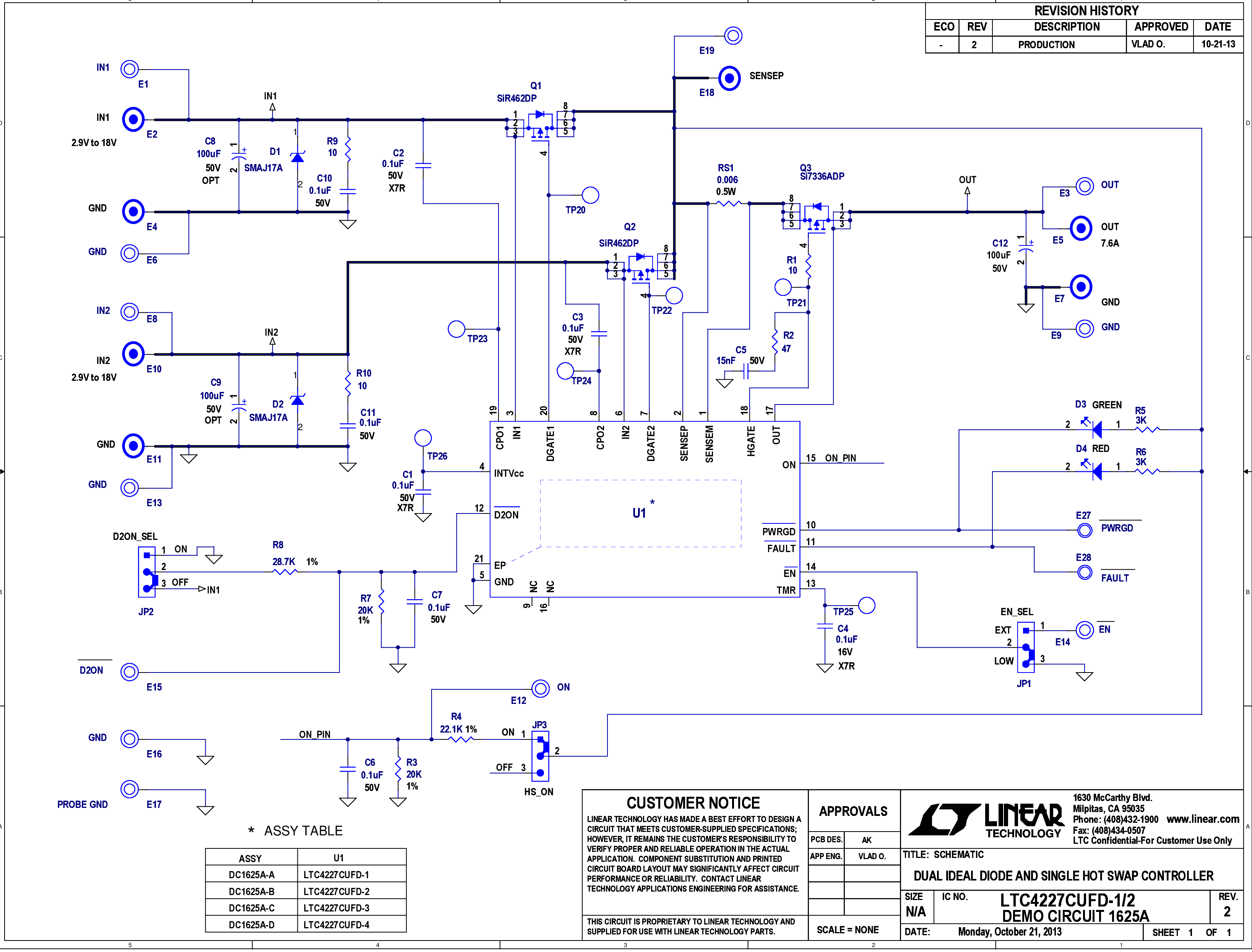

Demonstration circuit 1625A is intended to demonstrate performance of the LTC4227-1/LTC4227-2/LTC4227-3/LTC4227-4 dual ideal diode and Hot Swap^™ controller. Each rail has an individual ideal diode. Ideal diode outputs are connected to the load through a single Hot Swap circuit.
