LTC4353

デュアル低電圧理想ダイオード・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.13
特長
  • 低損失のパワー・ダイオード代替デバイス
  • NチャネルMOSFETを制御
  • 0V~18V電源のOR接続またはホールドアップ
  • ゲートのターンオン時間およびターンオフ時間:1μs
  • イネーブル入力
  • MOSFETのオン状態出力
  • 16ピンMSOPおよびDFN(4mm × 3mm)パッケージ
製品概要
show more Icon

LTC4353は、外付けのNチャネルMOSFETを制御して理想ダイオードの機能を実現します。このデバイスは、2つの大電力ショットキ・ダイオードと付随するヒートシンクを置き換え、消費電力と基板面積を節減します。理想ダイオードの機能により、低損失の電源OR接続アプリケーションや電源ホールドアップ・アプリケーションが可能です。

LTC4353はMOSFETの順方向電圧降下を調整して、ダイオードORアプリケーションで電流が滑らかに伝達されるようにします。ターンオンが高速なので、電源切り替え時での負荷の電圧低下量が減少します。入力電源が故障した場合や短絡した場合は、高速ターンオフによって逆方向電流トランジェントが最小限に抑えられます。

LTC4353は2.9V~18Vの電源電圧で動作します。2つの電源電圧が両方とも2.9Vより低い場合は、VCCピンに外部電源を接続することが必要です。イネーブル入力を使用すると、MOSFETをオフしてデバイスを低電流状態にすることができます。状態出力は、MOSFETがオン/オフのいずれの状態であるかを表示します。


アプリケーション

  • 冗長電源
  • 電源ホールドアップ
  • 高可用性システムおよびサーバ
  • 通信機器およびネットワークのインフラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4353CDE#PBF
  • HTML
  • HTML
LTC4353CDE#TRPBF
  • HTML
  • HTML
LTC4353CMS#PBF
  • HTML
  • HTML
LTC4353CMS#TRPBF
  • HTML
  • HTML
LTC4353IDE#PBF
  • HTML
  • HTML
LTC4353IDE#TRPBF
  • HTML
  • HTML
LTC4353IMS#PBF
  • HTML
  • HTML
LTC4353IMS#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4353CMS#PBF

製造中

LTC4353CMS#TRPBF

製造中

LTC4353IMS#PBF

製造中

LTC4353IMS#TRPBF

製造中

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4353CMS#PBF

製造中

LTC4353CMS#TRPBF

製造中

LTC4353IMS#PBF

製造中

LTC4353IMS#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4353CMS#PBF

製造中

LTC4353CMS#TRPBF

製造中

LTC4353IMS#PBF

製造中

LTC4353IMS#TRPBF

製造中

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4353CMS#PBF

製造中

LTC4353CMS#TRPBF

製造中

LTC4353IMS#PBF

製造中

LTC4353IMS#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

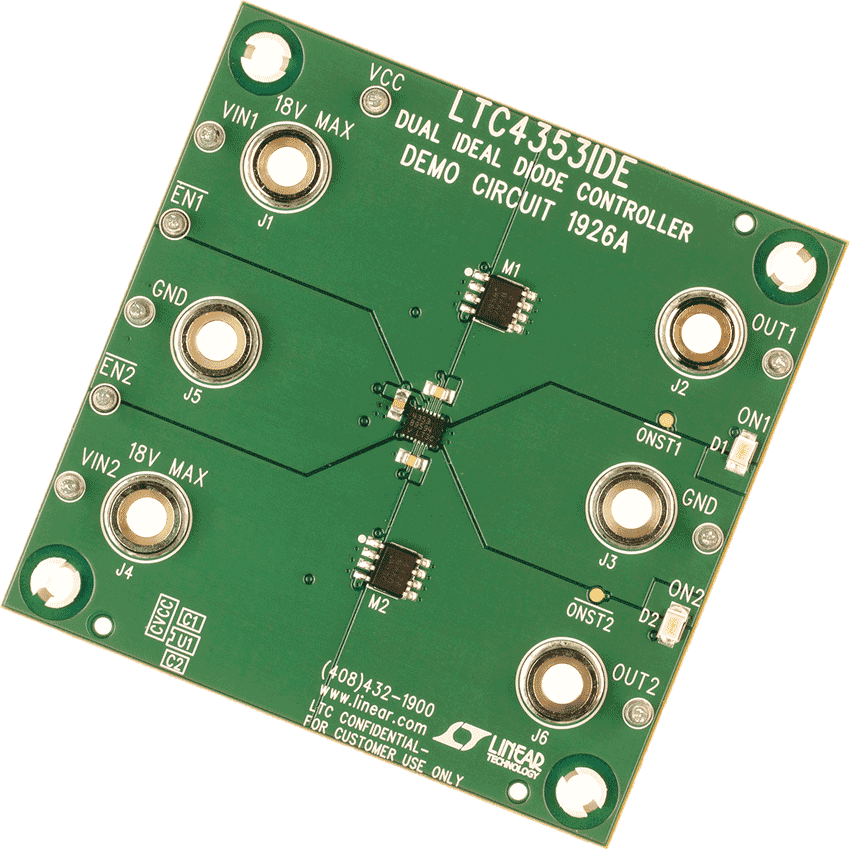

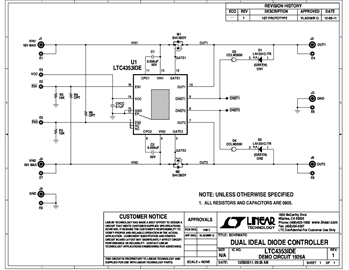

評価用キット 1

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
