LTM4643

構成可能な3A出力アレイを備えた超薄型クワッドμModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$23.42
特長
  • 3A/出力のクワッド出力降圧μModule®レギュレータ
  • 広い入力電圧範囲:4V~20V
    • 外部バイアス使用時は2.375V ~20V
  • 出力電圧範囲:0.6V ~3.3V
  • 各チャネルのDC出力電流: 3A
  • 全出力電圧レギュレーション: ±1.5%
  • 電流モード制御、高速トランジェント応答
  • 大出力電流用に並列接続可能
  • 出力電圧トラッキング
  • 内部温度検出ダイオード出力
  • 外部の周波数に同期
  • 過電圧保護、過電流保護、および過熱保護

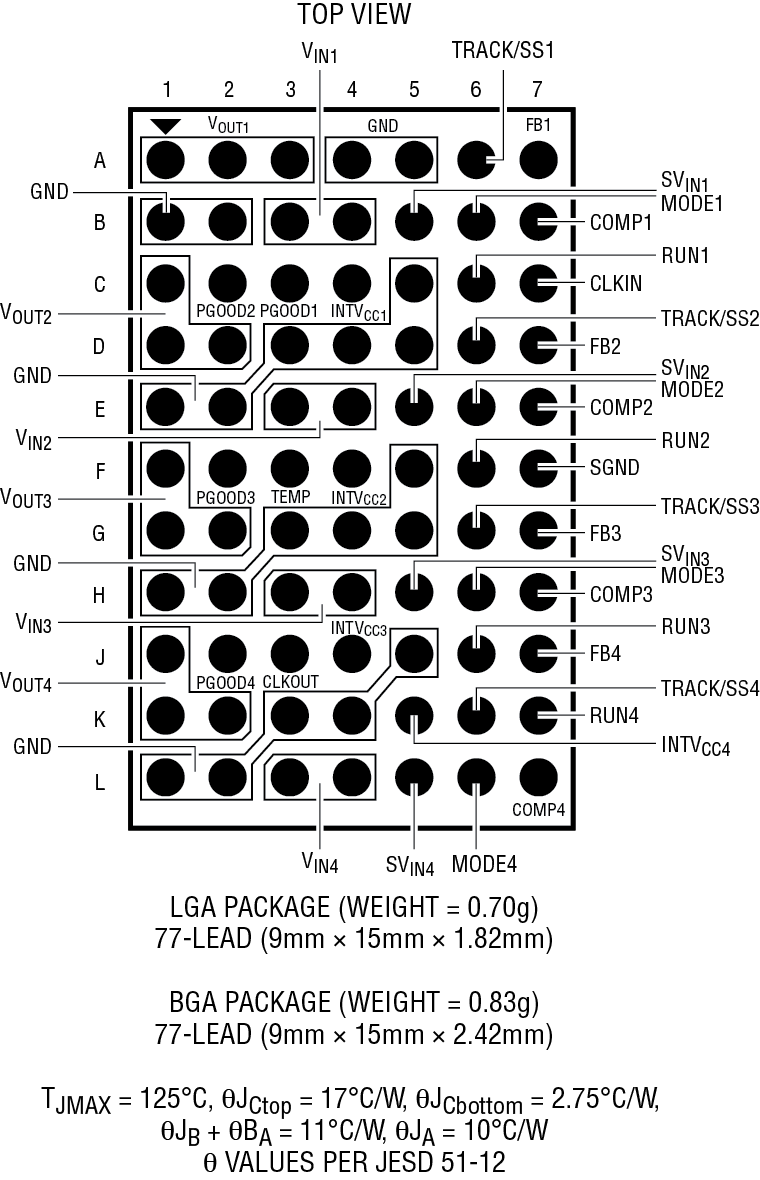

  • 9mm×15mm×1.82mm LGAパッケージ

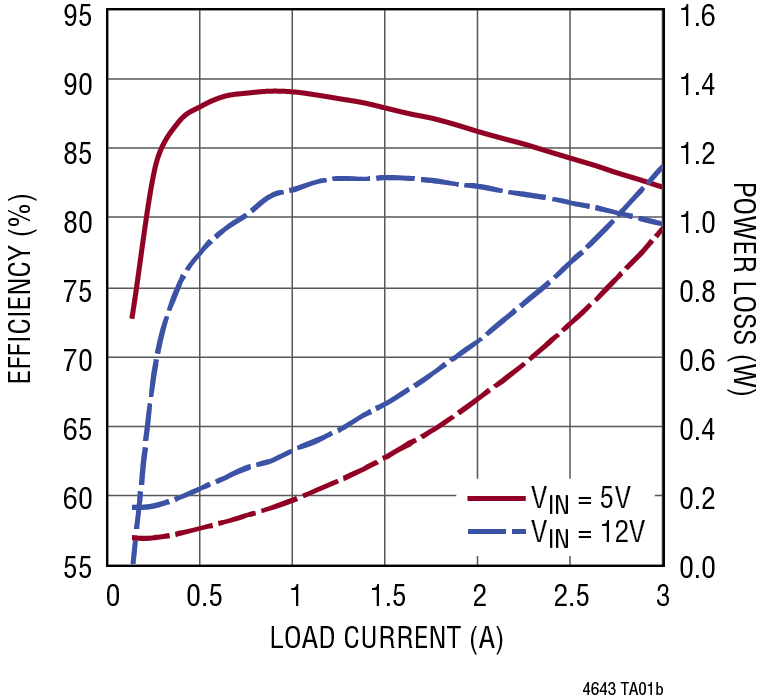

製品概要
show more Icon

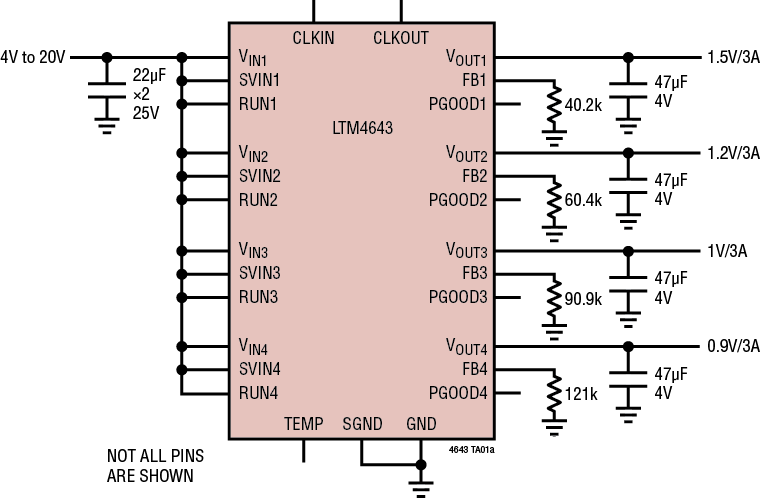

LTM4643は、3A/出力のクワッドDC/DC降圧μModule(パワーモジュール)レギュレータです。出力を並列接続して1つのアレイにすると、最大12Aに対応できます。スイッチング・コントローラ、パワーFET、インダクタ、および支持部品がパッケージに搭載されています。LTM4643は、4V~20Vまたは2.375V ~20V(外部バイアス電源使用時)の入力電圧範囲で動作し、0.6V ~3.3Vの出力電圧範囲をサポートしており、出力電圧をそれぞれ1本の外付け抵抗で設定されます。高効率設計により、チャネルごとに3Aの連続出力電流を供給します。必要なのは入力と出力のバルク・コンデンサだけです。

フォルト保護機能には、過電圧保護、過電流保護、過熱保護が含まれます。LTM4643は、RoHSに準拠した端子仕上げの9mm ×15mm×1.82mm LGAパッケージで供給されます。


アプリケーション

  • FPGA、GPU、ASICの各アプリケーション
  • PCIeおよびPCB裏面実装

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$23.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4643EV#PBF
  • HTML
  • HTML
LTM4643EY#PBF
  • HTML
  • HTML
LTM4643IV#PBF
  • HTML
  • HTML
LTM4643IY
  • HTML
  • HTML
LTM4643IY#PBF
  • HTML
  • HTML
LTM4643MPV#PBF
  • HTML
  • HTML
LTM4643MPY
  • HTML
  • HTML
LTM4643MPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4643EV#PBF

製造中

LTM4643EY#PBF

製造中

LTM4643IV#PBF

製造中

LTM4643IY

製造中

LTM4643IY#PBF

製造中

LTM4643MPV#PBF

製造中

LTM4643MPY

製造中

LTM4643MPY#PBF

製造中

3 10, 2021

- 21_0062

LTM4643 Notification of Qualification of New Mold Compound

LTM4643EV#PBF

製造中

LTM4643EY#PBF

製造中

LTM4643IV#PBF

製造中

LTM4643IY

製造中

LTM4643IY#PBF

製造中

LTM4643MPV#PBF

製造中

LTM4643MPY

製造中

LTM4643MPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4643EV#PBF

製造中

LTM4643EY#PBF

製造中

LTM4643IV#PBF

製造中

LTM4643IY

製造中

LTM4643IY#PBF

製造中

LTM4643MPV#PBF

製造中

LTM4643MPY

製造中

LTM4643MPY#PBF

製造中

2 5, 2020

- 20_0127

Supplier Material Change for µModule

LTM4643EV#PBF

製造中

LTM4643EY#PBF

製造中

LTM4643IV#PBF

製造中

LTM4643IY

製造中

LTM4643IY#PBF

製造中

LTM4643MPV#PBF

製造中

LTM4643MPY

製造中

LTM4643MPY#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4643EV#PBF

製造中

LTM4643EY#PBF

製造中

LTM4643IV#PBF

製造中

LTM4643IY

製造中

LTM4643IY#PBF

製造中

LTM4643MPV#PBF

製造中

LTM4643MPY

製造中

LTM4643MPY#PBF

製造中

3 10, 2021

- 21_0062

arrow down

LTM4643 Notification of Qualification of New Mold Compound

LTM4643EV#PBF

製造中

LTM4643EY#PBF

製造中

LTM4643IV#PBF

製造中

LTM4643IY

製造中

LTM4643IY#PBF

製造中

LTM4643MPV#PBF

製造中

LTM4643MPY

製造中

LTM4643MPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4643EV#PBF

製造中

LTM4643EY#PBF

製造中

LTM4643IV#PBF

製造中

LTM4643IY

製造中

LTM4643IY#PBF

製造中

LTM4643MPV#PBF

製造中

LTM4643MPY

製造中

LTM4643MPY#PBF

製造中

2 5, 2020

- 20_0127

arrow down

Supplier Material Change for µModule

LTM4643EV#PBF

製造中

LTM4643EY#PBF

製造中

LTM4643IV#PBF

製造中

LTM4643IY

製造中

LTM4643IY#PBF

製造中

LTM4643MPV#PBF

製造中

LTM4643MPY

製造中

LTM4643MPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

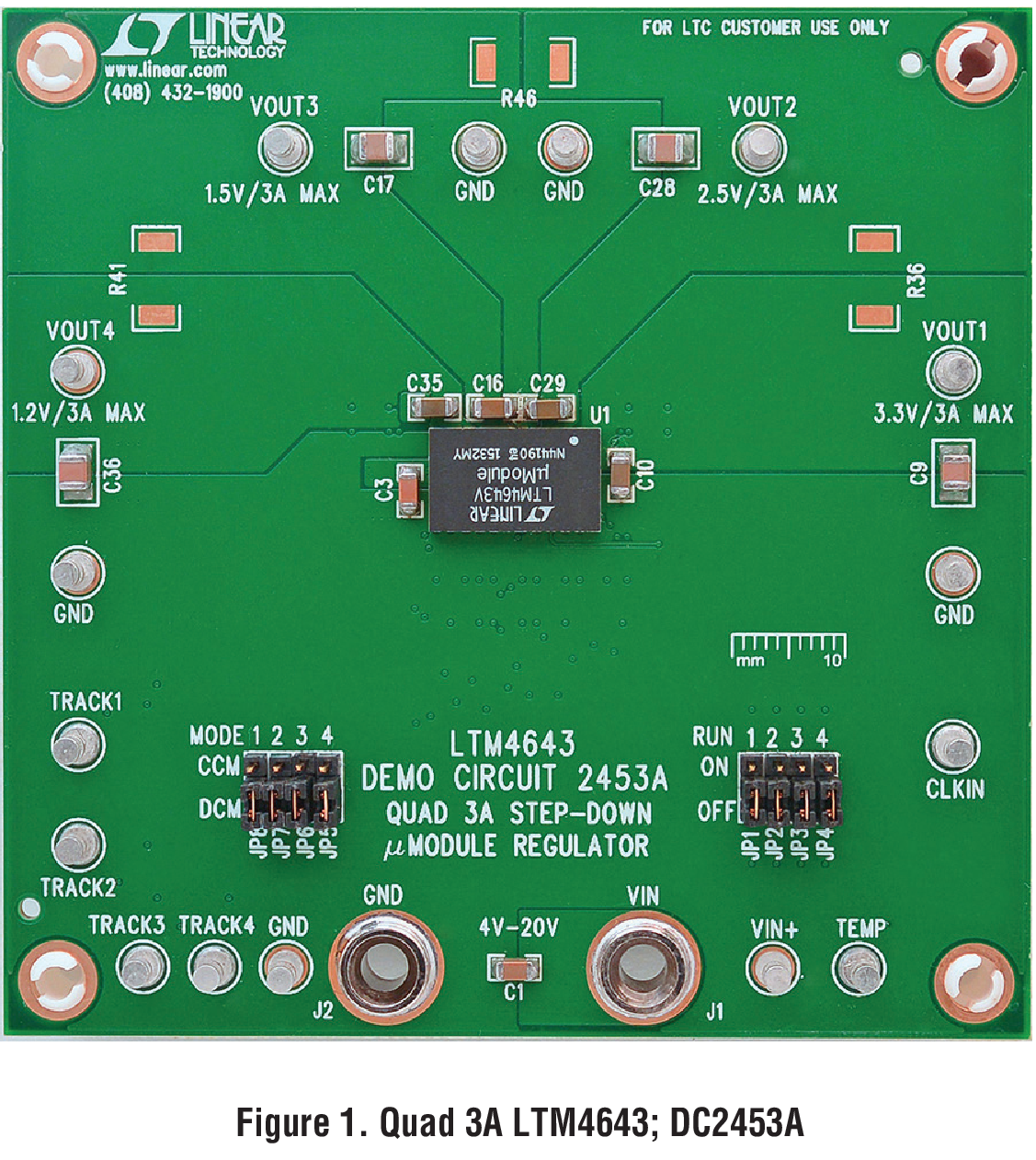

DC2453A

LTM4643デモ用ボード | 設定可能3A出力アレイ付きクワッド降圧μModuleレギュレータ

zoom

DC2453A

LTM4643デモ用ボード | 設定可能3A出力アレイ付きクワッド降圧μModuleレギュレータ

LTM4643デモ用ボード | 設定可能3A出力アレイ付きクワッド降圧μModuleレギュレータ

製品の詳細

デモ回路2453Aでは、高性能・高効率4出力降圧レギュレータであるLTM4643 μModule®レギュレータが使用されています。LTM4643EVは、4V~14Vの入力電圧範囲で動作し、その各位相から最大3Aの出力電流を供給することができます。各出力の電圧は、0.6Vから5.5Vまでプログラマブルですが、デモ用ボードは3.3V、2.5V、1.5V、および1.2Vの出力を供給するように設定されています。LTM4643EVは、すべての機能を熱強化型15mm × 9mm × 5.01mm BGAパッケージにまとめたDC/DCポイント・オブ・ロード・レギュレータで、ほんの数個の入出力コンデンサしか必要としません。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 1

Ultrascale+ 910

zoomopens a dialog
htg-910

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

The HTG-910 is low profile network card that provides access to eight lanes of PCI Express. It is populated with the Xilinx Zynq Virtex Ultrascale VU5P, VU9P, VU13P or Ultrascale VU190 FPGA. Analog Devices power solution on this platform is fully validated to meet the requirements of Xilinx Zynq Virtex Ultrascale FPGAs to ensure a robust power delivery solution.

DC/DC μModule regulators are used on the HTG-910 to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated solutions with built in controller, power FETs, inductors, and capacitors that simplify layout and provide robust power delivery performance.

We provide supporting documentation including power schematics, layout, LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly.

詳細なリファレンス・デザインを表示 external link

リファレンス・デザイン1
