LTC7051

5mm × 8mm LQFNで実現するSilentMOSスマート電力段

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$6.34
機能
  • 140Aピーク出力電流
  • SilentMOSスマート電力段
    • 低EMI/EMC Silent Switcher®(サイレント・スイッチャ)2アーキテクチャの活用
    • 超低SW電圧オーバーシュート
    • 最大2MHzの周波数
  • 最大14VのVIN
  • 1MHz、1.8VOUTで最大94%の効率性
  • 内蔵昇圧ダイオード、コンデンサ、およびパワー・スイッチ
  • 高精度スイッチ電流モニタリング
  • パワーMOSFETの過電流保護
  • 入力過電圧およびバイアス低電圧保護
  • 過熱フラグによる3.3V/5V互換3ステートPWM入力温度監視
  • 5mm × 8mm LQFNパッケージ

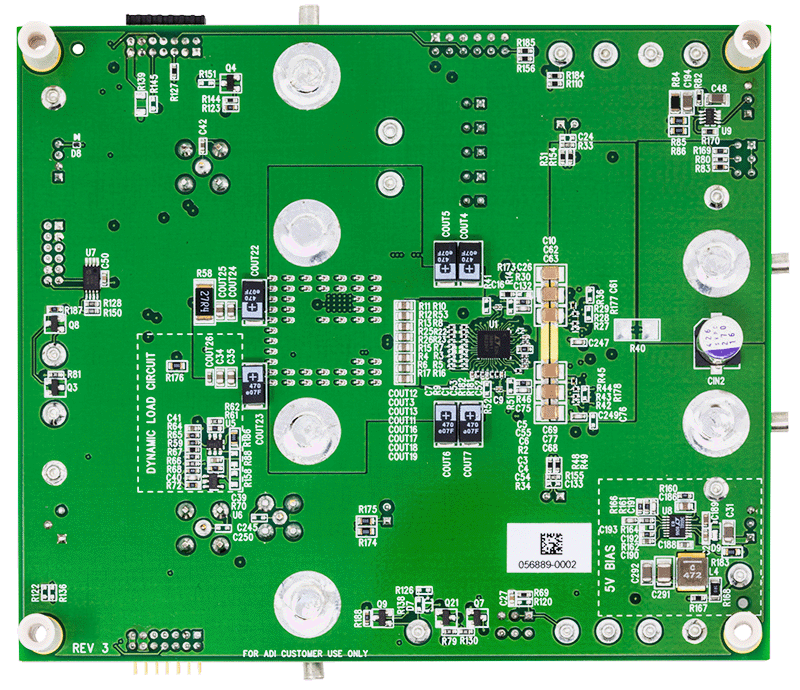

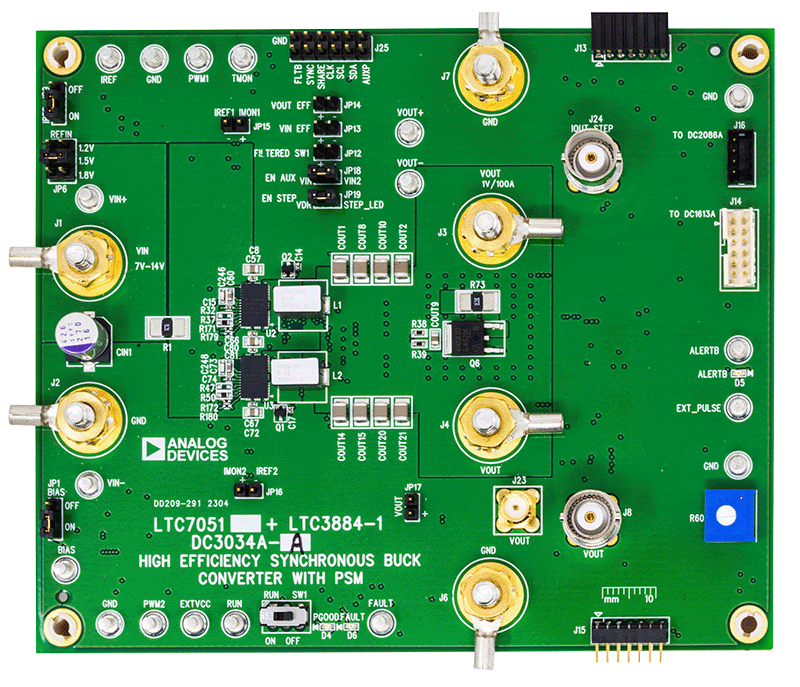

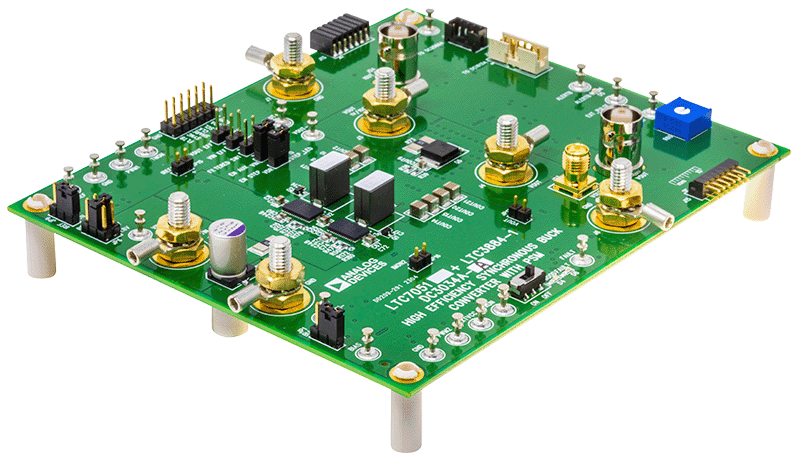

製品概要
show more Icon

LTC7051モノリシック電力段では、電気的および熱的に最適化されたパッケージの中に、高速ドライバと低抵抗ハーフブリッジ・パワー・スイッチに加え、包括的なモニタリングおよび保護回路を完全に内蔵しています。この電力段は、適切な高周波数コントローラを使用して、最先端の効率と過渡応答を備えた、コンパクトな高電流電圧レギュレータ・システムを形成します。

SilentMOS技術は、高いスイッチング周波数で効率を最大化しながらEMIおよびスイッチノード電圧オーバーシュートの両方を低減する、第2世代のSilent Switcher 2アーキテクチャを利用しています。

高速電流検出により、低遅延スイッチ電流情報を提供し、厳しい電流バランシングと即時過電流保護を有効にします。

熱強化型パッケージを通じて、70A定格出力連続電流機能を提供します。

アプリケーション

  • 大電流のサーバーおよびワークステーション
  • ネットワーク/テレコム・マイクロプロセッサ電源
  • 小型フォーム・ファクタのPOLコンバータ
