LTM4608A

トラッキング、マージニング、周波数同期付きの低VIN、8A DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$13.30
特長
  • 完全なスタンドアロン電源
  • 全DC出力誤差(-55℃~125℃):±1.75%
  • 入力電圧範囲:2.7V~5.5V
  • 8A のDC出力電流、10A のピーク出力電流
  • 出力電圧:0.6V~5V
  • 出力電圧トラッキングおよびマージニング
  • マージニングをトラッキングするパワーグッド
  • マルチフェーズ動作
  • 並列電流分担
  • 周波数同期機能を搭載
  • スペクトル拡散周波数変調
  • 過電流/サーマル・シャットダウン保護
  • 電流モード制御/高速過渡応答
  • 選択可能なBurst Mode®動作
  • 効率:最大95%
  • 出力過電圧保護
  • 高さの低い小型(9mm×15mm×2.8mm)LGAパッケージ(0.630mmパッド)
製品概要
show more Icon

LTM4608Aは、全出力電圧誤差が±1.75%の8AスイッチモードDC/DC電源で、スイッチング・コントローラ、パワーFET、インダクタ、すべてのサポート部品をパッケージに搭載しています。LTM4608Aは2.7V~5.5Vの入力電圧範囲で動作し、0.6V~5Vの出力電圧を1 本の外付け抵抗で設定できます。このような高効率設計により、最大8Aの連続電流(ピーク電流は10A)を供給します。また、入力と出力にバルク・コンデンサを使用するだけで設計を完成させることができます。

パッケージの高さが低く(2.82mm)、PCボード裏面の未使用スペースを利用できるので、高部品密度のポイントオブロード・レギュレーションが可能です。1.27mmピッチの0.630mmLGAパッドは、標準的なトレース配線とビア配置を提供することにより、PCBレイアウトを簡素化します。高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対する高速過渡応答を実現します。このデバイスは周波数同期、プログラム可能なマルチフェーズ/スペクトル拡散動作、電源レールのシーケンス制御のための出力電圧トラッキング、電圧マージニングをサポートしています。

フォールト保護機能には、過電圧保護、過電流保護、サーマル・シャットダウンなどがあります。このパワーモジュールは小型で熱特性が改善された9mm╳15mm╳ 2.82mmの表面実装LGAパッケージで供給され、鉛(Pb)フリー、RoHS準拠です。

Notes
LTM4608 -
LTM4608A Smaller pad sizes provide more distance between adjacent pads therefore there is less chance of solder paste or solder spreading outside the pad area

アプリケーション

  • テレコム、ネットワークおよび産業用機器
  • ストレージ・システム
  • ポイントオブロード・レギュレーション


質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$13.30

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4608AEV#PBF
  • HTML
  • HTML
LTM4608AEY#PBF
  • HTML
  • HTML
LTM4608AIV#PBF
  • HTML
  • HTML
LTM4608AIY#PBF
  • HTML
  • HTML
LTM4608AMPV#PBF
  • HTML
  • HTML
LTM4608AMPY
  • HTML
  • HTML
LTM4608AMPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4608AEV#PBF

製造中

LTM4608AEY#PBF

製造中

LTM4608AIV#PBF

製造中

LTM4608AIY#PBF

製造中

LTM4608AMPV#PBF

製造中

LTM4608AMPY

製造中

LTM4608AMPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4608AEV#PBF

製造中

LTM4608AEY#PBF

製造中

LTM4608AIV#PBF

製造中

LTM4608AIY#PBF

製造中

LTM4608AMPV#PBF

製造中

LTM4608AMPY

製造中

LTM4608AMPY#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4608AEV#PBF

製造中

LTM4608AEY#PBF

製造中

LTM4608AIV#PBF

製造中

LTM4608AIY#PBF

製造中

LTM4608AMPV#PBF

製造中

LTM4608AMPY

製造中

LTM4608AMPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4608AEV#PBF

製造中

LTM4608AEY#PBF

製造中

LTM4608AIV#PBF

製造中

LTM4608AIY#PBF

製造中

LTM4608AMPV#PBF

製造中

LTM4608AMPY

製造中

LTM4608AMPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

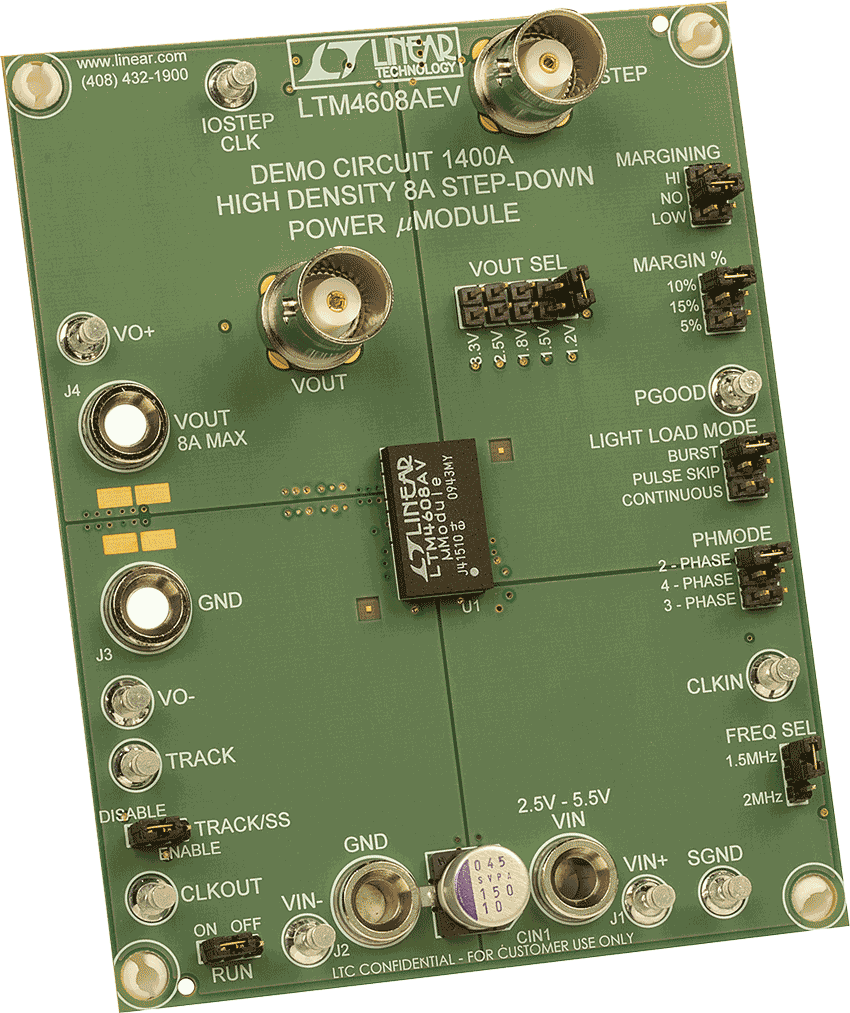

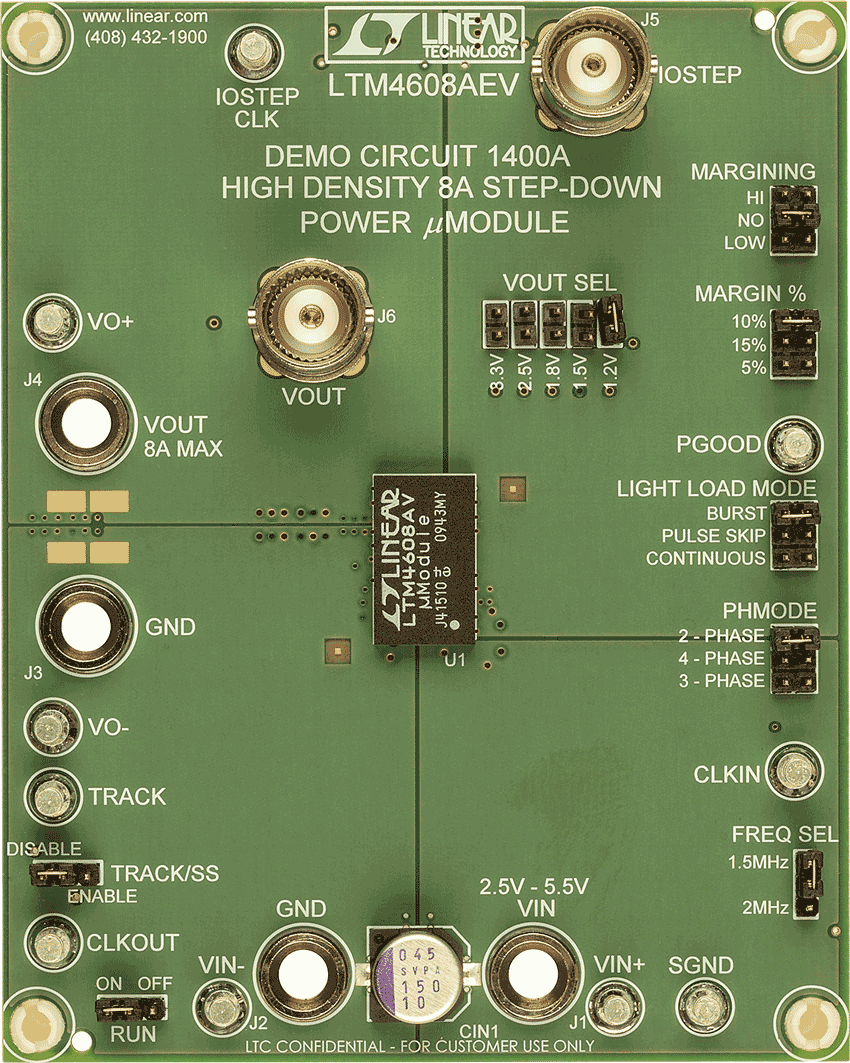

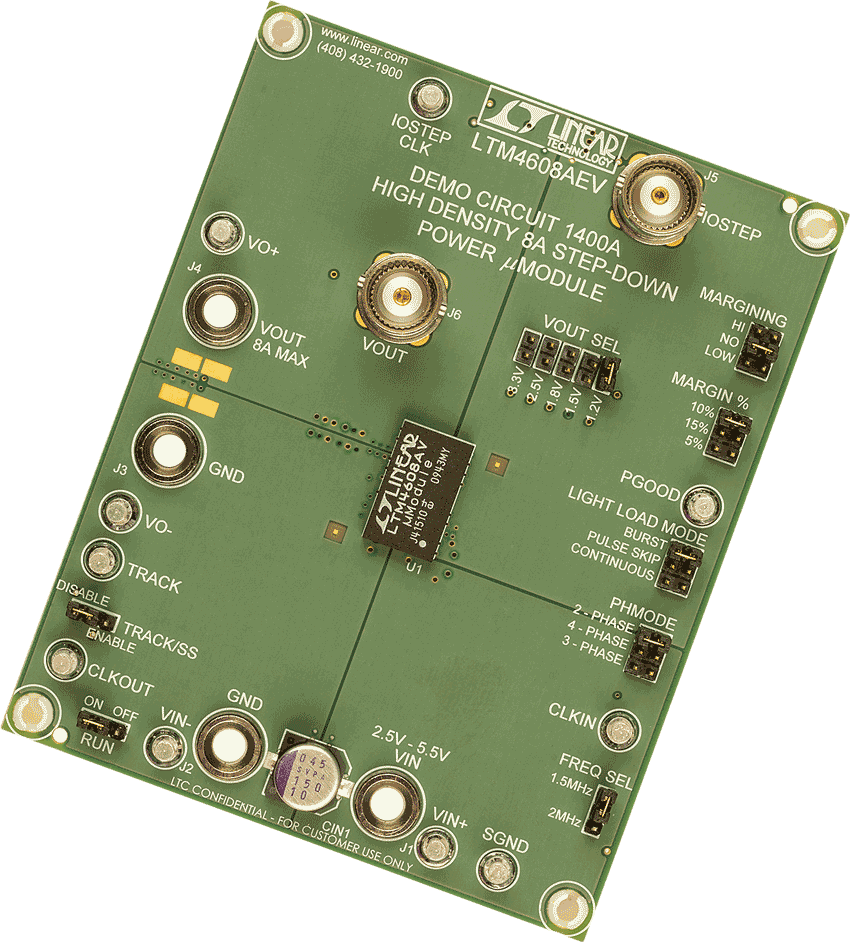

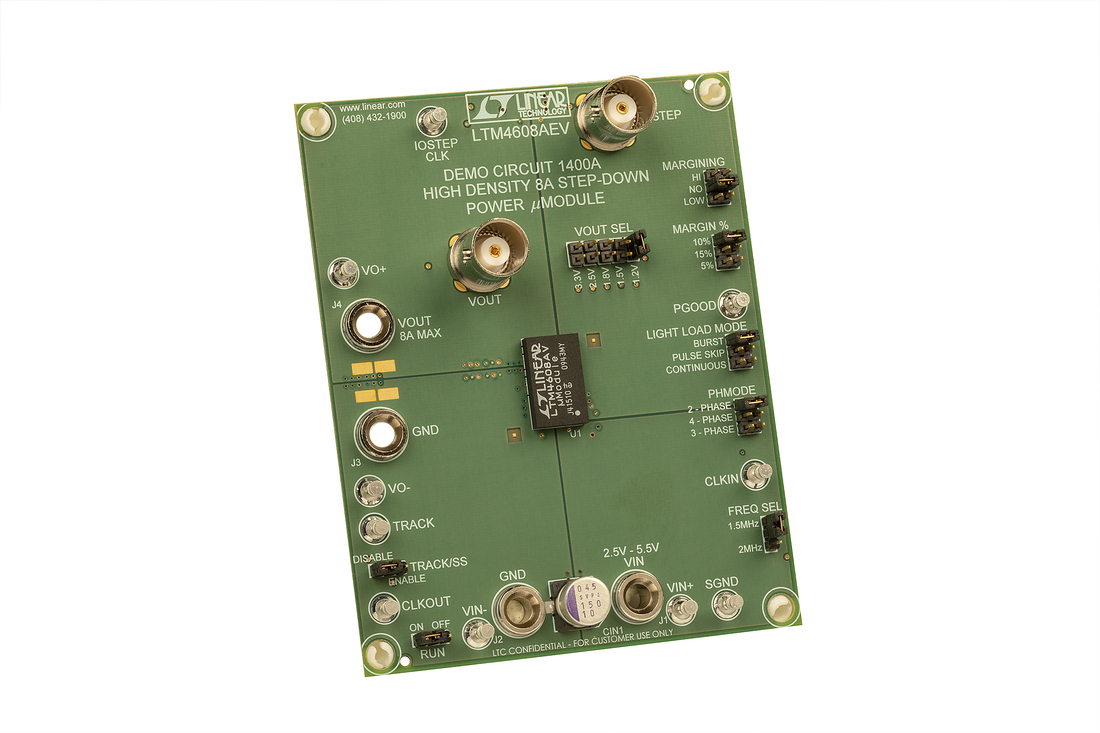

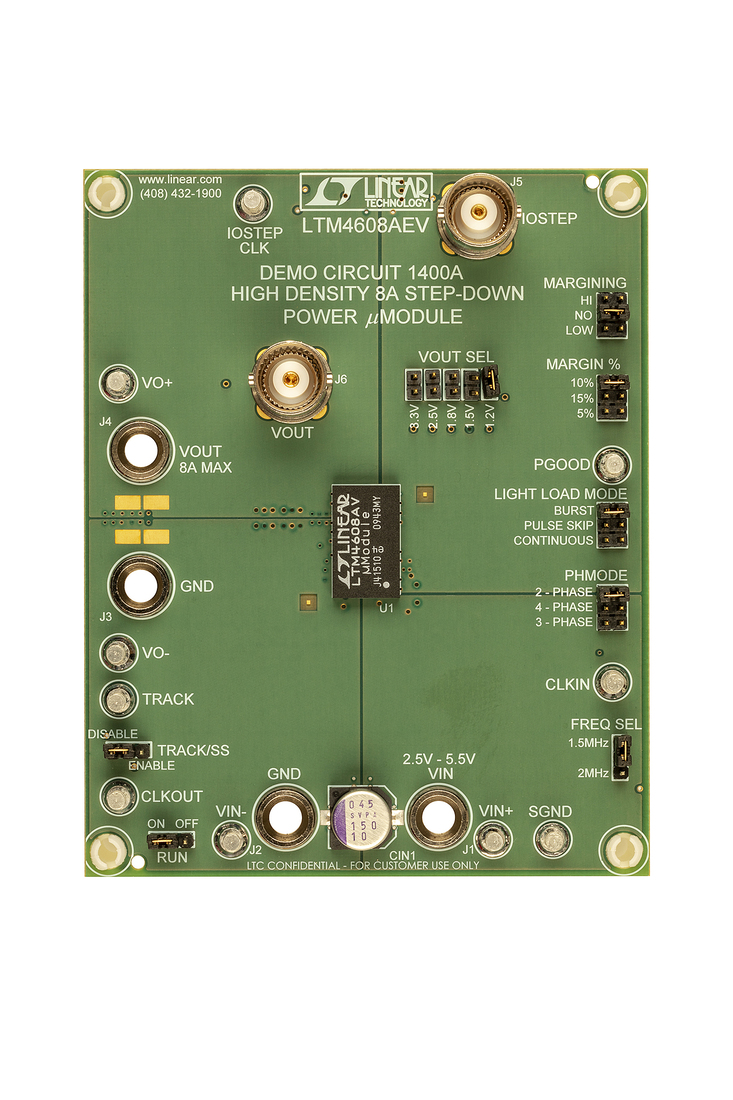

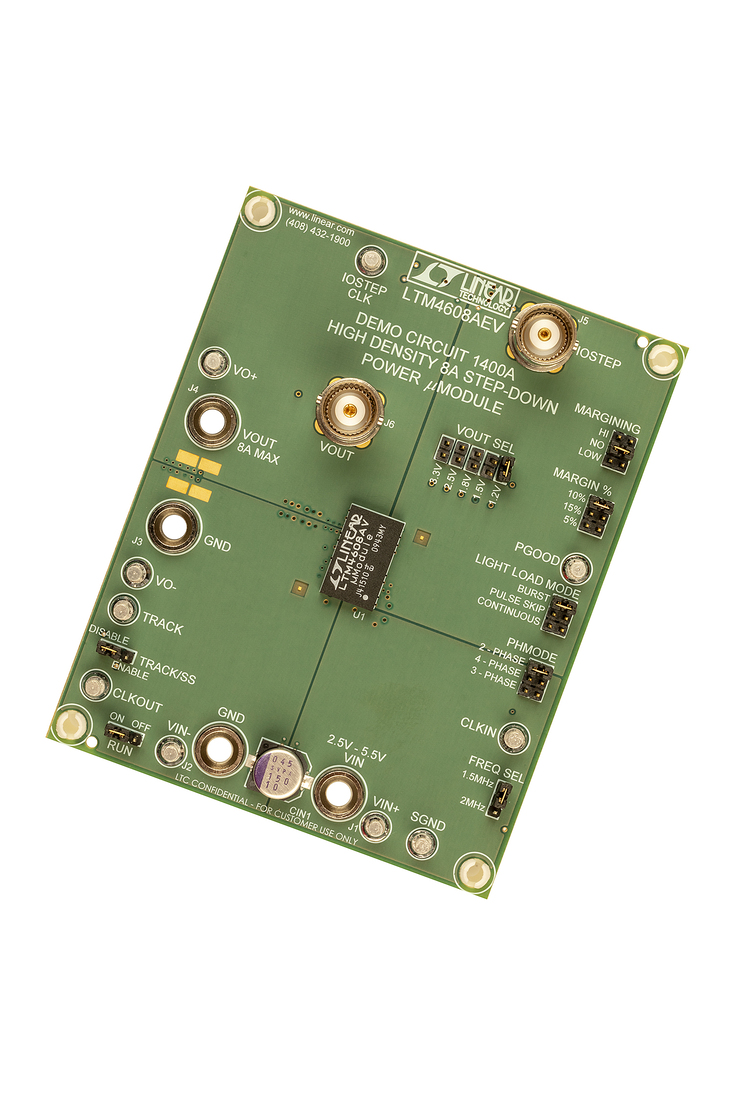

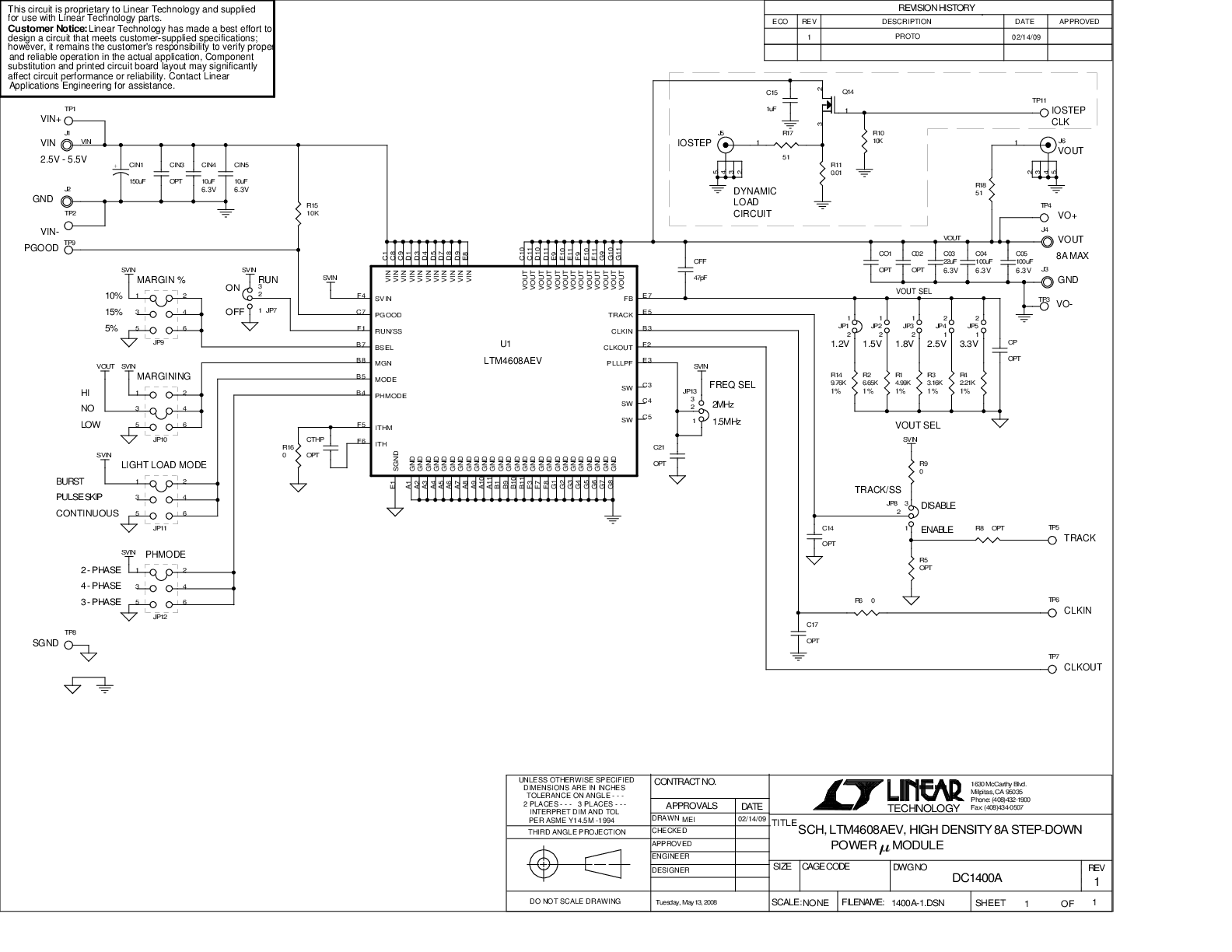

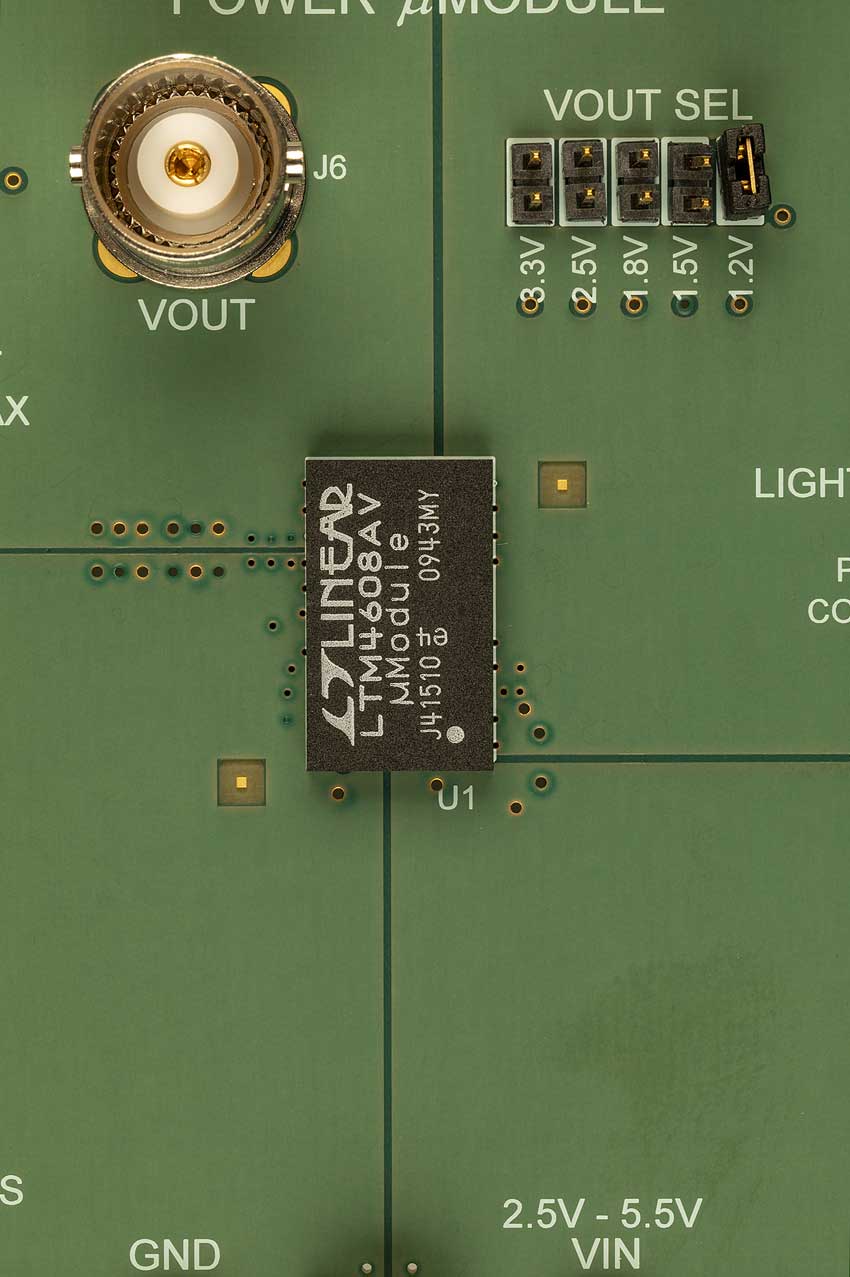

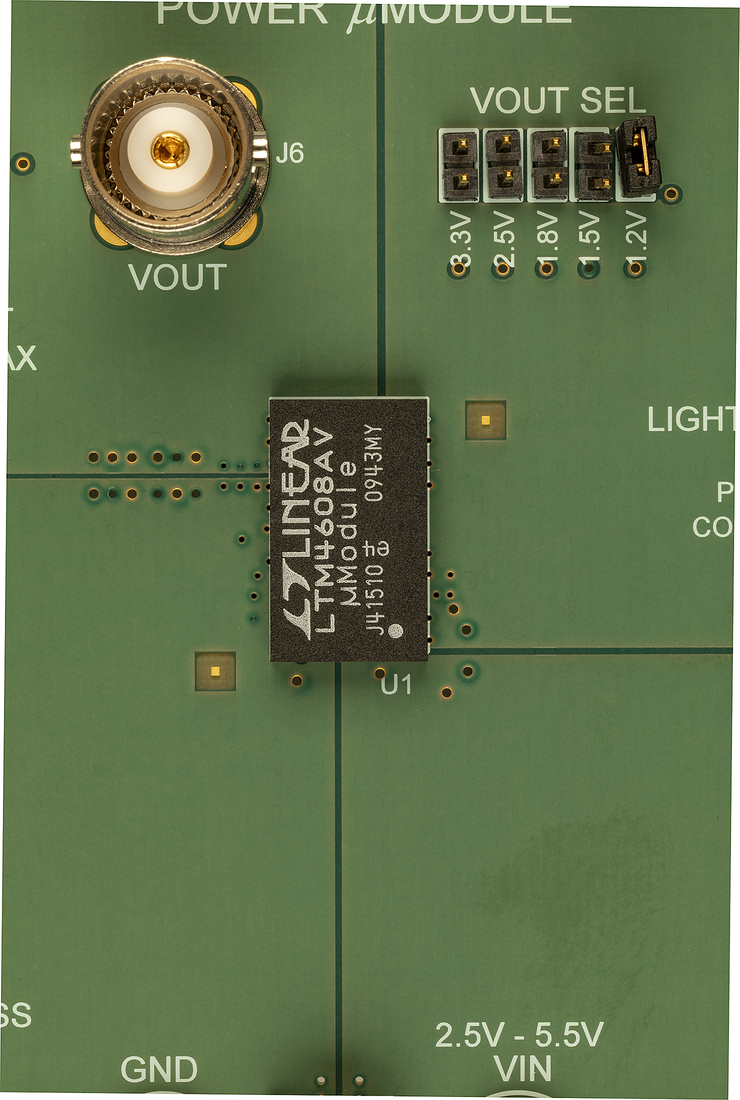

DC1400A
