LTM4608: トラッキング、マージニング 周波数同期付きの低VIN 8A DC/DC μModuleレギュレータ データシート (Rev. )5/28/2012PDF873K
類似製品
製品概要
機能と利点
- 完全なスタンドアロン電源
- ±1.5%精度の出力電圧レギュレーション
- 入力電圧範囲：2.7～5.5V
- 8AのDC出力電流、10Aのピーク出力電流
- 出力電圧：0.6V～5V
- 出力電圧トラッキングおよびマージニング
- パワーグッド･トラッキングおよびマージニング
- マルチフェーズ動作
- 並列電流分担
- 周波数同期機能を搭載
- スペクトル拡散周波数変調
- 過電流/サーマル･シャットダウン保護
- 電流モード制御/高速過渡応答
- 選択可能なBurst Mode®動作

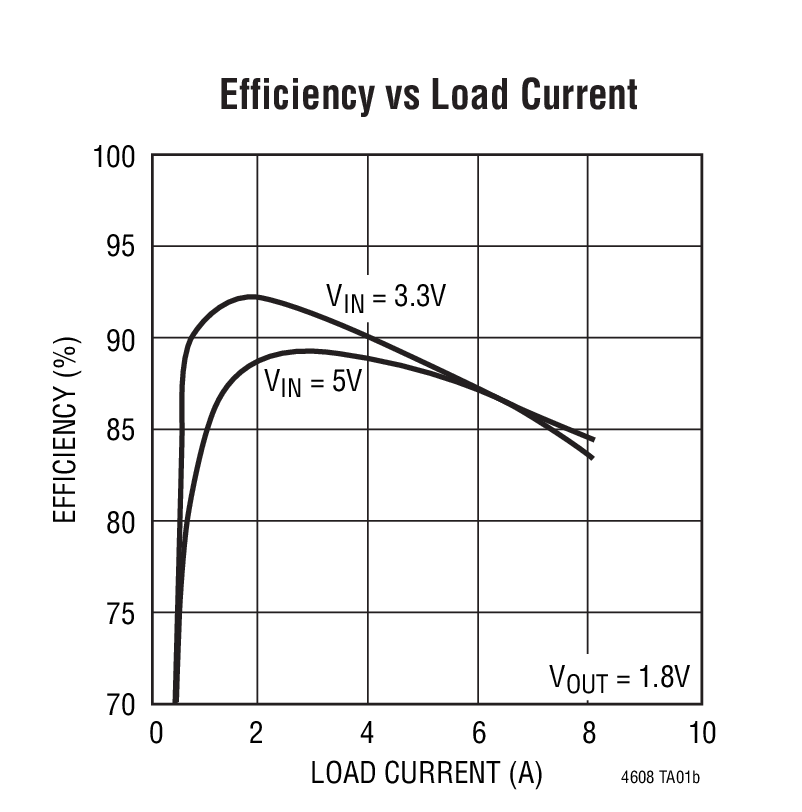

- 効率：最大95%
- 出力過電圧保護
- 高さの低い小型（15mm×9mm×2.8mm）表面実装LGAパッケージ
製品概要
LTM4608は8AスイッチモードDC/DC電源で、スイッチング･コントローラ、パワーFET、インダクタ、すべてのサポート部品をパッケージに搭載しています。LTM4608は2.7V～5.5Vの入力電圧範囲で動作し、1本の外付け抵抗で設定される0.6V～5Vの出力電圧範囲をサポートしています。このような高効率設計により、最大8Aの連続電流（ピーク電流は10A）を供給します。必要な外付け部品は、入力および出力のバルク･コンデンサだけです。
パッケージの高さが低く（2.8mm）、PCボード裏面の未使用スペースを利用できるので、高部品密度のポイントオブロード･レギュレーションが可能です。高いスイッチング周波数と電流モード･アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対する高速過渡応答を実現します。このデバイスは周波数同期、プログラム可能なマルチフェーズ/スペクトル拡散動作、電源レールのシーケンス制御のための出力電圧トラッキング、電圧マージニングをサポートしています。
フォールト保護機能には、過電圧保護、過電流保護、サーマル･シャットダウンなどがあります。このパワーモジュールは小型で熱特性が改善された15mm×9mｍ×2.8mmのLGAパッケージで供給され、鉛（Pb）フリー、RoHS準拠です。
| Notes | |
| LTM4608 | - |
| LTM4608A | Smaller pad sizes provide more distance between adjacent pads therefore there is less chance of solder paste or solder spreading outside the pad area |
アプリケーション
- テレコム、ネットワークおよび産業用機器
- ストレージ･システム
- ポイントオブロード･レギュレーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R504 Reliability Data3/26/2018PDF347 K
-
DN430 - 高さの低い9mm×15mmパッケージ、重さわずか1g、8A低電圧DC/DC uModuleレギュレータ1/17/2008PDF485K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM4608
LTM4608A
リファレンス・デザイン (2)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

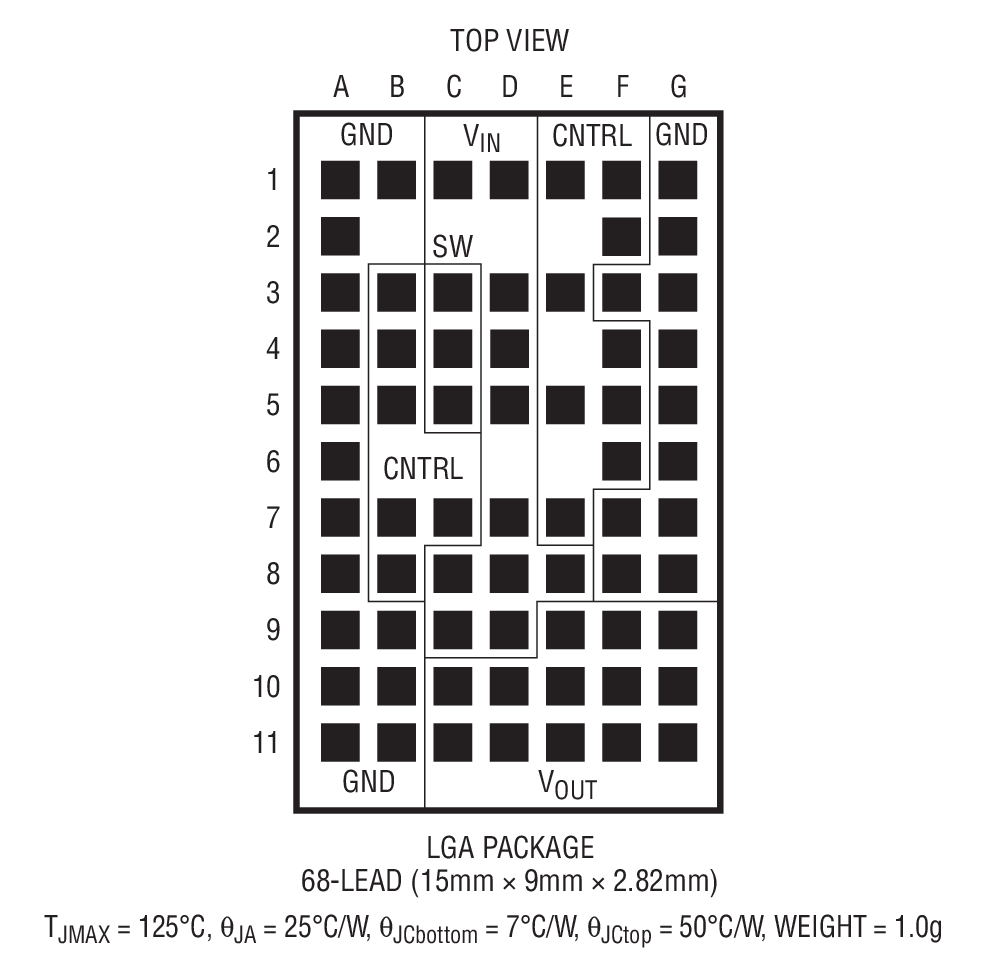

| LTM4608EV#PBF | 材料宣誓書（MD） | 信頼性データ | 68-Lead LGA (15mm x 9mm x 2.82mm) | |
| LTM4608IV#PBF | 材料宣誓書（MD） | 信頼性データ | 68-Lead LGA (15mm x 9mm x 2.82mm) | |
| ウェハ・ファブリケーション・データ | R504 Reliability Data |
