LTM4657

20VIN、8AステップダウンDC/DC µモジュール・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.63
特長
  • 1cm2<(片面PCB)または0.5cm2(両面PCB)のフル機能ソリューション

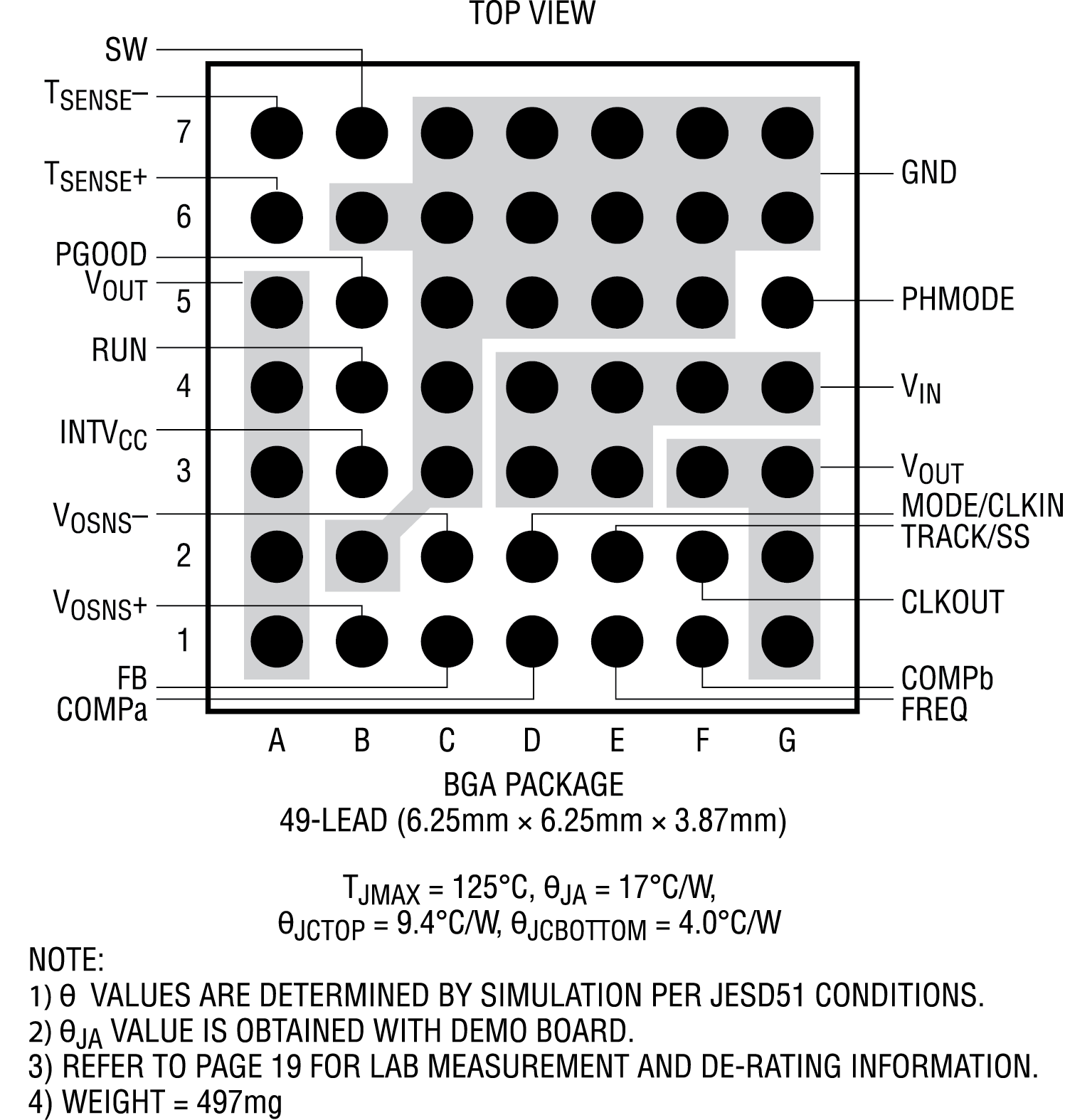

  • BGAパッケージ:6.25mm × 6.25mm × 3.87mm
  • 広い入力電圧範囲:3.1V~20V
  • 0.5V~5.5V出力電圧
  • 8A DC出力電流
  • ライン、負荷、温度に対する最大全DC出力電圧誤差:±1.5%
  • 差動リモート・センシング・アンプ
  • 電流モード制御、高速過渡応答
  • 外付け周波数同期
  • 複数のLTM4657と多相並列電流共有
  • 出力電圧トラッキング
  • 選択可能不連続モード
  • パワーグッド・インジケータ
  • 過電流、過電圧および過熱からの保護
  • LTM4626(12A)およびLTM4638(15A)とピン互換性
製品概要
show more Icon

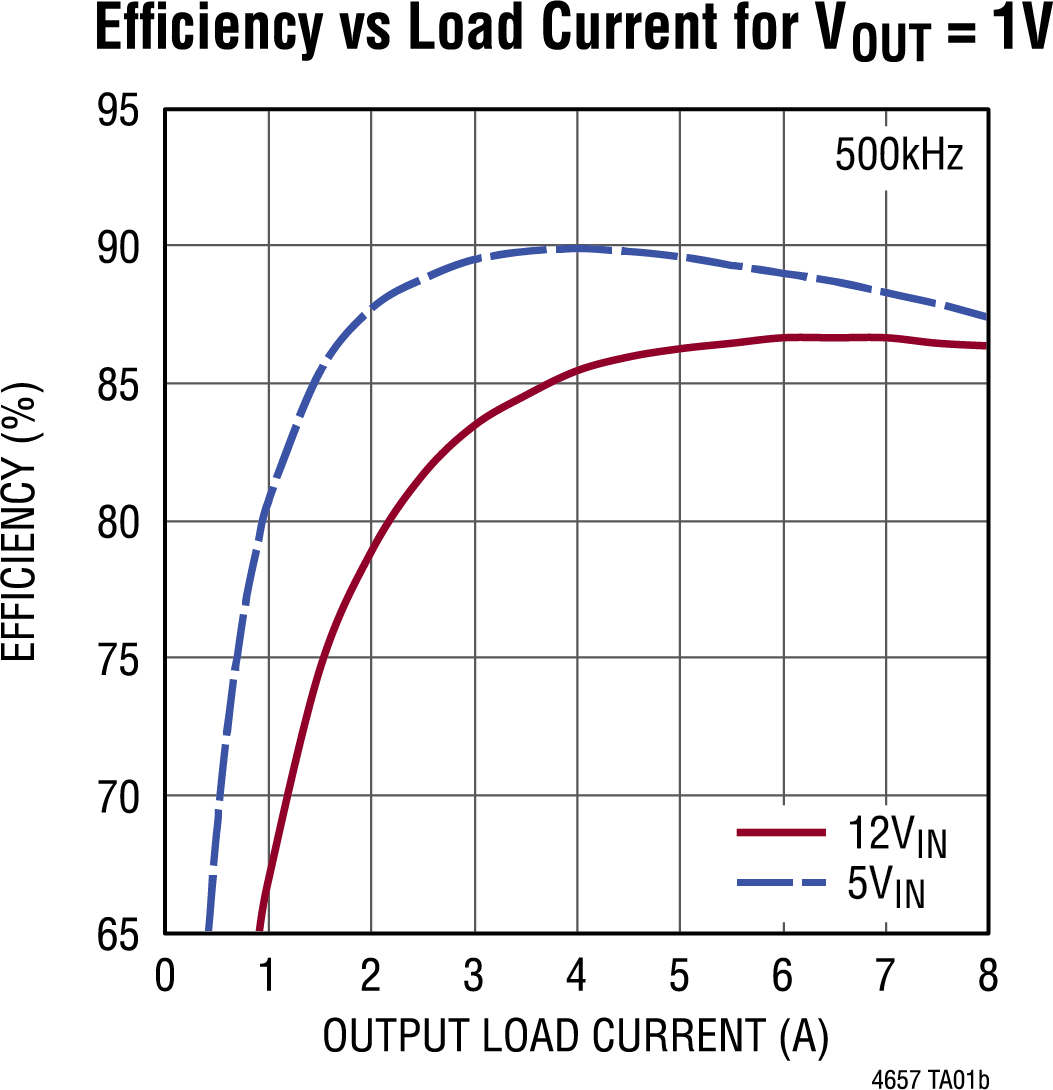

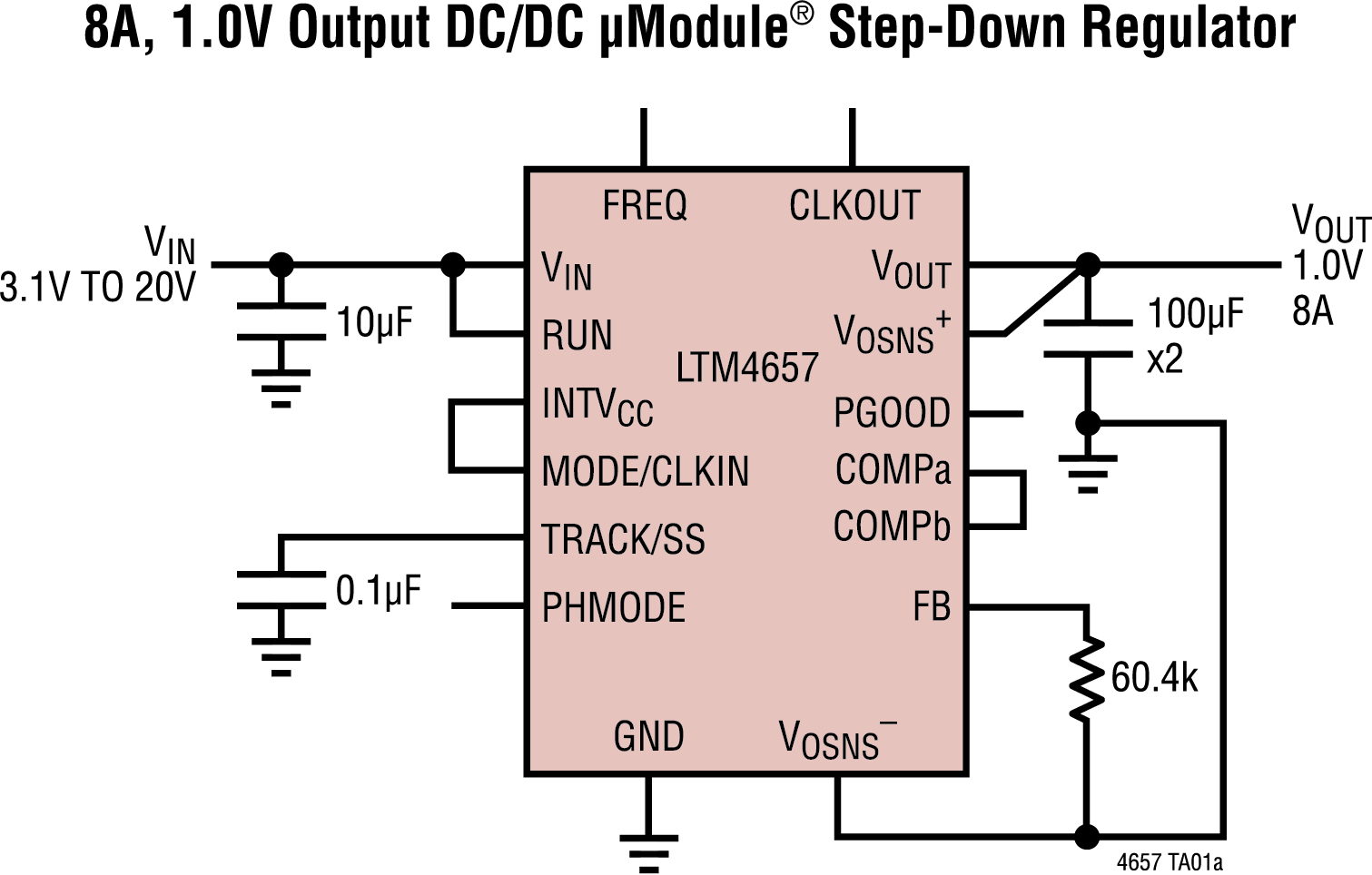

LTM4657は、6.25mm × 6.25mm × 3.87mmの小さいBGAパッケージに入ったフル機能8Aステップダウン・スイッチング・モードµモジュール(マイクロモジュール)レギュレータです。パッケージには、スイッチング・コントローラ、パワー電界効果トランジスタ、インダクタ、その他の部品が含まれています。LTM4657は3.1V~20Vの入力電圧範囲で動作し、単一の外付け抵抗で設定する、出力電圧範囲0.5V~5.5Vをサポートしています。高い効率の設計になっており、最大8Aの連続出力電流を供給します。​必要なのはバルク入出力コンデンサのみです。

LTM4657は選択可能な不連続モード動作と、電源シーケンシング用の出力電圧トラッキングをサポートします。スイッチング周波数が高い電流モード・コントロールにより、安定度を保ったままラインや負荷の変動に対して非常に高速な過渡応答を実現します。

故障保護機能には、過電圧、過電流と過熱の保護が含まれます。

LTM4657はSnPbまたはRoHS準拠の端子仕上げで提供されます。

アプリケーション

  • テレコム、データコム、ネットワークおよび産業用機器
  • 医療診断機器
  • データ記憶ラック装置およびカード
  • テストおよびデバッグ・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4657EY#PBF
  • HTML
  • HTML
LTM4657IY
  • HTML
  • HTML
LTM4657IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 13, 2022

- 22_0193

Laser Top Mark Conversion for uModule COP and TMSV_COP Packages

LTM4657EY#PBF

製造中

LTM4657IY

製造中

LTM4657IY#PBF

製造中

4 25, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 13, 2022

- 22_0193

arrow down

Laser Top Mark Conversion for uModule COP and TMSV_COP Packages

LTM4657EY#PBF

製造中

LTM4657IY

製造中

LTM4657IY#PBF

製造中

4 25, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

DC2989A

LTM4657デモ用ボード | 20VIN、8A降圧µModule®レギュレータ

zoom

DC2989A

LTM4657デモ用ボード | 20VIN、8A降圧µModule®レギュレータ

LTM4657デモ用ボード | 20VIN、8A降圧µModule®レギュレータ

製品の詳細

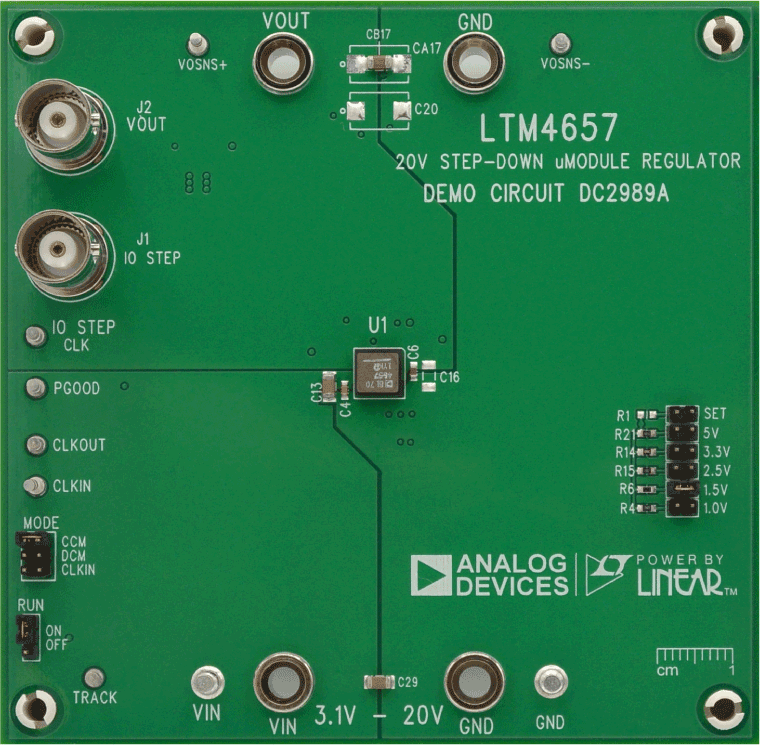

デモ回路2989Aでは、高性能で高効率の降圧レギュレータであるLTM4657 µModule® レギュレータが使用されています。LTM4657は、熱強化型6.25mm x 6.25mm x 3.87mm BGAパッケージにまとめられたフル機能DC/DCポイントオブロード・レギュレータです。LTM4657は、3.1V~20Vの入力電圧範囲で動作し、最大8Aの出力電流を供給できます。出力電圧は、0.6V~5.5Vの範囲でプログラムでき、リモートから検出できます。スタック・インダクタ設計により、放熱が向上し、パッケージ・スペースは大幅に減少しています。

TRACK/SSピンを通じて、電源レール・シーケンシング用の出力電圧トラッキングを利用できます。外部クロックは、SYNC/MODEピンを介して同期できます。低負荷電流時に高い効率を確保するには、ノイズに敏感でないアプリケーションでMODEジャンパ(JP7)を使用して、DCMモード動作を選択します。DC2989Aを使用または変更する場合は、このデモ・マニュアルと併せてLTM4657データシートを参照してください。

reference details image

DC2665B-C

LTM4657 | 20VIN、8A降圧μModuleレギュレータ

zoom

DC2665B-C

LTM4657 | 20VIN、8A降圧μModuleレギュレータ

LTM4657 | 20VIN、8A降圧μModuleレギュレータ

製品の詳細

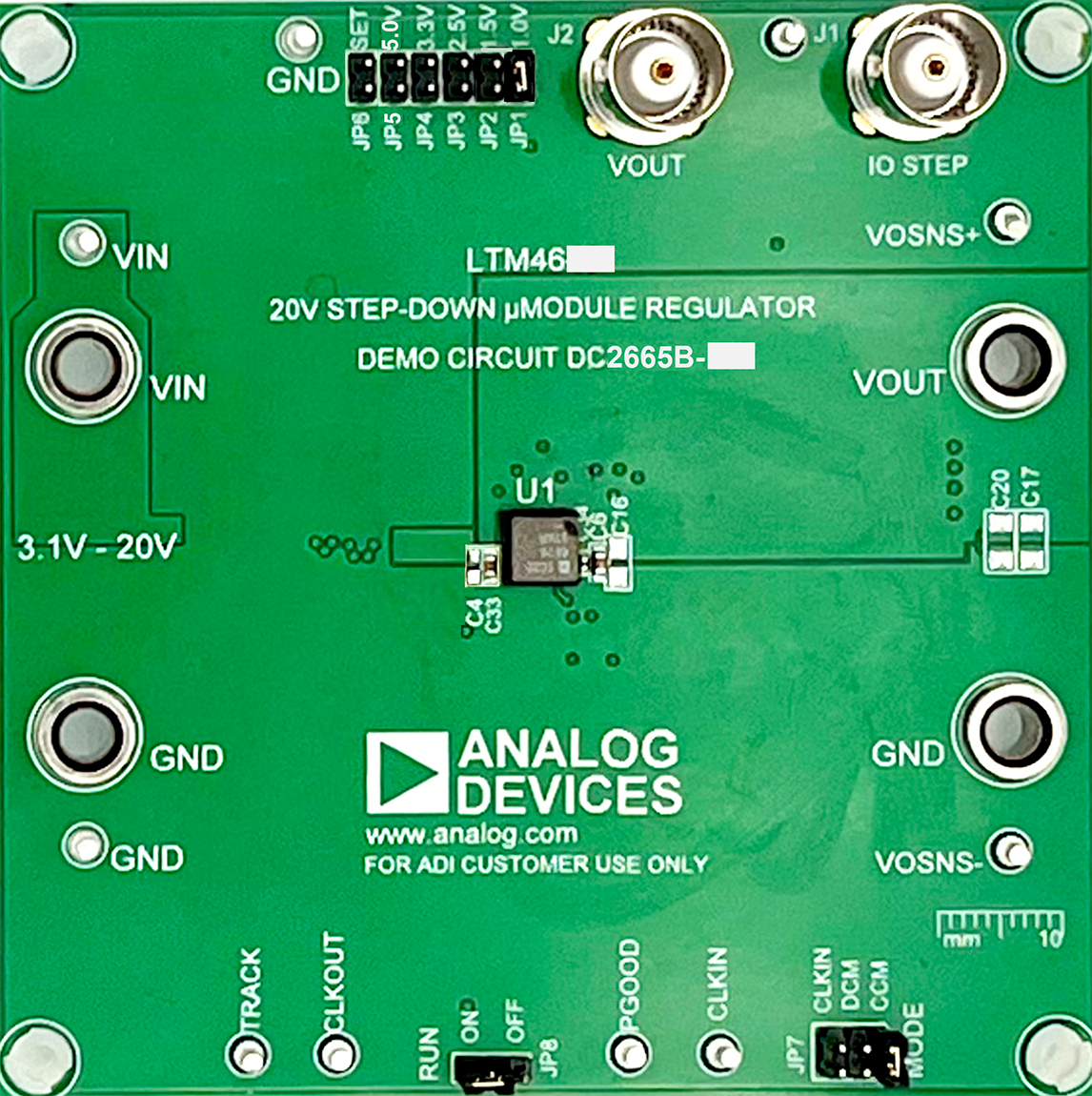

デモ回路2665B-Cには、LTM4657(高性能・高効率の降圧μModule®レギュレータ)が搭載されています。LTM4657は、熱強化型6.25mm × 6.25mm × 3.87mm BGAパッケージに収められたフル機能DC/DCポイントオブロード・レギュレータです。LTM4657は3.1V~20Vの入力電圧範囲で動作し、最大8Aの出力電流を供給することができます。出力電圧は0.5V~5.5Vの範囲でプログラムでき、リモートから検出できます。スタック・インダクタ設計により、放熱が向上し、パッケージ・スペースが大幅に減少しています。TRACK/SSピンを通じて、電源レール・シーケンシング用の出力電圧トラッキングを利用できます。外部クロックは、SYNC/MODEピンを介して同期できます。低負荷電流時に高い効率を確保するには、ノイズに敏感でないアプリケーションでMODEジャンパ(JP7)を使用して、不連続電流モード(DCM)動作を選択します。DC2665B-Cを使用または変更する際は、このデモ・マニュアルと併せてLTM4657のデータシートを参照してください。

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン 3

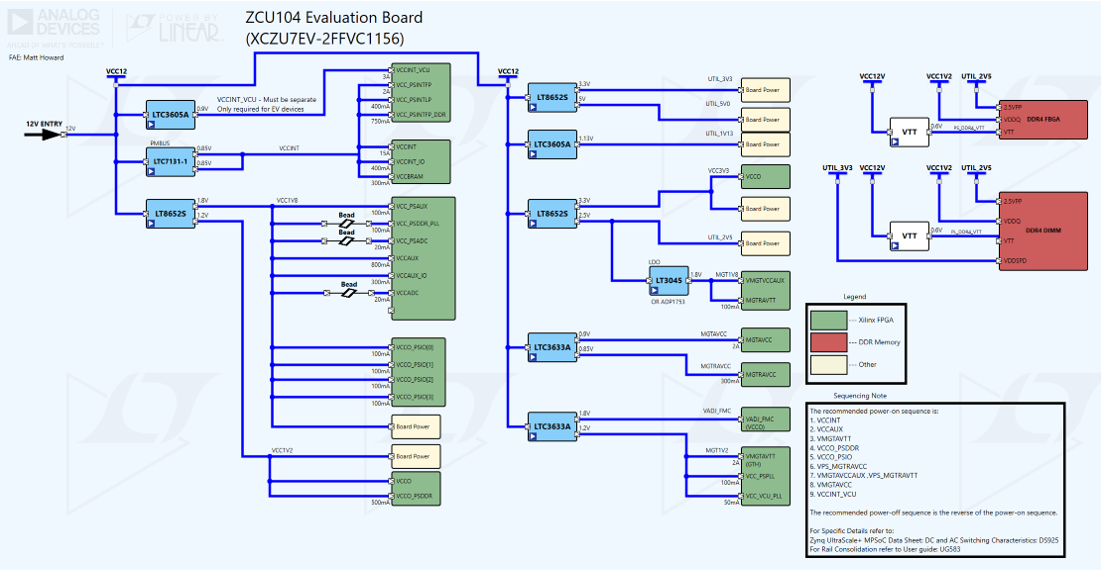

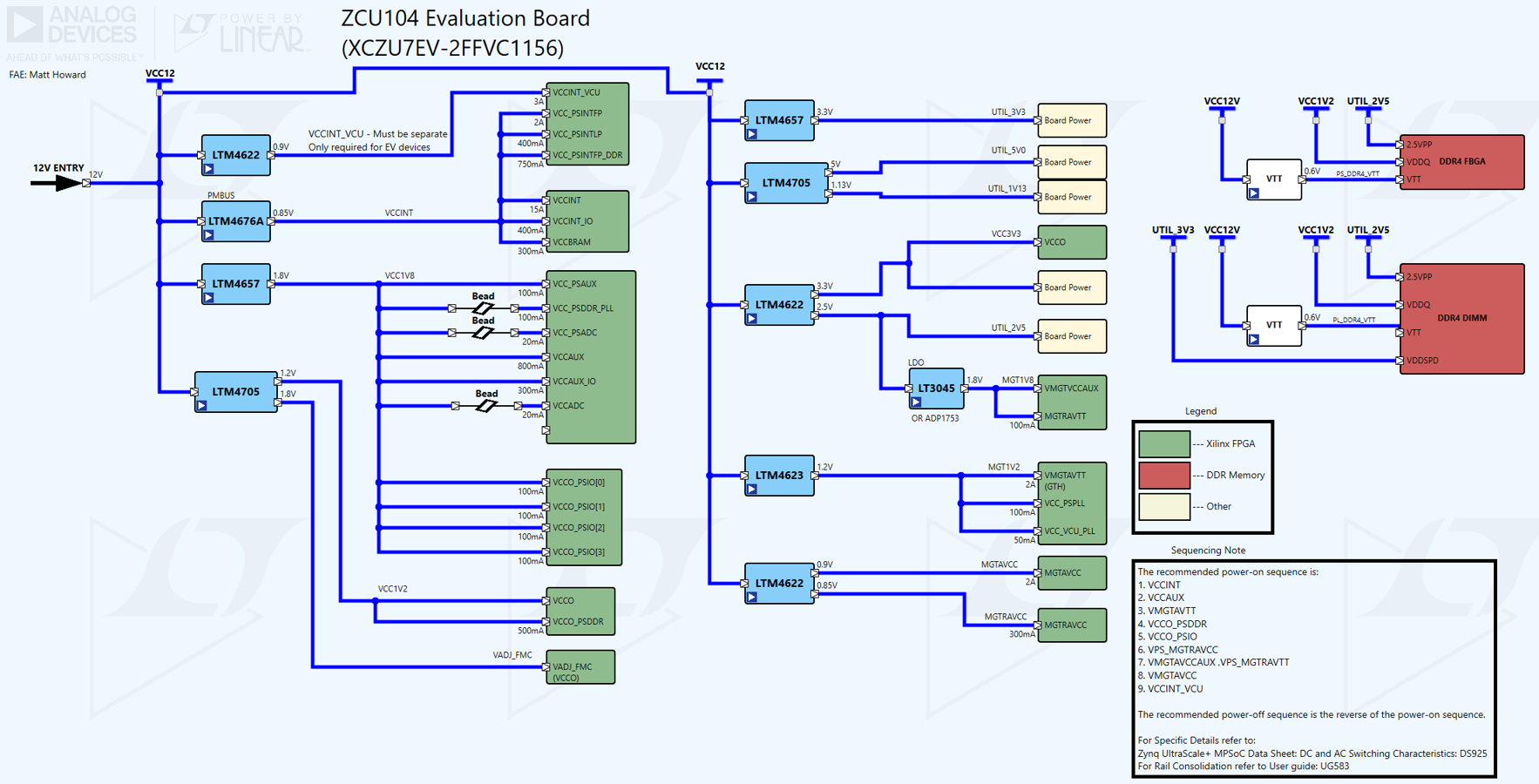

Monolithic Power Tree Solution for the ZU7 FPGA

Zynq UltraScale+ MPSoC ZCU104 Paper Reference Design

zoomopens a dialog

ZCU104

Zynq UltraScale+ MPSoC ZCU104 Paper Reference Design

ZCU104

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Zynq UltraScale+ MPSoC ZCU104 Paper Reference Design

機能と利点

  • The ZCU104 Evaluation Kit enables designers to jumpstart designs for embedded vision applications such as surveillance, Advanced Driver Assisted Systems (ADAS), machine vision, Augmented Reality (AR), drones and medical imaging.

  • The ADI Power delivery solutions support multiple reference designs using DC/DC module and monolithic solutions. ADI offers several options for powering the Zu7 FPGA.

  • Our module-based solutions combine a small footprint, while maximizing efficiency and tight regulation. Our monolithic based solutions support a lower cost optimized power delivery solution for mass production.

  • ADI provides supporting documentation to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Please refer to the circuit descriptions below that best support your design.
詳細なリファレンス・デザインを表示 external link
agilex7 alternative umodule

Altera FPGA

zoomopens a dialog

Intel Agilex 7 FPGA F-series Development Kit (Alternative µModule)

Altera FPGA

Intel Agilex 7 FPGA F-series Development Kit (Alternative µModule)

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Altera FPGA

機能と利点

  • Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • Our reference designs are supported by an intuitive design tool set and IP.
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
  • For a complete list power designs and use cases, please contact your local FAE.
詳細なリファレンス・デザインを表示 external link

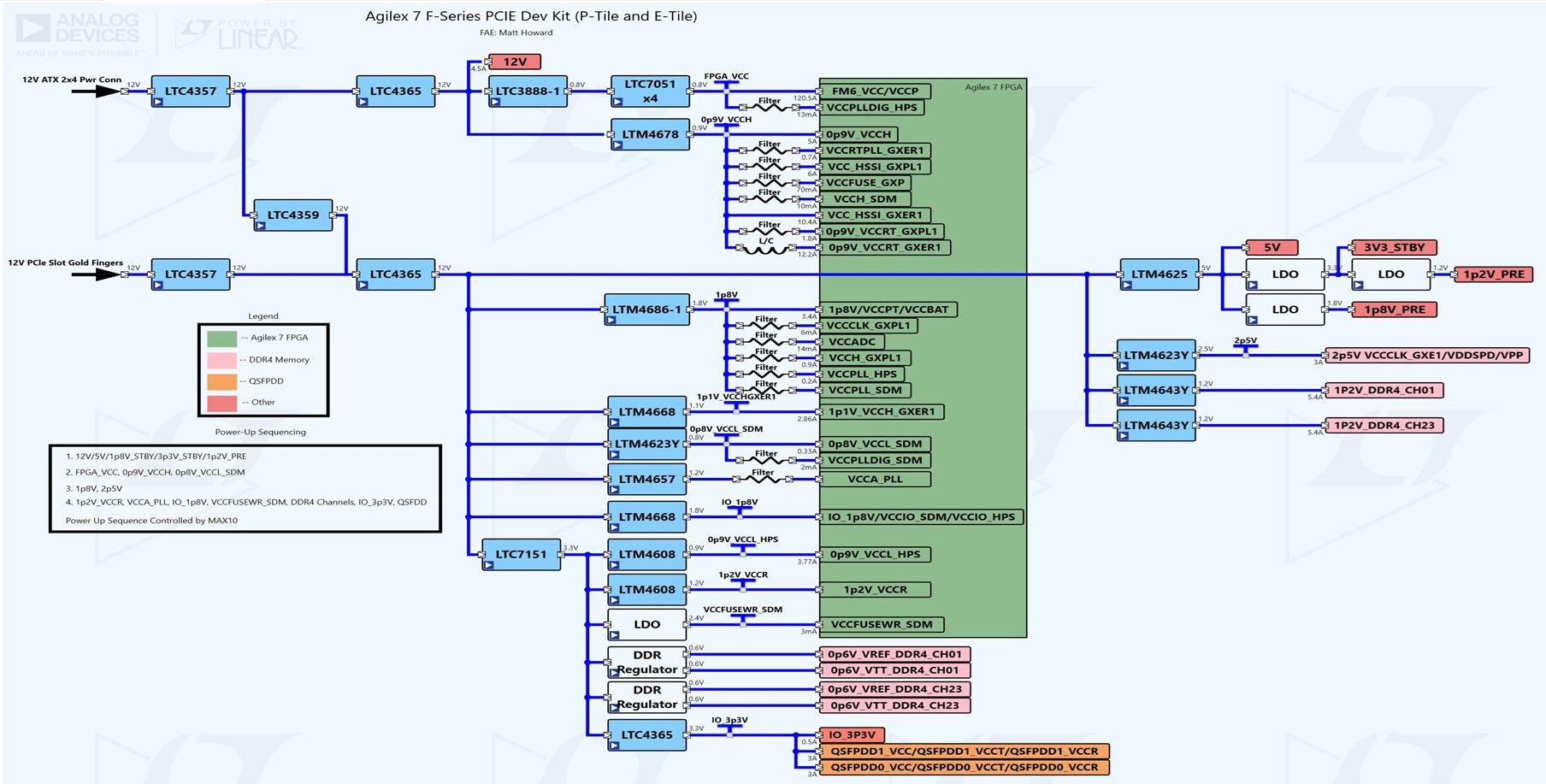

Intel Agilex 7 FPGA F-series Development Kit (P-Tile and E-Tile) Power Tree
