LT3045

20V、500mA、超低ノイズ、超高PSRRのリニア・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 21
1Ku当たりの価格 最低価格:$3.37
特長
  • 超低RMSノイズ:0.8µVRMS(10Hz ~100kHz)
  • 超低スポット・ノイズ:2nV/√Hz(10kHz時)

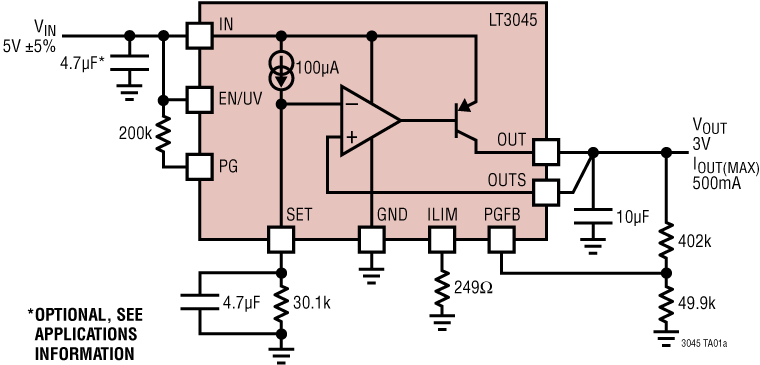

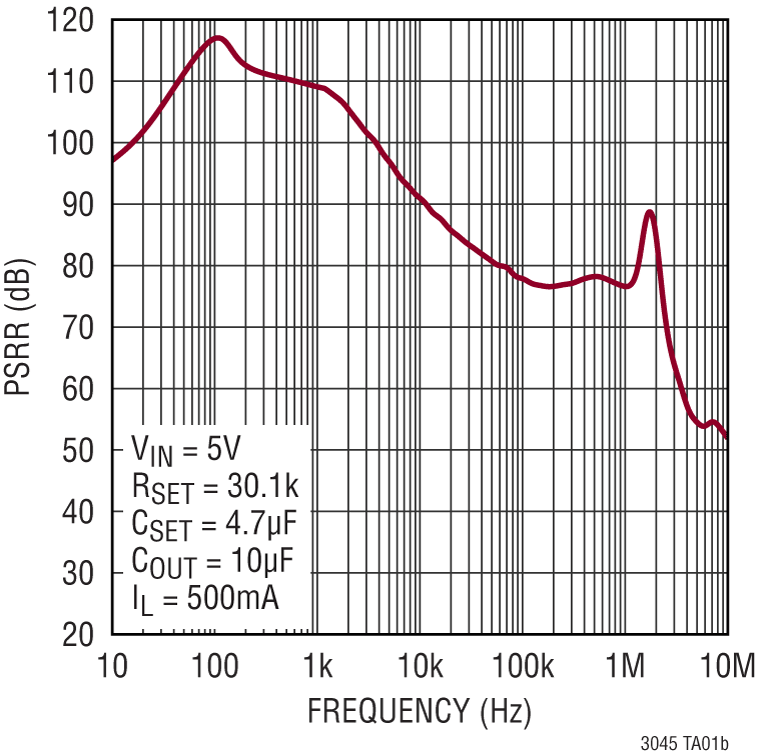

  • 超高PSRR:76dB(1MHz)
  • 出力電流:500mA
  • 広い入力電圧範囲:1.8V~20V
  • 1個のコンデンサでノイズとPSRRを改善
  • 100µAのSETピン電流:初期精度±1%
  • 1本の抵抗で出力電圧を設定
  • 広い帯域幅:1MHz
  • 設定可能な電流制限
  • 低ドロップアウト電圧:260mV
  • 出力電圧範囲:0V~15V
  • 設定可能なパワーグッド
  • 高速起動機能
  • 高精度のイネーブル/UVLO
  • 低ノイズ化および大電流化のため並列接続可能
  • フォールドバック特性の内部電流制限
  • 出力コンデンサの最小値:10µF(セラミック)
  • バッテリ逆接続保護および逆方向電流保護

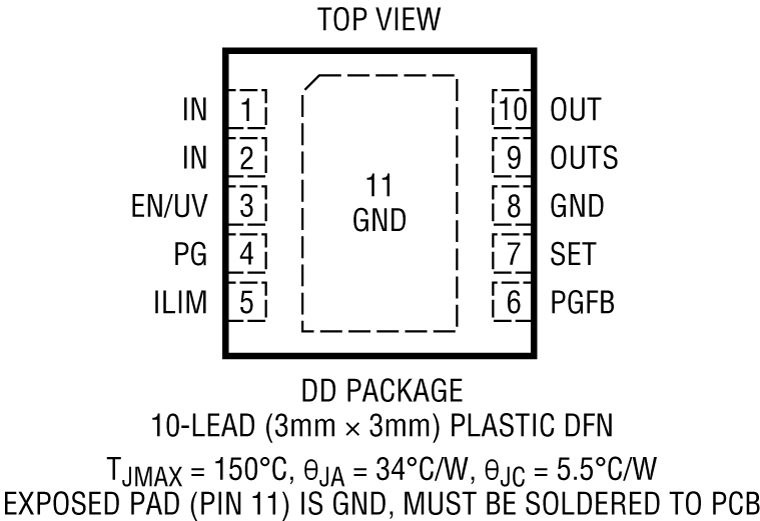

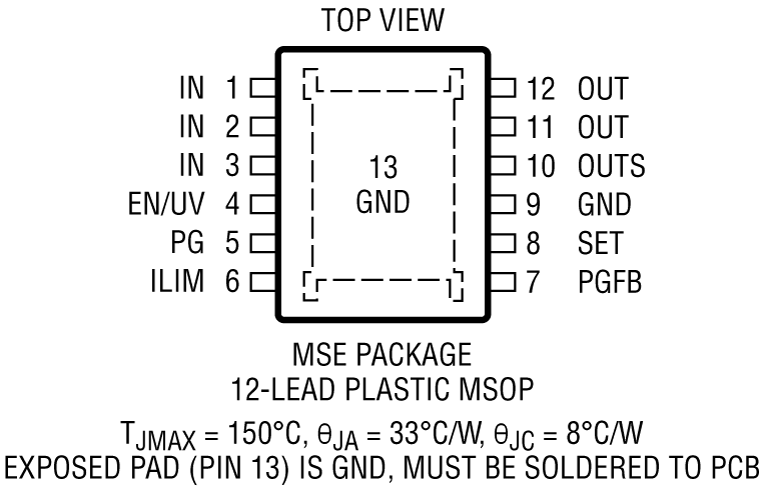

  • 12ピンMSOPおよび10ピン3mm × 3mm DFNパッケージ
  • オートモーティブ・アプリケーション用にAEC-Q100に適合
LT3045-EPは防衛&航空宇宙用途に対応(AQEC規格)
  • LT3045-EPデータ・シート (pdf)がダウンロード可能
  • ミリタリ温度範囲(−55°C~150°C)
  • 管理された製造ベースライン
  • 1つの組み立て/テスト・サイト
  • 1つのファブ・サイト
  • 製品変更通知
  • 要求に応じて利用可能な認証データ
  • V62/21614データシート
製品概要
show more Icon

LT3045は高性能の低ドロップアウト・リニア・レギュレータで、超低ノイズおよび超高PSRRアーキテクチャを特長としており、ノイズの影響を受けやすいアプリケーションの電力供給に対応します。後段に高性能の電圧バッファがある高精度の電流リファレンスとして設計されているので、LT3045は並列接続が容易であり、ノイズの低減、出力電流の増大、PCB上での熱放散を更に向上することができます。

このデバイスは、標準で260mVのドロップアウト電圧のとき500mAを供給します。動作中の静止電流は公称2.2mAで、シャットダウン時は1μAよりはるかに小さくなります。LT3045は出力電圧範囲が広い(0V~15V)上にユニティ・ゲイン動作を維持するので、設定出力電圧に関係なく、出力ノイズ、PSRR、帯域幅、負荷レギュレーションがほぼ一定になります。更に、このレギュレータは、設定可能な電流制限、高速起動機能、および設定可能なパワーグッドによる出力電圧レギュレーションの表示といった特長も備えています。

LT3045は最小10μFのセラミック出力コンデンサで安定します。内蔵の保護回路には、逆バッテリ保護回路、逆方向電流保護回路、フォールドバック特性の内部電流制限回路、およびヒステリシスのある熱制限回路があります。LT3045は、放熱特性が優れた12ピンMSOPパッケージおよび10ピン3mm×3mm DFNパッケージで供給されます。

LT3045-EPは防衛&航空宇宙用途に対応しています(AQEC規格)

VIOC Function
LT3045-1 Yes
LT3045 No

アプリケーション

  • RF電源:PLL、VCO、ミキサ、LNA、PA
  • 超低ノイズの計測装置
  • 高速/高精度データ・コンバータ
  • 医療用アプリケーション:撮像、診断
  • 高精度電源
  • スイッチング電源のポスト・レギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 21
1Ku当たりの価格 最低価格:$3.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3045EDD#PBF
  • HTML
  • HTML
LT3045EDD#TRPBF
  • HTML
  • HTML
LT3045EMSE#PBF
  • HTML
  • HTML
LT3045EMSE#TRPBF
  • HTML
  • HTML
LT3045EMSE#WPBF
  • HTML
  • HTML
LT3045EMSE#WTRPBF
  • HTML
  • HTML
LT3045HDD#PBF
  • HTML
  • HTML
LT3045HDD#TRPBF
  • HTML
  • HTML
LT3045HMSE#PBF
  • HTML
  • HTML
LT3045HMSE#TRPBF
  • HTML
  • HTML
LT3045HMSE#WPBF
  • HTML
  • HTML
LT3045HMSE#WTRPBF
  • HTML
  • HTML
LT3045HMSE#Z-EP
  • HTML
  • HTML
LT3045IDD#PBF
  • HTML
  • HTML
LT3045IDD#TRPBF
  • HTML
  • HTML
LT3045IMSE#PBF
  • HTML
  • HTML
LT3045IMSE#TRPBF
  • HTML
  • HTML
LT3045IMSE#WPBF
  • HTML
  • HTML
LT3045IMSE#WTRPBF
  • HTML
  • HTML
LT3045MPDD#PBF
  • HTML
  • HTML
LT3045MPDD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3045EMSE#PBF

製造中

LT3045EMSE#TRPBF

製造中

LT3045HMSE#PBF

製造中

LT3045HMSE#TRPBF

製造中

LT3045IMSE#PBF

製造中

LT3045IMSE#TRPBF

製造中

6 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3045HMSE#WPBF

製造中

LT3045HMSE#WTRPBF

製造中

LT3045IMSE#WPBF

製造中

LT3045IMSE#WTRPBF

製造中

11 29, 2021

- 20_0066

Discontinuation of Sn/Pb Plated Lead Finish Parts for MSOP Package

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3045EMSE#PBF

製造中

LT3045EMSE#TRPBF

製造中

LT3045HMSE#PBF

製造中

LT3045HMSE#TRPBF

製造中

LT3045IMSE#PBF

製造中

LT3045IMSE#TRPBF

製造中

6 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3045HMSE#WPBF

製造中

LT3045HMSE#WTRPBF

製造中

LT3045IMSE#WPBF

製造中

LT3045IMSE#WTRPBF

製造中

11 29, 2021

- 20_0066

arrow down

Discontinuation of Sn/Pb Plated Lead Finish Parts for MSOP Package

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

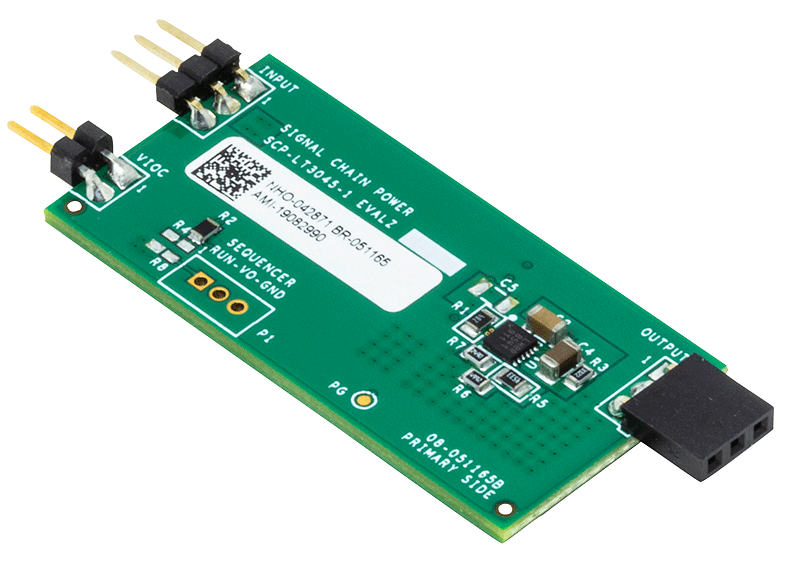

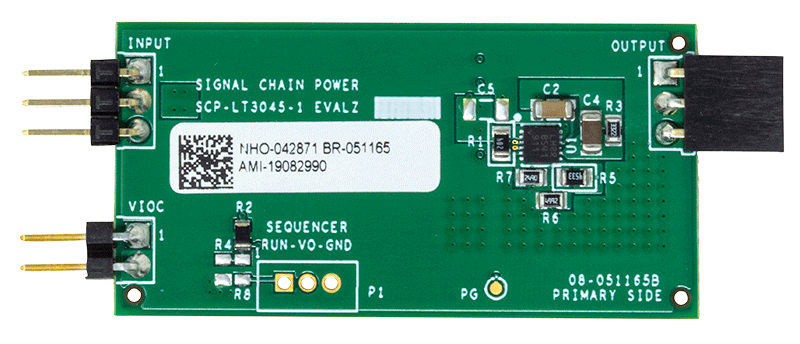

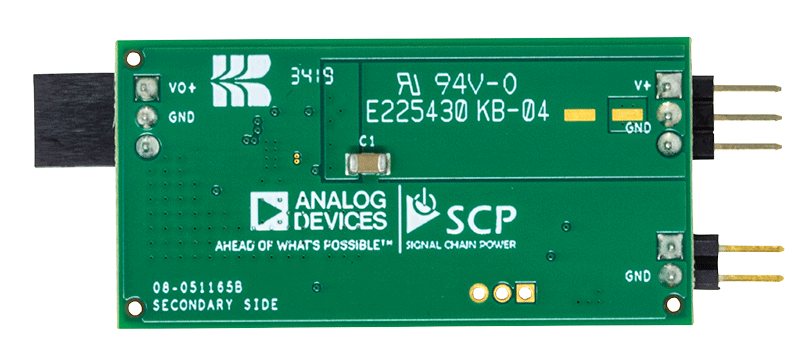

SCP-LT3045-1-EVALZ

LT3045-1シグナル・チェーン評価用ボード | 500mA超低ノイズ正電圧LDO

zoom

SCP-LT3045-1-EVALZ

LT3045-1シグナル・チェーン評価用ボード | 500mA超低ノイズ正電圧LDO

LT3045-1シグナル・チェーン評価用ボード | 500mA超低ノイズ正電圧LDO

製品の詳細

デモ回路SCP-LT3045-1-EVALZは、ノイズの影響を受けやすい回路でクラス最高レベルの低ノイズ動作を実現するよう設計された、20V、500mAの低ドロップアウト(LDO)レギュレータです。幅広い出力範囲に合わせて簡単に設定可能で、高いPSRRによって極めて低ノイズでの動作を提供できます。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT3045-1の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LTC3045-1のデータシートを参照してください。

reference details image

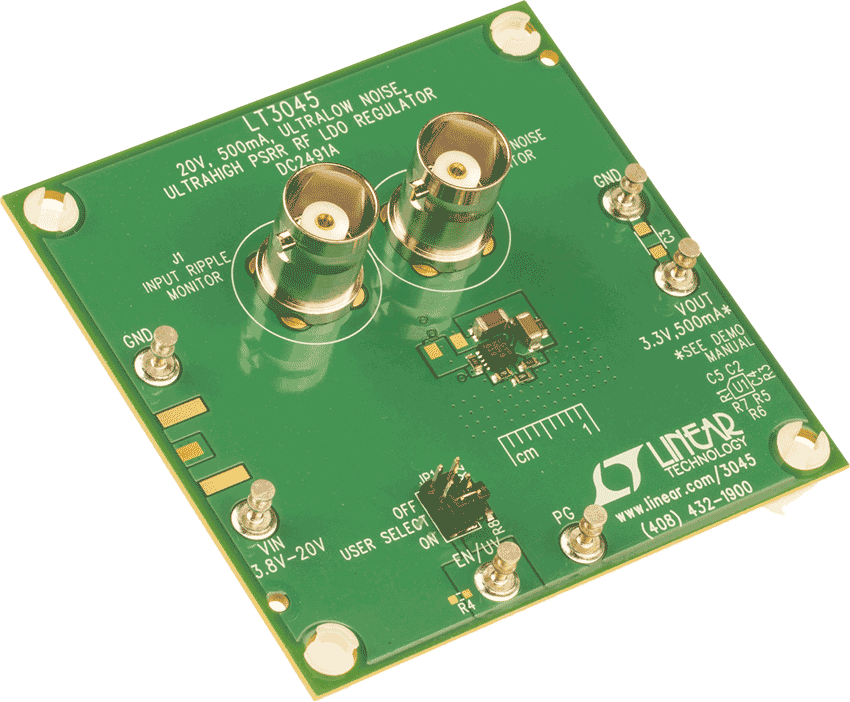

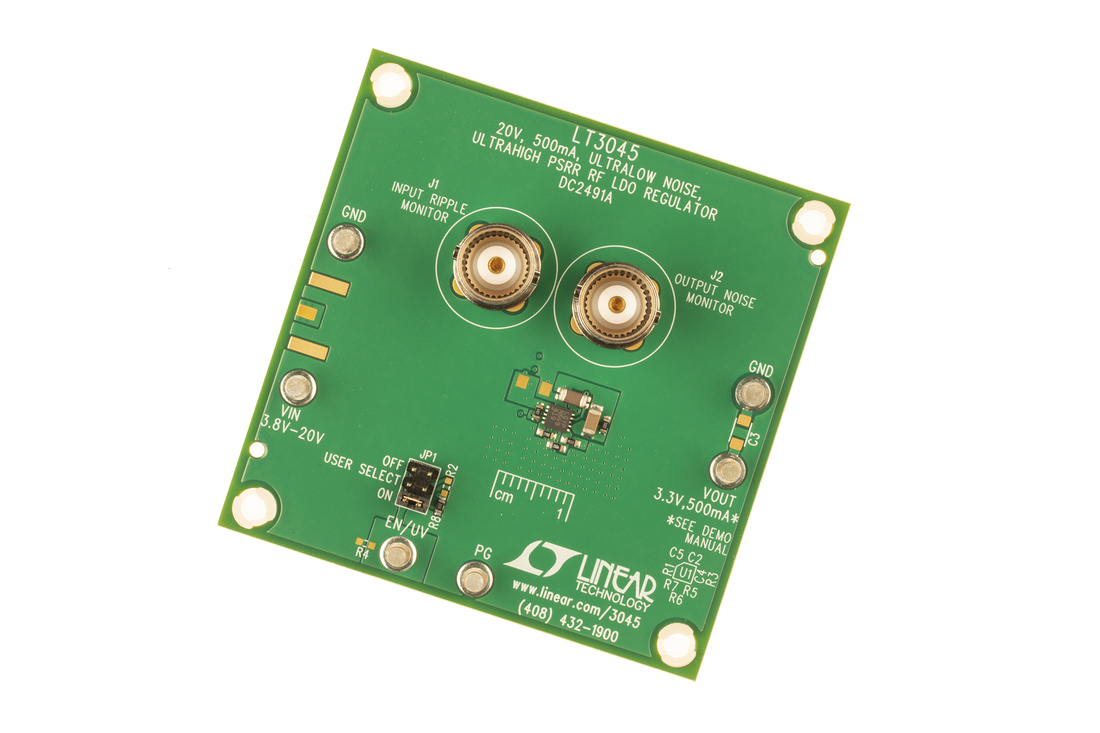

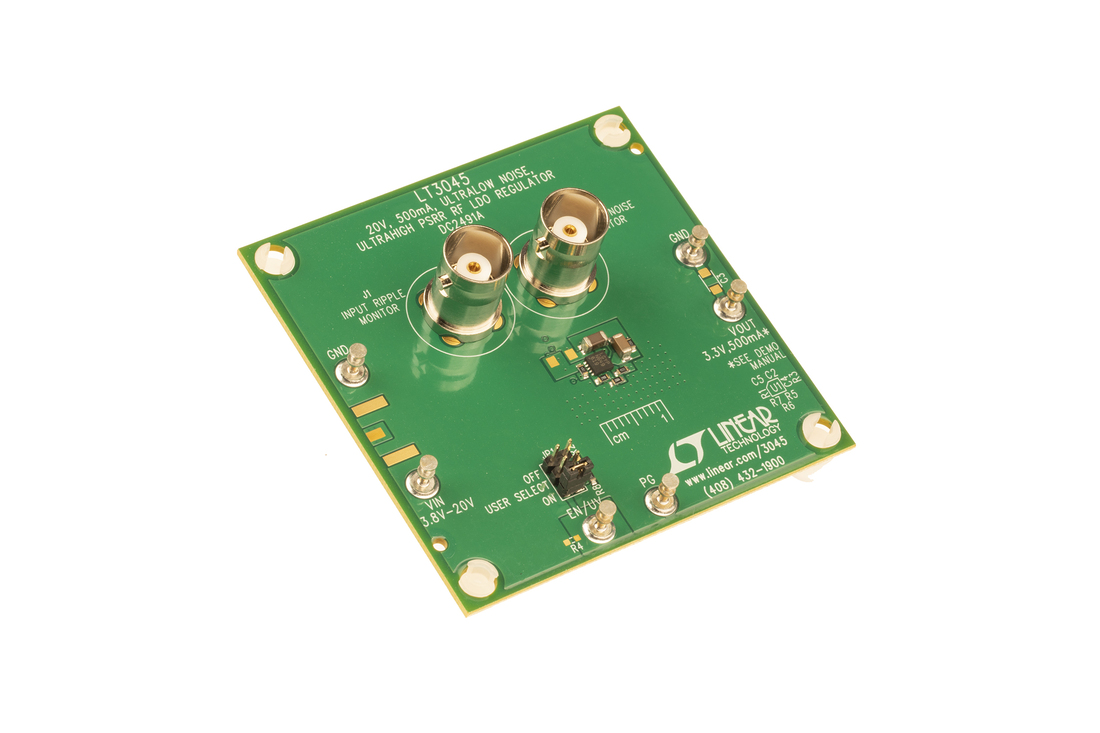

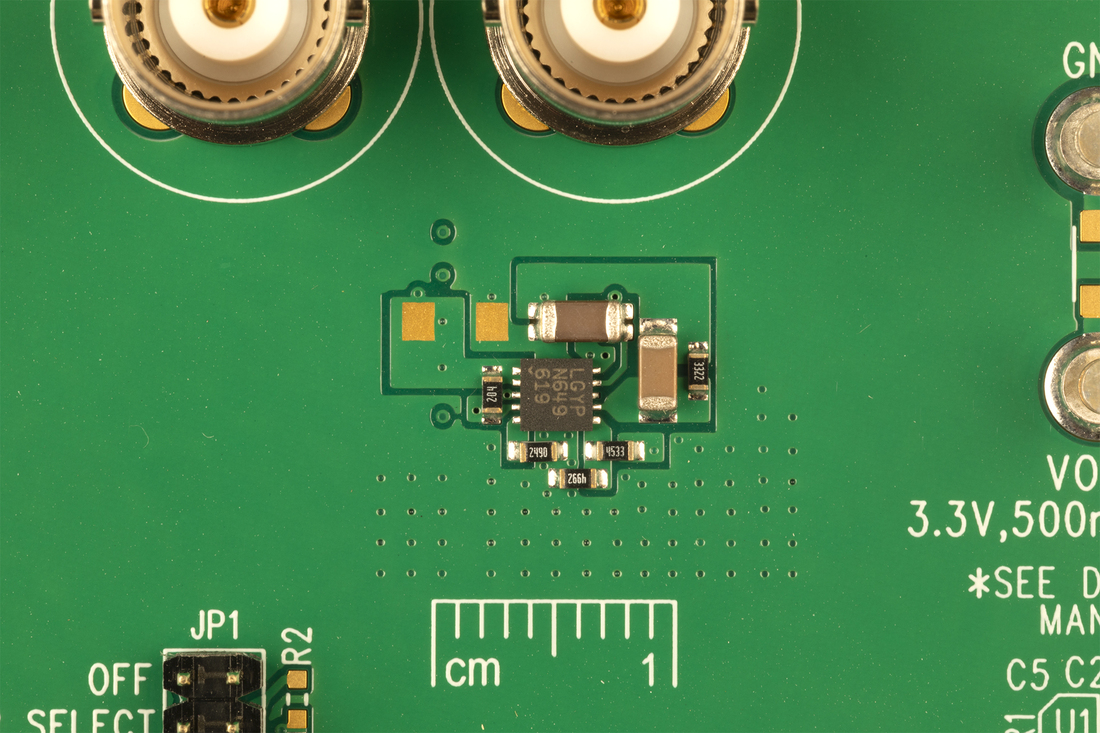

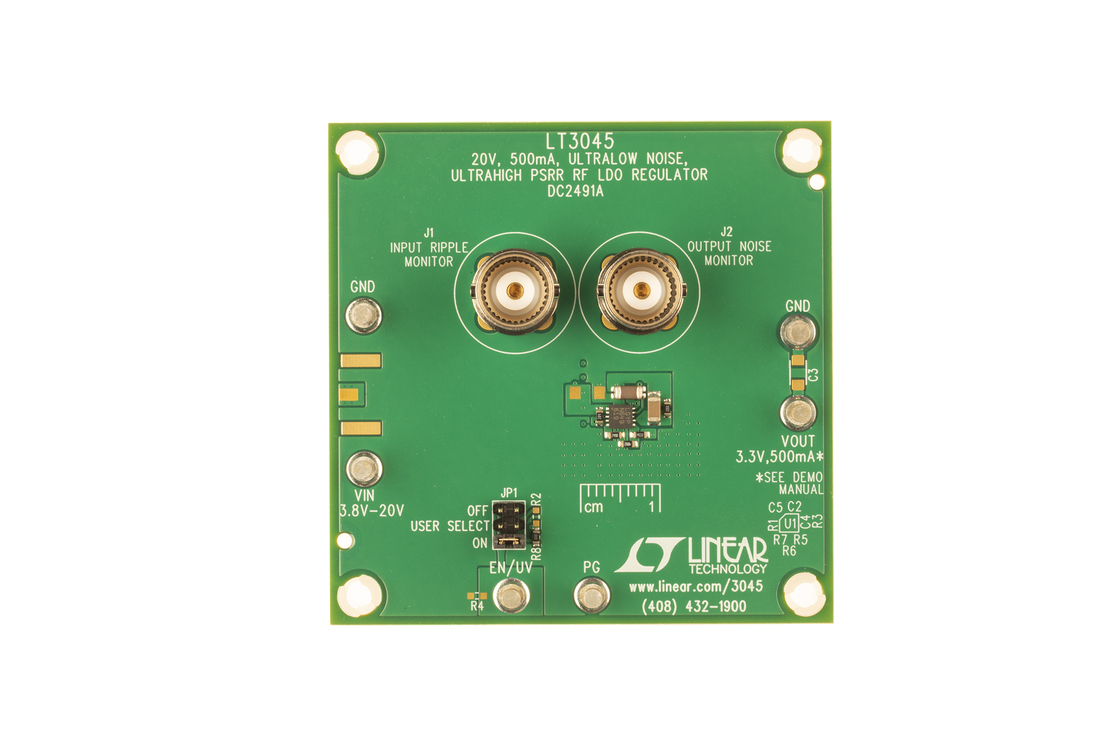

DC2491A

LT3045デモ用ボード | 20V、500mA、超低ノイズ、超高PSRR、RF LDOレギュレータ

zoom

DC2491A

LT3045デモ用ボード | 20V、500mA、超低ノイズ、超高PSRR、RF LDOレギュレータ

LT3045デモ用ボード | 20V、500mA、超低ノイズ、超高PSRR、RF LDOレギュレータ

製品の詳細

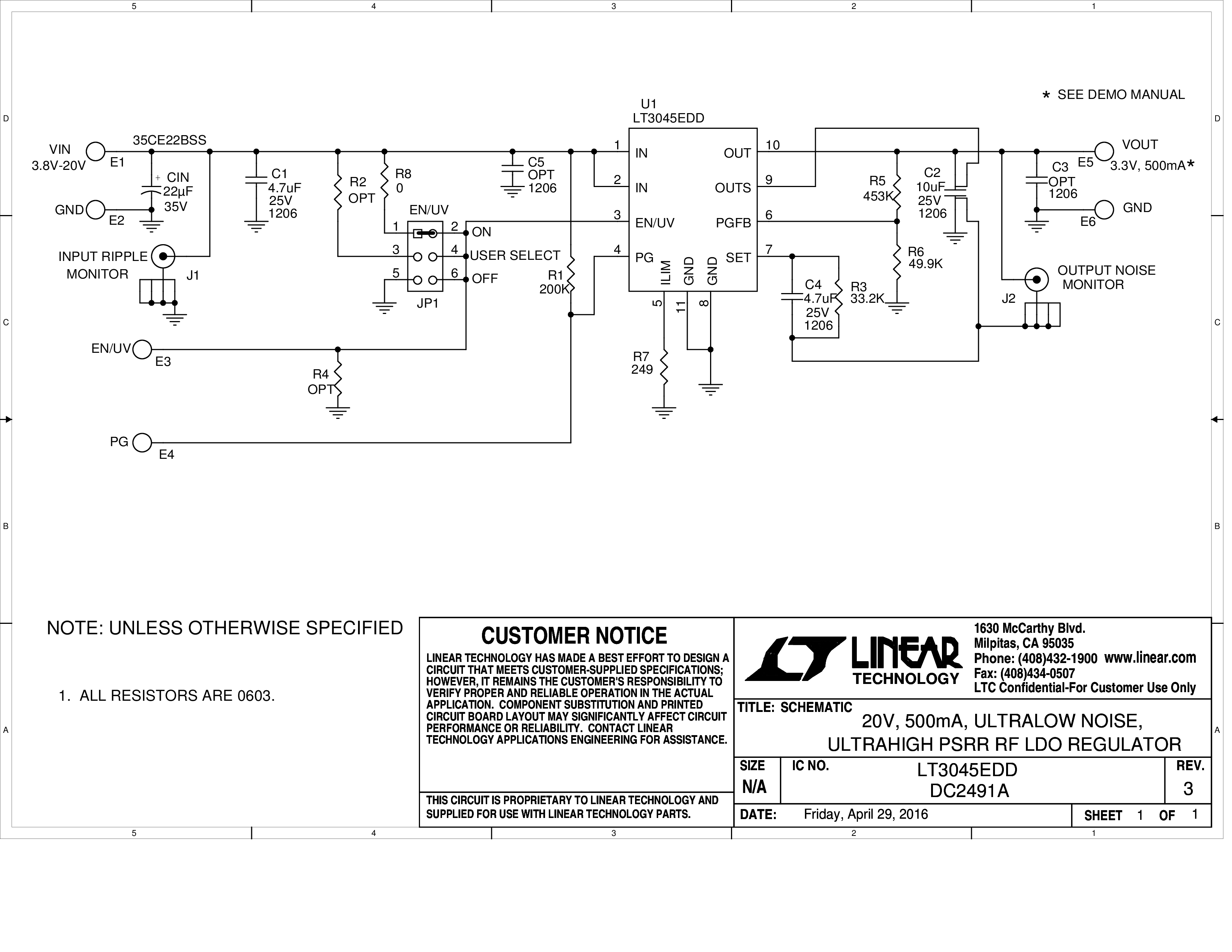

デモ回路DC2491Aは、500mA、超低ノイズ、超高電源電圧変動除去比(PSRR)の低ドロップアウト(LDO)レギュレータLT3045EDDとプログラマブルな電流制限機能を備えています。DC2491Aは、3.8V~20Vの入力電圧範囲で動作します。LT3045は、最大出力電流500mAを供給しますが、この電流レベルでは、銅面積を増やしたり強制空冷を行ったりしなければ、熱性能により最大入力電圧が8.3Vに制限されます。


レギュレータは、超低ノイズと超高PSRRを特長とするほか、プログラマブルなパワー・グッド機能とプログラマブルな電流制限機能を備えています。ILIMピン電圧を検出することにより、電流のモニタリングもできます。
