製品概要
機能と利点
- 低ノイズ：20μVRMS（10Hz～100kHz）
- 出力電流：500mA
- 低消費電流：30μA
- 広い入力電圧範囲：1.8V～20V
- 低損失電圧：300mV
- 非常に低いシャットダウン電流：1μA以下
- 保護ダイオード不要
- 固定出力電圧：1.5V、1.8V、2.5V、3V、3.3V、5V
- 可変出力電圧：1.22V～20V
- 3.3μFの出力コンデンサで安定
- アルミニウム、タンタル、セラミック・コンデンサで安定
- 逆バッテリ保護
- 逆電流なし
- 過電流および熱保護機能
- 8ピンSOパッケージと12ピン（4mm x 3mm) DFNパッケージ
製品概要
LT1763シリーズはマイクロパワー、低ノイズ、低損失レギュレータです。このデバイスは300mVの損失電圧で500mAの電流を供給できます。バッテリ駆動システムで使用するように設計されており、 30μAの低消費電流はその用途に最適です。消費電流は十分に制御され、他の多くのレギュレータのようにドロップアウト時に増大することはありません。
LT1763レギュレータの主な特長は、低い出力ノイズです。外付けの0.01μFバイパス・コンデンサを追加すると、出力ノイズは10Hz～100kHzの帯域幅で20μVRMSに低下します。LT1763レギュレータは3.3μFという低い出力容量で安定します。他のレギュレータが必要とする直列抵抗なしで、小型セラミック・コンデンサを使用できます。
内部保護回路は逆バッテリ保護、電流制限、熱制限、逆電流保護などを行います。このシリーズには、固定出力電圧が1.5V、1.8V、2.5V、3V、3.3V、5Vのデバイスと、1.22Vのリファレンス電圧による可変出力電圧のデバイスがあります。LT1763レギュレータは8ピンSOパッケージと高さの低い（4mm x 3mm x 0.75mm）12ピンDFNパッケージで供給されます。
アプリケーション
- 携帯電話
- バッテリ駆動システム
- ノイズに敏感な計測システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (3)
参考資料
-
R386 Reliability Data3/22/2018
-

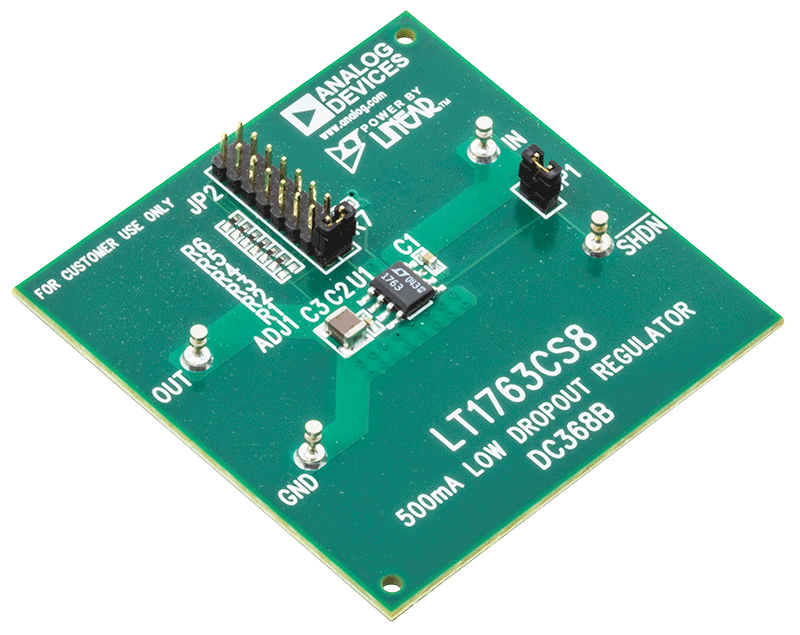

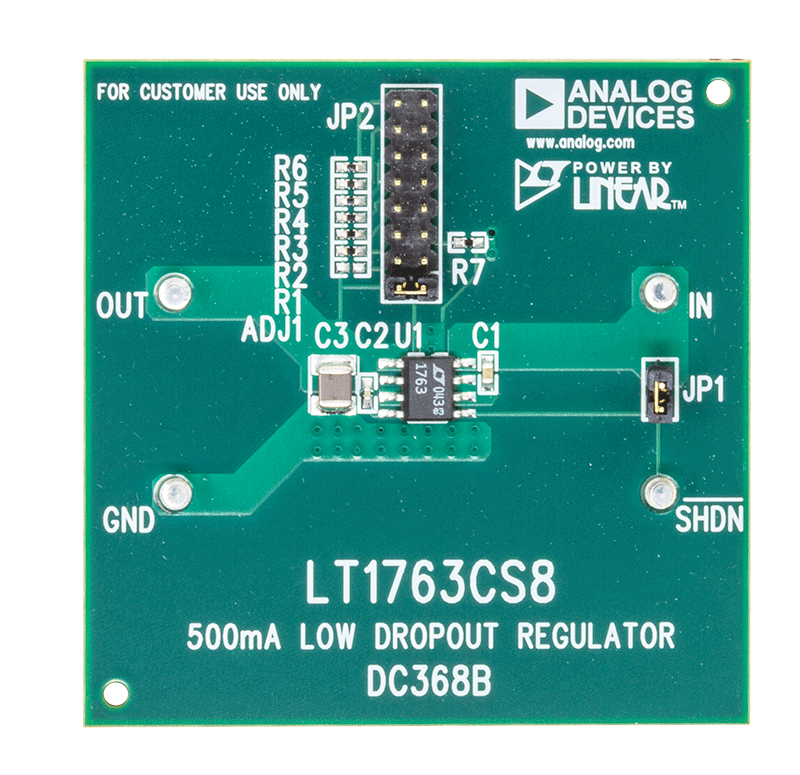

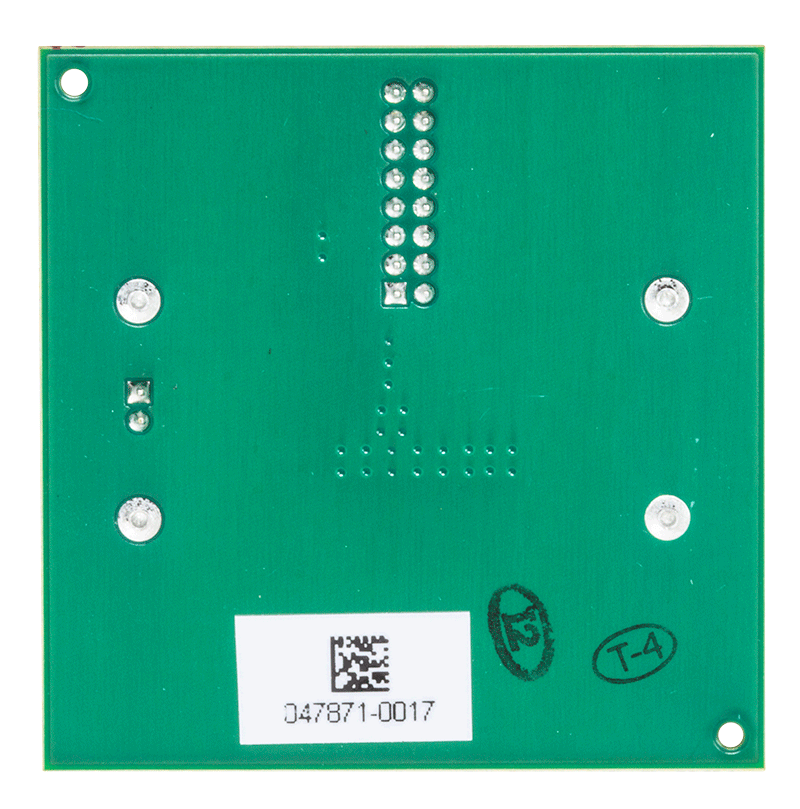

DC368B - Demo Manual (Rev. 0)10/27/2021
-

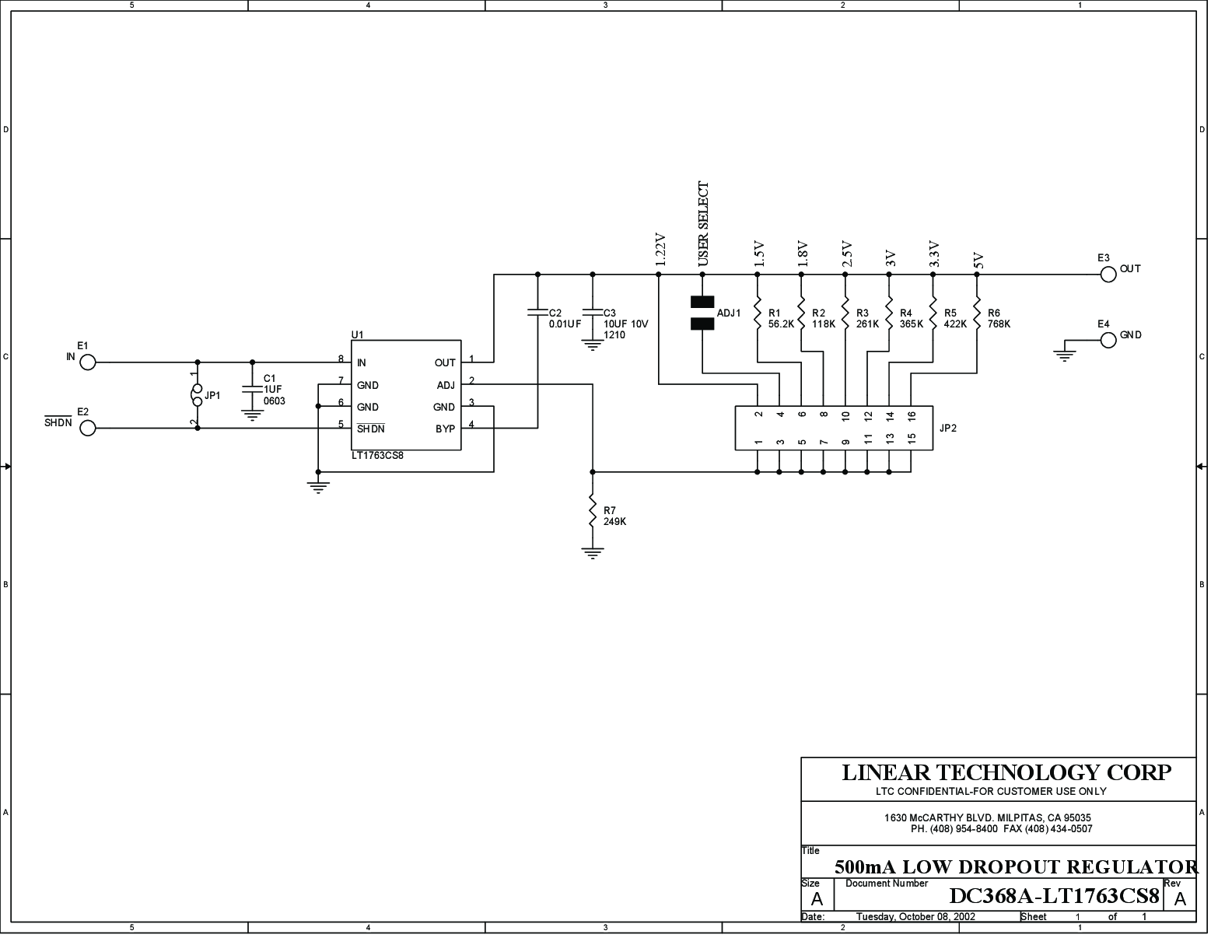

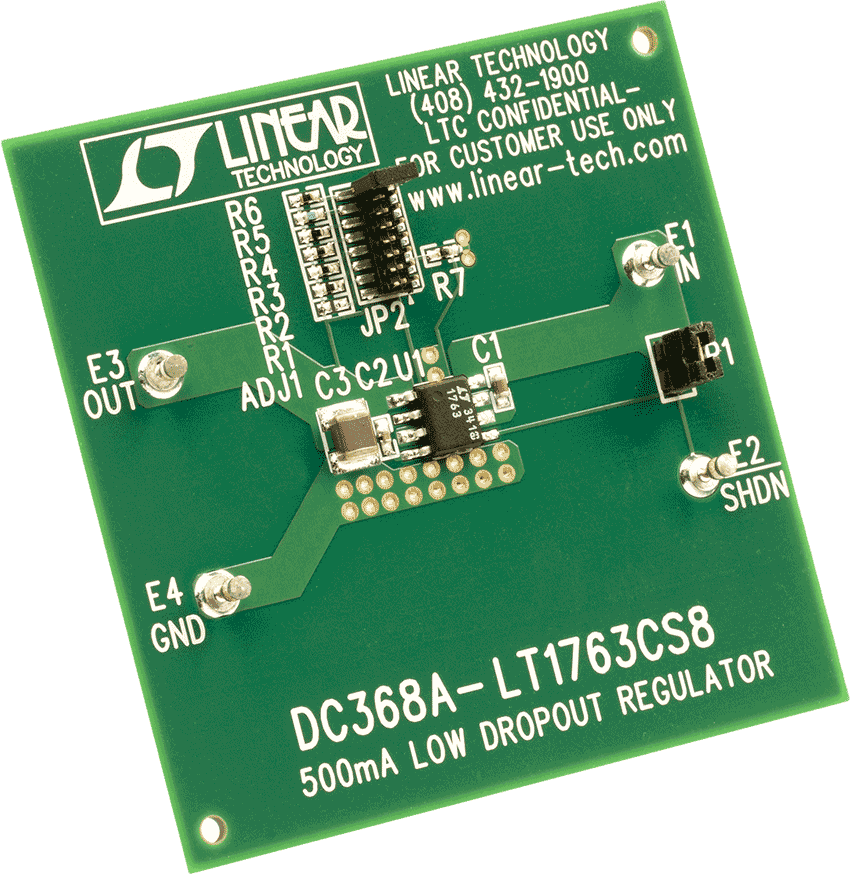

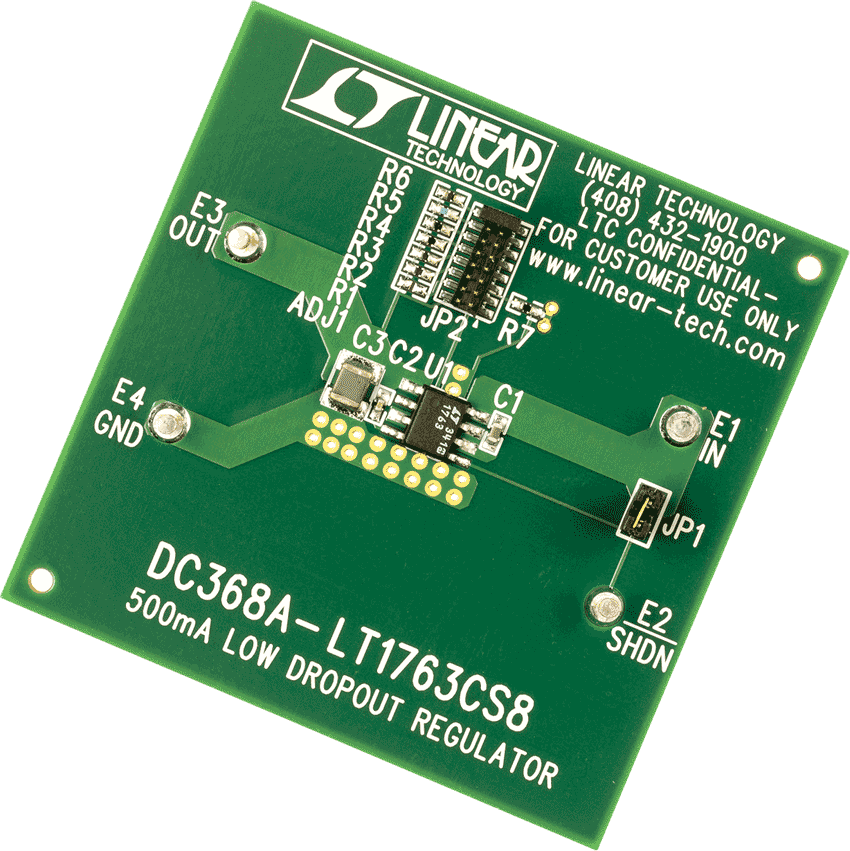

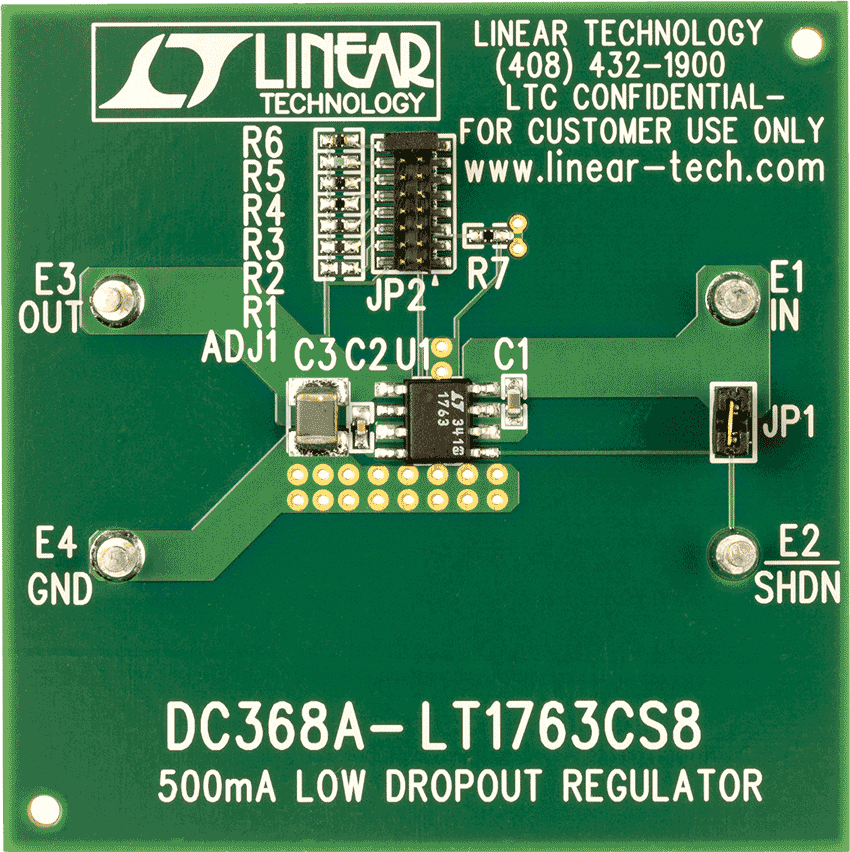

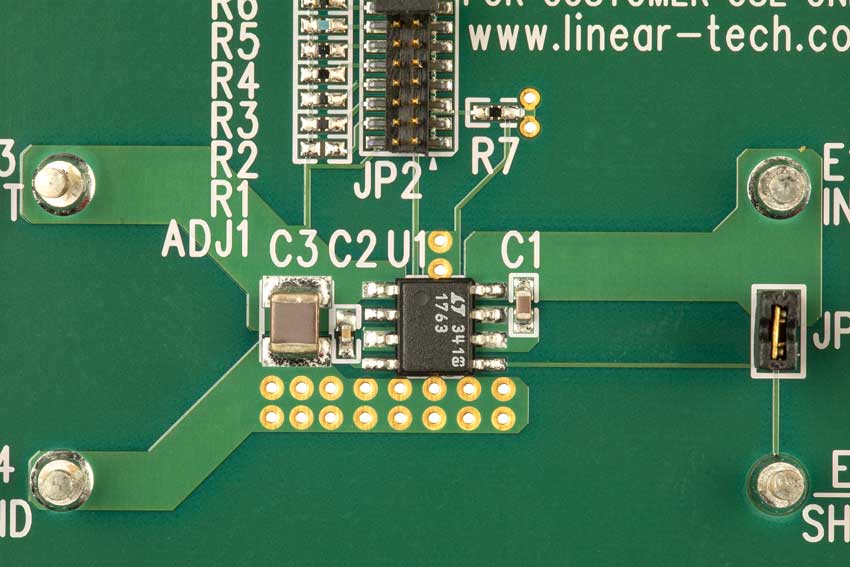

DC368A - Demo Manual7/2/2013
-
絶縁型高周波プッシュプル DC/DC コンバータの設計方法4/1/2015
-
ADC用のドライバに、電圧リファレンスから給電することは可能なのか？7/11/2013
-
µPower Precision Dual Op Amp Combines the Advantages of Bipolar and CMOS Amplifiers9/1/2005 LT Journal
-
リニア・レギュレータの電源トラッキングを実現する11/1/2004
-
Dual Regulators Offer Flexibility with Independent Shutdown Control and Adjustable Start-Up Timing5/1/2004 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT1763
LT1763-1.5
LT1763-1.8
LT1763-2.5
LT1763-3
LT1763-3.3
LT1763-5
